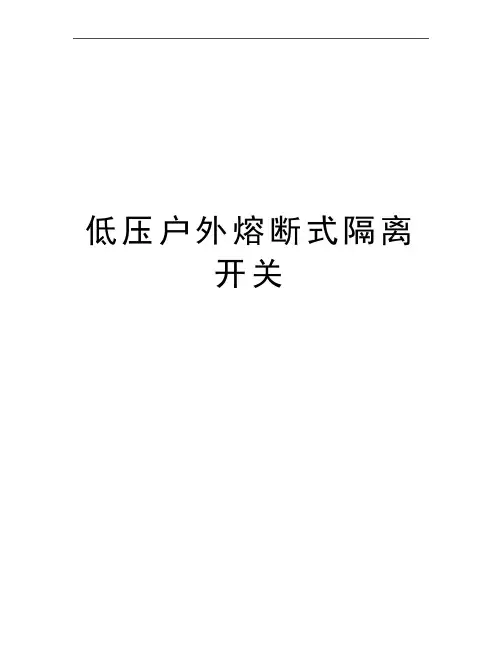

低压户外熔断式隔离开关技术规范书

高、低压柜技术规范书项目名称：需方：设计单位:使用方:投标方：2015年7月08日一、总则1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。

1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 本设备技术规范书未尽事宜，由买卖双方协商确定二、高压柜部分1.基本条件1.1 使用环境条件10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :海拔高度:小于1000 米大气压力：年平均气压904.8 mbar相对湿度：年平均52 %年平均气温：19℃绝对最高温度38.9 ℃绝对最低温度-30 ℃风速及风向：年平均风速 2.6 m/s,主导风向：年平均降雨量453.4 mm最大积雪深度110mm最大冻土深度 1.46 mm地震烈度：7度可满足户内安装 , 室内无机械通风、空调和采暖条件下使用。

1.2 接口条件高压开关柜 KYN28-12应满足如下接口条件:1.2.1 额定电压 : 交流电压 (AC):10kV1.2.2 最高工作电压 : 交流电压 AC:12kV1.2.3 额定频率 :50HZ1.2.4 接地系统 :非有效接地系统1.3 采用标准高压开关柜 KYN28-12开关柜的设计、制造、试验符合下列各标准的有关要求 :1．GB11022-89 《高压开关柜通用技术条件》2．GB3906-91 《 3-35kV 交流金属封闭开关设备》3．GB1985-89 《交流高压隔离开关和接地开关》4．DL/T403-2000 《12KV~40.5KV户内高压真空断路器订货技术条件》5．IEC298(1990) 《额定电压 l0kV 以上 52kV 以下交流金属封闭开关设备和控制设备》6．IEC694(1996) 《高压开关设备与控制设备共有条款》7．柜内设备及元件符合相应的国家标准2. KYN28-12开关柜主要技术参数2.1 铠装中置移开式交流金属封闭开关设备1. 额定电压 :10kV2. 最高电压 :12kV3. 额定电流 :详见一次系统图4. 额定频率 :50HZ5. 额定峰值耐受电流 :80kA6. 额定绝缘水平 :---柜体及开关柜设备绝缘---对地、相间及普通断口工频耐压值 :42kV---隔离断口间的绝缘冲击耐压值 :48kV---对地、相间及普通断口冲击耐压值 ( 峰值 ):75kV---隔离断口间的绝缘冲击耐压值 ( 峰值 ):85kV7. 温升 :---主回路在额定电流和额定频率下的温升 , 应符合 GB 一 763 《交流高压电器在长期工作时的发热》的规定。

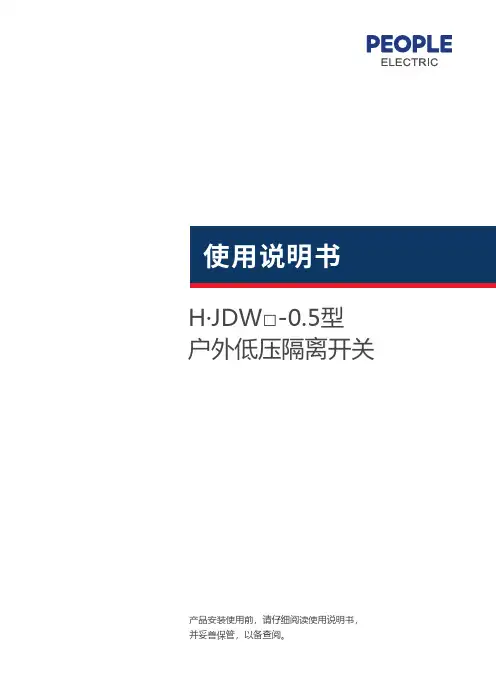

H·JDW□-0.5型户外低压隔离开关产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一 用 途JDW□-0.5型低压隔离开关适用于500伏50赫兹的配电线路,作为变压器低压侧的保护与过载保护，在一定的条件下可以切合空载变压器,空载线路及额定工作电流。

二 使用范围1.海拔高度不超过2000米。

2.环境温度不高于+40℃；不低于-25℃。

3.相对湿度不大于85%。

（相对于+20±5℃）。

4.无燃烧和爆炸危险，无剧烈振动和冲击，无严重腐蚀金属和绝缘材料的化学物质的场所。

三 结构特征产品主要由触刀1、触头2、支柱瓷瓶3、底座4、保险钩5（仅JDW3(GWR1)-0.5型有保险钩，三个支柱瓷瓶，不带绝缘板）、绝缘板6等件组成，每三只为一组，产品体积小，重量轻，便于高空安装，触刀与触头接触采用弹簧锁紧方式，接触良好可靠，在一般振动下不会自行分闸。

如维修或更换熔片，只要用钩棒拉开分闸部分，即可安全工作。

J DW2、J DW5-0.5型用钩棒可将闸刀摘下，在地面更换熔片再用钩棒将闸刀挂上，合闸。

杜绝了工作人员在变压器平台作业可能发生的触电，灼伤等事故的发生，并可减少停电时间，缩小停电范围。

注：JDW5-0.5型根据绝缘管材质分为瓷管型和树脂管型。

四 型号含义五 分 类种型号：JDW □-0.5系列低压隔离开关根据产品结构设计形式分下列各改进型额定电压(K V )设计序号交流户 外刀开关H J D W □ -0.5G / □复合绝缘支柱额定电流(A)(H)JDW2-0.5(H)JDW3、（H)GWR1-0.5(H)JDW5-0.5型 号备 注产品大致结构见图1产品大致结构见图2产品大致结构见图3产品大致结构见图4产品大致结构见图5(H)JDW3、（H)GWR1-0.5G JDW3、GWR1-0.5重庆型六 安装使用注意事项1.本产品应存放在通风干燥的室内。

2.安装使用时应配相应国家标准熔片。

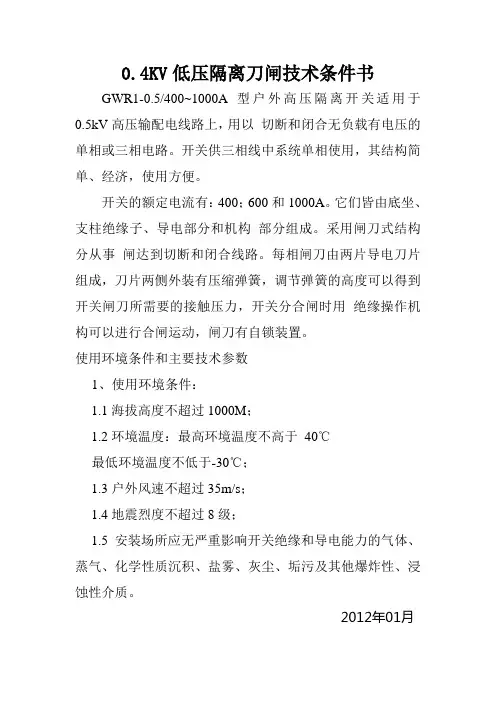

0.4KV低压隔离刀闸技术条件书
GWR1-0.5/400~1000A型户外高压隔离开关适用于0.5kV高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关供三相线中系统单相使用，其结构简单、经济，使用方便。

开关的额定电流有：400；600和1000A。

它们皆由底坐、支柱绝缘子、导电部分和机构部分组成。

采用闸刀式结构分从事闸达到切断和闭合线路。

每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力，开关分合闸时用绝缘操作机构可以进行合闸运动，闸刀有自锁装置。

使用环境条件和主要技术参数
1、使用环境条件：
1.1海拔高度不超过1000M；
1.2环境温度：最高环境温度不高于40℃
最低环境温度不低于-30℃；
1.3户外风速不超过35m/s；
1.4地震烈度不超过8级；
1.5安装场所应无严重影响开关绝缘和导电能力的气体、蒸气、化学性质沉积、盐雾、灰尘、垢污及其他爆炸性、浸蚀性介质。

2012年01月。

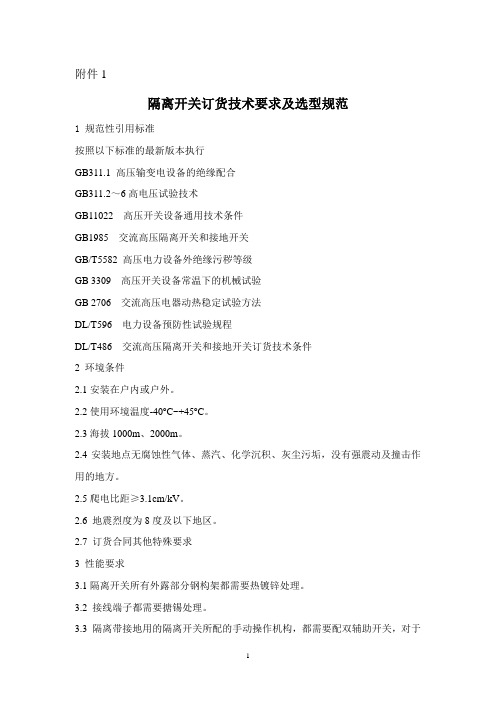

附件1隔离开关订货技术要求及选型规范1 规范性引用标准按照以下标准的最新版本执行GB311.1 高压输变电设备的绝缘配合GB311.2～6高电压试验技术GB11022 高压开关设备通用技术条件GB1985 交流高压隔离开关和接地开关GB/T5582 高压电力设备外绝缘污秽等级GB 3309 高压开关设备常温下的机械试验GB 2706 交流高压电器动热稳定试验方法DL/T596 电力设备预防性试验规程DL/T486 交流高压隔离开关和接地开关订货技术条件2 环境条件2.1安装在户内或户外。

2.2使用环境温度-40o C~+45o C。

2.3海拔1000m、2000m。

2.4安装地点无腐蚀性气体、蒸汽、化学沉积、灰尘污垢，没有强震动及撞击作用的地方。

2.5爬电比距≥3.1cm/kV。

2.6 地震烈度为8度及以下地区。

2.7 订货合同其他特殊要求3 性能要求3.1隔离开关所有外露部分钢构架都需要热镀锌处理。

3.2 接线端子都需要搪锡处理。

3.3 隔离带接地用的隔离开关所配的手动操作机构，都需要配双辅助开关，对于特殊要求的，外购时应详细说明。

3.4 供货商提供的隔离开关产品，根据铝母排型号规格及隔离开关接线端子规格，应配置合适的铜铝过渡板或铜铝过渡片，并配合适的固定紧固件。

4 试验4.1型式试验绝缘试验无线电干扰电压测量和电晕试验温升试验主回路电阻测量短时耐受电流和峰值耐受电流试验防护等级检验密封性检验地震试验接地开关关合短路试验机械操作和机械稳定性试验接线端子静态机械负荷试验冰载条件下的操作试验在极端周围空气温度下的操作试验防误操作功能试验淋雨试验4.2验收试验结构检查机械操作和机械特性主回路绝缘试验控制和辅助回路的绝缘试验主回路电阻测量密封性试验5 进厂隔离开关应有合格证明、出厂试验报告、生产厂家应有生产许可证、永久性标牌、使用说明书、包装箱是否完好等。

6若发现产品有质量问题，应及时反馈相关部门，制造厂家应予以分析原因，并积极处理售后的问题，若出现大的质量问题，公司有权取消其定点采购的资格。

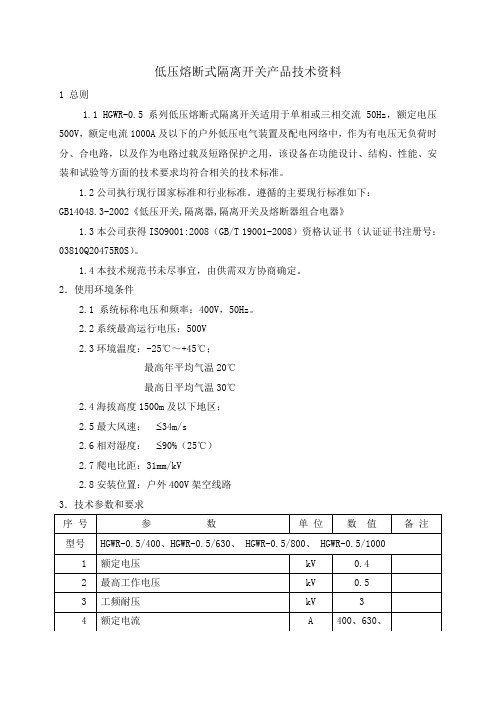

低压熔断式隔离开关产品技术资料1 总则1.1HGWR-0.5系列低压熔断式隔离开关适用于单相或三相交流50Hz，额定电压500V，额定电流1000A及以下的户外低压电气装置及配电网络中，作为有电压无负荷时分、合电路，以及作为电路过载及短路保护之用，该设备在功能设计、结构、性能、安装和试验等方面的技术要求均符合相关的技术标准。

1.2公司执行现行国家标准和行业标准。

遵循的主要现行标准如下：GB14048.3-2002《低压开关,隔离器,隔离开关及熔断器组合电器》1.3本公司获得ISO9001:2008（GB/T 19001-2008）资格认证书（认证证书注册号：03810Q20475R0S）。

1.4本技术规范书未尽事宜，由供需双方协商确定。

2．使用环境条件2.1 系统标称电压和频率：400V，50Hz。

2.2系统最高运行电压：500V2.3环境温度：-25℃～+45℃；最高年平均气温20℃最高日平均气温30℃2.4海拔高度1500m及以下地区；2.5最大风速：≤34m/s2.6相对湿度：≤90%（25℃）2.7爬电比距：31mm/kV2.8安装位置：户外400V架空线路3．技术参数和要求3．2．防护及外观要求1）本产品的金属零件经防腐蚀防锈处理。

所有零部件完整无损，产品外观无划痕及损伤。

2）产品所用元器件符合相应的技术标准要求。

3）产品元器件、零部件安装正确、牢固，并能实现可靠的机械和电气连接。

4）同类产品的相同功能的插件、易损件具有可换性，不同功能的插件具有防误插措施。

3．3．产品材质说明1）底座材料：钢材热镀锌；绝缘子材料：硅橡胶绝缘；导电排材料：铜材料镀锡；标准件材料：不锈钢。

4.其他要求4．1文件4．1．1公司根据设计单位（使用方）提供设备安装在水泥（钢管）杆图纸，提供设备安装固定构支架等热镀锌金器具。

提供合格产品的同时，提供开关的出厂试验报告、合格证明书、安装运行维护说明书、装箱单、开关附件等。

4 5 6 熔件额定电流A kA A 7 雷电冲击耐受电压额定短路武断电流 熔断器底座额定电流断口8 1min 工频耐压对地 断口对地kV kV 〔工程单位提供〕 12.5/16 100/200 85 75 48 42 12.5/16 100/200 85 75 48 42 17外形尺寸：长×宽×高mm ×mm ×mm 表 1跌落式熔断器主要技术参数响应表〔投标人填写〕序号 名称 单位跌落式熔断器标准参数值投标人保证值 1 型号PRW12-122 额定电压 kV 12 12 3额定频率 Hz 50509 主回路电阻＜300μΩ μΩ 〔投标人供给〕＜250 10 外绝缘最小爬电距离mm 372372 11 外绝缘瓷绝缘/复合绝缘瓷绝缘 12 机械稳定性 次 ≥500 ≥500 13 使用寿命 年 ≥20≥2014 熔体型号 〔投标人供给〕15 熔体型号K 或 T16 运输质量 kg〔投标人供给〕货物需求表表2 (1)货物需求及供货范围一览表序号物资名称型号-国内非合资单位数量备注：带“√”需供给样品1 高压隔离开关GWT-10/200A 具2 高压隔离开关GWT-10/400A 具3 高压隔离开关GWT-10/630A 具√4 跌落式熔断器RW4-10/100A 具5 跌落式熔断器RW4-10/200A 具√，带熔丝6 低压刀熔开关GWRI-0.5/400A 具7 低压刀熔开关GWRI-0.5/630A 具√，带熔丝(2)货物需求及供货范围一览表序号物资名称型号单位数量1 熔丝〔国产〕10A 根2002 熔丝〔国产〕20A 根2003 熔丝〔国产〕30A 根2004 熔丝〔国产〕40A 根2005 低压保险片〔国产〕100A 片2006 低压保险片〔国产〕200A 片2007 低压保险片〔国产〕300A 片2008 低压保险片〔国产〕460A 片2009 低压保险片〔国产〕600A 片200序号名称规格工程单位要求单位数量规格投标人响应单位数量1234表3 必备的备品备件、专用工具和食品仪表供货表℃ 7 湿度%表 4 使用条件序号名称单位工程单位要求值投标人保证值高最气温+40 +40 1 四周空气温度最低气温 -25 -25 最大日温差K 25 25 2 海拔m ≤1000 ≤1000 3 太阳辐射强度〔户外〕w/cm 20.1 0.1 4 污秽等级IV IV 5 覆冰厚度 mm 10 10 6 风速/风压〔户外〕m/sPa 35/700 35/700 日相对湿度平均值 ≤95 ≤95 月相对湿度平均值≤90 ≤90 8耐受地震力量〔水平加速度〕m/s 20.2g0.2g表5 工程单位技术差异表序号1名称熔件额定电流单位跌落式熔断器A技术参数值工程单位供给工程单位要求值2底座额定电流A100/200 100/200 3额定短路开断电流kA12.5/16 12.5/16 4外绝缘材质瓷/复合5熔体型号K 或T67序号 1 2工程 标准参数值 工程单位要求值 投标人保证值……序号 1工程变更条款页码、款号原表述变更后表述……表 6 工程单位技术差异表〔本表是对技术标准的补充和修改，如有冲突，应以本表为准〕表7 技术偏差表〔投标人填写〕序号工程对应条款编号技术标准书要求偏差备注123表8 主要组部件材料表产品型号组部件名称供给商名称原产地备注表9 推举的备品备件、专用工具和仪器表供货表〔投标人填写〕序号名称型号和规格单位数量制造商1234低压刀熔开关表 10低压刀熔开关主要技术参数响应表〔投标人填写〕2 额定电压 kV 400A/630A ，单相0.5 3 雷电冲击耐受电压〔峰值〕 kV 30 4 额定限流短路电流 kV 12.6 5 额定频率 Hz 50 6 额定电流 A 400/630 7 额定峰值耐受电流 kA 50 8 机械稳定性 次 大于 3000 9 使用寿命 年 不小于 20 10 运输重量kg 投标人供给 11 外形尺寸：长×宽×高 mm投标人供给序号名称500V 低压刀熔开关单位标准参数值 投标人保证值1型式或型号 个 500V 低压刀熔开关，序号名称规格工程要求单位数量规格投标人响应单位数量134表11 必备的备品备件、专用工具和仪器仪表供货表序号名称单位1 四周空气温度2 海拔最高气温最低气温最大日温差m℃K≤1000要求值+40-2525备注7 湿度8 耐受地震力量日相对湿度平均值月相对湿度平均水平加速度垂直加速度%gg≤95≤900.30.2正弦共振三周波，安全系数 1.67以上。

1总则1.1本设备技术规范适用于400V 低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。

动力配电箱的技术要求亦参照本规范执行。

1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。

1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。

如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。

1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification ），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过桂网试运行，并通过产品鉴定。

2标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。

2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。

如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。

2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行本合同必须遵照执行的技术规范如下（但不限于此）：低压开关设备和控制设备》GB/T14048.1-93低压设备和控制设备》GB1408-93低压成套开关设备》GB7251-87低压抽出式成套开关设备》JB/T9661低压成套开关设备和控制设备》IEC439-1低压电器防护等级》GB4942.2-85电测量仪表装置设计技术规程》SDJ9-87导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。

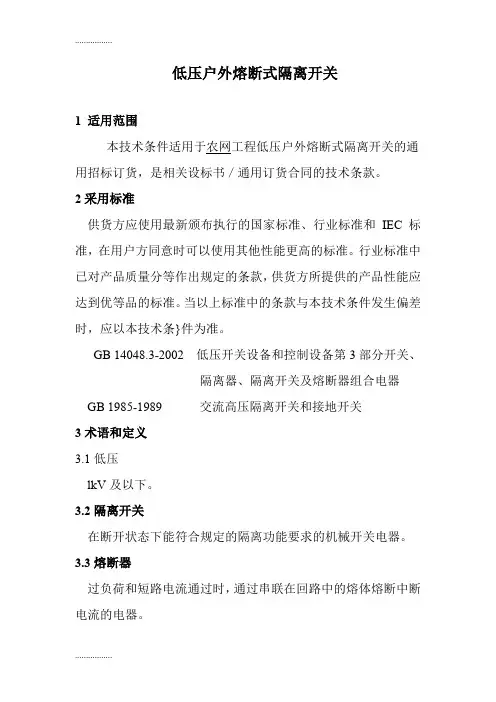

低压户外熔断式隔离开关1 适用范围本技术条件适用于农网工程低压户外熔断式隔离开关的通用招标订货，是相关设标书／通用订货合同的技术条款。

2采用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条}件为准。

GB 14048.3-2002 低压开关设备和控制设备第3部分开关、隔离器、隔离开关及熔断器组合电器GB 1985-1989 交流高压隔离开关和接地开关3术语和定义3.1低压lkV及以下。

3.2隔离开关在断开状态下能符合规定的隔离功能要求的机械开关电器。

3.3熔断器过负荷和短路电流通过时，通过串联在回路中的熔体熔断中断电流的电器。

3.4熔断式隔离开关具备熔断器功能和隔离开关功能的组合电器。

3.5执行GB 14048.3-20024设备规范4.1低压三支柱式熔断式隔离开关：GW4-0.5。

4.2低压两支柱式熔断式隔离开关：GW10-0.5。

5技术要求5.1环境条件a)海拔高度：≤1000m。

b)环境温度：-25℃～+40℃。

c)相对湿度：≤9004 (25℃)。

d)抗震能力：地面水平加速度0.3g;地面垂直加速度0.15g;同时作用持续3个正弦波；安全系数≥1.67。

e)最大日温差：25℃。

f) 日照强度（0.5m/s风速下）：O.lW/crri2。

g)最大风速：35m/s。

h)最大覆冰厚度：10mm。

i) 安装位置：户外。

5.2主要技术参数a) 额定电压：0.38kV。

b)最高工作电压：0.5kV。

c)额定频率：50Hz。

d)额定电流：630A。

e)工频耐受电压( Imin)：（相对地）干闪，15kV：（相对地）湿闪，lOkV：（断口间）湿闪，lOkV。

f) 雷电冲击耐受电压（峰值）：（相对地）30kV。

g)额定热稳定电流：15kA，4s。

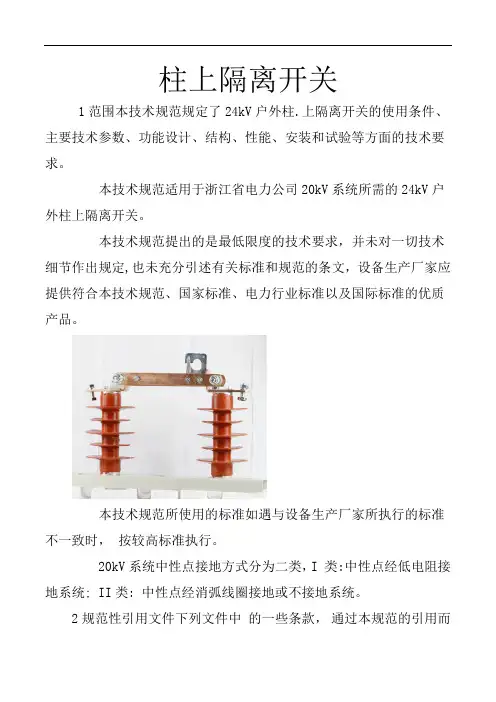

柱上隔离开关1范围本技术规范规定了24kV户外柱.上隔离开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV户外柱上隔离开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

如果本技术规范书中使用的标准与设备制造商执行的标准不一致，应以较高的标准为准。

20kV系统中性点接地方式有两种：一类为中性点低电阻接地系统；二类为中性点经消弧线圈接地或不接地系统。

2规范性引用文件下列文件中的某些条款通过引用成为本规范的条款。

凡是注日期的引用文件，其所有随后的修改件（不包括勘误表）或修订版均不适用于本规范。

但是，鼓励基于本规范达成协议的各方研究是否可以使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1高压输变电设备绝缘配合GB 1408.1绝缘材料工频电强度试验方法GB 1985高压交流隔离开关和接地开关GB 3309高压开关设备室温机械试验GB 4208外壳防护等级（IP代码）GB 7354局部放电测量GB/T 156标准电压GB/T 2900.1电工术语基本术语GB/T 2900.20电工术语《高压开关术语》GB/T 5273变压器、高压电器和套管用端子GB/T 5582高压电力设备外绝缘污秽等级GB/T 8287 GB/T 11022《标称电压高于1000V系统的高压开关设备和控制设备标准》的通用技术要求DL/T 486交流高压隔离开关和接地开关订货规范DL/T 593《高压开关设备和控制设备标准》通用技术条件Q/GDW-11-125-2008Q/gdw-11-120-2007输变电设备状态检修试验规程4使用条件4.1室外设备4.1.1环境空气最高温度为40C，24小时内测得的平均温度不超过35℃，最低环境空气温度为-25C、-35C、-45C。

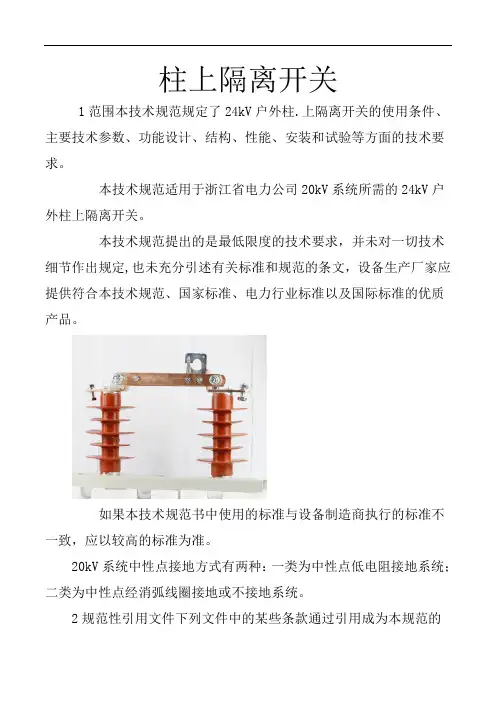

柱上隔离开关1范围本技术规范规定了24kV户外柱.上隔离开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的24kV户外柱上隔离开关。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，I 类:中性点经低电阻接地系统; II类: 中性点经消弧线圈接地或不接地系统。

2规范性引用文件下列文件中的一些条款，通过本规范的引用而成为本条款但是因此，鼓励已根据本标准达成协议的缔约方考虑使用最新版本的标准文件所有未注明日期的参考文件，最新版本适用于该标准。

GB-311.1高压传输设备测试绝缘材料电阻的方法高压交流绝缘开关和接地开关高压开关装置环境温度下的机械试验壳牌保护级别部分放电量测量GB/T/156标准电压GB/T 2900.1基本术语GB/T 2900.20电工术语高压开关条件用于变压器、高压件和套筒的连接端子高压电气设备的外部绝缘GB/T-8287额定电压大于10万伏内外柱绝缘体GB/T 11022高压开关和控制设备。

高压绝缘开关和接地开关控制技术DL/T-593高压开关设备和控制设备的共同技术要求Q/GDW-11-125-2008浙江电网设备开关测试规范Q/GDW-11-120-2007使用条件4.1外部设备4.1.1最大环境温度为40C，平均气温为24H，不超过35℃；环境空气为最低-25C、-35C、-45C。

4.1.2高度：1000米4.1.3日照明强度：0.1w/cm2（“风速：0.5m/s.”）4.1.4.l'外部绝缘体在电力报告距离上斜坡：（1）C类及以下污染物区域≥25mm/kv（）d和≥30mm/kv4.1.5（1）级不超过lmm的冰厚，10级不超过10毫米，20级不超过20毫米。
