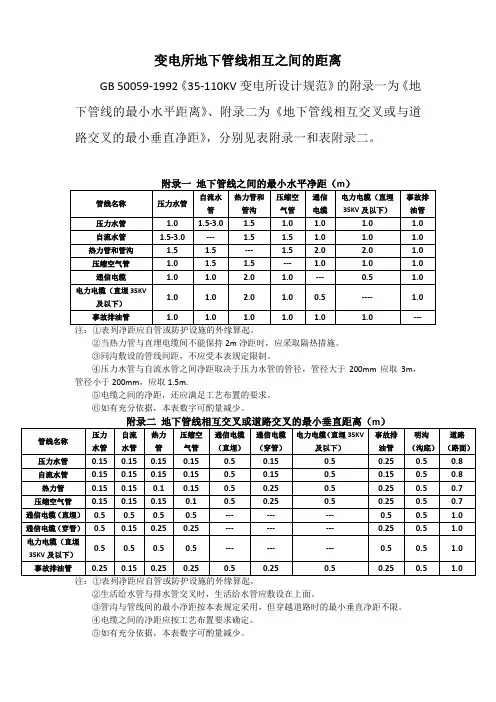

各种地下管线之间最小水平净距m
- 格式：doc
- 大小：66.00 KB
- 文档页数：7
各种地下管线之间最小垂直净距(m)
注:①表中给水管与城市道路侧石边缘的水平间距1、0m适用于管径小于或等于200mm,当管径大于200mm时应大于或等于1、5m;
②表中给水管与围墙或篱笆的水平间距1、5m就是适用于管径小于或等于200mm,当管径大于200mm时应大于或等于2、5m;
③排水管与建筑物基础的水平间距,当埋深浅于建筑物基础时应大于或等于2、5m;
④表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0、5m,对于直埋闭式热力管道管径小于或等于250mm时为2、5m,管径大于或于300mm时为3、0m,对于直埋开式热力管道为5、0m。
管线的平面布置:
沿道路红线从北(西)至南(东),依次为热力管道、电信电缆、污水管、雨水管、给水管、燃气管、电力电缆。
电力电缆与电信电缆分设于道路两侧,电信电缆也可以布置在车行道下。
其中更,电力电缆、污水管布置在道路一侧,电信电
缆、给水管布置在道路的另一侧;雨水管布置在道路中心线上。
东南-西北:电力线-热力-雨水-污水管-给水管-煤气-电讯线
浅-深:电力-电讯-供热-燃气-给水-雨水-污水
1.可燃、易燃气体管线应在其她管线上面
2.给水管应在排水管上面
3.电力线应在热力管与电讯电缆下面,在其她管线上面
4.氧气管线应在可燃管下面,其她管线上面
5.输送腐蚀性介质的管线及酸、碱性的排水管线,应在其她管线下面;
6.热力管应在电力线、煤气管、给水管、排水管上面。
7.小管让大管,压力让重力,临时让永久,可弯曲让不易弯曲。
给水管(冻土层以下0、2-0、6):给水管系由水厂经加压后送至用户的管路。
包括工业给水、生活给水消防给水、多用铸铁管、钢管、石棉水泥管等。
一般为埋地敷设,生活给水与消防给水可合同一管;当生产用水水质与生活用水水质不同时,须另设生产用水给水管。
排水管(350冻土层以下0、5-0、6,400冻土层以下0、5-0、7):排水管系由用户将使用后的污、废水经营管道排入污水净化设施。
包括工业污水、生活污水、雨水等。
一般为自流与埋地敷设的管道,采用混凝土管、陶土管与砖、
石砌筑管沟,当承压大时采用钢筋混凝土管。
热力管(0、5):蒸汽管、热水管均为热力管,系将锅炉生产的蒸汽或热水输送给用户的管道。
一般用钢管外包石棉水泥等保温材料。
敷设方式多采用埋地、地沟与架空方式。
电力线(0、7):电力线系将电能从发电厂或变电所输送到用户的线路。
在厂区与生活区外的输电电压为220kv/110kv/35kv;在厂区内一般为35kv、10kv、0、4kv。
为了保证电力线的绝缘性能与人身安全,电力线四周必须有足够的安全距离。
电力线有架空线与埋地电缆两种敷设方式。
电讯线(0、7):电讯线系指电话、有线电视等线路。
由于其电压较电力线低而称为弱电线路。
可用裸导线、绝缘导线或电缆,采用明设或暗设方式。
为避免干扰,尽可能远离电力线与其她电气线路。
燃气管(冻土层以下,但不小于0、8):指天然气与煤气管道,系由城市分配站或调压站调整压力后,输送给用户的管线。
燃气管的敷设方式,在民用建筑基地内一般考虑功能与外观要求采用埋地敷设。
管材用钢管、铸铁管外涂防腐剂。
(煤气管不宜地面敷设)
其她管线:其她管线包括氧气、乙炔管线、压缩空气管线一级输油管线、运送酸碱管线等。
