1 基本规定1.1 图纸的幅面及格式1.1.1 画配管图时，应优先采用表-1中规定的幅面尺寸，如有必要，设备的平、竖面布臵图、管道及仪表流程图可沿长边加长。
对于A0和A2幅面，加长量按A0幅长边的1/8倍数增加；对于A1和A3幅面，加长量按A0幅面短边的1/4倍数增加。
1.1.2 A4幅面不加长也不加宽，对于管线布臵图及其详图应尽量采用A1、A2图幅；且不应加长或加宽。
1.1.3 A4幅面不允许横装，A5幅面不允许单独使用。
1.1.4 配管图的比例1.1.4.1 设备平、竖面布臵图采用比例为1:200。
1.1.4.2 配管图中管道的平、立面图可采用1:50比例。
1.1.4.3 详图采用1:25比例，其它局部图及节点图比例可根据具体情况自定。
采用甲、乙、丙……和Ⅰ、Ⅱ、Ⅲ……等表示。
竖面图的编号采用阿拉伯数字，如“3-3竖面”，同一绘图区域内的竖面图号采用连续编号法，如“1-1竖面”，“2-2竖面”。
视图的编号也采用阿拉伯数字，如“视图1”，原则上视图应与所表示的平面图在同一张图上。
详图采用英文字母表示，如“详图A”，原则上详图也应与所表示的平面图在同一张图上。
1.2.4 图纸数字的文字应工整清晰,字体符合工程制图标准,汉字应写仿宋体。
1.3 配管设计的术语及标注1.3.1 配管设计的术语1.3.1.1配管设计的术语缩写按《石油化工企业配管工程常用缩写词》（SH/T3902-2004）中的要求执行，上面没有的术语缩写应采用英文，不采用汉语拼音。
1.3.2 配管设计的标注1.3.2.1 压力管道的标注画配管图时，压力管道应尽可能不采用拉出引线编顺序号的注法。
如果采用，范围不宜太广，涉及的管道不宜太多，引线也不宜过长或分支过多，而且管道上的顺序号应和标注的顺序号方向一致。
材质碳钢可不标注，合金钢、不锈钢则要注明。
如下：管号—管子规格（材质）—管道等级—隔热厚度/伴热根数（具体隔热形式参照工艺管线命名表）。
管廊设计及管道设计的避让原则一、管廊高度的设计（1）横穿道路上空：次要道路4.5；主要道路6m以上；铁路7m以上；检修通道的净高不小于3.1m。
（2）下部设备高度：泵周围至少需要2.5m；换热器上5.5m；管廊上管道与设备相连时，最小净高为3.5m。
（3）考虑横梁结构和断面型式：对于双层管廊，上下层间距为1-1.5m。
装置间管廊高度，需考虑跨越区域，全厂采用一个标准，与其他装置协调。
二、管廊高度的设计管廊的宽度主要由管子根数和管径大小决定（最密集处），并加一定的余量（20%）。
同时考虑：（1）管廊下设备和通道。
（2）管间距：不同文献规范计算方法不同。
一般管廊宽度为6-10m，超过9m采用部分或全部双层管廊。
三、管架结构有单柱管架和双柱管架之分。
宽度规定，单柱管架宽度系类为0.5、1、1.5、2、3米；双柱管架宽度系列为3、4、6、8米。
采用单根钢管或者钢筋混凝土立柱加钢梁结构，大型采用钢筋混凝土框架结构。
四、管廊的柱距和管架的跨距（1）管廊的柱距与管架的跨距由敷设在其上的管道所产生的弯曲应力和挠度决定；（2）管廊的柱距和管架的跨距由敷设在其上的最小管子的允许跨度或用多数管子的允许跨度确定。
（3）管架的跨距用6-8m，DN40以下的管道用3-4m。
四、管廊上管道的布置虑管径大小因素：大口径管道尽量靠近管廊柱子，单柱管架管道均匀布置在管架柱子两侧。
考虑设备位置因素：与相连接的设备相适应，公用工程管道布置在中央。
考虑被输送物料的性质因素：低温管、不宜受热管与热管道分开布置，腐蚀性介质敷设在下层。
考虑热应力的影响：高温管道、常温管道按吹扫介质温度考虑热膨胀量、高温大口径在外侧。
考虑仪表管道、动力电缆的安全：工艺区敷设地下电缆，有腐蚀性液体渗入的地方，采用架空槽板敷设，仪表管线同电缆一起考虑。
电缆不允许布置在热管道附近或者输送腐蚀性介质下方，一般敷设在管廊走道的下面或者管廊柱子外侧。
五、装置中主管廊宽度、跨度和高度的确定应考虑因素(1)管廊的宽度1）管廊的宽度主要由管道的数量和管径的大小确定。

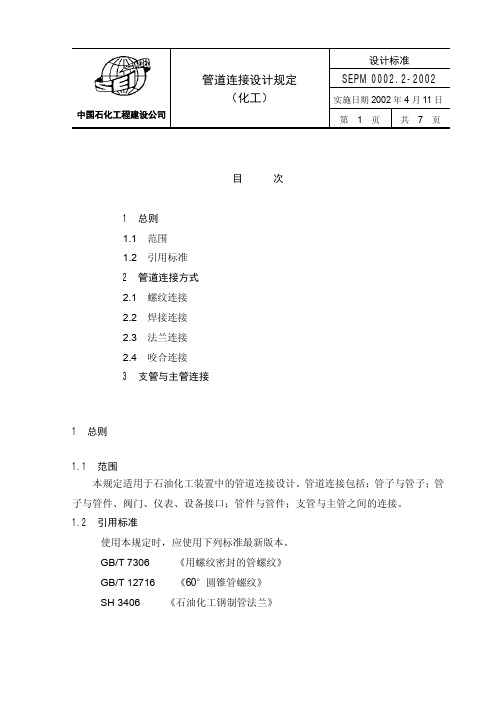

设计标准SEPM 0002.2-2002实施日期2002年4月11日中国石化工程建设公司管道连接设计规定（化工）第 1 页共7 页目次1 总则1.1 范围1.2 引用标准2 管道连接方式2.1 螺纹连接2.2 焊接连接2.3 法兰连接2.4 咬合连接3 支管与主管连接1 总则1.1 范围本规定适用于石油化工装置中的管道连接设计。
管道连接包括：管子与管子；管子与管件、阀门、仪表、设备接口；管件与管件；支管与主管之间的连接。
1.2 引用标准使用本规定时，应使用下列标准最新版本。
GB/T 7306 《用螺纹密封的管螺纹》GB/T 12716 《60°圆锥管螺纹》SH 3406 《石油化工钢制管法兰》2 管道连接方式石油化工装置中的管道连接主要采用：螺纹连接、焊接连接、法兰连接、咬合连接。
2.1 螺纹连接除镀锌管道外，螺纹连接宜用于公称直径小于或等于40mm的管道，并应符合下列规定：2.1.1 采用螺纹连接而需要经常拆卸的设备管口处及阀门前后应加螺纹活接头。
2.1.2 螺纹连接的内外管螺纹应采用锥管螺纹。
当采用圆锥外螺纹与圆柱内螺纹配合时，其设计温度不得超过150℃，设计压力不得大于0.5MPa，且不得用于极度危害介质、高度危害介质或可燃介质管道。
2.1.3对水、低压蒸汽和空气系统管道的螺纹连接，可使用密封剂或密封带。
2.1.4对工艺介质及介质渗透性较强或对泄漏率控制较严的管道，可采用密封焊。
2.1.5 可能发生应力腐蚀或由于振动、压力脉动及温度变化等可能发生交变载荷的部位，不宜采用螺纹连接。
2.1.6 管螺纹应符合现行GB/T 12716或GB/T 7306的规定。
常见管螺纹如图2.1.6-1～2所示。
2.1.6.1 GB/T 12716本标准适用于一般用途管螺纹的密封。
1） 60°圆锥管螺纹的螺纹特征代号为NPT。
2）圆锥管螺纹的标记由螺纹特征代号和螺纹尺寸代号组成。
对左旋螺纹，其后加注“LH”（右旋螺纹不标）。
SH/P20-2005 管道设计技术规定SH/P21-2005 装置布置设计技术规定SH/P22-2005 管道布置设计技术规定上海化工设计院有限公司二OO五年三月管道设计技术规定SH/P20-2005上海化工设计院有限公司二OO五年三月管道设计技术规定1 总则1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。
1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。
2 设计2.1 概述为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。
2.2 设计条件和准则2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。
2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。
2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。
而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。
2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。
2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。
2.2.6 管道的腐蚀度，应按具体介质来确定。
通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。
2.3 管道尺寸确定2.3.1 管子的尺寸依据操作条件而确定。
必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外：（1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。
当机器的最大能力超过工艺要求的最大能力时，管道的设置不能按机器最大能力计算。

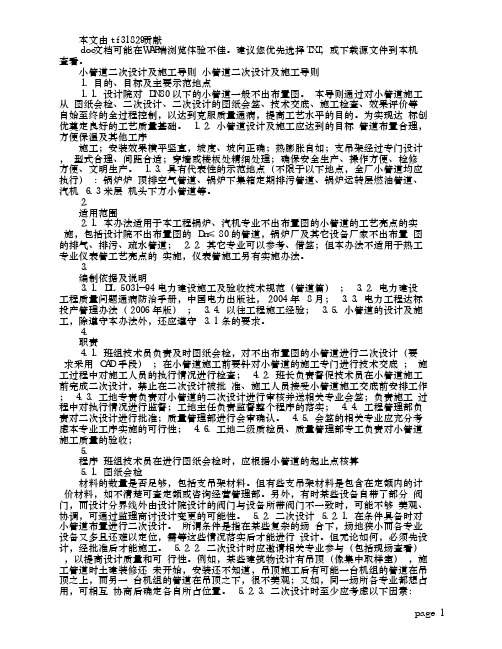

本文由ｔｆ３１８２９贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
小管道二次设计及施工导则 小管道二次设计及施工导则 １． 目的、目标及主要示范地点 １．１． 设计院对 ＤＮ８０ 以下的小管道一般不出布置图。
本导则通过对小管道施工从 图纸会检、二次设计、二次设计的图纸会签、技术交底、施工检查、效果评价等 自始至终的全过程控制，以达到克服质量通病，提高工艺水平的目的。
为实现达 标创优奠定良好的工艺质量基础。
１．２． 小管道设计及施工应达到的目标 管道布置合理，方便保温及其他工序 施工；安装效果横平竖直，坡度、坡向正确；热膨胀自如；支吊架经过专门设计， 型式合理、间距合适；穿墙或楼板处精细处理；确保安全生产、操作方便、检修 方便、文明生产。
１．３． 具有代表性的示范地点（不限于以下地点，全厂小管道均应执行） ：锅炉炉 顶排空气管道、锅炉下集箱定期排污管道、锅炉运转层燃油管道、汽机 ６．３ 米层 机头下方小管道等。
２． 适用范围 ２．１． 本办法适用于本工程锅炉、汽机专业不出布置图的小管道的工艺亮点的实 施，包括设计院不出布置图的 Ｄｎ≤８０ 的管道，锅炉厂及其它设备厂家不出布置 图的排气、排污、疏水管道； ２．２． 其它专业可以参考、借签；但本办法不适用于热工专业仪表管工艺亮点的 实施，仪表管施工另有实施办法。
３． 编制依据及说明 ３．１． ＤＬ ５０３１－９４ 电力建设施工及验收技术规范（管道篇） ； ３．２． 电力建设工程质量问题通病防治手册，中国电力出版社，２００４ 年 ８ 月； ３．３． 电力工程达标投产管理办法（２００６ 年版） ； ３．４． 以往工程施工经验； ３．５． 小管道的设计及施工，除遵守本办法外，还应遵守 ３．１ 条的要求。
４． 职责 ４．１． 班组技术员负责及时图纸会检，对不出布置图的小管道进行二次设计（要 求采用 ＣＡＤ 手段） ；在小管道施工前要针对小管道的施工专门进行技术交底 ； 施工过程中对施工人员的执行情况进行检查； ４．２． 班长负责督促技术员在小管道施工前完成二次设计，禁止在二次设计被批 准、施工人员接受小管道施工交底前安排工作； ４．３． 工地专责负责对小管道的二次设计进行审核并送相关专业会签；负责施工 过程中对执行情况进行监督；工地主任负责监督整个程序的落实； ４．４． 工程管理部负责对二次设计进行批准；质量管理部进行会审确认。
给排水专业管线排布原则规范条款雨水：热水及饮水供应:自动喷水灭火系统设计规范GB 50084-2001建筑给水排水设计手册（92年12月第一版）暖通专业：通风与空调工程施工质量验收规范（GB 50243--2002）采暖通风与空气调节设计规范（GB 50019--2003）《实用供热空调设计手册》《建筑设备施工安装通用图集—通风与空调工程》（91SB6-1 2005）电气专业：民用建筑电气设计规范JGJ/T 16-929.11.4电缆桥架(梯架、托盘)水平敷设时的距地高度一般不宜低于 2.50m，垂直敷设时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)内时除外。
9.11.6电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于0.20m；电力电缆间不应小于0.30m；弱电电缆与电力电缆间不应小于0.50m，如有屏蔽盖板可减少到0.30m；桥架上部距顶棚或其他障碍物不应小于0.30m。
9.11.7几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应考虑维护、检修距离。
9.11.9下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：(1)1kV以上和1kV以下的电缆。
(2)同一路径向一级负荷供电的双路电源电缆。
(3)应急照明和其他照明的电缆。
(4)强电和弱电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开。
9.11.10电缆桥架与各种管道平行或交叉时，其最小净距应符合表9.11.10的规定。
9.11.11电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
9.12.2封闭式母线水平敷设时，至地面的距离不应小于2.20m。
垂直敷设时，距地面1.80m以下部分应采取防止机械损伤措施。
但敷设在电气专用房间内(如配室、电机室、电气竖井、技术层等)时除外。
9.12.3封闭式母线水平敷设的支持点间距不宜大于2m。
管廊设计及管道设计的17个避让原则管廊设计及管道设计的17个避让原则一、管廊高度的设计（1）横穿道路上空：次要道路4.5；主要道路6m以上；铁路7m以上；检修通道的净高不小于3.1m。
（2）下部设备高度：泵周围至少需要2.5m；换热器上5.5m；管廊上管道与设备相连时，最小净高为3.5m。
（3）考虑横梁结构和断面型式：对于双层管廊，上下层间距为1-1.5m。
装置间管廊高度，需考虑跨越区域，全厂采用一个标准，与其他装置协调。
二、管廊高度的设计管廊的宽度主要由管子根数和管径大小决定（最密集处），并加一定的余量（20%）。
同时考虑：（1）管廊下设备和通道。
（2）管间距：不同文献规范计算方法不同。
一般管廊宽度为6-10m，超过9m采用部分或全部双层管廊。
三、管架结构有单柱管架和双柱管架之分。
宽度规定，单柱管架宽度系类为0.5、1、1.5、2、3米；双柱管架宽度系列为3、4、6、8米。
采用单根钢管或者钢筋混凝土立柱加钢梁结构，大型采用钢筋混凝土框架结构。
四、管廊的柱距和管架的跨距（1）管廊的柱距与管架的跨距由敷设在其上的管道所产生的弯曲应力和挠度决定；（2）管廊的柱距和管架的跨距由敷设在其上的最小管子的允许跨度或用多数管子的允许跨度确定。
（3）管架的跨距用6-8m，DN40以下的管道用3-4m。
四、管廊上管道的布置虑管径大小因素：大口径管道尽量靠近管廊柱子，单柱管架管道均匀布置在管架柱子两侧。
考虑设备位置因素：与相连接的设备相适应，公用工程管道布置在中央。
考虑被输送物料的性质因素：低温管、不宜受热管与热管道分开布置，腐蚀性介质敷设在下层。
考虑热应力的影响：高温管道、常温管道按吹扫介质温度考虑热膨胀量、高温大口径在外侧。
考虑仪表管道、动力电缆的安全：工艺区敷设地下电缆，有腐蚀性液体渗入的地方，采用架空槽板敷设，仪表管线同电缆一起考虑。
电缆不允许布置在热管道附近或者输送腐蚀性介质下方，一般敷设在管廊走道的下面或者管廊柱子外侧。
管道施工相关技术标准一、管沟开挖：1、一般规定，当在地面连接时，开沟宽度为D+0.3，当在沟内安装或开沟回填有困难，不能满足回填土密实度要求时，开沟宽度为D+0.5，且总宽度不小于0.7米。
本次管道沟槽底部的开挖宽度为600mm左右，深度为900mm左右，一般至少保证管道管顶以上700mm覆土埋深，保证聚乙烯管道埋设的最小管顶覆土厚度在永久性冻土或季节性冻土地层冰冻线以下。
以及保证外部荷载的要求。
2、挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；3、人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。
4、沟槽的开挖质量应符合下列规定：（1）、不扰动天然地基或地基处理符合设计要求；（2）、槽壁平整，边坡坡度符合施工设计的规定；（3）、沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；（4）、槽底平整，不应有石块等坚硬物。
5、开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。
6、开挖时，如遇到石方，管沟允许超挖至设计标高下200mm，用中砂填平。
因离居民住宅区较近，采用液压锤及风镐施工，保证施工安全。
二、材料进场及质量验收：1、PE管：----------------------------精品word文档值得下载值得拥有----------------------------------------------（1）、材料质量符合设计要求、公司有关规定，符合GB/T13663-2000国家标准，管道材料等进场必须有专人检查验收，应检查有无产品出厂合格证，并索要出厂检验报告；进行外观及几何尺寸检查，检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等；检查长度，定尺管的长度应均匀一致，注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格；检查不圆度，大于5%为不合格。
管道施工相关技术标准一、管沟开挖：1、一般规定，当在地面连接时，开沟宽度为D+0.3，当在沟内安装或开沟回填有困难，不能满足回填土密实度要求时，开沟宽度为D+0.5，且总宽度不小于0.7米。
管道沟槽底部的开挖宽度为600mm左右，深度为900mm左右，一般至少保证管道管顶以上700mm覆土埋深，保证管道埋设的最小管顶覆土厚度在永久性冻土或季节性冻土地层冰冻线以下。
以及保证外部荷载的要求。
2、挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；3、人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。
4、沟槽的开挖质量应符合下列规定：（1）、不扰动天然地基或地基处理符合设计要求；（2）、槽壁平整，边坡坡度符合施工设计的规定；（3）、沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；（4）、槽底平整，不应有石块等坚硬物。
5、开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。
6、开挖时，如遇到石方，管沟允许超挖至设计标高下200mm，用中砂填平。
因离居民住宅区较近，采用液压锤及风镐施工，保证施工安全。
二、材料进场及质量验收：1、PE管：（1）、材料质量符合设计要求、公司有关规定，符合GB/T13663-2000国家标准，管道材料等进场必须有专人检查验收，应检查有无产品出厂合格证，并索要出厂检验报告；进行外观及几何尺寸检查，检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等；检查长度，定尺管的长度应均匀一致，注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格；检查不圆度，大于5%为不合格。
检查管径及壁厚是否符合标准要求；必要时应进行全面测试。
（2）、管材、管件的运输、搬运与保管：应用非金属绳捆扎和吊装；不得抛摔和受剧烈撞击，也不得拖拽；得曝晒，雨淋，也不得与油类、酸、碱盐，活性剂等化学物质接触；管材、管件应存放在通风良好，温度不超过40℃的库房内，在施工现场临时堆放时，应有遮盖物；产品从生产到使用之间的存放期不应超过1年，发料时要坚持“先进先出”的原则。
