地下管线交叉时最小垂直净距表
附注：（1）表中所列为净距数字，如管线敷设在套管或地道中，或者管道有基础时，其净距至管套、地道的外边或基础的底边（如果有基础的管道或在其他管线上面越过时）算起；
（2）电讯电缆或电讯管道一般在其它管线上面越过；电力电缆一般在热力管道和电讯管缆下面，但在其它管线上面越过；燃气管应尽可能在给水、排水管道上面越过；热力管一般在电缆、给水、排水、燃气管道上面越过；排水管通常在其它管线下面通过。
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 标签： 分类：电工电气 杂谈 电缆桥架国家标准,设计规范 第一章总则 钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。 桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。 电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章电缆桥架 第一节电缆桥架名称定义、结构类型及品种 桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 桥架可包含下列结构类型： 一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：
1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种； 5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种； 6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。 桥架附件是指用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，可包括： 一、直线连接板，可简称直接板。 二、铰链连接板，可简称铰接板，分水平、垂直两种。 三、连续铰连板，可简称软接板。 四、变宽连接板，可简称变宽板。 五、变高连接板，可简称变高板。 六、伸缩连接板，可简称伸缩板。 七、转弯连接板，可简称弯接板。 八、上下连接板，可简称上下接板，分30°、45°、60°、90°四种。 九、电缆桥架盖板。 十、隔板。 十一、压板。 十二、终端板。 十三、引下件。 十四、竖井。 十五、紧固件。 支、吊架是指直接支承托盘、梯架的部件，可包括： 一、托臂：直接支承托盘、梯架且单端固定的刚性部件，分卡接式、螺栓固定式。 二、立柱：直接支承托臂的部件，分工字钢、槽钢、角钢、异型钢立柱。 三、吊架：悬吊托盘、梯架的刚性部件，分圆钢单、双杆式；角钢单、双杆式；工字钢单、双杆式；槽钢单、双杆式；异型钢单、双杆式。
各种地下管线之间最小垂直净距（m）
注：①表中给水管与城市道路侧石边缘的水平间距1.0m适用于管径小于或等于200mm，当管径大于200mm时应大于或等于1.5m； ②表中给水管与围墙或篱笆的水平间距1.5m是适用于管径小于或等于200mm，当管径大于200mm时应大于或等于2.5m； ③排水管与建筑物基础的水平间距，当埋深浅于建筑物基础时应大于或等于2.5m； ④表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道管径小于或等于250mm时为2.5m,管径大于或于300mm时为3.0m，对于直埋开式热力管道为5.0m。 管线的平面布置： 沿道路红线从北（西）至南（东），依次为热力管道、电信电缆、污水管、雨水管、给水管、燃气管、电力电缆。电力电缆和电信电缆分设于道路两侧，电信电缆也可以布置在车行道下。其中更，电力电缆、污水管布置在道路一侧，电信电缆、给水管布置在道路的另一侧；雨水管布置在道路中心线上。 东南-西北：电力线-热力-雨水-污水管-给水管-煤气-电讯线
浅-深：电力-电讯-供热-燃气-给水-雨水-污水 1.可燃、易燃气体管线应在其他管线上面 2.给水管应在排水管上面 3.电力线应在热力管和电讯电缆下面，在其他管线上面 4.氧气管线应在可燃管下面，其他管线上面 5.输送腐蚀性介质的管线及酸、碱性的排水管线，应在其他管线下面； 6.热力管应在电力线、煤气管、给水管、排水管上面。 7.小管让大管，压力让重力，临时让永久，可弯曲让不易弯曲。 给水管（冻土层以下0.2-0.6）：给水管系由水厂经加压后送至用户的管路。包括工业给水、生活给水消防给水、多用铸铁管、钢管、石棉水泥管等。一般为埋地敷设，生活给水和消防给水可合同一管；当生产用水水质与生活用水水质不同时，须另设生产用水给水管。 排水管（350冻土层以下0.5-0.6,400冻土层以下0.5-0.7）：排水管系由用户将使用后的污、废水经营管道排入污水净化设施。包括工业污水、生活污水、雨水等。一般为自流和埋地敷设的管道，采用混凝土管、土管和砖、石砌筑管沟，当承压大时采用钢筋混凝土管。 热力管（0.5）：蒸汽管、热水管均为热力管，系将锅炉生产的蒸汽或热水输送给用户的管道。一般用钢管外包石棉
中国工程建设标准化协会标准 钢制电缆桥架工程设计规范 Code for design of steel cable tray engineering CECS 31:2006 主编单位:中国工程建设标准化协会 电气专业委员会 批准单位:中国工程 施行日期:2006年8月1日 条文说明 1 总则 制定本规范总的原则要求。 把工程设计与制造共同遵守的规则，纳入同一标准，这是电缆桥架工程应用实践的需要。 电缆桥架工程是一个系统工程，涉及面广、合理的布局可达到节省空间，缩短距离，减少浪费，安全运行的目的。 确保产品质量和工程质量是制定本规范的目的。针对桥架市场存在未经检测、鉴定，不符合国家标准的产品涌入工程的实际情况，必须明确桥架产品实行质量检测(型试试验)合格。 根据《标准化工作导则》GB／T 1标准，新产品试制应通过鉴定或评定。 电缆敷设工程使用钢制电缆桥架时，还应遵守现行有关工程设计标准的规定。 2 术语 本条对电缆桥架作出了明确的定义，着重指出它是一个支承电缆线路的刚性结构系统。 将直接承托电缆线路荷重的部件称为托架，它仅是桥架系统组成部件之一。从其作用和含义上同“桥架”加以区别。
根据实际部件定义。 与美国电气制造商协会标准定义为“实底型电缆托架”相似，现称“无孔托盘”较简明。 根据实际部件定义。但从国内外产品及安装使用看，组装托盘是托架的一种形式。 与标准的定义相同。 与标准相似。 本条1、2款系按部件功能定义。需指出的是：标准对“适合连接在同一平面上不同宽度的电缆托架配件”称为“收缩节”。现扩大了其范围，即“变径直通：一段改变尺寸的直通。”，这样定义内涵较明确。 用以改变电缆桥架方向和尺寸的一种装置，在标准中称为电缆托架配件。根据其功能和大多数厂家的习惯，现定义为“弯通”。这样含义明确，又避免与其他附件混淆。 本条1～7款系按部件功能定义。 弯通的弯曲半径应定义为弯通内侧两直角边的内切圆半径。 折弯形弯通，是大多数厂家的习惯做法。折弯线即内切圆两切点连线，其长度为√2R。内切圆两切点连线与内侧两直角边形成两个135°钝角，使敷设电缆圆滑转弯，不致损伤电缆(如图1所示)。
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 1.2 150≤电缆桥架宽度＜400~ 1.5 400≤电缆桥架宽度＜800~ 2 800＜电缆桥架宽度~2.5 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式 四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷 漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数
关于天然气管道与电力电缆间距相关规定 管道专业的相关规范有1、2 1、GB50028-2006相关规定： 地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距，不应小于表6.3.3-1和表6.3.3-2的规定。 表6.3.3-1 地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）（节选） 表6.3.3-2 地下燃气管道与构筑物或相邻管道之间垂直净距（m） 注： 4 地下燃气管道与电杆(塔)基础之间的水平净距，还应满足本规范表6.7.5地下燃气管道与交流电 力线接地体的挣距规定． 6.7.5 地下燃气管道与交流电力线接地体的净距不应小于表6.7.5的规定。
表6.7.5 地下燃气管道与交流电力线接地体的净距（m） 2、GB50251-2015 条文：4.3.11 埋地输气管道与其他埋地管道、电力电缆、通信光(电〉缆交叉的间距应符合下列规定: 1、输气管道与其他管道交叉时，垂直净距不应小于0.3m ，当小于0.3m 时，两管间交叉处应设置坚固的绝缘隔离物，交叉点两侧各延伸10m 以上的管段，应确保管道防腐层无缺陷; 2 输气管道与电力电缆、通信光(电)缆交叉时，垂直净距不应小于0.5m ，交叉点两侧各延伸10m 以上的管段，应确保管道防腐层无缺陷。 4.3.12 埋地输气管道与高压交流输电线路杆(塔)和接地体之间 的距离宜符合下列规定: 1 在开阔地区，埋地管道与高压交流输电线路杆(塔〉基脚间 的最小距离不宜小于杆〈塔)高; 2 在路由受限地区，埋地管道与交流输电系统的各种接地装置之间的最小水平距离不宜小于表4.3.12 的规定。在采取故障屏蔽、接地、隔离等防护措施后，表4.3.12 规定的距离可适当减小
电缆桥架国家新标准 以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。 具体内容如下： 1 范围 本标准规定了钢质南京桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈 A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 3分类 1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。分别用代号C、P、T、ZH表示。 2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3. 3型号 4. 4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为mm 3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为mm
要求4.: 正常使用条件4.1 a) 温度－20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过2000m。 注：特殊使用条件由供需双方约定。 4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3 材料 4.3.1制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。 注：所用板材由供需双方约定。 4.3.2电缆桥架焊接用焊条应符合GB/T5117规定。 4.3.3表面防腐层材料应符合相应的标准规定。 4.3.4螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。 4.4 外观 4.4.1电缆桥架镀、涂层表面质量应符合表3规定。表3 4.4.2电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4.4.3电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。4.5 电缆桥架表面处理4.6 . ,规定各种防护层厚度和附着力应符合表44.6.1电缆桥架表面应根据工作环境的要求进行镀涂防护处理
电缆桥架国家标准厚度（2020版） 按目前2020年电缆桥架国标厚度，还是依据《JBT10216-2013 电控配电用电缆桥架》这份标准作为参考： 在这里纠正下，国家标准的开头是GB或者GB/T，至于这份JBT开头的是机械行业标准的意思，电缆桥架这个产品厚度这一块国家没有严格给出指定的标准，所以全部人都是以这份机械标准作为参考。 当然也可以依据《TCECS 31-2017 钢制电缆桥架工程技术规程》标准作为参考（这份推荐壁厚更厚一点） 包括我们供应商拿电缆桥架样板去国家检验局检测，检测局工作人员都是依据这份《JBT10216-2013 电控配电用电缆桥架》标准去检测产品。 电缆桥架国家标准厚度怎么选？（视频告诉你） 根据《JBT10216-2013 电控配电用电缆桥架》，电缆桥架国标厚度标准如下： 电缆桥架规格表： 根据 JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架规格如下图： 电缆桥架简介： 电缆桥架归于一款为维护电缆而衍生的产品，它能够维护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。 电缆桥架型号介绍： 电缆桥架常用的型号种类：槽式桥架、梯式桥架、托盘式桥架（详情如下） 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。 梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。 有孔电缆托盘桥架（托盘式电缆桥架）：是半密封型，它跟槽式桥架的姿态十分类似，它具有重量轻、载荷大、造型漂亮、结构简略、装置便利等长处。 以上便是桥架国标厚度（最新）的介绍，希望以上的介绍大家看完之后能对电缆
附表一： 欧阳家百（2021.03.07） 欧阳家百创编
欧阳家百创编
欧阳家百创编
注：①表中给水管与城市道路侧石边缘的水平间距 1.0m适用于管径小于或等于200mm，当管径大于200mm时应大于或等于1.5m； ②表中给水管与围墙或篱笆的水平间距1.5m是适用于管径小于或等于200mm，当管径大于200mm时应大于或等于2.5m； ③排水管与建筑物基础的水平间距，当埋深浅于建筑物基础时应大于或等于2.5m； ④表中热力管与建筑物基础的最小水平间距对于管沟敷设的热力管道为0.5m，对于直埋闭式热力管道管 欧阳家百创编
径小于或等于250mm时为2.5m,管径大于或于300mm时为3.0m，对于直埋开式热力管道为5.0m。 管线的平面布置： 沿道路红线从北（西）至南（东），依次为热力管道、电信电缆、污水管、雨水管、给水管、燃气管、电力电缆。电力电缆和电信电缆分设于道路两侧，电信电缆也可以布置在车行道下。其中更，电力电缆、污水管布置在道路一侧，电信电缆、给水管布置在道路的另一侧；雨水管布置在道路中心线上。 东南-西北：电力线-热力-雨水-污水管-给水管-煤气-电讯线 浅-深：电力-电讯-供热-燃气-给水-雨水-污水 1.可燃、易燃气体管线应在其他管线上面 2.给水管应在排水管上面 3.电力线应在热力管和电讯电缆下面，在其他管线上面 4.氧气管线应在可燃管下面，其他管线上面 5.输送腐蚀性介质的管线及酸、碱性的排水管线，应在其他管线下面； 6.热力管应在电力线、煤气管、给水管、排水管上面。 7.小管让大管，压力让重力，临时让永久，可弯曲让不易弯曲。 给水管（冻土层以下0.2-0.6）：给水管系由水厂经加压后送至用户的管路。包括工业给水、生活给水消 欧阳家百创编
众智软件详见电气设计规范 电缆线路 电缆选择 电力电缆型号的选择，应根据环境条件、敷设方式、用电设备的要求和产品技术数据等因素来确定，一般按下列原则考虑： （1）在一般环境和场所内宜采用铝芯电缆；在振动剧烈和有特殊要求的场所，应采用铜芯电缆；规模较大的重要公共建筑亦宜采用铜芯电缆。 （2）埋地敷设的电缆，宜采用有外护层的铠装电缆。在无机械损伤可能的场所，也可采用塑料护套电缆或带外护层的铅（铝）包电缆。 （3）在可能发生位移的土壤中（如沼泽地、流砂、大型建筑物附近）埋地敷设电缆时，应采用钢丝铠装电缆，或采取措施（如预留电缆长度，用板桩或排桩加固土壤等）消除因电缆位移作用在电缆上的应力。（4）在有化学腐蚀或杂散电流腐蚀的土壤中，不宜采用埋地敷设电缆。如果必须埋地时，应采用防腐型电缆或采取防止杂散电流腐蚀电缆的措施。 （5）敷设在管内或排管内的电缆，宜采用塑料护套电缆，也可采用裸铠装电缆。 （6）在电缆沟或电缆隧道内敷设的电缆，不应采用有易燃和延燃的外护层。宜采用裸铠装电缆、裸铅（铝）包电缆或阻燃塑料护套电缆。 （7）架空电缆宜采用有外被层的电缆或全塑电缆。 （8）当电缆敷设在较大高差的场所时，宜采用塑料绝缘电缆、不滴流电缆或干绝缘电缆。 （9）三相四线制线路中使用的电力电缆，应选用四芯电缆。 电缆截面的选择，一般按电缆长期允许载流量和允许电压损失确定，并考虑环境温度的变化、多根电缆的并列以及土壤热阻率等的影响，分别根据敷设的条件进行校正。若选出的截面为非标准截面时，应按上限选择。 电缆线路应进行短路条件下的热稳定校验，但用熔断器作为短路保护的电缆线路允许不作校验。 在电缆沟或电缆隧道内敷设的电缆，当确定其空气计算温度时，除采用规定的昼夜平均温度外，尚要根据电缆发热、散热和通风效果来确定。当缺乏计算资料时，可按规定空气温度加5C考虑。 当按短路热稳定条件确定的电缆截面大于按正常工作电流选择的截面时，应结合其他条件综合考虑，宜选择在短路时允许温度高的电缆。 单根电缆穿管（管内无人工通风）并敷设于空气中，其长期允许电流的校正系数参照下列数值： (1)低压电缆截面在95mm2及以下时为。 (2)低压电缆截面在120?185mm2时为。 (3)敷设在地中的单根电缆穿管时，其长期允许电流按敷设在空气中考虑。 电缆不允许长期过负荷，在事故或紧急情况下(如转换负荷等)不超过2h 的过负荷能力可为：3kV为10%,
电缆桥架安装规范及验收要求槽式电缆桥架的介绍 电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架产品的选用要点: 1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。2 、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。3 、在工程
防火要求较高的场所，不宜采用铝合金电缆桥架。4 、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%~50 %，控制电缆可取50%~70 %，且宜预留10%~25 %工程发展裕量。5 、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。6 、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。7 、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。8 、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D 级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。9 、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。10 、槽式电缆桥架的直通单件标准长度可为2 、3 、4 、6m 。 玻璃钢桥架安装相关规定 玻璃钢桥架安装应符合以下规定: 1. 直线段玻璃钢桥架长度超过30m，铝合金或玻钢制桥架长度超过15m时，设有伸缩节玻璃钢桥架跨越建筑变形缝处设置补偿装置; 2.玻璃钢桥架应在桥架接头两端0.5m处、每间距1.5~3m处、转
槽式电缆桥架的介绍 电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架产品的选用要点： 1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。 2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。 3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。 4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50％，控制电缆可取50%～70％，且宜预留10%～25％工程发展裕量。 5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。 6、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。 7、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。 8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。 9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。 10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m。 玻璃钢桥架安装相关规定
电缆桥架国家标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
电缆桥架国家标准 (2010-01-26 22:25:30) 转载 分类：电工电气 标签： 杂谈 电缆桥架国家标准,设计规范 第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。三、梯架：是由侧边与若干个横档构成的梯形部件。四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种： 1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三
通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种； 5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种； 6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种； 8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。桥架附件是指用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，可包括：一、直线连接板，可简称直接板。二、铰链连接板，可简称铰接板，分水平、垂直两种。三、连续铰连板，可简称软接板。四、变宽连接板，可简称变宽板。五、变高连接板，可简称变高板。 六、伸缩连接板，可简称伸缩板。七、转弯连接板，可简称弯接板。八、上下连接板，可简称上下接板，分30°、45°、60°、90°四种。九、电缆桥架盖板。十、隔板。十一、压板。十二、终端板。十三、引下件。十四、竖井。十五、紧固件。支、吊架是指直接支承托盘、梯架的部件，可包括：一、托臂：直接支承托盘、梯架且单端固定的刚性部件，分卡接式、螺栓固定式。二、立柱：直接支承托臂的部件，分工字钢、槽钢、角钢、异型钢立柱。三、吊架：悬吊托盘、梯架的刚性部件，分圆钢单、双杆式；角钢单、双杆式；工字钢单、双杆式；槽钢单、双杆式；异型钢单、双杆式。四、其它固定支架：如垂直、斜面等固定用支架。第二节电缆桥架型号及规格桥架型号内容可含有名称、规格、荷载等级、防腐层类别：一、名称：可用大写拉丁字母表示。二、规格：托盘、梯架的直线段和弯通依次标明宽度、高度；附件和支、吊架标明一个或几个主要技术特性的尺寸。三、荷载等级：A、B、C、D四级。四、防腐层类别：涂漆或烤漆(Q)、电镀锌(D)、喷涂粉末(P)、热浸镀锌(R)、电镀锌后喷涂粉末(DP)、热镀锌后涂漆
电缆桥架国家标准和行业标准（一） GB/T 93-1987弹簧垫圈 GB/T 97.1-2002平垫圈A级 GB/T 912-1989碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979漆膜附着力测定法 GB/T 1743-1979漆膜光泽度测定法 GB/T 1764-1979漆膜厚度测定法 GB/T 1804-2000一般公关未注公差的线性和角度尺寸的公差 GB/T 4956-1985磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995碳钢焊条 GB/T 5780-1989六角头螺栓C级 GB/T 6170-1986六角螺母A级和B级 GB/T 10125-1997人造气氛腐蚀试验盐雾试验 GB/T 11253-1989碳素结构钢和低合金结构钢冷轧薄钢板及钢带3.2电缆桥架表面防护层为热镀锌。 3．5板材厚度 电缆桥架板材厚度2.5mm。 电缆桥架国家标准和行业标准（二） 4.要求 4.1正常使用条件: a)温度－20℃～＋55℃； b）相对湿度＜95%； c）海拔高度不超过2000m。 注：特殊使用条件由供需双方约定。
4.2电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。 4.3材料 4.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。 注：所用板材由供需双方约定。 4.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。 4.3.3 表面防腐层材料应符合相应的标准规定。 4.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。 4.4外观 4.4.1 电缆桥架镀、涂层表面质量应符合表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件桥架上直径小于2mm的漏镀点每米不超过2个；且在任一100㎝2面积内不得有2个及2个以上漏镀点；不得有影响安装的锌瘤。 4.4.2 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。 4.4.3 电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。 4.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。 4.6 电缆桥架表面处理 电缆桥架国家标准和行业标准（三） 4.6.2 附件表面防腐处理应与桥架主体结构相一致。特殊要求供需双方商定。 4.6.3 喷涂处理后的表面光泽度应不低于60%。 4.6.4 表面防护层经48h耐盐雾试验（中性NSS），应不低于表5中规定的3级。

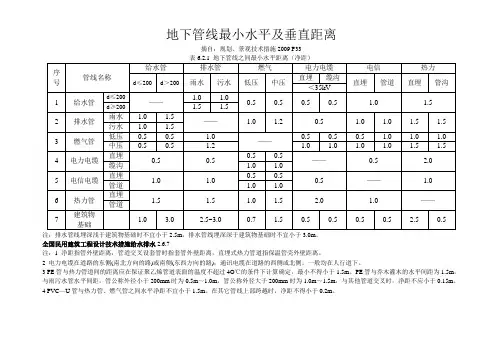

各种地下管线之间最小水平净距（m)
————————————————————————————————作者: ————————————————————————————————日期: ?
附表一: 各种地下管线之间最小水平净距(m) 管线名称给水管排水管 燃气管热力管电力电缆电信电缆低压中压高压直埋地沟直埋缆沟直埋管道 给水管 1.０１.0 0.5 1．0 1.5 1.5 1.5 0．5 0.５ 1.0 1.0 排水管 1.0 ０.５ 1.0 1.2 1．5 1.５ 1.5 0.5 0.5 1.0 1.0 燃气管?低压0．5 1．0 DN≤３00mm为０.４ ＤＮ﹥300mm为0．5 １.0 １.0 0.5 ０.5 ０.５ 1.0 中压０.５１.2 1.0 1.5 0.５0.5 ０.5 1.0 高压１.0-1．5 1.５- 2. ０ 1.5- 2. ０ ２．0- ４.0 1.0-1 ．５ 1.0－ 1.５ 1．0－ １.5 1.0－ 1.5 热力管直埋 1.５１.５１.０1．0 １.5-2 .０ -- -- 2.０ 2.0 １.0 1.0 地沟 1.５ 1.５ 1.0 １.5 2.0－ ４.0 -- -- 2．０２.0 1.0 1．０ 电力直埋０.5 0.5 0.５0．5 １．0- 2.0 2.０-－-－0.５0.5
电缆1．5 地沟0.5 0.5 ０.5 0.5 １.0-1 .５ 2.0 ２．０-- -- ０.５0.5 电信电缆直埋１.0 1.0 0.5 0.５ 1.0－ 1．5 1.0 1.0 0．5 0.5 -- －- 地沟1．０１．０0．5 0.５ 1.0-1. ５ 1.0 1.0 ０.5 0.５-- －- 注：①表中给水管与排水管之间的净距适用于管径小于或等于２00mｍ,当管径大于200mm时应就大于或等于3.0ｍ； ②大于或等于1０KV的电力电缆与其它任何电力电缆之间应大于或等于0.２5m，如加套管,净距可减至0.1m; 小于10ＫV电力电缆之间应大于或等于0.1m; ③低压燃气管的压力为小于或等于0.00５MPａ,中压为０.０05~0.3ＭPａ，高压为０.3~０.８Ｍｐa。 附表二： 管线名称给水管线污、雨水排水管 线 热力管线燃气管线 电信管线电力管线 直埋管沟直埋管沟 给水管线０.15 －- -－-- －－-- -- --
电缆桥架安装 电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。安装所用支（吊）架可选用成品或自制。支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。 施工时要按国家标准设计进行，一般要求如下。 一．金属线槽布线 1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。 2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。 3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。 4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。电线或电缆在引出部分不得有损伤。 5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。 6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。 二、电缆桥架布线 1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。 2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。 3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。 4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。 5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。 6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。 7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上： 1）1kV以下和lkV以上的电缆。 2）同一路径向一级负荷供电的双路电源电缆。 3）一般照明和应急照明的电缆。 4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。 8.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。 9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。 10.电缆桥架内的电缆应在下列部位进行固定。垂直敷设时，电缆的上端及每隔1.50～2m处。水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。 11.电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及首、尾点等标记。 12.电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。
各种地下管线之间最小水平净距(m)
附表一： 各种地下管线之间最小水平净距（m） 管线名称给水管排水管 燃气管热力管电力电缆电信电缆低压中压高压直埋地沟直埋缆沟直埋管道 给水管 1.0 1.0 0.5 1.0 1.5 1.5 1.5 0.5 0.5 1.0 1.0 排水管 1.0 0.5 1.0 1.2 1.5 1.5 1.5 0.5 0.5 1.0 1.0 燃气管低压0.5 1.0 DN≤300mm为0.4 DN﹥300mm为0.5 1.0 1.0 0.5 0.5 0.5 1.0 中压0.5 1.2 1.0 1.5 0.5 0.5 0.5 1.0 高压 1.0-1.5 1.5- 2.0 1.5- 2. 2.0-4. 1.0-1. 5 1.0-1. 5 1.0-1.5 1.0-1. 5 热力管直埋 1.5 1.5 1.0 1.0 1.5- 2. -- -- 2.0 2.0 1.0 1.0 地沟 1.5 1.5 1.0 1.5 2.0-4. -- -- 2.0 2.0 1.0 1.0
电力电缆直埋0.5 0.5 0.5 0.5 1.0-1. 5 2.0 2.0 -- -- 0.5 0.5 地沟0.5 0.5 0.5 0.5 1.0-1. 5 2.0 2.0 -- -- 0.5 0.5 电信电缆直埋 1.0 1.0 0.5 0.5 1.0-1. 5 1.0 1.0 0.5 0.5 -- -- 地沟 1.0 1.0 0.5 0.5 1.0-1. 5 1.0 1.0 0.5 0.5 -- -- 注：①表中给水管与排水管之间的净距适用于管径小于或等于200mm，当管径大于200mm时应就大于或等于 3.0m； ②大于或等于10KV的电力电缆与其它任何电力电缆之间应大于或等于0.25m,如加套管,净距可减至0.1m; 小于10KV电力电缆之间应大于或等于0.1m； ③低压燃气管的压力为小于或等于0.005MPa，中压为0.005～0.3MPa，高压为0.3～0.8Mpa。 附表二： 管线名称给水管线污、雨水排水管 线 热力管线燃气管线 电信管线电力管线 直埋管沟直埋管沟 给水管线0.15 -- -- -- -- -- -- --
《钢制电缆桥架工程设计规范》CECS31∶91 日期：2011-9-22 作者：本站来源：本站 钢制电缆桥架工程设计规范CECS31∶91 主编单位：中国工程建设标准化协会电气工程委员会 批准单位：中国工程建设标准化协会 批准日期：1991年12月27日 第一章总则 第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。 第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。 第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。 第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。 第二章桥架 第一节名称定义、结构类型及品种 第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。 第2.1.2条桥架可包含下列结构类型： 一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。 二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。 三、梯架：是由侧边与若干个横档构成的梯形部件。 四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。 第2.1.3条桥架可包含下列结构品种： 一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。 二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种； 3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种； 6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。 第2.1.4条桥架附件是指用于直线段之间、直线段与弯通之间的连接以构成连续性刚性的桥架系统所必需的连接固定或补充直线段、弯通功能的部件，可包括： 一、直线连接板，可简称直接板。 二、铰链连接板，可简称铰接板，分水平、垂直两种。
电缆桥架国家标准 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电缆桥架国家标准|线槽国家标准 以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协 会电气工程委员会修订。 电缆桥架宽度~允许最小板厚 电缆桥架宽度＜100~ 1 100≤电缆桥架宽度＜150~ 150≤电缆桥架宽度＜400~ 400≤电缆桥架宽度＜800~2 800＜电缆桥架宽度~ 具体内容如下： 1 范围 本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。 2 规范性引用文件 GB/T 93-1987弹簧垫圈 GB/T 平垫圈 A级 GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T 1720-1979 漆膜附着力测定法 GB/T 1743-1979 漆膜光泽度测定法 GB/T 1764-1979 漆膜厚度测定法 GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法 GB/T 5117-1995 碳钢焊条 GB/T 5780-1989 六角头螺栓C级 GB/T 6170-1986 六角螺母A级和B级 GB/T 10125-1997 人造气氛腐蚀试验盐雾试验 GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带 1.3分类 1.电缆桥架按主体结构型式不同分为槽式、托盘 式、合资经营级式和组合式四种类型。分别用代号 C、P、T、ZH表示。 2.电缆桥架按表面防护层不同分为热镀锌、电镀锌 或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。 3.3型号 4.4基本结构参数 电缆桥架的基本结构参数见表1。 表1 单位为毫米 3．5 板材厚度 电缆桥架允许最小板材厚度见表2。 表2 单位为毫米
