南京紫光精细化工厂有关均苯四甲酸二酐实习报告目录一、前言二、安全教育三、厂纪厂况（一）化工实训基地选址建设过程简介（二）实训教学四、均苯四甲酸二酐装置介绍（一）、产品的性质、用途1、国内外PMDA的生产概况2、PMDA的用途（二）均酐的原料及生产过程简介1、原料2、生产过程简介（三）、工艺原理1、工艺概况2、主要设备构造、原理和作用3、各工序反应机理4、各工段的工艺流程5、主要工艺参数五、三废处理（一）废气介绍.（二）废水介绍（三）废渣介绍六、均酐仿真内容七、实习体会前言2012年3月26日，我们来到南京紫光精细化工厂开始了为期两周的生产实习。
本次实习主旨在于：针对我们开设的课程，实践性的了解实际生产中的化工工艺流程、更好的巩固所学的知识、提高实际动手能力和操作能力。
这次能有机会去工厂实习，我感到非常荣幸。
虽然只有两周的时间，但是在这段时间里，在给位老师的帮助和指导下,对于一些平常理论的东西，有了感性的认识，感觉受益匪浅。
这对我们以后的学习和工作有很大的帮助。
在学习专业基础理论课的基础上，通过本次实习，进一步加强理论和时间的联系，为学好专业课打下良好的基础，同时通过实习，也为学生提供了一次社会实践的机会，为将来走向社会岗位累积一定的社会实践经验。
实习是将所学的理论知识与实践结合起来的最有效方法，培养勇于探索的创新精神、提高动手能力，加强社会活动能力，与严肃认真的学习态度，为以后走上工作岗位打下坚实的基础。
通过本次实习使我们对酐等材料以及散热器的安装的流水生长线有一定的感性和理性认识，同时实习使我们获得了对化工生产，均酐的实际生产知识的认识和技能的提升。
培养了我们理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
最主要的是培养了我们与其他同学的团队合作、共同探讨、共同前进的精神。
安全教育⒈2002年11月颁布的《安全生产法》方针：安全第一，预防为主。
⒉三级安全教育分为：厂级安全教育、车间安全教育、岗位安全教育。

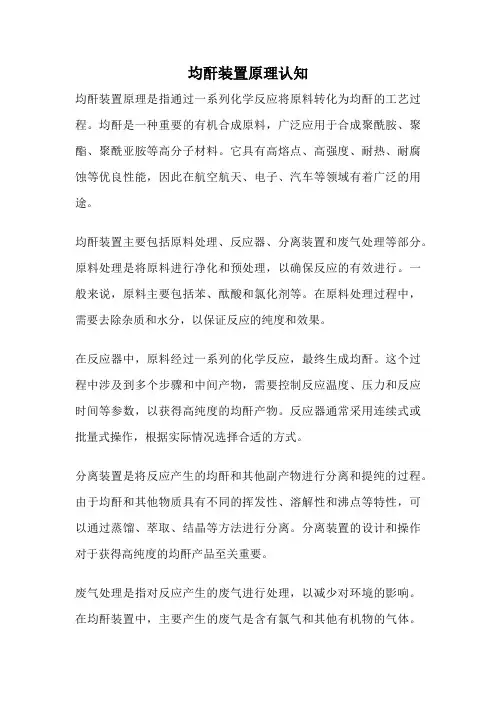

均酐装置原理认知均酐装置原理是指通过一系列化学反应将原料转化为均酐的工艺过程。
均酐是一种重要的有机合成原料，广泛应用于合成聚酰胺、聚酯、聚酰亚胺等高分子材料。
它具有高熔点、高强度、耐热、耐腐蚀等优良性能，因此在航空航天、电子、汽车等领域有着广泛的用途。
均酐装置主要包括原料处理、反应器、分离装置和废气处理等部分。
原料处理是将原料进行净化和预处理，以确保反应的有效进行。
一般来说，原料主要包括苯、酞酸和氯化剂等。
在原料处理过程中，需要去除杂质和水分，以保证反应的纯度和效果。
在反应器中，原料经过一系列的化学反应，最终生成均酐。
这个过程中涉及到多个步骤和中间产物，需要控制反应温度、压力和反应时间等参数，以获得高纯度的均酐产物。
反应器通常采用连续式或批量式操作，根据实际情况选择合适的方式。
分离装置是将反应产生的均酐和其他副产物进行分离和提纯的过程。
由于均酐和其他物质具有不同的挥发性、溶解性和沸点等特性，可以通过蒸馏、萃取、结晶等方法进行分离。
分离装置的设计和操作对于获得高纯度的均酐产品至关重要。
废气处理是指对反应产生的废气进行处理，以减少对环境的影响。
在均酐装置中，主要产生的废气是含有氯气和其他有机物的气体。
这些废气需要经过吸收、吸附、催化燃烧等处理方式，以减少对大气的污染。
总的来说，均酐装置原理是通过原料处理、反应器、分离装置和废气处理等部分，将原料转化为均酐的过程。
这个过程需要控制多个参数和操作，以获得高纯度的均酐产品。
均酐作为一种重要的有机合成原料，在多个领域有着广泛的应用前景。
通过不断改进和创新，均酐装置的效率和产能将得到进一步提高，为材料科学和工程领域的发展做出更大的贡献。
2. 均苯四甲酸二酐（均酐）生产工艺介绍均酐生产的主要原料为均四甲苯和空气中的氧为原料（辅料为活性炭、硅胶），进入装填有催化剂的列管式反应器，在催化剂V 2O 5的作用下生成均苯四甲酸(PMA)和均苯四甲酸二酐（PMDA ）。
（1）、均酐气绝缘漆、固体润滑剂、环氧树脂固化剂、增塑剂和聚酯树脂的交联剂等。
（2）、辅料：①、均四甲苯：白色结晶状物质，熔点：79.38℃，沸点：196.99℃。
②、活性炭：黑色微细粉末，无臭无味。
（用于脱色） （767型，上海焦化厂活性炭厂）（江苏溧阳市活性炭联合公司） ③、硅胶：粗孔不规则硅胶（ψ1-3） （青岛海洋化工厂）（上海硅胶厂）④、催化剂：V 系催化剂（黑龙江省石油化学研究院）（南京工业大学） 反应方程式：CH 3CH 3CH 3CH 3+6O 2OOOOO O+6H 2OV 2O 5氧化（3）生产流程 原料线化料槽→输送泵→计量罐→计量泵→过滤器→汽化混合器→浮球液位计 O 2线罗茨风机→空气缓冲罐→三捕→二捕→一捕→空气预热器→二换→一换→汽化器 混合气线汽化器→反应器→一换→二换→热管换热器→一捕→二捕→三捕→四捕→水洗塔 废水处理线废水→集水池→隔油池→催化氧化塔→中和池→混凝沉淀→UBF 厌氧池→好氧池→气浮→达标排放（4） 生产工段生产工段分为氧化、水解、精制、干燥四个工段。
①、氧化工序固体的均四甲苯经蒸汽加热融化，汽化与热空气混合，在固定床氧化反应器中，催化氧化生成均酐及副产物，经换热冷却在捕集器中凝华捕集得到均酐粗产品。
副反应：主反应：②、水解工序粗的均酐产品在水解釜中加一定量的水和活性炭，加热水解后，经热过滤除去活性炭冷却结晶后再经过离心机甩干，得均苯四甲酸粗产品。
③、脱水、升华工序四酸的粗产品在脱水釜中，在加热真空条件下除去粗产品中的游离的水和分子水生产粗酐，同时脱去低沸点副产物。
脱水后由于表面有一定量的硅胶，在升华釜内加热和高真空条件下升华，结晶得产品。

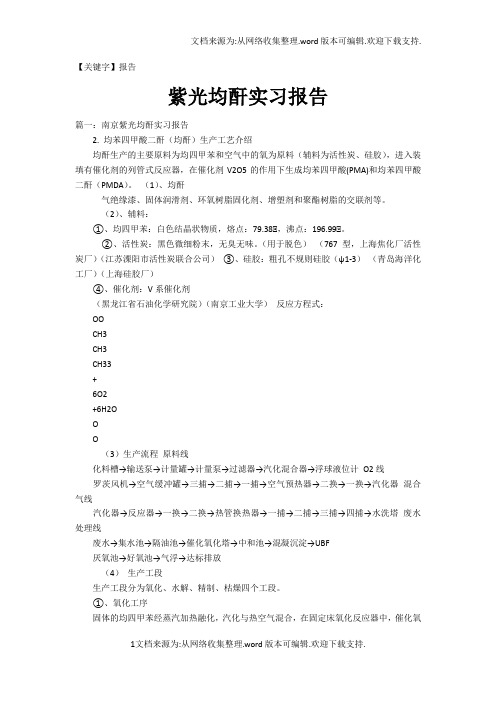

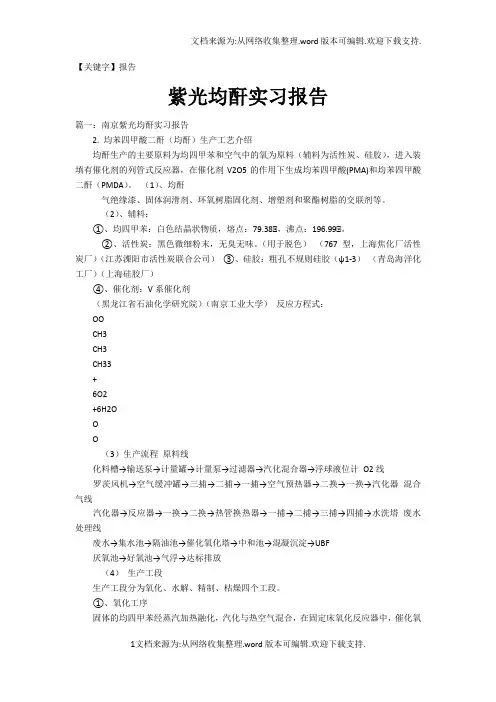

【关键字】报告紫光均酐实习报告篇一：南京紫光均酐实习报告2. 均苯四甲酸二酐（均酐）生产工艺介绍均酐生产的主要原料为均四甲苯和空气中的氧为原料（辅料为活性炭、硅胶），进入装填有催化剂的列管式反应器，在催化剂V2O5的作用下生成均苯四甲酸(PMA)和均苯四甲酸二酐（PMDA）。
（1）、均酐气绝缘漆、固体润滑剂、环氧树脂固化剂、增塑剂和聚酯树脂的交联剂等。
（2）、辅料：①、均四甲苯：白色结晶状物质，熔点：79.38℃，沸点：196.99℃。
②、活性炭：黑色微细粉末，无臭无味。
（用于脱色）（767型，上海焦化厂活性炭厂）（江苏溧阳市活性炭联合公司）③、硅胶：粗孔不规则硅胶（ψ1-3）（青岛海洋化工厂）（上海硅胶厂）④、催化剂：V系催化剂（黑龙江省石油化学研究院）（南京工业大学）反应方程式：OOCH3CH3CH33+6O2+6H2OOO（3）生产流程原料线化料槽→输送泵→计量罐→计量泵→过滤器→汽化混合器→浮球液位计O2线罗茨风机→空气缓冲罐→三捕→二捕→一捕→空气预热器→二换→一换→汽化器混合气线汽化器→反应器→一换→二换→热管换热器→一捕→二捕→三捕→四捕→水洗塔废水处理线废水→集水池→隔油池→催化氧化塔→中和池→混凝沉淀→UBF厌氧池→好氧池→气浮→达标排放（4）生产工段生产工段分为氧化、水解、精制、枯燥四个工段。
①、氧化工序固体的均四甲苯经蒸汽加热融化，汽化与热空气混合，在固定床氧化反应器中，催化氧化生成均酐及副产物，经换热冷却在捕集器中凝华捕集得到均酐粗产品。
主反应：副反应：②、水解工序粗的均酐产品在水解釜中加一定量的水和活性炭，加热水解后，经热过滤除去活性炭冷却结晶后再经过离心机甩干，得均苯四甲酸粗产品。
③、脱水、升华工序四酸的粗产品在脱水釜中，在加热真空条件下除去粗产品中的游离的水和分子水生产粗酐，同时脱去低沸点副产物。
脱水后由于表面有一定量的硅胶，在升华釜内加热和高真空条件下升华，结晶得产品。

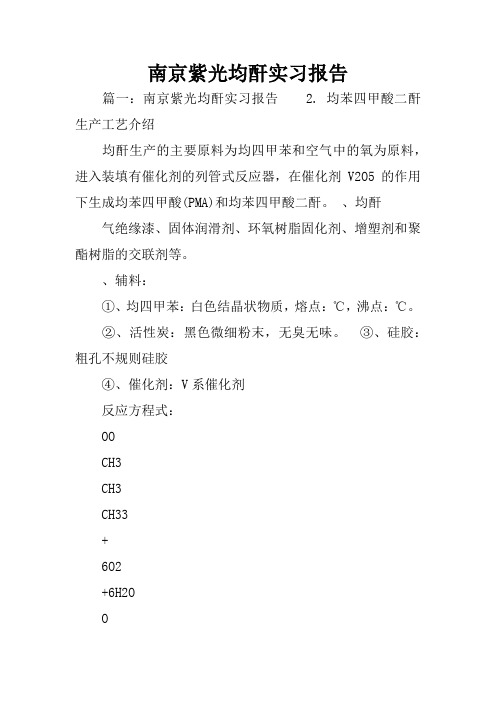

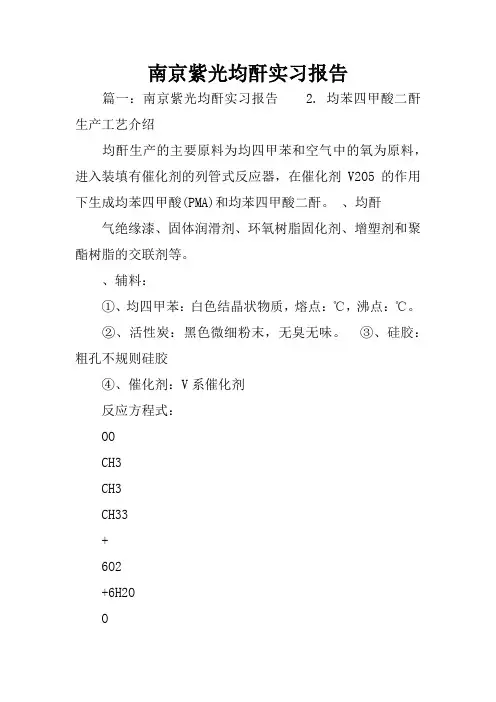

南京紫光均酐实习报告篇一：南京紫光均酐实习报告 2. 均苯四甲酸二酐生产工艺介绍均酐生产的主要原料为均四甲苯和空气中的氧为原料，进入装填有催化剂的列管式反应器，在催化剂V2O5的作用下生成均苯四甲酸(PMA)和均苯四甲酸二酐。
、均酐气绝缘漆、固体润滑剂、环氧树脂固化剂、增塑剂和聚酯树脂的交联剂等。
、辅料：①、均四甲苯：白色结晶状物质，熔点：℃，沸点：℃。
②、活性炭：黑色微细粉末，无臭无味。
③、硅胶：粗孔不规则硅胶④、催化剂：V系催化剂反应方程式：OOCH3CH3CH33+6O2+6H2OOO生产流程原料线化料槽→输送泵→计量罐→计量泵→过滤器→汽化混合器→浮球液位计 O2线罗茨风机→空气缓冲罐→三捕→二捕→一捕→空气预热器→二换→一换→汽化器混合气线汽化器→反应器→一换→二换→热管换热器→一捕→二捕→三捕→四捕→水洗塔废水处理线废水→集水池→隔油池→催化氧化塔→中和池→混凝沉淀→UBF厌氧池→好氧池→气浮→达标排放生产工段生产工段分为氧化、水解、精制、干燥四个工段。
①、氧化工序固体的均四甲苯经蒸汽加热融化，汽化与热空气混合，在固定床氧化反应器中，催化氧化生成均酐及副产物，经换热冷却在捕集器中凝华捕集得到均酐粗产品。
主反应：副反应：②、水解工序粗的均酐产品在水解釜中加一定量的水和活性炭，加热水解后，经热过滤除去活性炭冷却结晶后再经过离心机甩干，得均苯四甲酸粗产品。
③、脱水、升华工序四酸的粗产品在脱水釜中，在加热真空条件下除去粗产品中的游离的水和分子水生产粗酐，同时脱去低沸点副产物。
脱水后由于表面有一定量的硅胶，在升华釜内加热和高真空条件下升华，结晶得产品。
该过程为物理过程，通过升华使产品的纯度提高。
升华工序是一个物理过程：本工序是通过升华使产品纯度提高。
④、干燥工序四酸粗产品在一定真空度和温度条件下，干燥一定时间，除去表面离子水，得到符合要求的产品。
另一种干燥方法是闪蒸。
利用高速流动的热空气，使物料悬浮于空气中，在气力输送状态下完成干燥过程。
均酐实习报告2. 均苯四甲酸二酐生产工艺介绍均酐生产的主要原料为均四甲苯和空气中的氧为原料，进入装填有催化剂的列管式反应器，在催化剂V2O5的作用下生成均苯四甲酸(PMA)和均苯四甲酸二酐。
、均酐气绝缘漆、固体润滑剂、环氧树脂固化剂、增塑剂和聚酯树脂的交联剂等。
、辅料：①、均四甲苯：白色结晶状物质，熔点：℃，沸点：℃。
②、活性炭：黑色微细粉末，无臭无味。
③、硅胶：粗孔不规则硅胶④、催化剂：V系催化剂反应方程式：OOCH3CH3CH33+6O2+6H2OOO生产流程原料线化料槽→输送泵→计量罐→计量泵→过滤器→汽化混合器→浮球液位计 O2线罗茨风机→空气缓冲罐→三捕→二捕→一捕→空气预热器→二换→一换→汽化器混合气线汽化器→反应器→一换→二换→热管换热器→一捕→二捕→三捕→四捕→水洗塔废水处理线废水→集水池→隔油池→催化氧化塔→中和池→混凝沉淀→UBF厌氧池→好氧池→气浮→达标排放生产工段生产工段分为氧化、水解、精制、干燥四个工段。
①、氧化工序固体的均四甲苯经蒸汽加热融化，汽化与热空气混合，在固定床氧化反应器中，催化氧化生成均酐及副产物，经换热冷却在捕集器中凝华捕集得到均酐粗产品。
主反应：副反应：②、水解工序粗的均酐产品在水解釜中加一定量的水和活性炭，加热水解后，经热过滤除去活性炭冷却结晶后再经过离心机甩干，得均苯四甲酸粗产品。
③、脱水、升华工序四酸的粗产品在脱水釜中，在加热真空条件下除去粗产品中的游离的水和分子水生产粗酐，同时脱去低沸点副产物。
脱水后由于表面有一定量的硅胶，在升华釜内加热和高真空条件下升华，结晶得产品。
该过程为物理过程，通过升华使产品的纯度提高。
升华工序是一个物理过程：本工序是通过升华使产品纯度提高。
④、干燥工序四酸粗产品在一定真空度和温度条件下，干燥一定时间，除去表面离子水，得到符合要求的产品。
另一种干燥方法是闪蒸。
利用高速流动的热空气，使物料悬浮于空气中，在气力输送状态下完成干燥过程。
紫光均酐实习报告篇一：南京紫光均酐实习报告2. 均苯四甲酸二酐（均酐）生产工艺介绍均酐生产的主要原料为均四甲苯和空气中的氧为原料（辅料为活性炭、硅胶），进入装填有催化剂的列管式反应器，在催化剂V2O5的作用下生成均苯四甲酸(PMA)和均苯四甲酸二酐（PMDA）。
（1）、均酐气绝缘漆、固体润滑剂、环氧树脂固化剂、增塑剂和聚酯树脂的交联剂等。
（2）、辅料：①、均四甲苯：白色结晶状物质，熔点：79.38℃，沸点：196.99℃。
②、活性炭：黑色微细粉末，无臭无味。
（用于脱色）（767型，上海焦化厂活性炭厂）（江苏溧阳市活性炭联合公司）③、硅胶：粗孔不规则硅胶（ψ1-3）（青岛海洋化工厂）（上海硅胶厂）④、催化剂：V系催化剂（黑龙江省石油化学研究院）（南京工业大学）反应方程式：OOCH3CH3CH33+6O2+6H2OOO（3）生产流程原料线化料槽→输送泵→计量罐→计量泵→过滤器→汽化混合器→浮球液位计 O2线罗茨风机→空气缓冲罐→三捕→二捕→一捕→空气预热器→二换→一换→汽化器混合气线汽化器→反应器→一换→二换→热管换热器→一捕→二捕→三捕→四捕→水洗塔废水处理线废水→集水池→隔油池→催化氧化塔→中和池→混凝沉淀→UBF厌氧池→好氧池→气浮→达标排放（4）生产工段生产工段分为氧化、水解、精制、干燥四个工段。
①、氧化工序固体的均四甲苯经蒸汽加热融化，汽化与热空气混合，在固定床氧化反应器中，催化氧化生成均酐及副产物，经换热冷却在捕集器中凝华捕集得到均酐粗产品。
主反应：副反应：②、水解工序粗的均酐产品在水解釜中加一定量的水和活性炭，加热水解后，经热过滤除去活性炭冷却结晶后再经过离心机甩干，得均苯四甲酸粗产品。
③、脱水、升华工序四酸的粗产品在脱水釜中，在加热真空条件下除去粗产品中的游离的水和分子水生产粗酐，同时脱去低沸点副产物。
脱水后由于表面有一定量的硅胶，在升华釜内加热和高真空条件下升华，结晶得产品。
该过程为物理过程，通过升华使产品的纯度提高。
均苯四甲酸二酐生产技术研究进展本文概述了均苯四甲酸二酐的性质、用途和生产情况，并重点介绍了目前国内外生产该化合物的工艺技术，其中包括甲苯氯甲基化法、偏三甲苯烷基化法、偏三甲苯羰基化法和均四甲苯法。
其中，均四甲苯气相氧化法是目前国内外生产均苯四甲酸二酐的主要方法，因其工艺简单、可连续生产且易于实现自动化操作。
1851年，___在苯六甲酸热分解时发现了均酐。
1947年，美国California Research Corp首次以均四甲苯为原料，用V2O5复合氧化物催化剂气相催化氧化制得了均苯四甲酸二酐。
1960年，___以均四甲苯为原料，首次建立了液相硝酸氧化法制均苯四甲酸二酐的生产装置。
1969年，___建立了用硝酸氧化和液相空气氧化法生产装置。
1970年，___改用空气氧化法，建立了一套500 t/a生产装置。
我国自20世纪60年代开始进行均配的试验研究和试生产，最初采用的是1,2,4-三甲苯氯甲基化、硝酸氧化再用高锰酸钾氧化的工艺路线，并建成了15t/a生产装置。
70年代主要开展了以偏三甲苯为原料，经催化制得均四甲苯，再用空气氧化制得均苯四甲酸二酐，以及以偏三甲苯为原料，用丙烯经催化合成5-异丙基偏三甲苯，再经空气氧化制得均苯四甲酸二酐两条工艺路线的研究工作。
90年代初期，___建设了由均四甲苯气相催化氧化制均酐的200t/a生产装置，它的建成将使我国均配的生产迈上一个新台阶。
目前，生产均酐的企业较多，但年产量不足万吨，每年都得大量进口，因此均苯四甲酸二酐的开发利用前景广阔。
均苯四甲酸二酐是一种重要的有机合成工业原料，也是发展新型化工材料和高附加值精细化工产品的基本原料。
该化合物分子中具有四个羰酸基，并且都是列称的，可发生酯化、酰氯化、氢化、酰胺化、酰亚胺化、腈化等多种化学反应。
近年来，均苯四甲酸二酐的用途不断扩大，如均酐与4,4-二氨基联苯醚反应可以合成聚酰亚胺。
聚酰亚胺是一种耐高温、低温、耐辐射、抗冲击且具有优异电性能和机械性能的新型合成材料，在宇航工业、原子能工业和机电工业中具有其它工程塑料不可替代的重要用途。
均酐实训设计说明书一、实训目的本实训旨在帮助学生掌握均酐的合成原理、工艺流程及操作要点，提高学生对化工生产过程的理解和操作能力。
通过实训，学生将了解均酐的生产方法、工艺流程、设备结构及操作注意事项，为今后从事化工生产相关工作打下基础。
二、实训原理均酐是一种重要的有机化工原料，广泛应用于染料、农药、医药等领域。
本实训采用的主要合成方法是酸催化氧化法，以苯酐为原料，通过催化剂的作用，将苯酐氧化成均酐。
在反应过程中，需要注意控制温度、压力等工艺参数，以保证产品质量和生产安全。
三、实训流程1. 原料准备：按照生产配方，准备适量的苯酐、催化剂等原料。
检查原料的纯度、干燥程度等指标，确保符合生产要求。
2. 投料与混合：将苯酐加入反应釜中，加入适量的催化剂，启动搅拌器，使原料充分混合。
3. 升温与反应：逐渐升温至反应温度，保持恒温状态，使原料在催化剂的作用下进行氧化反应。
4. 产物分离与精制：反应结束后，将产物进行分离，去除催化剂等杂质。
采用精馏等手段对产物进行提纯，得到高纯度的均酐。
5. 数据分析与总结：记录实训过程中的数据，分析合成结果，总结操作要点和注意事项。
四、实训设备与材料1. 反应釜：用于进行氧化反应的设备，需具备耐高温、耐腐蚀等性能。
2. 搅拌器：使原料充分混合的设备，需具备合适的转速和功率。
3. 精馏塔：用于分离和提纯产物的设备，需具备高效的分离效果和操作稳定性。
4. 苯酐、催化剂等原料：符合生产要求的纯度、干燥程度等指标。
五、实训安全须知1. 严格遵守操作规程，确保生产安全。
2. 在操作过程中，要注意防止烫伤、腐蚀等危险。
3. 对于有毒、有害的原料和产物，要采取相应的防护措施。
