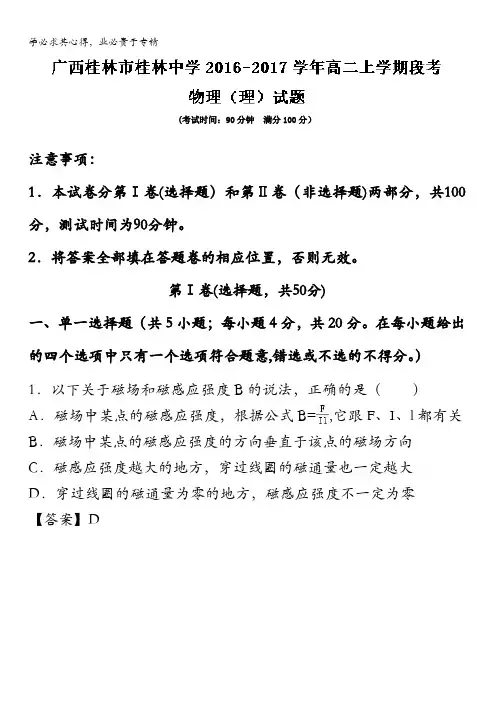

2020-2021学年广西桂林中学高二理上学期段考物理试卷

(考试时间：90分钟满分100分）注意事项：1．本试卷分第Ⅰ卷(选择题）和第Ⅱ卷（非选择题)两部分，共100分，测试时间为90分钟。

2．将答案全部填在答题卷的相应位置，否则无效。

第Ⅰ卷(选择题，共50分)一、单一选择题（共5小题；每小题4分，共20分。

在每小题给出的四个选项中只有一个选项符合题意,错选或不选的不得分。

）1．以下关于磁场和磁感应强度B的说法，正确的是（）A．磁场中某点的磁感应强度，根据公式B=,它跟F、I、l都有关B．磁场中某点的磁感应强度的方向垂直于该点的磁场方向C．磁感应强度越大的地方，穿过线圈的磁通量也一定越大D．穿过线圈的磁通量为零的地方，磁感应强度不一定为零【答案】D考点：磁通量、磁感应强度【名师点睛】本题可根据磁通量的一般公式BScosαΦ=，分析磁通量与磁感应强度的关系．注意同一线圈不同方向放置在同一磁场中，穿过线圈的磁通量可能不同。

2. 下列关于电容的说法正确的是( )A．电容器简称电容B．电容器A的电容比B的大，说明A的带电荷量比B多C．电容在数值上等于两极板间的电压为1 V时电容器所带的电荷量D．由公式C＝Q/U知，电容器的电容与电容器两极板间的电压成反比，与电容器所带的电荷量成正比【答案】C考点：电容【名师点睛】电容表征电容器容纳电荷的本领大小，由电容器本身的特性决定,与两极板间的电压、所带的电荷量无关，电容器的作用是隔直流，通交流。

3．如图所示，在ab=bc ，试比较ab 和bc 间电势差，下列说法正确的是（ )A ．ab 间的电势差一定大于bc 间的电势差B ．ab 间的电势差一定小于bc 间的电势差C ．因ab=bc,所以ab 间的电势差等于bc 间的电势差D ．因是非匀强电场，无法比较【答案】B【解析】试题分析：电场线密的地方电场强度大，电场线稀的地方电场强度小，故＜＜a b c E E E ;沿着电场线方向电势逐渐降低，故＞＞a b cϕϕϕ；由等势线分布可以知道＜ab bc U U ,故选项B 正确。

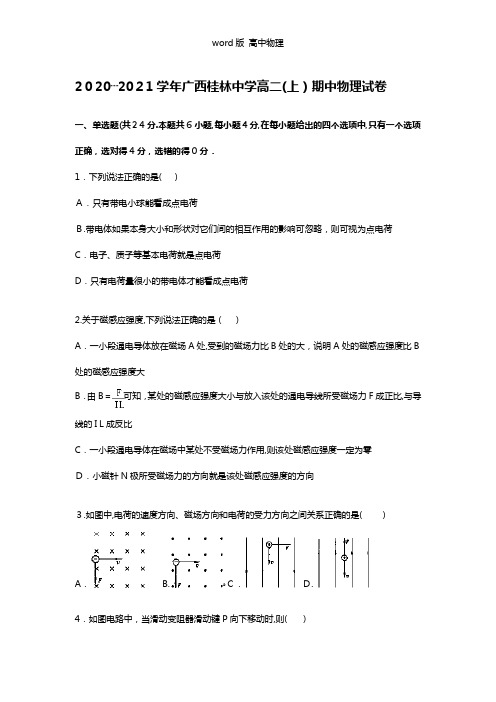

2０20┄20２1学年广西桂林中学高二(上）期中物理试卷一、单选题(共２4分.本题共6小题,每小题４分,在每小题给出的四个选项中,只有一个选项正确，选对得4分，选错的得0分．1．下列说法正确的是( )Ａ．只有带电小球能看成点电荷Ｂ.带电体如果本身大小和形状对它们间的相互作用的影响可忽略，则可视为点电荷C．电子、质子等基本电荷就是点电荷D．只有电荷量很小的带电体才能看成点电荷2.关于磁感应强度,下列说法正确的是（）A．一小段通电导体放在磁场A处,受到的磁场力比B处的大，说明A处的磁感应强度比B 处的磁感应强度大B．由B＝可知，某处的磁感应强度大小与放入该处的通电导线所受磁场力F成正比,与导线的IＬ成反比C．一小段通电导体在磁场中某处不受磁场力作用,则该处磁感应强度一定为零Ｄ．小磁针N极所受磁场力的方向就是该处磁感应强度的方向３.如图中,电荷的速度方向、磁场方向和电荷的受力方向之间关系正确的是( ）A． B.ﻩＣ．Ｄ.4．如图电路中，当滑动变阻器滑动键P向下移动时,则( ）Ａ．A灯变亮、B灯变亮、C灯变亮 B．A灯变亮、B灯变亮、C灯变暗Ｃ.A灯变亮、Ｂ灯变暗、C灯变暗ﻩＤ.A灯变亮、B灯变暗、C灯变亮5.如图，一通电螺线管通有图示电流，1、2、4小磁针放在螺线管周围，3小磁针放在螺线管内部,四个小磁针静止在如图所示位置,则四个小磁针的Ｎ、S极标注正确的是（)A.1ﻩB．２ C.3 D．46.如图,M、N和P是以MN为直径的半圈弧上的三点，O点为半圆弧的圆心，∠ＭOP=60°.电荷量相等、符号相反的两个点电荷分别置于Ｍ、N两点，这时O点电场强度的大小为Ｅ１;若将N点处的点电荷移至P点，则Ｏ点的场场强大小变为E2,E1与E2之比为( ）A．1:２Ｂ.2:１ C.ﻩＤ．二、多选题（本题共4小题，每小题６分，共２４分.在每小题给出的四个选项中,至少有两个选项正确，全部选对的得6分,选对但不全的得３分,有选错的得0分）7.滑动变阻器的原理如图所示，则下列说法中正确的是( )A．若将ａ、c两端连在电路中，则当滑片OP向右滑动时,变阻器接入电路中的阻值增大B．若将ａ、d两端连在电路中，则当滑片OP向右滑动时,变阻器接入电路中的阻值减小C.将滑动变阻器以限流式接法接入电路时,必须连入三个接线柱Ｄ．将滑动变阻器以分压式接法接入电路时,必须连入三个接线柱8．如图，两个初速度大小相同的同种离子a和b，从Ｏ点沿垂直磁场方向进入匀强磁场，最后打到屏OP上,不计重力,下列说法正确的是（）A.a在磁场中飞行的路程比b的短B.ａ在磁场中飞行的时间比b的长Ｃ.a、b均带正电D．a在P上的落点与Ｏ点的距离比b的近9．如图（a）,直线MN表示某电场中一条电场线,a、b是线上的两点,将一带负电荷的粒子从a点处由静止释放，粒子从ａ运动到ｂ过程中的v﹣ｔ图线如图（b)所示，设a、b两点的电势分别为φａ、φb,场强大小分别为Ｅa、E b,粒子在a、b两点的电势能分别为W a、W b，不计重力,则有（）A.φａ>φｂﻩB.E a＞E b C．E a＜EｂD．W a＞Ｗb１0.如图所示为一个质量为m、带电荷量为+ｑ的圆环,可在水平放置的足够长的粗糙细杆上滑动,细杆于磁感应强度为Ｂ的匀强磁场中．现给圆环向左的初速度v０，在以后的运动过程中，圆环运动的速度﹣时间图象可能是中的( ）A.B．ﻩC．D．三、填空题：(每空2分,共１８分)11．现有一合金制成的圆柱体.为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径示数如图,读数为ｍｍ.若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示,则用D、L、I、U 表示的电阻率的关系式为ρ＝．1２．某同学要用多用电表测一只电阻,已知多用电表电阻挡有４个倍率，分别为×１k、×１0０、×１０、×1,该同学选择×100倍率,用正确的操作步骤测量，发现指针偏转角度太大，为了较准确地进行测量，请你补充以下主要操作步骤：①调节选择开关旋钮，选择×倍率．②两表笔(选填“短接”或“断开”）,调节欧姆调零旋钮，使指针指在0Ω处．③重新测量并读数．若这时刻度盘上的指针位置如图中实线所示,则该电阻的阻值为Ω.13.某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值,通过描点作图得到如图所示的Ｕ﹣I图线,①由图可较准确求出该电源电动势E= Ｖ，内阻r＝Ω(结果保留三位有效数字）.②若考虑电表内阻对电路的影响,则所测得的电源电动势与真实值相比(填“偏大”“偏小”“相等”),所测电源内阻与真实值相比（填“偏大”“偏小”“相等”）．四、计算题（共34分）14．如图，真空中xＯy平面直角坐标系上的ABC三点构成等边三角形,边长Ｌ=2.0m，若将电荷量均为q=+2.0×１0﹣6C的两点电荷分别固定在Ａ、Ｂ点,已知静电力常量k=９.0×10９N•m2/C2，求：(１)两点电荷间的库仑力大小；(2)C点的电场强度的大小和方向.15.如图所示电路图，电源的电动势为Ｅ=２０V，内阻为ｒ=7.0Ω,滑动变阻器的最大阻值为15Ω，定值电阻R0＝3Ω．(1）当R为何值时,电源的输出功率最大?最大值为多少？（２）当Ｒ为何值时,R消耗的功率最大？最大值为多少?１6.如图所示,两平行金属板间距为ｄ，电势差为U,板间电场可视为匀强电场;金属板下方有一磁感应强度为B的匀强磁场.带电量为+q、质量为ｍ的粒子，由静止开始从正极板出发，经电场加速后射出,并进入磁场做匀速圆周运动.忽略重力的影响,求:(1）匀强电场场强E的大小；（2)粒子从电场射出时速度v的大小;(3)粒子在磁场中做匀速圆周运动的半径Ｒ．17.（10分)（20１3秋•通榆县校级期末)质量为ｍ=0.02kg的通电细杆ab置于倾角为θ=37°的平行放置的导轨上，导轨的宽度d＝0.2m，杆ａｂ与导轨间的动摩擦因数μ=0.4，磁感应强度B=2Ｔ的匀强磁场与导轨平面垂直且方向向下,如图所示．现调节滑动变阻器的触头，试求出为使杆aｂ静止不动，通过ａｂ杆的电流范围为多少?２020┄２021学年广西桂林中学高二（上）期中物理试卷参考答案与试题解析一、单选题(共24分．本题共6小题，每小题4分,在每小题给出的四个选项中,只有一个选项正确，选对得4分,选错的得0分.1.下列说法正确的是( ）A．只有带电小球能看成点电荷B.带电体如果本身大小和形状对它们间的相互作用的影响可忽略，则可视为点电荷C.电子、质子等基本电荷就是点电荷D.只有电荷量很小的带电体才能看成点电荷【考点】元电荷、点电荷.【分析】带电体看作点电荷的条件,当一个带电体的形状及大小对它们间相互作用力的影响可忽略时,这个带电体可看作点电荷,是由研究问题的性质决定，与自身大小形状及带电量的多少无具体关系．【解答】解：带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷,是由研究问题的性质决定,与自身体积大小形状及带电量的多少无具体关系，电子、质子等基本粒子虽然较小,但不一定就能看成点电荷，故ACD错误，Ｂ正确；故选：B．【点评】本题关键明确点电荷是一种理想模型，知道物体是否可以简化为点电荷，关键是看物体的尺度在所研究的问题中是否可以忽略不计．2．关于磁感应强度，下列说法正确的是( ）A.一小段通电导体放在磁场A处，受到的磁场力比B处的大,说明Ａ处的磁感应强度比B处的磁感应强度大B．由B=可知,某处的磁感应强度大小与放入该处的通电导线所受磁场力F成正比,与导线的ＩＬ成反比C.一小段通电导体在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D.小磁针N极所受磁场力的方向就是该处磁感应强度的方向【考点】磁感应强度.【分析】根据左手定则可知,磁感应强度的方向与安培力的方向垂直；磁感应强度是描述磁场强弱和方向的物理量,通过电流元垂直放置于磁场中所受磁场力与电流元的比值来定义磁感应强度.此比值与磁场力及电流元均无关．磁感应强度的方向就是该处小磁针N极所受磁场力的方向．【解答】解：A、B、C、磁感应强度是描述磁场强弱和方向的物理量，是磁场本身性质的反映,其大小由磁场以及磁场中的位置决定,与F、I、L都没有关系,Ｂ=只是磁感应强度的定义式．同一通电导体受到的磁场力的大小由所在处B和放置的方式共同决定，所以A、B、C都是错误的;D、磁感应强度的方向就是该处小磁针N极所受磁场力的方向,所以D正确.故选：D【点评】本题关键要掌握磁感应强度的物理意义、定义方法,以及磁感应强度与安培力之间的关系，即可进行分析判断.基础题目.3.如图中,电荷的速度方向、磁场方向和电荷的受力方向之间关系正确的是（)A.ﻩB．ﻩC.ﻩD．【考点】洛仑兹力;左手定则.【分析】带电粒子在磁场中运动时,所受洛伦兹力方向由左手定则进行判断，伸开左手，使拇指与其余四个手指垂直,并且都与手掌在同一平面内,让磁感线进入手心，并使四指指向正电荷运动方向或者负电荷运动的反方向,这时拇指所指的方向就是运动电荷在磁场中所受洛伦兹力的方向．【解答】解：根据左手定则可知:A图中负电荷的洛伦兹力方向应该向下,故A正确;B图中负电荷的洛伦兹力的方向应该向上,故B错误；C图中电荷运动方向与磁场方向在一条线上,不受洛伦兹力，故C错误;Ｄ图中电荷运动方向与磁场方向在一条线上，不受洛伦兹力,故Ｄ错误．故选：A.【点评】带电粒子在磁场中运动受洛伦兹力的条件以及左手定则的熟练应用是对学生的基本要求,要熟练掌握.4.如图电路中,当滑动变阻器滑动键P向下移动时,则（)A．A灯变亮、Ｂ灯变亮、Ｃ灯变亮 B.Ａ灯变亮、B灯变亮、Ｃ灯变暗C.A灯变亮、Ｂ灯变暗、C灯变暗ﻩD.Ａ灯变亮、B灯变暗、C灯变亮【考点】闭合电路的欧姆定律.【专题】恒定电流专题.【分析】当滑动变阻器滑动键P向下移动时，分析变阻器接入电路的电阻如何变化,确定外电路总电阻的变化，根据闭合电路欧姆定律分析干路电流的变化，判断A灯亮度的变化．根据并联部分电压的变化，判断B灯亮度变化,根据干路电流和B灯电流的变化,分析C灯亮度的变化．【解答】解:当滑动变阻器滑动键Ｐ向下移动时，其接入电路的电阻减小,外电路总电阻减小，根据闭合电路欧姆定律分析得知，干路电流I增大，则A灯变亮.并联部分两端的电压减小，则B灯变暗.流过C的电流IＣ＝I﹣ＩB,Ｉ增大,I B减小,IＣ增大，C灯变亮．所以A灯变亮、B灯变暗、C灯变亮．故选Ｄ【点评】本题是电路动态变化分析问题，通常按照“部分→整体→部分”的顺序进行分析.5.如图，一通电螺线管通有图示电流，1、2、４小磁针放在螺线管周围，3小磁针放在螺线管内部，四个小磁针静止在如图所示位置,则四个小磁针的N、Ｓ极标注正确的是（）Ａ．1ﻩB．2ﻩC.3ﻩＤ.4【考点】通电直导线和通电线圈周围磁场的方向.【分析】先根据右手螺旋定则判断通电螺旋管的磁感线，再据磁场方向的规定判断四个小磁针Ｎ、Ｓ是否正确.【解答】解:由右手螺旋定则可知，通电螺旋管的右侧等效为N极,据磁感线的分布和小磁针静止时N极所指的方向,所以1、３、４错误,2正确,故AＣD错误,B正确．故选：B．【点评】通电螺旋管可等效为条形磁铁，注意内部磁感线的方向，灵活应用磁场方向的规定判断小磁针的方向．6．如图,M、N和P是以MＮ为直径的半圈弧上的三点，Ｏ点为半圆弧的圆心，∠MOP=60°．电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时Ｏ点电场强度的大小为Ｅ1；若将N点处的点电荷移至P点，则O点的场场强大小变为E２,E1与E2之比为( )A.１:2 Ｂ.2：1ﻩC．ﻩＤ.【考点】电场的叠加.【专题】计算题．【分析】由电场的叠加可知各点电荷单独在O点形成的场强大小,移动之后电荷距Ｏ点的距离不变，故电场强度大小不变，则由矢量合成的方向可得出移动之后的合电场;即可求得比值.【解答】解：依题意，每个点电荷在O点产生的场强为，则当N点处的点电荷移至P 点时，Ｏ点场强如图所示，合场强大小为,则,B正确．故选B.【点评】电场强度为矢量,在求合场强时应先分别求得各电荷在O点的场强再由矢量的合成方法﹣平行四边形求得总的场强.二、多选题(本题共4小题，每小题６分，共２４分．在每小题给出的四个选项中，至少有两个选项正确,全部选对的得6分,选对但不全的得3分,有选错的得0分）7.滑动变阻器的原理如图所示,则下列说法中正确的是（）A．若将a、ｃ两端连在电路中,则当滑片ＯP向右滑动时,变阻器接入电路中的阻值增大B.若将a、d两端连在电路中，则当滑片OＰ向右滑动时,变阻器接入电路中的阻值减小Ｃ．将滑动变阻器以限流式接法接入电路时,必须连入三个接线柱D.将滑动变阻器以分压式接法接入电路时,必须连入三个接线柱【考点】电阻定律.【专题】恒定电流专题．【分析】滑动变阻器是靠改变接入电路的电阻线的长度改变接入电路的电阻大小的．滑动变阻器要串联在电路中,采用“一上一下”的连接方法．并明确接入电路的是哪一部分.采用分压接法时，必须接入三个接线柱.【解答】解:A、若将ａ、ｃ两端连在电路中,接入电路部分为aｐ;故当滑片ＯP向右滑动时,变阻器的阻值增大；故A正确;B、若将ａ、d两端连在电路中,接入电路部分为ap；则当滑片ＯP向右滑动时，变阻器的阻值增大；故B错误；C、将滑动变阻器以限流式接法接入电路时,只需接一上一下两个接线柱即可；故Ｃ错误;D、要使用分压接法时,必须将下面两个接线柱与电源相连，再将上面一个接线柱与测量电路连接；故必须接入三个接线柱;故D正确；故选：AD.【点评】此题的关于滑动变阻器使用方法的基本题目，难度不大，只要把握住限流接法中“一上一下”的接法，分压接法中接入三个接线柱就能解决此题．8.如图，两个初速度大小相同的同种离子a和b,从O点沿垂直磁场方向进入匀强磁场,最后打到屏OＰ上，不计重力,下列说法正确的是（）A.a在磁场中飞行的路程比b的短Ｂ．a在磁场中飞行的时间比b的长C.ａ、ｂ均带正电Ｄ.a在P上的落点与O点的距离比b的近【考点】带电粒子在匀强磁场中的运动.【专题】带电粒子在磁场中的运动专题．【分析】带电粒子在磁场中由洛伦兹力提供向心力做匀速圆周运动，要熟练应用半径公式和周期公式进行分析.【解答】解：a、b粒子的运动轨迹如图所示:Ａ、由ｒ＝可知,两粒子半径相等,根据上图中两粒子运动轨迹可知a粒子运动轨迹长度大于b粒子运动轨迹长度，粒子运动时间:t=,ａ在磁场中的运动时间比b的长,故A错误,B 正确；Ｃ、粒子a、b都向下运动，由左手定则可知，a、b均带正电,故Ｃ正确；D、根据运动轨迹可知,a在Ｐ上的落点与O点的距离比ｂ的近，故D正确.故选:ＢCD.【点评】本题考查带电粒子在磁场中的运动规律,要注意带电粒子在磁场中运动的题目解题步骤为：定圆心、画轨迹、求半径.9.如图(ａ)，直线MN表示某电场中一条电场线，a、b是线上的两点,将一带负电荷的粒子从a点处由静止释放,粒子从a运动到b过程中的ｖ﹣t图线如图(ｂ）所示,设a、b两点的电势分别为φａ、φb,场强大小分别为E a、E b,粒子在a、b两点的电势能分别为W a、W b，不计重力,则有( ）A．φa>φbﻩB．Ｅa＞EｂC．E a＜EｂD．W a＞W b【考点】电势;电场强度．【专题】电场力与电势的性质专题．【分析】从速度时间图线得到负电荷做匀加速运动，加速度变小,根据牛顿第二定律得到电场力的变化情况，和电场强度的变化情况;电势的高低看电场线的指向，沿着电场线电势一定降低．【解答】解:负电子从a运动到b,由速度时间图线得到负电荷做加速运动，故电场力向右；ＡD：负电荷受到的电场力与场强方向相反，故场强向左,沿场强方向，电势变小，故Ｂ点电势较大,即Φa<Φb,故电势能W a＞W b，故Ｄ正确,A错误；BC:因为图线的斜率变小，故加速度变小,因此电场力变小，所以电场强度变小,即Ｅａ＞E b,故B正确,C错误;.故选：BD.【点评】本题关键通过速度时间图象得到物体的速度变化情况和加速度变化情况，然后判断场强方向和电势大小10.如图所示为一个质量为m、带电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动,细杆于磁感应强度为B的匀强磁场中.现给圆环向左的初速度v0,在以后的运动过程中,圆环运动的速度﹣时间图象可能是中的( ）A．ﻩＢ.ﻩC． D.【考点】带电粒子在匀强磁场中的运动;匀变速直线运动的图像．【专题】带电粒子在磁场中的运动专题.【分析】带正电的小环向右运动时,受到的洛伦兹力方向向下,注意讨论洛伦兹力与重力的大小关系，然后即可确定其运动形式,注意洛伦兹力大小随着速度的大小是不断变化的．【解答】解:由左手定则可判断洛伦兹力方向向下,圆环受到竖直向下的重力、垂直细杆的弹力及向右的摩擦力,小环受到的摩擦力：f＝μ(mｇ+qvB)由于摩擦力做功，小环的动能减小，受到减小，所以洛伦兹力减小,摩擦力随之减小.小环的加速度：同样随洛伦兹力的减小而减小,故小环做加速度逐渐减小的加速运动，一直到速度为0．故给出的v﹣t图中，只有选项C正确.故选：C【点评】分析洛伦兹力要用动态思想进行分析,注意讨论各种情况,同时注意v﹣t图象斜率的物理应用,总之本题比较全面的考查了高中所学物理知识.三、填空题:(每空2分,共18分)１1．现有一合金制成的圆柱体.为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径示数如图,读数为１.8４2 mm．若流经圆柱体的电流为Ｉ，圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ=．【考点】测定金属的电阻率.【专题】实验题;恒定电流专题．【分析】螺旋测微器固定刻度与可动刻度示数之和是螺旋测微器的示数；根据欧姆定律与电阻定律求出电阻率的表达式．【解答】解:由图示螺旋测微器可知,其示数为：1.5mｍ＋34.2×０.0１mｍ＝1.８４2ｍm；圆柱体的电阻为:Ｒ＝=ρ=ρ,电阻率为:ρ=；故答案为:1.８42;.【点评】本题考查了螺旋测微器读数、求电阻率；螺旋测微器固定刻度与可动刻度示数之和是螺旋测微器的示数,螺旋测微器需要估读.12．某同学要用多用电表测一只电阻,已知多用电表电阻挡有4个倍率，分别为×1k、×１０0、×10、×1，该同学选择×10０倍率,用正确的操作步骤测量，发现指针偏转角度太大,为了较准确地进行测量,请你补充以下主要操作步骤：①调节选择开关旋钮，选择×１0 倍率．②两表笔短接(选填“短接”或“断开”)，调节欧姆调零旋钮，使指针指在0Ω处.③重新测量并读数.若这时刻度盘上的指针位置如图中实线所示,则该电阻的阻值为120 Ω.【考点】用多用电表测电阻．【专题】实验题;恒定电流专题．【分析】欧姆表盘指针偏转角度越大,则电流越大，电阻越小要换小量程档位;换档的要进行欧姆调零,读数要乘以倍率,测量完毕要把选择档打到ｏff档或交流电压最高档.【解答】解：（1）选择×1００倍率，用正确的操作步骤测量,指针偏转角度太大，说明所选倍率太大，为了较准确地进行测量,调节选择开关旋钮，选择×１0倍率;（2)两表笔短接，调节欧姆调零旋钮，使指针指在０Ω处;（３）重新测量并读数．若这时刻度盘上的指针位置如图中实线所示,则该电阻的阻值为:R=12×10＝１20Ω;故答案为:（１）10;（2）短接;（３)１20．【点评】本题考查了欧姆表的使用方法、欧姆表读数，要掌握欧姆表的使用方法、注意事项与读数方法是解题的关键．用欧姆表测电阻，应选择适当的档位，使指针指在中央刻度线附近,欧姆表换挡后要重新进行欧姆调零；欧姆表指针示数与档位的乘积是欧姆表示数.13.某同学采用如图甲所示的电路测电源电动势和内电阻，在实验中测得多组电压和电流值，通过描点作图得到如图所示的Ｕ﹣I图线,①由图可较准确求出该电源电动势E= １.4５V，内阻r= 1．8 Ω（结果保留三位有效数字）．②若考虑电表内阻对电路的影响,则所测得的电源电动势与真实值相比相等（填“偏大”“偏小”“相等”),所测电源内阻与真实值相比偏大（填“偏大”“偏小”“相等”).【考点】测定电源的电动势和内阻.【专题】实验题；恒定电流专题．【分析】①电源的U﹣I图象与纵轴的交点的纵坐标值是电源电动势,图象斜率的绝对值是电源内阻.②应用电流表外接法测电源电动势与内阻时，电动势测量值与真实值相等,电阻测量值大于真实值．【解答】解：①由如图图象可知,电源电动势E=1.45V，电源内阻r=≈1.8１Ω．②由电路图可知,相对于电源来说,电流表采用内接法,电动势测量值与真实值相等，电源内阻测量值大于真实值.故答案为:①1.45;1.81；②相等；偏大.【点评】要掌握应用图象法处理实验数据，会根据图象求电源电动势与内阻;会分析测电源电动势与内阻实验的系统误差.四、计算题(共３4分）1４．如图，真空中ｘＯy平面直角坐标系上的AＢC三点构成等边三角形,边长Ｌ=２.0m,若将电荷量均为q=+2.０×10﹣６C的两点电荷分别固定在A、B点,已知静电力常量k＝9.０×1０9Ｎ•m２／C2,求：(１）两点电荷间的库仑力大小;(2)Ｃ点的电场强度的大小和方向.【考点】库仑定律;电场强度.【专题】电场力与电势的性质专题．【分析】（１）根据库仑定律公式F=k列式求解即可;(2）先求解两个电荷单独存在时在C点的场强,然后根据平行四边形定则合成得到C点的场强．【解答】解：（1）电荷量均为q＝+２.0×1０﹣6Ｃ的两点电荷分别固定在Ａ、B点,静电力为:Ｆ＝k=9.0×1０９×＝9．0×10﹣３N;（２)A、B点电荷在C点产生的场强大小相等，均为:E1＝ｋ=9．0×109×＝4.5×１03N/ＣA、B点电荷在Ｃ点的合场强大小为:E=2E1cｏs30°=2×4.5×１0３N／C×＝7．８×1０3N/Ｃ场强方向沿着y轴正方向;答：（１）两点电荷间的库仑力大小为9．0×1０﹣3N;（２）C点的电场强度的大小为7.８×103N／Ｃ,方向为＋y轴正方向．【点评】本题考查了库仑定律和电场强度的矢量合成问题,关键是根据平行四边形定则合成,基础问题.15．如图所示电路图，电源的电动势为E=２０V,内阻为r＝7．０Ω，滑动变阻器的最大阻值为１5Ω,定值电阻R０=３Ω.（1)当R为何值时，电源的输出功率最大?最大值为多少?(2）当R为何值时,Ｒ消耗的功率最大?最大值为多少?【考点】电功、电功率.【专题】恒定电流专题.【分析】(1)当内外电阻相等时,电源的输出功率最大;最大值为P m=；（2)将R0看成电源的内阻，当等效电源的内电阻等于R时,Ｒ的功率最大.【解答】解：（1）当外电阻与内阻相等时,输出功率最大．即:R+R0=r解得:Ｒ=7.5﹣3=4.5Ω最大值为：Ｐm==＝1３．３W；(2)将R0等效为电源内阻,则等效内阻为：ｒ′＝7+3=１０Ω;当滑动变阻器阻值与等效内阻相等时，R消耗的功率最大;故有：Ｒ=10Ω；最大值为：P′＝==10W;答：(1)当Ｒ为4．5Ω何值时，电源的输出功率最大;最大值为13．3W(2）当R=1０Ω时,R消耗的功率最大，最大值为10W．【点评】本题考查功率公式的应用;解题的关键要知道电源的内电阻与外电阻相等时,电源的输出功率最大.注意明确等效电阻的应用．16.如图所示,两平行金属板间距为d,电势差为Ｕ，板间电场可视为匀强电场；金属板下方有一磁感应强度为B的匀强磁场．带电量为+q、质量为ｍ的粒子,由静止开始从正极板出发，经电场加速后射出,并进入磁场做匀速圆周运动．忽略重力的影响，求:（1)匀强电场场强E的大小；（2)粒子从电场射出时速度ｖ的大小；（3）粒子在磁场中做匀速圆周运动的半径Ｒ.。

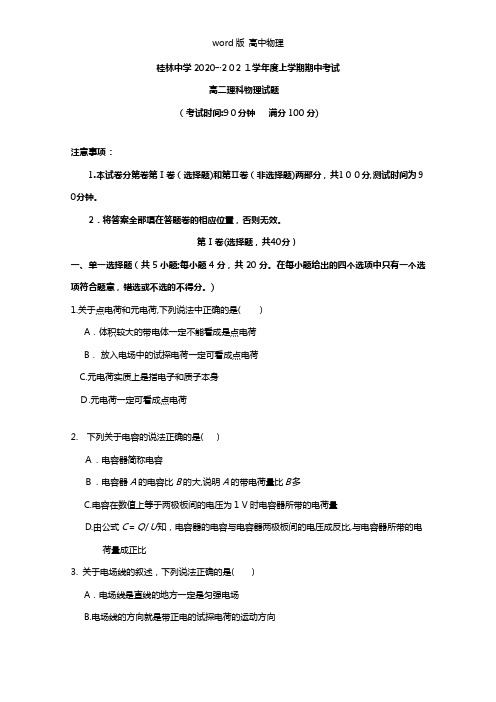

桂林中学2020┄２0２１学年度上学期期中考试高二理科物理试题（考试时间:9０分钟满分100分)注意事项：1.本试卷分第卷第Ⅰ卷（选择题)和第Ⅱ卷（非选择题)两部分，共1００分,测试时间为９0分钟。

2．将答案全部填在答题卷的相应位置，否则无效。

第Ⅰ卷(选择题，共40分）一、单一选择题（共5小题;每小题4分，共20分。

在每小题给出的四个选项中只有一个选项符合题意，错选或不选的不得分。

)1.关于点电荷和元电荷,下列说法中正确的是( )A．体积较大的带电体一定不能看成是点电荷B．放入电场中的试探电荷一定可看成点电荷C.元电荷实质上是指电子和质子本身Ｄ.元电荷一定可看成点电荷2. 下列关于电容的说法正确的是( )Ａ．电容器简称电容Ｂ．电容器A的电容比B的大,说明A的带电荷量比Ｂ多C.电容在数值上等于两极板间的电压为1 V时电容器所带的电荷量D.由公式C＝Ｑ/Ｕ知，电容器的电容与电容器两极板间的电压成反比,与电容器所带的电荷量成正比3. 关于电场线的叙述，下列说法正确的是( )A．电场线是直线的地方一定是匀强电场B.电场线的方向就是带正电的试探电荷的运动方向C.点电荷只受电场力作用时，加速度的方向总是与所在处的电场线的切线重合D.画有电场线的地方有电场，没画电场线的地方就不存在电场4.用控制变量法,可以研究影响平行板电容器电容的因素,设两极板正对面积为Ｓ，极板的距离为d,静电计指针偏角为θ。

实验中极板所带电荷量不变，若( )A.保持S不变,增大d,则θ变大B．保持S不变,增大d，则θ变小C.保持ｄ不变,减小S,则θ变小Ｄ.保持d不变,减小S，由θ不变5.如图中Ａ、B、C三点都在匀强电场中,已知AC⊥BＣ，∠ABC＝60°,ＢC =2０cｍ，把一个电荷量q＝１0-5C的正电荷从A移到B，静电力做功为零，从B 移到C,静电力做功为－１.73×１０－３J,则该匀强电场的场强大小和方向是( ）A.８６５V/ｍ,垂直ＡC向左B.86５V/m,垂直ＡＣ向右Ｃ．1000 V/m，垂直ＡB斜向上Ｄ．１000 V／m,垂直ＡB斜向下二、不定项选择题（共５小题；每小题4分,共20分。

广西省桂林中学2021 2021学年高二上学期期中考试物理（理）试卷广西省桂林中学2021-2021学年高二上学期期中考试物理（理）试卷桂林市中学2022-2022学年第一学期期中考试高二理科物理试题（考试时间：90分钟，满分100分）注意事项：1.本试卷分为第一卷（多项选择题）和第二卷（非多项选择题），共100分，考试时间90分钟。

2．将答案全部填在答题卷的相应位置，否则无效。

第一卷（选择题，共40分）一、选择题（共10小题；每小题4分，共40分。

在每小题给出的四个选项中至少有一个选项符合题意，全对得4分,漏选得2分,错选不得分。

）1.两个放在绝缘架上的相同金属球，相距r，球的半径比r小得多，带电量大小分别为q和3q，相互斥力为3f。

现将这两个金属球接触后再放回原处，则它们之间的相互作用力将变为（）（a） F（b）4f（c）4f/3（d）除上述三个答案之外的值2.关于电场线的叙述，下列说法正确的是()a．电场线是直线的地方一定是匀强电场b、电场线的方向是带正电的测试电荷的运动方向c．点电荷只受电场力作用时，加速度的方向总是与所在处的电场线的切线重合d．画有电场线的地方有电场，没画电场线的地方就不存在电场3.如图所示，a、B和C是电场线上的三个点，电场线的方向是从a到C。

B之间的距离等于B和C之间的距离。

使用φa、φB、φC和EA，EB和EC分别代表三个点的电势和场强，可判断为（a）φa＞φb＞φcb.φa-φb＝φb-φcc．ｅa＞ｅb＞ｅcd．ｅa＝ｅb＝ｅc4.以下关于电容的陈述是正确的：（a）电容器缩写为电容b．电容器a的电容比b的大，说明a的带电荷量比b多c、当两个极板之间的电压为1V时，电容在数值上等于电容器携带的电荷量d．由公式c＝q/u知，电容器的电容与电容器两极板间的电压成反比，与电容器所带的与电荷量成正比5.如图中a、b、c三点都在匀强电场中，已知ac⊥bc，∠abc＝60°，bc＝20cm，把一个电荷量q＝105c的正电荷从a移到b，静电力做－abc功为零，从b移到c，静电力做功为－1.73×103j，则该匀强电场的－场强大小和方向是()a、 865v/m，垂直交流左b.865v/m，垂直交流右c.1000v/m，垂直AB向上倾斜d.1000v/m，垂直AB向下倾斜6.一个带电油滴在匀强电场e中的运动轨迹如图中虚线所示，电场方向竖直向下。

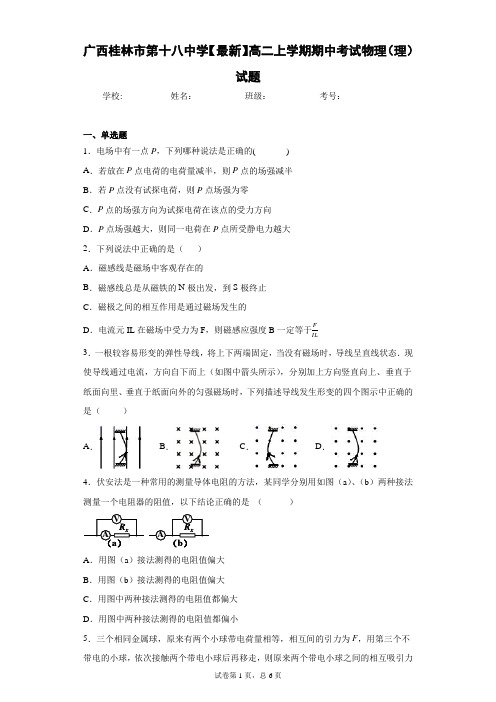

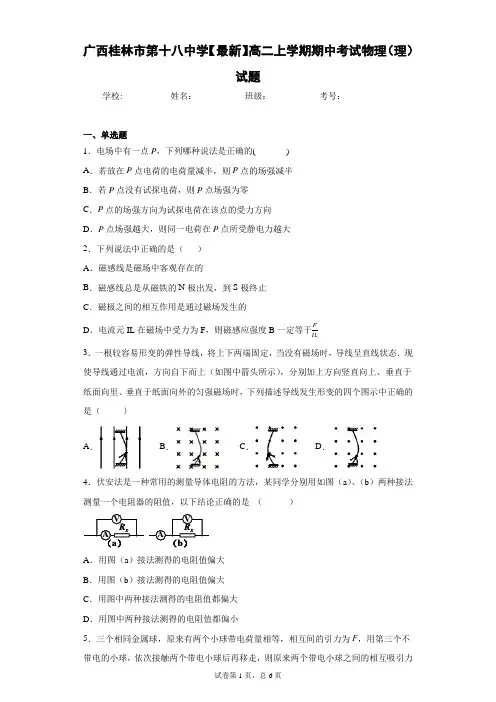

广西桂林市第十八中学【最新】高二上学期期中考试物理（理）试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．电场中有一点P，下列哪种说法是正确的()A．若放在P点电荷的电荷量减半，则P点的场强减半B．若P点没有试探电荷，则P点场强为零C．P点的场强方向为试探电荷在该点的受力方向D．P点场强越大，则同一电荷在P点所受静电力越大2．下列说法中正确的是（）A．磁感线是磁场中客观存在的B．磁感线总是从磁铁的N极出发，到S极终止C．磁极之间的相互作用是通过磁场发生的D．电流元IL在磁场中受力为F，则磁感应强度B一定等于FIL3．一根较容易形变的弹性导线，将上下两端固定，当没有磁场时，导线呈直线状态．现使导线通过电流，方向自下而上（如图中箭头所示），分别加上方向竖直向上、垂直于纸面向里、垂直于纸面向外的匀强磁场时，下列描述导线发生形变的四个图示中正确的是（）A．B．C．D．4．伏安法是一种常用的测量导体电阻的方法，某同学分别用如图（a）、（b）两种接法测量一个电阻器的阻值，以下结论正确的是（）A．用图（a）接法测得的电阻值偏大B．用图（b）接法测得的电阻值偏大C．用图中两种接法测得的电阻值都偏大D．用图中两种接法测得的电阻值都偏小5．三个相同金属球，原来有两个小球带电荷量相等，相互间的引力为F，用第三个不带电的小球，依次接触两个带电小球后再移走，则原来两个带电小球之间的相互吸引力变为 A ．2F B ．4F C ．8F D ．38F 6．如图所示，直线A 是电源的路端电压和电流的关系图线，直线B 、C 分别是电阻R 1、R 2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则( )A ．R 1接在电源上时，电源的效率高B ．R 2接在电源上时，电源的效率高C ．R 2接在电源上时，电源的输出功率大D ．电源的输出功率一样大7．如图，在竖直放置的光滑的半圆弧形绝缘固定细管的圆心O 处放一个固定的点电荷，将质量为m 、带电量为+q 的可视为质点的小球从圆管的水平直径端点A 由静止释放，小球沿细管滑到最低点B 时，对管壁恰好无压力，则放于圆心处的点电荷在OB 中点处的电场强度的大小为（ ）A ．4mgqB ．3mgqC ．2mgqD ．12mgq8．如图所示，在正交的匀强电场和磁场的区域内(磁场水平向内)，有一粒子恰能沿直线飞过此区域(不计粒子重力)( )A ．若粒子带正电，E 方向应向右B ．若粒子带负电，E 方向应向上C ．若粒子带正电，E 方向应向上D ．不管粒子带何种电，E 方向都向下9．如图所示，空间存在水平向左的匀强电场和垂直纸面向里的匀强磁场．在该区城中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球.O 点为圆环的圆心，a 、b 、c 、d 为圆环上的四个点，a 点为最高点，c 点为最低点，b 、O 、d 三点在同一水平线上．已知小球所受电场力与重力大小相等，现将小球从环的顶端a 点由静止释放，下列判断正确的是A ．小球能越过d 点并继续沿环向上运动B ．当小球运动到c 点时，所受洛伦兹力最大C ．小球从a 点运动到b 点的过程中，重力势能减小，电势能减小D ．小球从b 点运动到c 点的过程中，电势能增大，动能增大二、多选题10．如图所示，纸面内间距均为L 的A 、B 、C 三点位于平行于纸面的匀强电场中．电荷量为q=1.0×10-5C 的负电荷由A 点移动到C 点克服电场力做功为51 4.010W J -=⨯，该电荷由C 点移动到B 点电场力做功为W 2=2.0×10-5J ．若B 点电势为零，以下说法正确的是A ．A 点的电势为2VB ．A 点的电势为-2VC ．匀强电场的方向为由C 点指向A 点D ．匀强电场的方向为垂直于AC 指向B点11．如图所示，在真空中一条竖直向上的电场线上有a 、b 两点．一带电质点在a 处由静止释放后沿电场线向下运动，到达b 点时速度恰好为零．则下面说法正确的是( )A ．该带电质点一定带正电荷B ．该带电质点一定带负电荷C ．b 点的电场强度大于a 点的电场强度D ．质点在b 点所受到的合力一定为零12．如图，由两块相互靠近的平行金属板组成的平行板电容器的极板N 与静电计相接，极板M接地，静电计的外壳也接地．用静电计测量平行板电容器两极板间的电势差U．在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度．在整个实验过程中，保持电容器所带电量Q不变，下面哪些操作将使静电计指针张角变小（）A．将M板向下平移B．将M板沿水平向右方向靠近N板C．在M、N之间插入云母板D．将M板向上移动的同时远离N板13．如图所示电路，开始时K处于断开状态，A1、A2、V1、V2示数分别为I1、I2、U1、U2，现将K闭合，下列对各表读数的变化情况判断正确的是（）A．U1减小B．U2减小C．I1增大D．I2增大三、实验题14．在“测定金属的电阻率”的实验中（1）某同学用螺旋测微器测金属丝直径时，测得结果如图1所示，则该金属丝的直径为_____mm。

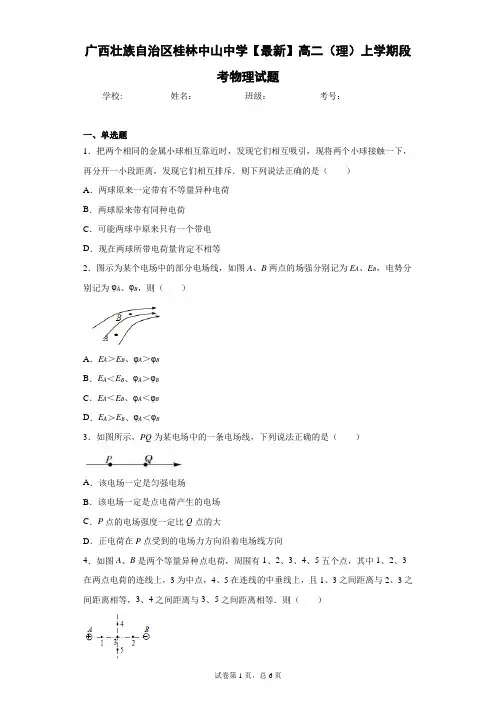

广西壮族自治区桂林中山中学【最新】高二（理）上学期段考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．把两个相同的金属小球相互靠近时，发现它们相互吸引，现将两个小球接触一下，再分开一小段距离，发现它们相互排斥．则下列说法正确的是（）A．两球原来一定带有不等量异种电荷B．两球原来带有同种电荷C．可能两球中原来只有一个带电D．现在两球所带电荷量肯定不相等2．图示为某个电场中的部分电场线，如图A、B两点的场强分别记为E A、E B，电势分别记为φA、φB，则（）A．E A＞E B、φA＞φBB．E A＜E B、φA＞φBC．E A＜E B、φA＜φBD．E A＞E B、φA＜φB3．如图所示，PQ为某电场中的一条电场线，下列说法正确的是（）A．该电场一定是匀强电场B．该电场一定是点电荷产生的电场C．P点的电场强度一定比Q点的大D．正电荷在P点受到的电场力方向沿着电场线方向4．如图A、B是两个等量异种点电荷，周围有1、2、3、4、5五个点，其中1、2、3在两点电荷的连线上，3为中点，4、5在连线的中垂线上，且1、3之间距离与2、3之间距离相等，3、4之间距离与3、5之间距离相等．则（）A ．1、2两点电场强度相同B ．4、5两点电场强度不相同C ．1、2两点电势相等D ．4、5两点电势不相等5．下列各组物理量中，由电场自身性质决定的是（ ）A ．电场力、电场强度B ．电场强度、电势差C ．电场力做的功、电势能D ．电势差、电势能6．对公式ab U E d的理解，下列说法正确的是（ ） A ．此公式为比值定义式，故适用于计算任何电场中a 、b 两点间的电势差B ．同一个电场中a 点和b 点距离越大，则这两点的电势差越大C ．公式中d 是指a 点和b 点之间的直线距离D ．公式中的d 是a 、b 两个等势面间的垂直距离7．在如图所示的电路中，a 、b 、c 为三个相同的灯泡，其电阻值均大于电源内阻，当变阻器R 的滑动触头P 向上移动时，下列判断中正确的是（ ）A ．b 灯变暗，a 、c 灯变亮B ．a 、b 、c 灯泡全变亮C ．电源输出功率增大D ．电源的供电效率增大8．在如图所示电路中，电源电动势为12V ，电源内阻为1.0Ω，电路中的电阻0R 为1.5Ω，小型直流电动机M 的内阻为0.5Ω。

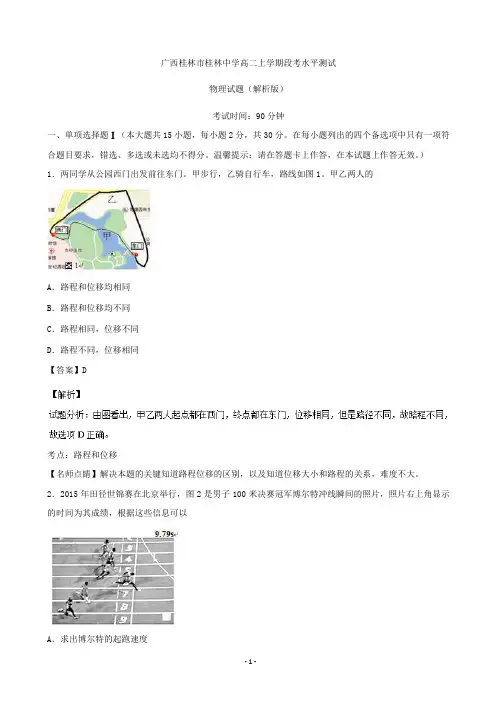

广西桂林市桂林中学高二上学期段考水平测试物理试题（解析版）考试时间：90分钟一、单项选择题Ⅰ（本大题共15小题，每小题2分，共30分。

在每小题列出的四个备选项中只有一项符合题目要求，错选、多选或未选均不得分。

温馨提示：请在答题卡上作答，在本试题上作答无效。

）1．两同学从公园西门出发前往东门。

甲步行，乙骑自行车，路线如图1。

甲乙两人的A．路程和位移均相同B．路程和位移均不同C．路程相同，位移不同D．路程不同，位移相同【答案】D考点：路程和位移【名师点睛】解决本题的关键知道路程位移的区别，以及知道位移大小和路程的关系，难度不大。

2．2015年田径世锦赛在北京举行，图2是男子100米决赛冠军博尔特冲线瞬间的照片，照片右上角显示的时间为其成绩，根据这些信息可以A．求出博尔特的起跑速度B ．求出博尔特的冲线速度C ．求出博尔特全程的平均速度D ．排出各选手的最终名次【答案】C考点：速度【名师点睛】生活中比较运动快慢通常有两种方法，即比较相同时间内通过的路程多少或通过相同路程所用时间的多少，但统一的方法是直接比较速度的大小。

3．做匀加速直线运动的物体，位移与时间的关系满足2132x t t =+（m ），其初速度是 A ．3 m/sB ．2 m/sC ．1 m/sD ．12m/s 【答案】A【解析】 试题分析：由22011322x v t at t t =+=+，得初速度03/v m s =，加速度2/1a m s =，故选项A 正确。

考点：匀变速直线运动的位移与时间的关系 【名师点睛】解决本题的关键掌握匀变速直线运动的位移时间公式2012x v t at =+。

4．足球运动员头球时，头部对球的作用力是F ，球对头部的反作用力是F ′，则A ．F 大于F ′B ．F 与F ′大小相等C ．先有F 后有F ′D ．先有F ′后有F【答案】B【解析】试题分析：足球运动员头球时，头部对球的作用力是F ，球对头部的反作用力是F ′，根据牛顿第三定律，作用力和反作用力大小相等，方向相反，同时产生、同时消失，故选项B 正确。

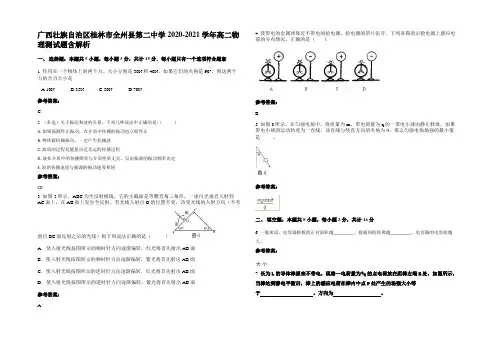

广西壮族自治区桂林市全州县第二中学2020-2021学年高二物理测试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 作用在一个物体上的两个力、大小分别是30N和40N，如果它们的夹角是90°，则这两个力的合力大小是A.10NB.35NC.50ND.70N参考答案：C2. （多选）关于振动和波的关系，下列几种说法中正确的是:（）A. 如果振源停止振动，在介质中传播的振动也立即停止B. 物体做机械振动，一定产生机械波C. 波动的过程是能量由近及远的传播过程D. 波在介质中的传播频率与介质性质无关，仅由振源的振动频率决定E. 波的传播速度与振源的振动速度相同参考答案：CD3. 如图-5所示，ABC为全反射棱镜，它的主截面是等腰直角三角形，一束白光垂直入射到AC面上，在AB面上发生全反射。

若光线入射点O的位置不变，改变光线的入射方向（不考虑自BC面反射之后的光线）则下列说法正确的是（）A．使入射光线按图所示的顺时针方向逐渐偏转，红光将首先射出AB面B．使入射光线按图所示的顺时针方向逐渐偏转，紫光将首先射出AB面C．使入射光线按图所示的逆时针方向逐渐偏转，红光将首先射出AB面D．使入射光线按图所示的逆时针方向逐渐偏转，紫光将首先射出AB面参考答案：A 4. 使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列各图表示验电器上感应电荷的分布情况，正确的是（）参考答案：B5. 如图8所示，在匀强电场中，将质量为m、带电荷量为q的一带电小球由静止释放，如果带电小球的运动轨迹为一直线，该直线与竖直方向的夹角为θ，那么匀强电场场强的最小值是。

参考答案：二、填空题：本题共8小题，每小题2分，共计16分6. 一般来说，电容器极板的正对面积越_________、极板间的距离越_________，电容器的电容就越大。

参考答案：7. 长为L的导体棒原来不带电，现将一电荷量为+q的点电荷放在距棒左端R处，如图所示，当棒达到静电平衡后，棒上的感应电荷在棒内中点P处产生的场强大小等于，方向为。
