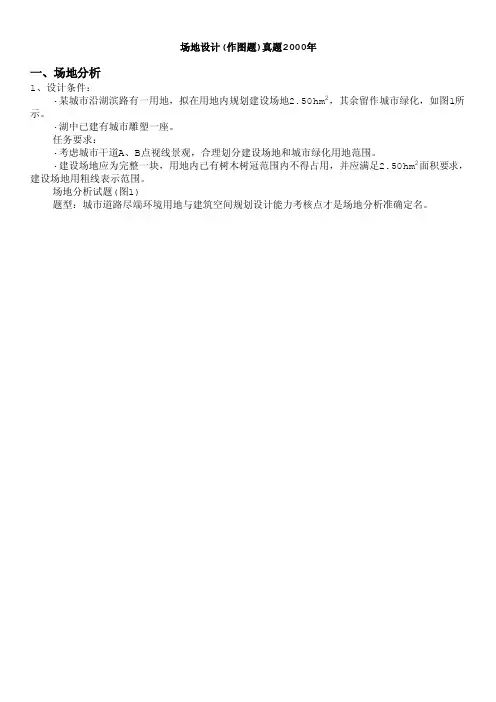

场地设计(作图题)真题2000年一、场地分析1、设计条件：·某城市沿湖滨路有一用地，拟在用地内规划建设场地2.50hm2，其余留作城市绿化，如图1所示。
·湖中已建有城市雕塑一座。
任务要求：·考虑城市干道A、B点视线景观，合理划分建设场地和城市绿化用地范围。
·建设场地应为完整一块，用地内已有树木树冠范围内不得占用，并应满足2.50hm2面积要求，建设场地用粗线表示范围。
场地分析试题(图1)题型：城市道路尽端环境用地与建筑空间规划设计能力考核点才是场地分析准确定名。
图1 场地平面二、建筑剖面2、设计条件：·某场地剖面见图1，拟在已建办公楼北侧新建办公楼和住宅楼各一栋，新建办公楼及住宅楼剖面见建筑要求示意。
·已建及新建建筑均为等长条形建筑，建筑方位均为正南北，并按行列式排列。
·当地住宅日照间距系数为1:1.5。
任务要求：·在满足消防及日照条件下布置新建建筑，并要求三栋建筑占地最少。
·标注场地剖面中各建筑物的水平距离。
建筑要求示意：拟建办公楼剖面拟建住宅楼剖面场地剖面试题附图(图1)场地剖面试题已变成考地上建造一栋最大可建建筑剖面，之后将变成可建两栋或多栋不同性质建筑考题。
图1 场地剖面三、室外停车场3、设计条件：·在某风景区坡地上建设一个停车场，坡地西高东低，用地范围见图1。
·根据地形条件布置尽可能多的车位(其中含残疾人停车位5个)，停车场内车行道及通向景区道路的通道宽度均不小于7.00m，车行道要求贯通，一律采用垂直方式停车，其停车位的长向与斜地面的纵坡方向之间的夹角不应小于60°。
·沿用地线周边至少留出2.50m宽绿化带(残疾人停车通道处可不设)，车位布置见要求示意。
任务要求：·保持原有地形不变，给出停车场内各停车带的位置，分别标明其长度、宽度、停车数量(可不绘车位)，注明停车位总数。
早锻炼场地划分示意图①号场地（跑道）
投放器材：跨栏、钻圈
动作技能：跑、钻
②号场地（舞台）
投放器材：呼啦圈、体操垫、健美操
动作技能：爬、翻、滚、钻
③号场地（操场）
投放器材：皮球、大象套圈、保龄球
动作技能：拍、传球、投
④号场地（沙池、花廊）
投放器材：沙包
动作技能：跳、投
⑤号场地（草地）
投放器材：羊角球
动作技能：跳
⑥号场地（大型玩具）
投放器材：大型综合玩具
动作技能：走、钻、爬、攀
户外活动场地划分示意图①号场地（跑道）
投放器材：跨栏、钻圈、脚踏车
动作技能：跑、钻、平衡、走
②号场地（舞台）
投放器材：跳绳、呼啦圈、平衡木
动作技能：跳、钻、平衡
③号场地（操场）
投放器材：皮球、足球、足球门
动作技能：拍、传球、投球、踢球
④号场地（沙池、花廊）
投放器材：沙包、毽子、踩高跷
动作技能：跳、投、踢、平衡
⑤号场地（草地）
投放器材：扭扭车、跷跷板、摇摇车
动作技能：骑、平衡
⑥号场地（大型玩具）
投放器材：大型综合玩具
动作技能：走、钻、爬、攀。
08J933-1：体育场地与设施（一）本图集适用于新建、改建、扩建的用于比赛、训练、休闲健身的体育场地。
供建设单位、设计人员、施工单位与教学单位等参考与选用。
本图集包括球类、田径、场地设施构造三部分内容，以常用体育场地与设施为主。
球类主要包括：足球、篮球、排球、沙滩排球、乒乓球、羽毛球、网球、手球、曲棍球、棒球、垒球、保龄球、高尔夫球练习场、地掷球、台球、门球、壁球共17种球类的场地与设施的尺寸及相关技术要求。
田径主要包括室外田径场、室内田径馆场地与设施的尺寸及相关技术要求。
场地设施构造主要包括：球类及田径场地地面构造一般做法，排水沟一般构造做法、足球、篮球、排球、羽毛球、网球、曲棍球、棒球、垒球的围网详图。
本图集中各类场地与设施按不同使用目的与要求进行分类，分为比赛场地、训练场地、休闲健身场地三个类别，按照不同类别提出相应的场地尺寸、技术要求与构造做法。
图集采用图纸、文字、表格、图片等形式综合阐述，内容全面、条理清楚、数据详实，便于使用者选用参考。
本图集将对国内体育设施的建设和体育运动的开展起到积极地指导和推动作用。
目录目录 1A 总说明总说明A1B 名词解释名词解释B1球类C 足球足球场地技术要求C1足球场地分类C211人制足球比赛场地平面图C35人制足球比赛场地平面图C47、4、3人制足球场地平面图C5室外装卸式足球门节点详图C6室外足球场地喷洒及排水示意图C7室外足球场地成品排水沟布置图C8D 篮球篮球场地技术要求D1篮球场地分类D2篮球比赛及休闲健身场地平面图D3篮架详图及排水示意图D4E 排球排球场地技术要求E1排球场地分类E2排球场地平面及球网立面图E3排球网柱插穴节点详图E4F 沙滩排球沙滩排球场地技术要求F1沙滩排球场地平面及球网立面图F2G 乒乓球乒乓球场地技术要求G1乒乓球场地分类G2乒乓球场地布置及室内净高要求G3H 羽毛球羽毛球场地技术要求H1羽毛球场地分类H2羽毛球单、双打场地平面及立面图H3 J 网球网球场地技术要求J1网球场地分类J2网球场地平面图J3网球场地排水及渗水盲沟布置图J4网球场球网、练习墙详图J5网球场网柱详图J6K 手球手球场地技术要求K17人制手球比赛场地平面图K2L 曲棍球曲棍球场地技术要求L1曲棍球场地分类L2曲棍球比赛场地平面图L3曲棍球护网、高网、球门详图L4曲棍球场地喷洒及排水示意图L5曲棍球护网、高网关系及基础详图L6 M 棒球棒球场地技术要求M1棒球场地平面图M2棒球内场平面图M3棒球内场设施详图M4棒球场地盲沟及排水沟图M5棒球外场设施构造详图M6N 垒球垒球场地技术要求N1垒球场地平面及排水示意图N2垒球内场平面及设施详图N3P 保龄球保龄球场地技术要求P1保龄球四球道平、剖面图P2保龄球球道宽度表P3Q 高尔夫练习场高尔夫练习场地技术要求Q1高尔夫球练习场地平面及详图Q2R 地掷球地掷球场地技术要求R1地掷球场地尺寸图及详图R2S 台球台球场地技术要求S1台球场地分类S2T 门球门球场地技术要求T1门球场地平面及球门、终点柱详图T2门球场地排水、隔离边墙详图T3U 壁球壁球场地技术要求U1单打壁球场地尺寸图U2双打壁球场地尺寸图U3田径V 室外田径场地室外田径场地技术要求V1400m标准跑道平面图V3半圆式小型跑道规格表及示意图V4 其他形式跑道示意图V5专业比赛场地设施综合布置图V6休闲健身场地综合布置图V7400m标准跑道详图及周长计算V8 400m标准跑道及终点柱详图V9障碍水池在跑道内障碍跑道详图V10 障碍水池在跑道外障碍跑道详图V11 半圆区边石、基准桩详图V12道牙详图V13排水分区及排水沟布置图V14室外田径场地排水剖面图V15体育场成品设施位置示意图V16体育场成品排水沟及沉砂井详图V17 体育场成品集沙槽及边石详图V18跳远、三级跳远场地技术要求V19跳远、三级跳远平面图及详图V20跳远起跳板详图V21落地区剖面图V22跳高场地技术要求及平面、详图V23 撑杆跳高场地技术要求及平面图V24 撑杆跳高插穴详图V25推铅球场地技术要求及平面图V26推铅球场地投掷圈详图V27掷铁饼场地技术要求V28掷铁饼场地平面图V29铁饼场地投掷圈详图V30掷链球场地技术要求V31掷链球场地平面图V32链球场地投掷圈详图V33掷链球和掷铁饼两用护笼平面图V34 掷标枪场地技术要求V35掷标枪场地平面图V36W 室内田径馆室内田径馆技术要求W1200m标准室内跑道平面图W2200m标准室内跑道及设施布置图W3 200m标准室内跑道长度计算W4 200m标准室内跑道弯道详图W5200m标准室内跑道直跑道详图W6推铅球场地平面图W7铁饼、链球、标枪和铅球训练设施W8 场地设施构造X 场地地面构造场地构造技术要求X1合成面层场地构造做法X2木地板面层场地构造做法X4天然草坪面层场地构造做法X9土质面层场地构造做法X11场地构造详图X13Y 排水沟及围网基础构造室内、外场地排水沟详图Y1室外排水沟和沉砂井详图Y2预制钢筋混凝土排水沟盖板详图Y4沉砂井沟盖板及排水沟箅子详图Y5成品排水沟箅子详图Y6室外场地围网详图Y7相关技术资料。
一级注册建筑师考试《建筑方案设计（作图题）》真题解析（2021年真题）学生文体活动中心（2021年真题）一、设计任务书（一）任务描述华南地区某大学拟在校园内新建一座两层高的学生文体活动中心，总建筑面积约6700m2。
（二）用地条件建设用地东侧、南侧均为教学区，北侧为宿舍区，西侧为室外运动场，用地内地势平坦，用地及周边条件详见地形图（图3－17－1）。
（三）总平面设计要求在用地红线范围内，合理布置建筑（建筑物不得超出建筑控制线）、露天剧场、道路、广场、停车场及绿化。
1．露天剧场包括露天舞台和观演区，露天舞台结合建筑外墙设置，面积210m2，进深10m；观演区结合场地布置，面积600m2。
2．在建筑南、北侧均设400m2人员集散广场和200m2非机动车停车场。
3．设100m2的室外装卸场地（结合建筑的舞台货物装卸口设置）。
（四）建筑设计要求学生文体活动中心由文艺区、运动区和穿越建筑的步行通道组成。
要求分区明确，流线合理，联系便捷。
各功能用房、面积及要求详见表3－17－1、表3－17－2。
主要功能关系见示意图（图3－17－2）。
1．步行通道步行通道穿越建筑一层，宽度为9m，方便用地南、北两侧学生通行，并作为本建筑文艺区和运动区主要出入口的通道。
2．文艺区主要由文艺区大厅、交流大厅、室内剧场、多功能厅、排练室、练琴室等组成。
各功能用房应合理布置、互不干扰。
（1）一层文艺区大厅主要出入口临步行通道一侧设置。
大厅内设1部楼梯和2部电梯，大厅外建筑南侧设一部宽度不小于3m的室外大楼梯，联系二层交流大厅。
多功能厅南向布置，两层通高，与文艺区大厅联系紧密，且兼顾合成排练使用，通过二层走廊或交流大厅可观看多功能厅活动。
（2）二层交流大厅为文艺区和运动区的共享交流空间，兼作剧场前厅及休息厅；二层交流大厅应合理利用步行通道上部空间，与运动区联系紧密，可直接观看羽毛球厅活动。
（3）室内剧场的观众厅及舞台平面尺寸为27m×21m，观众席250座，逐排升起，观众席1／3的下部空间需利用；观众由二层交流大厅进场，经一层文艺区大厅出场，观众厅进出口处设置声闸。

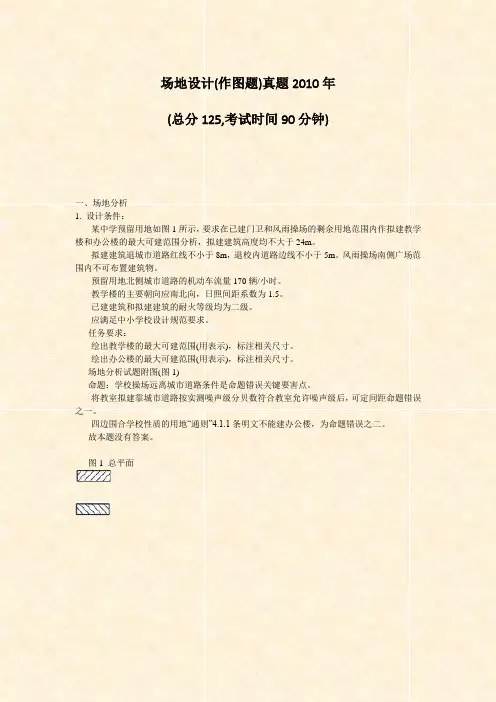

场地设计(作图题)真题2010年(总分125,考试时间90分钟)一、场地分析1. 设计条件：·某中学预留用地如图1所示，要求在已建门卫和风雨操场的剩余用地范围内作拟建教学楼和办公楼的最大可建范围分析，拟建建筑高度均不大于24m。
·拟建建筑退城市道路红线不小于8m，退校内道路边线不小于5m。
风雨操场南侧广场范围内不可布置建筑物。
·预留用地北侧城市道路的机动车流量170辆/小时。
·教学楼的主要朝向应南北向，日照间距系数为1.5。
·已建建筑和拟建建筑的耐火等级均为二级。
·应满足中小学校设计规范要求。
任务要求：·绘出教学楼的最大可建范围(用表示)，标注相关尺寸。
·绘出办公楼的最大可建范围(用表示)，标注相关尺寸。
场地分析试题附图(图1)命题：学校操场远离城市道路条件是命题错误关键要害点。
·将教室拟建靠城市道路按实测噪声级分贝数符合教室允许噪声级后，可定间距命题错误之一。
·四边围合学校性质的用地“通则”4.1.1条明文不能建办公楼，为命题错误之二。
故本题没有答案。
图1 总平面二、场地剖面2. 设计条件：·场地剖面如图1所示。
·拟在保护建筑与古树之间建一配套用房，要求配套用房与保护建筑的间距最小；拟在古树与城市通路之间建会所、9层住宅楼、11层住宅楼各一栋，要求建筑布局紧凑，使拟建建筑物与古树及城市道路的距离尽可能大。
·建筑物均为条形建筑，正南向布局，拟建建筑物的剖面及尺寸见示意图。
拟建建筑物不意图(单位：m)·保护建筑的耐火等级为三级，其他已建、拟建建筑均为二级。
·当地居住建筑的日照间距系数为1.5。
·应满足国家有关规范要求。
任务要求：·根据设计条件在场地剖面图上绘出拟建建筑物。
·标注各建筑物之间及建筑物与A点、城市道路红线之间的距离。
篮球场馆灯光照明设计及布置示意图一、室内篮球馆灯具宜采取下列布置方式：1、直接照明灯具布置:（1)顶部布置：灯具布置在场地上方，光束垂直于场地平面的布置方式。
(2)两侧布置:灯具布置在场地两侧，光束非垂直于场地平面的布置方式。
（3)混合布置:顶部布置和两侧布置相结合的方式.2、灯具布置应符合下列使用要求：(1)顶部布置宜选用对称型配光的灯具，适用于主要利用低空间，对地面水平照度均匀度要求较高，且无电视转播要求的体育馆。
图：6—3—21(2)两侧布灯宜选用非对称型配光灯具，布置在马道上，适用于垂直照度要求较高以及有电视转播要求的体育馆.两侧布灯时，灯具瞄准角不应大于65度。
图6。
3.2—2，灯具图：6.3。
2—3（3）混合布置宜选用多种配光形式的灯具,适用于大型综合性体育馆。
灯具的布置方式见顶部布置和两侧布置.（4）按照明灯具布置宜采用有中，宽光束配光的灯具，适用于层高较低，跨度较大及顶栅反射条件好的建筑空间，同时适用于对眩光限制较严格且无电视转播要求的体育馆,不适用于悬吊式灯具和安装马道的建筑结构。
图6。
3.2-5篮球馆灯具布置应符合以下规定：1、宜以带型布置于球场两侧,并应超出比赛场地端地1米。
2、灯具安装不应低于是12米。
3、以蓝框为中心直径4米内的圆区上方不应布置灯具。
4、灯具瞄准角度尽量低于65度。
5、篮球场两侧正面不能布置灯具直射球场。
二、室外篮球场1、室外篮球场应采用以下布灯方式：(1)两侧布置：灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧。
(2）四角布置：灯具与集中形式与灯杆相结合，布置在比赛场地四角。
（3）混合布置:两侧布置与四角布置相结合。
2、室外篮球场灯具布置应符合下列规定:(1)无电视转播时宜采用场地两侧立杆布灯方式。
(2）采用场地两侧布灯方式,灯具不宜布置在球框中心沿底线20度的范围内，灯杆底部与场地边线之间的距离不应小于1米，灯具高度宜满足灯具到场地中心线的垂直连线，与场地平面之间的夹角不宜小于25度.(3)任何照明方式下，灯杆的布置均不应防碍观众的视线。
场地设计(作图题)-室外停车场(一)(总分1012, 做题时间90分钟)**题任务书与解答任务书设计条件1．某单位拟扩建停车场，保留原有停车场入口，用地界线如图所示。
2．沿用地界线内侧至少留出2m宽绿化带，如果设计成纵横垂直排列停车方式时其转角处应退让1m。
3．垂直停车位尺寸为3m×6m，不少于4个残疾人停车位。
并设无障碍通道通向建筑入口。
4．车行道宽7m，并尽可能形成环形车道。
任务要求1.尽可能多地布置停车位并绘出位置、车位数、行车道、绿化带及残疾人停车位，并标注尺寸。
2．完成停车场作图并判断下列选择题。
SSS_TEXT_QUSTI分值: 100答案:[解析] 1．停车场出入口数量及其最小间距应满足《汽车库、修车库、停车场设计防火规范》要求。
2．合理布置停车带和行车道。
3．尽可能形成环形车道，方便通行。
4．停车位尽可能最多。
5．应设置残疾人车位。
[作图提示]1．根据《汽车库、修车库、停车场设计防火规范》，停车场停车数量大于50辆时需设2个出入口，且出入口之间的距离应大于10m。
2．停车场要贯通布置，形成回路。
3．残疾人车位应靠近建筑入口，并在后面设置残疾人通道。
选择题1.停车场共计停车( )辆。
A．68 B．69C．70 D．71SSS_SIMPLE_SINA B C D分值: 1答案:B2.残疾人停车位位于用地( )。
A．东面B．南面C．西面D．北面SSS_SIMPLE_SINA B C D分值: 1答案:D3.停车场出入口设置( )个，朝向( )。
A．2 东面B．3 东面C．2 东面和北面D．3 东面和北面SSS_SIMPLE_SINA B C D分值: 1答案:A**题任务书与解答任务书设计条件1．拟建停车场用地界线如图。
2．垂直停车位尺寸为3m×6m，水平停车位尺寸为3m×8m。
不少于4个残疾人停车位。
行车道宽7m，并应形成环路。
3．沿用地界线内侧至少留出2m宽绿化带，当垂直转角停车时应退让1m。
