400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。
★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。
一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。
跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。
标准田径场为半圆式400m跑道。
内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。
跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。
非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。
半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。
半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。
半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。
第一分道长度计算，以内突沿外缘外延30cm为准。
标准跑道全长400米，是指最内圈跑道的长度，包括两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为36米，即两条弯道周长为2×xxx×36＝226.08米，两条直道相等，直道长度＝（400－226.08）/2=86.96米。
田径场地设计布局和画法步骤一、田径场地设计、布局田径场有标准的和非标准的两类。
根据国际田联的竞赛规则规定，标准场地要符合下列条件：①周长400米。
②跑道至少6条，条件允许的情况下应设8-10条道。
⑧每条道宽至少1.22米，最宽为1.25米。
④所有分道线宽为5厘米。
⑤跑道的左右倾斜度最大不超过l：100，在跑进方向上的向下倾斜度不得超过l：1000。
⑥任何坚固、匀质，可以承受跑鞋鞋钉的地面，均可用于田径运动。
规则虽然对田径场地的形状未作明确规定，但如前所述，国际上公认的半圆式田径场是最好的一种，所以周长400米半圆式田径场地是国际田联允许的标准田径场地。
非标准田径场地主要有两点：一是周长不足400米。
二是形状不是半圆式田径场。
当然，非标准的田径场地上的跑道条数、道宽均根据空地面积而定。
这种场地多出现在学校、工厂、农村、部队等基层单位。
是为了适应群众性的体育活动和开展田径运动的需要，而就地设计的小型田径场地。
非标准田径场地的周长一般有200米、250米、300米、350米等几种。
（一）、标准田径场地的条件1、半径为36米的400米半圆式田径场地这种场地半径为36米，直段道长85.96米，弯道总长度228.08米，一个弯道长114.04米，跑道6—8条，道宽1.22米或者1.25米。
我国很多城市是这种规格的田径场。
它直道较长，半径是36米，所以达不到标准足球场的宽度，南北两端的观众观看足球赛和其他体育表演看不清。
2、半径37.898米的400米半圆式田径场地这种场地半径为37.898米，虽然半径的数字是小数点后3位，计算有点儿复杂，但直段长80米，一个弯道长120米，除了与37.70米半径规格场地有共同的优点外，还有一个优点：因直段、弯道都是整数，便于计算、丈量、画线。
这种场地是当前出现的新型标准场地。
（二）非标准的田径场地的条件1、非标准的半圆式田径场地周长一般有200米、250米、300米、350米等规格，跑道可为4—6条，条件许可的情况下可使道宽为1.22米，这样各外道的前伸数可和标准半圆式场地一样。

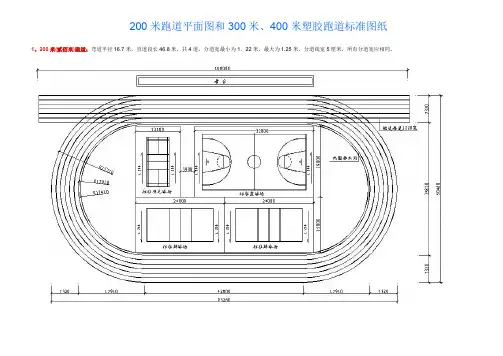

200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m 起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)跑道：弯道半径米，直道段长米，共4道，分道宽最小为1．22米，最大为米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准跑道：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽，每边留有3m余地。
（2）直道长=141-2×（26++）=（m）（3）弯道总长=2××=（m）（4）周长=+2×（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后处。
（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m 跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。
（9）1500m、3000m起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。
200米跑道平面图和300米、400米塑胶跑道尺度图纸1、200米(贰佰米)跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)尺度跑道：非尺度300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽1.22m，每边留有3m余地。
（2）直道长=141-2×（26+7.32+3.49）=67.38（m）（3）弯道总长=2×3.1416×26.30=165.24（m）（4）周长=165.24+2×67.23（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后32.62m处。
（3）100m跨栏跑起点同100m 起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前17.38m处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与尺度400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与尺度田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标记线。
不分道起跑的起点线是一条弧线。
标准田径场地平面示意图及画法
田径运动场地是进行田径运动教学、训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件，半圆式田径场是已被国内外普遍采用的竞赛场地，通常采用的弯道半径有36米、36．5米和37．898米。
国际业余田径联合会刊发的《田径设施手册》中认为，最好的是36．5米。
(一) 半圆式田径场地的平面结构
半圆式田径场的跑道是由两个18０度的半圆(弯道或称曲段)和两个对等的直段组成。
1．纵轴线
或称中线，为南、北走向，把场地的宽分为东、西两部分，它是绘图和修建场地的基线。
2．圆心
圆心在纵轴线上，场地两端的弯道各有一个圆心，它是画弯道内、外沿和各条分道线的圆心。
3．内突沿和外突沿
是跑道内侧、外侧永久性突起的边沿，宽5厘米，高5厘米，其宽度不计人跑道的宽度之内。
4．直、曲段分界线
是跑道直段和曲段(弯道)的交界线，它们必须通过圆心并垂直于纵轴线。
半
圆式田径场有四个直、曲段分界线，通常把终点处的直、曲段分界线称为第一直、曲段分界线，其余的按逆时针方向排列，依次为第二、第三、第四直、曲段分界线。
这四条分界线是测量跑道的基准线，必须在跑道的内、外突沿上做出准确的、明显的标志。
通常把第一、第二分界线之间的弯道叫第一弯道，第三、第四分界线之间的弯道叫第二弯道。
5．直段和直道
直段是第一、第二弯道之间的两段直跑道。
直道包括直段和直段两端的延长段，称为直道。
6．跑道宽和分道宽
跑道宽是指跑道内、外突沿之间的宽度，也称跑道总宽。
分道宽是指每一条跑道的宽度，即从内侧分道线的外沿到外侧分道线的外沿之间的宽度。
7．分道线
是相邻两条分道之阿的界线。
其宽度为5厘米，包括在内侧分道的宽度之内，即第一、二道之间的5厘米宽的分道线，包括在第一道的分道宽度之内。
8．计算线
是用做计算各分道线周长的“设想线”，又称“实跑线”。
根据《田径竞赛规则》规定，第一分道的周长应距内突沿的外缘0．30米计算；其余各道弯道的周长，应距内侧分道线的外缘0．20米计算。
如内沿无突沿，是用灰线画的，则其计算线也是从外缘0．20米计算。
计算线在跑道上是不画出来的，运动员实际是在这条未画出来的线上跑进，所以叫实跑线。
(二)田径场地的布局
田径场地的布局要合理和科学，对跳跃和投掷场地要充分利用跑道以外的空地(图3—3—2)。
在布局时注意以下几方面：
1．要符合田径竞赛规则的规定；
2．要有利于运动员技术水平的发挥和公平竞争；
3．尽量减小径赛与田赛项目之间的相互干扰；
4．确保使用安全；
5．有利于使用和保养。
根据场地采用的条件，以及竞技比赛规模、水平的需要，田径场地的布局还可以设计出多种，但只要按照布局应注意的几方面进行设计都是可行的。
