LED驱动电源安规及检测一、LED驱动电源所需认证LED驱动电源板，在标准认证和质量认证过程中，主要根据出口地要求进行相关资质认证，如产品独立外销销或者产品是外置电源，则需要认证的项目较多，也较全面；如给国内整机灯具产品配套，则根据灯具产品生产商的要求，做相关认证，一般认证项目相对少些，整机灯具厂商往往会以成品形式进行再次认证。
下面是LED驱动电源板主要的认证标准，一般情况下，大多数的LED驱动电源板生产商会将CE\EMC\RoHS等先进行认证，再根据实际需要进行相关认证。
1、欧盟标准：CE欧盟产品符合指令“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。
CE代表欧洲统一（CONFORMITE EUROPEENNE）。
凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。
CB CB体系（电工产品合格测试与认证的IEC体系）国际电工委员会认证.CB体系（电工产品合格测试与认证的IEC体系）是IECEE运作的－个国际体系，IECEE 各成员国认证机构以IEC标准为基础对电工产品安全性能进行测试，其测试结果即CB测试报告和CB测试证书在IECEE各成员国得到相互认可的体系。
目的是为了减少由于必须满足不同国家认证或批准准则而产生的国际贸易壁垒。
IECEE 是国际电工委员会电工产品合格测试与认证组织的简称。
GS ：（电气安全性）GS的含义是德语"Geprufte Sicherheit"(安全性已认证)，也有"Germany Safety"（德国安全）的意思。
GS认证以德国产品安全法（GPGS）为依据，按照欧盟统一标准EN或德国工业标准DIN进行检测的一种自愿性认证，是欧洲市场公认的德国安全认证标志。
RoHS：是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。
中检南方CCIC-SETCCIC SETLED灯具标准欧标CE/美标UL&FCC/国标GBLED CE标准LED CELED灯具CE标准什么是CE？CE两字，是从法语CommunateEuroppene 两字是从法语“CommunateEuroppene”缩写而成，是欧洲共同体的意思。
欧洲共同体后来演变成了欧洲联盟（简称欧盟）LED照明产品分类•LED照明相关产品可分为LED灯具、LED驱动明相关产品分为灯具动电源和LED节能灯三大类，欧洲及国际安规检验标准如以下所列：LED灯具LED驱动电源LED节能灯IEC/EN 60598‐1 IEC/EN 61347‐1 IEC/EN 62031LED灯具CE认证标准•EN 60598‐1: 灯具.第1部分:总要求和试验•EN ‐1: 灯控制装置.第1部分:总则和安全要求61347•EN 61347‐2‐1: 灯控制装置.第2‐1部分:起动装置的特殊要求(不包括辉光起动器)•EN 61347‐2‐3: 灯控制装置.第2‐3部分:荧光灯用交流电子镇流器的特殊要求EN ：照明设备(含LED灯具) LED光生物安全•62471•EN 61547: 通用照明设备.电磁兼容抗扰性要求•EN55015：电气照明或类型设备的无线电骚扰特性的限值和测量方法电磁兼容性()第部分极限值第节谐波电流辐射的极限值•EN 61000‐3‐2: (EMC).3:.2:(设备输入电流为16A/相位)•EN 61000‐3‐3: 电磁兼容性(EMC).第3‐3部分:限值.公用低压供电系统中电压波动和闪变的限制(对额定电流小于和等于16A的设备)LED驱动电源CE标准（7‐10个工作日）□安全LVD：•EN61347‐1:2006灯控制装置.第1部分:总则和安全要求•EN61347‐2‐13:2006照明用LED 电源供应器□EMC:•EN55015:2006电气照明和类似设备的无线电干扰性能的限值和测试方法•EN61547:1995+A1:2000通用照明设备.电磁兼容抗扰性要求•EN61000‐3‐2:2006+A1:2009+A2:2009电磁兼容性(EMC).第3部分:极限值.第2节:谐波电流辐射的极限值(设备输入电流为16A/相位)•EN61000‐3‐3:2008电磁兼容性(EMC).第3‐3部分:限值.公用低压供电系统中电压波动和闪变的限制(对额定电流小于和等于16A的设备) LVD低电压指令（Low Voltage Directive 2006/95/EC）LED灯的标准•工矿灯CB‐‐‐‐IEC60079系列标准+ATEX防LED爆指令（EN60079‐0，EN60079‐11）•LED工矿灯CE‐‐‐‐LED灯的CE标准+ATEX防爆指令（EN60079‐0，EN60079‐11）•EN 62031 光源用途之LED 模块ATEX 和IECExATEX法语At ,法语“mosphere Ex plosible”,The Directive on equipment and protective system intended for use in potential atmospheres( 通称ATEX Directive对爆炸explosive94/9/EC),通称“ATEX”危险场所电气设备和保护系统的安全要求。
安规ul8750标准耐压
UL8750 是美国安全检测实验室（UL）制定的一项标准，主要针对音频、视频、信息技术和通信设备的安全要求。
其中包括了耐压测试的相关规定。
耐压测试是一种用于评估设备绝缘性能的测试方法。
在UL8750 标准中，耐压测试的目的是确保设备在正常使用条件下以及可能出现的异常情况下，不会发生电击危险或绝缘击穿。
根据UL8750 标准，耐压测试的要求通常包括测试电压、测试时间和合格标准。
测试电压一般根据设备的额定电压和绝缘类型来确定，以确保设备在正常工作条件下能够承受一定的电压冲击。
测试时间通常为一分钟，但也可能根据具体设备类型和应用场景进行调整。
在进行耐压测试时，设备应处于正常工作状态或模拟的故障状态，以检测其绝缘是否能够有效地防止电击危险。
测试过程中，应确保测试设备和测试环境符合标准要求，并按照标准规定的程序进行测试。
通过耐压测试，可以评估设备的绝缘性能是否符合安全要求，确保设备在正常使用和可能出现的异常情况下不会对人身安全造成威胁。

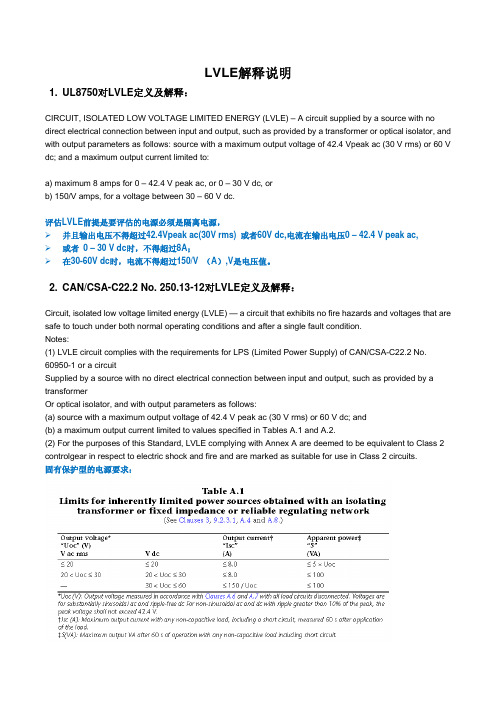

LVLE解释说明1. UL8750对LVLE定义及解释：CIRCUIT, ISOLATED LOW VOLTAGE LIMITED ENERGY (LVLE) – A circuit supplied by a source with no direct electrical connection between input and output, such as provided by a transformer or optical isolator, and with output parameters as follows: source with a maximum output voltage of 42.4 Vpeak ac (30 V rms) or 60 V dc; and a maximum output current limited to:a) maximum 8 amps for 0 – 42.4 V peak ac, or 0 – 30 V dc, orb) 150/V amps, for a voltage between 30 – 60 V dc.评估LVLE前提是要评估的电源必须是隔离电源，¾并且输出电压不得超过42.4Vpeak ac(30V rms) 或者60V dc,电流在输出电压0 – 42.4 V peak ac,¾或者0 – 30 V dc时，不得超过8A；¾在30-60V dc时，电流不得超过150/V （A）,V是电压值。
2. CAN/CSA-C22.2 No. 250.13-12对LVLE定义及解释：Circuit, isolated low voltage limited energy (LVLE) — a circuit that exhibits no fire hazards and voltages that are safe to touch under both normal operating conditions and after a single fault condition.Notes:(1) LVLE circuit complies with the requirements for LPS (Limited Power Supply) of CAN/CSA-C22.2 No. 60950-1 or a circuitSupplied by a source with no direct electrical connection between input and output, such as provided by a transformerOr optical isolator, and with output parameters as follows:(a) source with a maximum output voltage of 42.4 V peak ac (30 V rms) or 60 V dc; and(b) a maximum output current limited to values specified in Tables A.1 and A.2.(2) For the purposes of this Standard, LVLE complying with Annex A are deemed to be equivalent to Class 2 controlgear in respect to electric shock and fire and are marked as suitable for use in Class 2 circuits.固有保护型的电源要求：LED驱动一般属于固有保护型的电源。

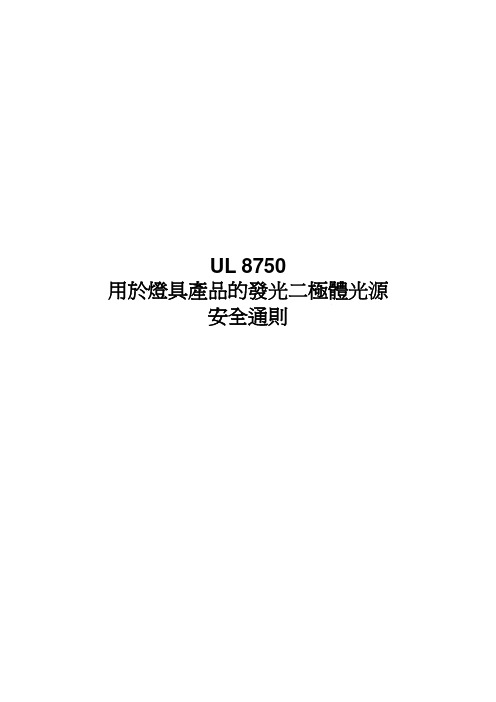

UL8750中文翻译稿1.范围1.1下列要求是针对发光二极管作为任何 1.3节所列的灯具产品光源，规范了最小的安全要求1.2发光二极管光源包含了下列的零组件：a)提供照明的单一发光二极管或是发光二极管阵列。
b)提供适当的电压与电流使发光二极管运作的电源。
c)提供开关、闪烁或是其它控制发光二极管能量的控制电路。
1.3符合本规格要求的发光二极管光源，可作为符合下列标准要求的灯具产品的照明。
下列产品适用于600V以下的电源分支，并在于依照美国国家电工法规（ANSI/NFPA 70）内所列的非危险的环境下使用。
本规格要求也适用于发光二极管光源连接到如一般电池组、燃料电池等独立电源的情况：a)灯具 UL 1598b)携带式灯具 UL 153c)舞台与工作室照明 UL 1573d)潜水用照明 UL 676e)游泳池照明 UL 676f)轨道灯系统 UL 1574g)号志 UL 48h)紧急照明灯与出口标示灯 UL 924i)内置电子安定器电灯 UL 1993j)逃生出口路径标示系统照明 UL 1994k)小夜灯 UL 1786l)可挠式照明, UL 2388m)低电压照明系统 UL 2108n)灯座配件 UL 496o)景观用照明 UL 18381.4用于危险场所、健康照护、紧急或海军用的LED照明产品应用，因具有其它额外的标准要求，并不包含在本评估指南中2.一般通则2.1零组件2.1.1除了 2.1.2节的例外情形，本指南涵盖的产品零组件必须符合该组件的要求。
参考附录A关于本指南所涵盖的产品零组件。
2.1.2符合下列情形下的零组件不需要遵守本指南的要求a)不具有本指南涵盖产品内零组件功能的特征。
b)本指南对零组件的要求已被取代。
2.1.3零组件的使用，必须符合其上标示的额定等级。
2.1.4零组件的结构并非完整，功能也会受到限制。
这些零组件仅能用在特定的情况下，例如:对于操作环境温度有限制时，零组件就仅能在不高于该额定温度下使用。
谈及LED标准，对中国厂商说，欧美高要求的技术及安全标准则是隐形技术性贸易壁垒。
业内认为，国内LED照明从业者要打破这些技术壁垒，走向海外市场，首先需要了解欧美LED标准对LED灯具产品的安全、电磁兼容、性能等要求。
一、欧美主要标准机构和认证标识ANSI：美国国家标准协会（AmericanNationalStandardsInstitute），是由公司、政府和其它成员组成的自愿性组织，本身很少制订标准，ANSI的标准是自愿采用的，但被法律引用和政府部门制订的标准，一般属强制性标准。
UL：是美国保险商实验室（UnderwriterLaboratoriesInc.）的简写，UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构。
FCC:美国联邦通讯委员会（FederalCommunicationsCommission），是美国政府的一个独立机构，直接对国会负责。
FCC通过控制无线电广播、电视、电信、卫星和电缆来协调国内和国际的通信。
ETL:ETL是美国电子测试实验室(ElectricalTestingLaboratories)的简称,ETL 试验室是由美国发明家爱迪生在1896年一手创立的，在美国及世界范围内享有极高的声誉。
右下方的"us"表示适用于美国，左下方的"c"表示适用于加拿大，同时具有"us"和"c"则在两个国家都适用。
EnergyStar：能源之星，是一项由美国政府所主导，主要针对消费性电子产品的能源节约计划，能源之星计划于1992年由美国环保署（EPA）所启动，目的是为了降低能源消耗及减少发电厂所排放的温室效应气体。
IEC:国际电工委员会(InternationalElectrotechnicalCommission),是世界上成立最早的国际性电工标准化机构，负责有关电气工程和电子工程领域中的国际标准化工作,世界各国有近10万名专家在参与IEC的标准制订、修订工作。
ul8750对跨接零件的要求
UL8750对跨接零件的要求包括以下几点：
1. 零件必须符合相关的防火要求，能够承受高温和明火测试。
2. 零件的连接方式必须符合规定，不能产生过大的接触电阻，以免电
流过大导致火灾。
3. 零件的材质必须具有良好的导电性能和耐腐蚀性，以保证长期使用
的稳定性和安全性。
4. 零件的尺寸和规格必须符合标准要求，以便于安装和拆卸。
5. 零件表面必须光滑平整，无毛刺、锐边等危险边缘，以免操作不当
导致意外伤害。
6. 零件的颜色标记必须清晰可见，以便于识别和选择合适的跨接零件。
总之，跨接零件在UL8750中有着严格的要求，以确保其安全性和稳定性。
因此，在选择和使用跨接零件时，必须严格遵守相关规定和要求。
UL由于LED 光源与传统电光源有着很大的不同，且现行的UL 照明安规标准对于LED 光源并无明确的规范，因此早在2005 年，UL 即着手草拟LED 光源产品的安全规范——UL Subject 8750 《照明产品中使用的LED 光源的调研框架》，以补充传统照明产品安规标准在LED 照明适用上的不足，并计划未来正式生效成为UL 8750 安规标准，作为所有以LED 为光源的灯具类产品安全检测的主要依据。
现行的UL Subject 8750 为2008 年7 月22 日发布的第3 版。
对于出口北美地区的LED 企业而言，UL Subject 8750 将成为其需要遵循的主要安全规范。
UL Subject 8750 （3 版）内容共分12 章，其中第1 至4 章为适用范围、通用要求、定义等；第5 至9 章为环境考量、机械结构、电气结构、LED 电源、LED 阵列/ 模块和控制模块；第10 至11 章为性能测试、异常条件测试；第12 章为产品标识。
本节将对其中的主要内容进行介绍。
1.适用范围UL Subject 8750 对照明器具中使用的发光二极管（LED ）光源确立了最低安全要求。
其中的LED 光源包含下列零组件：将电能转化成光（400 至700 nm ）或UV 辐射（180 至400 nm ）或红外辐射（700 至3000 nm ）及热能的LED 封装、阵列或模块；提供适当的电压与电流使LED 运作的电源；可以进行开关、调光或相反控制LED 电能的控制电路。
UL Subject 8750 所适用的照明器具一般在依照美国国家电工法规（ANSI/NFPA 70 ）所列的非危险的环境下使用，并适用于600V 及其以下的电源分支。
此外，该规范也适用于与诸如电池、燃料电池等类似的隔离式电源连接的LED 光源。
UL Subject 8750 所适用的照明器具包括如下几类：灯具，UL 1598 ；便携式电子灯具，UL 153 ；舞台与工作室照明，UL 1573 ；潜水用照明，UL 676 ；游泳池照明，UL 676 ；轨道照明系统，UL 157 ；信号灯，UL 48 ；紧急照明灯与出口标示灯，UL 924 ；自镇流灯，UL 1993 ；逃生出口路径标示系统照明，UL 1994 ；小夜灯，UL 1786 ；柔性照明产品，UL 2388 ；低压照明系统，UL 2108 ；灯座配件，UL 496 ；低压景观照明，UL 1838 ；用于危险场所的灯具，UL 844 。
