《电机与拖动》教学大纲学分：4.5 总学时：81理论学时；72 实验学时：9面向专业：电气工程及其自动化大纲执笔人：郗忠梅 大纲审定人：李有安一、说明1、课程的性质和目的《电机与拖动》是电气工程及其自动化专业的一门必修的专业基础课。
本课程的主要任务是使学生掌握变压器、交流电机和直流电机的基本知识、基本理论、基本计算方法和一般运行分析问题以及电力拖动系统的运行情况，为后续专业基础课和专业课的学习打好必要的基础。
电机实验是本课程的重要教学环节。
通过实验可对变压器和各类电机的工作特性，基本原理和理论计算加以验证，使学生掌握电机基本实验的原理和方法，初步掌握对电机进行一般操作的动手能力和对实验数据的分析能力，并提高实验技能和熟练程度。
2、课程教学的基本要求理论知识方面：本课程宜安排学生在学完电路、电子等有关基础课程之后的第四学期，内容上注意与以上学科的衔接，课堂教学应力求使学生理解基本概念，掌握基本内容。
实验技能方面：熟练掌握电工仪表的使用方法和各种电机线路的正确接线方法等。
3、课程教学改革总体设想：在有限的教学时间内尽可能多传授给学生有关电机学方面的理论知识。
为了与后继课程的连续性，多增加同步电机的理论知识的讲述学时数。
二、教学大纲内容（1） 课程理论教学第一章 绪论 （2学时）第一节 教材内容与课程性质第2节 本课程常用的物理概念和定律本章重点、难点：1、安培环路定律2、变压器电动势。
建议教学方法：在教学方法上要力求少而精，采用启发式与形象化相结合。
思考题：1、变压器和电机的磁路常采用什么材料制成，这种材料有哪些主要材料？2、磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因数有关？第二章 电力拖动系统动力学（2学时）第一节 电力拖动系统转动方程式第2节 负载的转矩特性与电力拖动系统稳定运行的条件负载的转矩特性、电力拖动系统稳定运行的条件。
本章重点、难点：电力拖动系统稳定运行条件。
建议教学方法：在教学方法上要力求少而精，采用启发式与形象化相结合。
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
1.交流绕组的磁动势图1图2 图3从图中可以看出三相电流产生的总的磁场是随着转子的旋转而旋转的，设转子开始的位置就是A 相的轴线位置，也就是0α︒=时，此时a F 在轴线+A 轴上，当转子逆时针转动1α角时，a F 也转动1α角，这样最大的磁动势线就对应在1α，1α也就是t ω。
值得注意的是，上面的图是三相电流合成之后的磁动势，而对于每一相电流，他们产生的基波磁动势的表达式是11cos cos cos cos k k k f N I t F t ωαωα==，这个式子可以傅里叶变换为：'''1111111cos()cos()22k k k k k f F t F t f f αωαω=-++=+，可以发现，一个脉振磁动势可以分解为两个极对数和波长与脉振波完全一样，类比上面的合成磁动势，这里的cos()t αω-可以看成是振幅为112k F 的磁动势沿着逆时针转动，也就是转子的转动方向旋转，并且旋转的角速度为d d tdt dtαωω==，也就是说，这个行波是电角速度为ω，大小与转子转动的电角速度相等，也就是线圈中电流的电角速度相等。
另外，cos()t αω+部分可以看成振幅为112k F 的磁动势沿着顺时针转动，这个行波是电角速度为-ω，大小与转子转动的电角速度相等，也就是线圈中电流的电角速度相等。
这些都是电枢绕组上的电枢电流所产生的磁动势特征，分别通过对总的电枢磁动势a F 的旋转方向来过渡到单相电流产生的磁动势，由于转子是逆时针方向转动，所以电动势是逆时针转动，导致电枢电流逆时针转动，然后就有了a F 逆时针转动，可以形象的通过上面的图3看出随着α而转动。
1cos()f F αα=-2.图示说明分布、短距绕组的物理意义两槽单线圈磁场空间分布为矩形波，所以含有大量的谐波在里面，那么产生的电动势也就有大量的谐波。
图4 两槽单线圈磁力线分布6槽三相电机磁场空间分布为阶梯波，所以也含有大量的谐波。
交流电机电枢绕组电动势和磁通势1.几个基本概念（1）极距相邻两个磁极轴线之间的距离，称为极距，用字母“”表示。
极距的大小可以用长度表示，或用在铁心上线槽数表示，也可以用电角度表示。
由于各磁极是匀称分布的，所以极距在数值上也等于每极所占有的线槽数，但极距与磁极所占有槽的空间位置不同。
以24槽4极电动机为例，每极所占槽数是24/4=6槽，各极中心轴线到与它相邻的磁极中心轴线的距离，也就是极距，明显也是6糟。
一般地说，总槽数为Z1.有2P个磁极的电动机，其极距为=Z1/2P（2）电角度与槽距角α一个圆周的机械角度是360°，在讨论电动机问题时，把这种定义的角度称为空间机械角度，用θ表示。
假如铁心圆周上分布有一对磁极，那么沿铁心圆周转1周，则经过了空间机械角360°，同时从磁场变化方面来说也完成了一个周期的变化，即N-S-N，或S-N-S，为了更加清楚地描述磁场，我们沿用机械角度变化1周为360°空间机械角的描述，就说磁场变化1周在电空间也变化360°电角度。
这种状况(指有1对磁极状况)下，电角度(用α’表示)和空间机械角度数是相等的，即α’=θ假如是四极电动机，就是定子内圆上匀称分布着两对磁极，沿铁心圆周转动，每经过1对磁极，从电的方面讲就完成了1对磁场周期的变化，也就是转过了360°电角度。
沿铁心圆周转1周，转过的空间机械角仍是360°，但在电的方面完成了2周变化，转过的电角度就是α’=360°×2=720°。
对于有P对磁极的电动机来说，铁心圆周的空间机械角当然还是360°，而对应的电角度则是α’=360°×P需要留意的是，按式求得的电角度α是铁心整个圆周的电角度。
在后面的分析中，更多用到的是“槽间电角度”，即铁心上相邻两槽中心间隔的电角度，它也等于每一个槽子所占据的电角度。
槽间电角度的计算公式为α=360°×P/Z1式中Z1——电动机铁心总槽数。

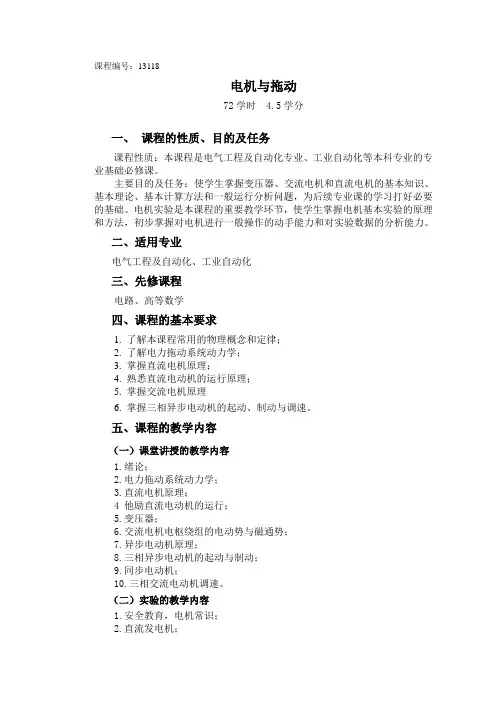

课程编号：13118电机与拖动72学时 4.5学分一、课程的性质、目的及任务课程性质：本课程是电气工程及自动化专业、工业自动化等本科专业的专业基础必修课。
主要目的及任务：使学生掌握变压器、交流电机和直流电机的基本知识、基本理论、基本计算方法和一般运行分析问题，为后续专业课的学习打好必要的基础。
电机实验是本课程的重要教学环节，使学生掌握电机基本实验的原理和方法，初步掌握对电机进行一般操作的动手能力和对实验数据的分析能力。
二、适用专业电气工程及自动化、工业自动化三、先修课程电路、高等数学四、课程的基本要求1. 了解本课程常用的物理概念和定律；2. 了解电力拖动系统动力学；3. 掌握直流电机原理；4. 熟悉直流电动机的运行原理；5. 掌握交流电机原理6. 掌握三相异步电动机的起动、制动与调速。
五、课程的教学内容（一）课堂讲授的教学内容1.绪论；2.电力拖动系统动力学；3.直流电机原理；4 他励直流电动机的运行；5.变压器；6.交流电机电枢绕组的电动势与磁通势；7.异步电动机原理；8.三相异步电动机的起动与制动；9.同步电动机；10.三相交流电动机调速。
（二）实验的教学内容1.安全教育，电机常识；2.直流发电机；3.直流电动机；4.变压器的连接组别；5.异步电动机。
六、学时分配表七、主要参考书1．李发海，王岩.电机与拖动基础 .北京：清华大学出版社；2. 顾绳谷. 电机及拖动基础（上、下册）.北京：机械工业出版社；3. 李发海, 陈汤铭等.电机学（上、下册）.北京: 科学出版社。
八、评价方式平时考核与期末考核相结合。
制定者：张丽讲师审定者：王聪教授批准者：钱旭教授。
电机与拖动基础习题1（第3-6章）第三章：直流电机原理一、简答题：1、换向器在直流电机中起什么作用在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、负电刷两端输出。
在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。
2、直流电机铭牌上的额定功率是指什么功率直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直流电动机而言，指的是电动机轴上输出的机械功率的额定值3、直流电机主磁路包括哪几部分磁路未饱和时，励磁磁通势主要消耗在哪一部分直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁轭。
磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。
4、如何改变他励直流发电机的电枢电动势的方向如何改变他励直流电动机空载运行时的转向通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。
改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。
5、直流发电机的损耗主要有哪些铁损耗存在于哪一部分,它随负载变化吗电枢铜损耗随负载变化吗直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢铜损耗;(5)电刷损耗;(6)附加损耗。
铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。
这两种损耗与磁密大小以及交变频率有关。
当电机的励磁电流和转速不变时,铁损耗也几乎不变。
它与负载的变化几乎没有关系。
电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。
电枢铜损耗与电枢电流的平方成正比。
6、他励直流电动机的电磁功率指什么在直流发电机中，电磁功率指的是由机械功率转化为电功率的这部分功率。
电机与拖动基础第一章电机的基本原理 (1)第二章电力拖动系统的动力学基础 (6)第三章直流电机原理 (12)第四章直流电机拖动基础 (14)第五章变压器 (29)第六章交流电机的旋转磁场理论 (43)第七章异步电机原理 (44)第八章同步电机原理 (51)第九章交流电机拖动基础 (61)第十章电力拖动系统电动机的选择 (73)第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。
答：电与磁存在三个基本关系，分别是（1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。
感应电动势的大小与磁通的变化率成正比，即 tΦN e d d -= 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。
（2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。
这种导体在磁场中运动产生的感应电动势的大小由下式给出Blv e =而感应电动势的方向由右手定则确定。
（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。
载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即Bli F =电磁力的方向可由左手定则确定。
1-2 通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。
答：磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。
而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。
磁路与电路之间有许多相似性，两者所遵循的基本定律相似，即KCL：在任一节点处都遵守基尔霍夫第一定律约束；KVL：在任一回路中都遵守基尔霍夫第二定律；另外，磁路与电路都有各自的欧姆定律。
《电机与拖动》教学大纲学分：4.5 总学时：81理论学时；72 实验学时：9面向专业：电气工程及其自动化大纲执笔人：郗忠梅大纲审定人：李有安一、说明1、课程的性质和目的《电机与拖动》是电气工程及其自动化专业的一门必修的专业基础课。
本课程的主要任务是使学生掌握变压器、交流电机和直流电机的基本知识、基本理论、基本计算方法和一般运行分析问题以及电力拖动系统的运行情况，为后续专业基础课和专业课的学习打好必要的基础。
电机实验是本课程的重要教学环节。
通过实验可对变压器和各类电机的工作特性，基本原理和理论计算加以验证，使学生掌握电机基本实验的原理和方法，初步掌握对电机进行一般操作的动手能力和对实验数据的分析能力，并提高实验技能和熟练程度。
2、课程教学的基本要求理论知识方面：本课程宜安排学生在学完电路、电子等有关基础课程之后的第四学期，内容上注意与以上学科的衔接，课堂教学应力求使学生理解基本概念，掌握基本内容。
实验技能方面：熟练掌握电工仪表的使用方法和各种电机线路的正确接线方法等。
3、课程教学改革总体设想：在有限的教学时间内尽可能多传授给学生有关电机学方面的理论知识。
为了与后继课程的连续性，多增加同步电机的理论知识的讲述学时数。
二、教学大纲内容（一）课程理论教学第一章绪论（2学时）第一节教材内容与课程性质第二节本课程常用的物理概念和定律本章重点、难点：1、安培环路定律2、变压器电动势。
建议教学方法：在教学方法上要力求少而精，采用启发式与形象化相结合。
思考题：1、变压器和电机的磁路常采用什么材料制成，这种材料有哪些主要材料？2、磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因数有关？第二章电力拖动系统动力学（2学时）第一节电力拖动系统转动方程式第二节负载的转矩特性与电力拖动系统稳定运行的条件负载的转矩特性、电力拖动系统稳定运行的条件。
本章重点、难点：电力拖动系统稳定运行条件。
建议教学方法：在教学方法上要力求少而精，采用启发式与形象化相结合。
第一部分直流电机一、填空题：1．当端电压U小于电枢电势Ea直流电机运行于状态。
2．可用电枢电压U与电枢中感应电动势E的大小关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。
3．直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。
4．直流电机的电磁转矩是由和共同作用产生的。
5．直流发电机中，电枢绕组中的感应电动势是的，电刷间的感应电动势是的。
6．在直流电动机中，电枢绕组的受力方向与运动方向，是拖动性质的转矩。
7．直流电机的励磁方式有，，，。
8、一台并励直流发电机，正转时能自励，反转时自励；二、判断题1．并励直流发电机正转时如能自励，如果把并励绕组两头对调，且电枢反转，则电机不能自励。
( )2．一台并励直流发电机，正转能自励，若反转也能自励。
（）3．一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）4．一台并励直流电动机，若改变电源极性，则电机转向也改变。
（）三、选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2．直流电机的电枢电势的大小等于（）。
A、绕组一条支路中各导体的感应电动势之和；B、S极下所有导体的感应电动势之和；C、N极下所有导体的感应电动势之和；D、电枢表面所有导体的感应电动势之和。
3.直流电动机的电刷的功用是( )。
A清除污垢 B. 引入直流电压、电流C.引出直流电压、电流D. 引出交流电压四、简答题1.什么是电枢反应？电枢反应对气隙磁场有什么影响？公式中aTICTΦ=的应是什么磁通？Φ2、、并励直流发电机的自励条件是什么？五、计算题1．一台直流电动机的额定数据为：额定功率P N=17Kw，额定电压U N=220V，额定转速n N=1500r/min, 额定效率ηN=0.83。
求它的额定电流及额定负载时的输入功率。
2．一台并励直流电动机的铭牌数据为：额定电压U N=220V，额定电枢电流I aN=75A，额定转速n N=1000r/min，电枢回路电阻R a=0.26Ω(包括电刷接触电组)，励磁回路总电阻R f=91Ω，额定负载时电枢铁损耗P Fe=600W，机械损耗P m=1989W。
第三篇 交流绕组的电动势和磁动势一、 填空题：1. 已知一台三相交流电机，Q =36，2p =4，采用双层短距叠绕组，y 1=5/6τ，则绕组的每极每相槽数q =__________，槽距角α=__________，基波节距因数k p 1=__________，基波分布因数k d 1=__________，绕组基波因数k dp 1=__________。
已知三相交流电机，Q =54，2p =6，绕组为三相双层叠绕组，其q =__________槽，τ=_______槽，若y 1=7/9τ，则k p 1=__________，k d 1=__________，k dp 1=__________。
3；20︒；0.9659；0.9659；0.933 3；9；0.9397；0.9659；0.9082. 单相绕组通以正弦电流产生 磁动势，其基波磁动势最大幅值为F φ1= ，波幅位于 。
脉振；119.0dp k pIN ；（该相）绕组的轴线上 3. 单层分布绕组每相有__________个线圈组，每个线圈组由__________个线圈串联而成，最大并联支路数a max =__________，每相串联匝数N 1=__________。
双层分布绕组每相有__________个线圈组，每个线圈组由__________个线圈串联而成，最大并联支路数a max =__________，每相串联匝数N 1=__________。
p ； q ；p ；1kpqN N a =2p ； q ；2p ；12kpqN N a=4. 一个整距线圈的两个有效边，在空间相距的电角度为_______，若电机的极对数为p ，则在空间相距的机械角度为_______。
180︒；180p︒5. 一个在空间作余弦分布的脉振磁动势可以分解为两个旋转磁动势，两个磁动势的幅值为原脉振磁动势最大振幅的_________，转速相等，均为n 1=_________，转向_________。
