第六章 交流电机的旋转磁场理论

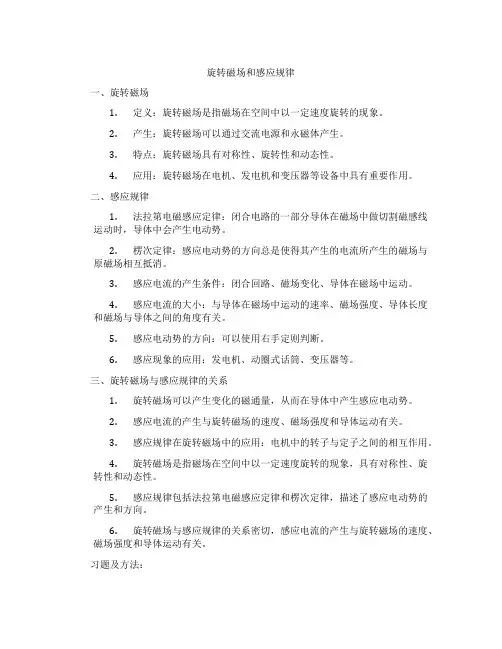

旋转磁场和感应规律一、旋转磁场1.定义：旋转磁场是指磁场在空间中以一定速度旋转的现象。

2.产生：旋转磁场可以通过交流电源和永磁体产生。

3.特点：旋转磁场具有对称性、旋转性和动态性。

4.应用：旋转磁场在电机、发电机和变压器等设备中具有重要作用。

二、感应规律1.法拉第电磁感应定律：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电动势。

2.楞次定律：感应电动势的方向总是使得其产生的电流所产生的磁场与原磁场相互抵消。

3.感应电流的产生条件：闭合回路、磁场变化、导体在磁场中运动。

4.感应电流的大小：与导体在磁场中运动的速率、磁场强度、导体长度和磁场与导体之间的角度有关。

5.感应电动势的方向：可以使用右手定则判断。

6.感应现象的应用：发电机、动圈式话筒、变压器等。

三、旋转磁场与感应规律的关系1.旋转磁场可以产生变化的磁通量，从而在导体中产生感应电动势。

2.感应电流的产生与旋转磁场的速度、磁场强度和导体运动有关。

3.感应规律在旋转磁场中的应用：电机中的转子与定子之间的相互作用。

4.旋转磁场是指磁场在空间中以一定速度旋转的现象，具有对称性、旋转性和动态性。

5.感应规律包括法拉第电磁感应定律和楞次定律，描述了感应电动势的产生和方向。

6.旋转磁场与感应规律的关系密切，感应电流的产生与旋转磁场的速度、磁场强度和导体运动有关。

习题及方法：1.习题：一个导体棒在匀强磁场中以速度v垂直切割磁感线，导体棒的长度为L，磁场强度为B，求导体棒产生的电动势。

解题方法：使用法拉第电磁感应定律，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电动势。

解：电动势E = B * L * v2.习题：一个闭合回路由半径为r的圆形线圈组成，线圈平面与磁场方向垂直。

当线圈以角速度ω旋转时，求线圈中的最大电动势。

解题方法：使用法拉第电磁感应定律，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电动势。

解：电动势E_max = B * 2 * π * r * ω3.习题：一个闭合回路由半径为r的圆形线圈组成，线圈平面与磁场方向垂直。

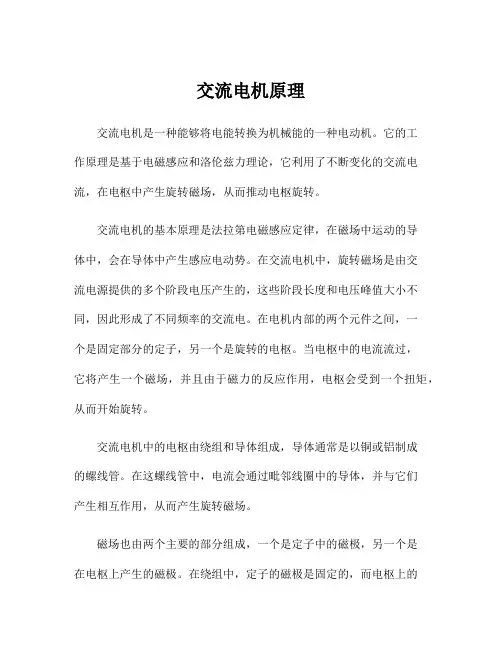

交流电机原理交流电机是一种能够将电能转换为机械能的一种电动机。

它的工作原理是基于电磁感应和洛伦兹力理论，它利用了不断变化的交流电流，在电枢中产生旋转磁场，从而推动电枢旋转。

交流电机的基本原理是法拉第电磁感应定律，在磁场中运动的导体中，会在导体中产生感应电动势。

在交流电机中，旋转磁场是由交流电源提供的多个阶段电压产生的，这些阶段长度和电压峰值大小不同，因此形成了不同频率的交流电。

在电机内部的两个元件之间，一个是固定部分的定子，另一个是旋转的电枢。

当电枢中的电流流过，它将产生一个磁场，并且由于磁力的反应作用，电枢会受到一个扭矩，从而开始旋转。

交流电机中的电枢由绕组和导体组成，导体通常是以铜或铝制成的螺线管。

在这螺线管中，电流会通过毗邻线圈中的导体，并与它们产生相互作用，从而产生旋转磁场。

磁场也由两个主要的部分组成，一个是定子中的磁极，另一个是在电枢上产生的磁极。

在绕组中，定子的磁极是固定的，而电枢上的磁极则是旋转的。

当电枢旋转和定子磁极之间的距离变化时，电流便会在电枢中产生，并且磁极也会因此改变。

由于反应力的作用，电枢上通过磁极的电流将反向，从而推动电枢继续旋转。

电机的运行还涉及到了另一个名为洛伦兹力的物理现象。

这种力是由两个不同速度的带电粒子之间的相互作用而产生的。

在交流电机中，洛伦兹力提供了推动电枢旋转的力量。

总体来说，交流电机利用电磁学和力学原理，将电能转换为机械能，并且能够以高效的方式进行工作。

它的不同类型和设计方案对于特定的应用场景有不同的优点和特性。

交流电机在工业、交通、通信、医疗等领域都有广泛的应用。

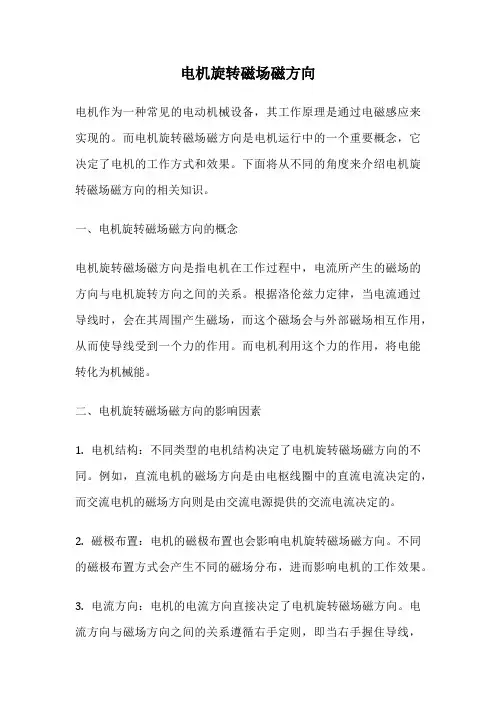

电机旋转磁场磁方向电机作为一种常见的电动机械设备，其工作原理是通过电磁感应来实现的。

而电机旋转磁场磁方向是电机运行中的一个重要概念，它决定了电机的工作方式和效果。

下面将从不同的角度来介绍电机旋转磁场磁方向的相关知识。

一、电机旋转磁场磁方向的概念电机旋转磁场磁方向是指电机在工作过程中，电流所产生的磁场的方向与电机旋转方向之间的关系。

根据洛伦兹力定律，当电流通过导线时，会在其周围产生磁场，而这个磁场会与外部磁场相互作用，从而使导线受到一个力的作用。

而电机利用这个力的作用，将电能转化为机械能。

二、电机旋转磁场磁方向的影响因素1. 电机结构：不同类型的电机结构决定了电机旋转磁场磁方向的不同。

例如，直流电机的磁场方向是由电枢线圈中的直流电流决定的，而交流电机的磁场方向则是由交流电源提供的交流电流决定的。

2. 磁极布置：电机的磁极布置也会影响电机旋转磁场磁方向。

不同的磁极布置方式会产生不同的磁场分布，进而影响电机的工作效果。

3. 电流方向：电机的电流方向直接决定了电机旋转磁场磁方向。

电流方向与磁场方向之间的关系遵循右手定则，即当右手握住导线，大拇指指向电流方向，其他指头弯曲的方向即为磁场方向。

三、电机旋转磁场磁方向的作用1. 带动转子转动：电机旋转磁场磁方向的变化会产生一个旋转力矩，将转子带动转动。

这是电机工作的基本原理之一。

2. 控制电机运行方向：电机旋转磁场磁方向的改变可以改变电机的运行方向。

通过改变电流方向或改变磁场分布，可以实现电机的正转、反转或停止。

3. 调节电机运行速度：电机旋转磁场磁方向的改变也可以用来调节电机的运行速度。

通过改变磁场的强度或改变磁场分布，可以改变电机的转速。

四、电机旋转磁场磁方向的应用领域1. 工业生产：电机作为工业生产中常见的动力设备，广泛应用于各个行业。

例如，电机在机床、风机、泵站等设备中被广泛使用，用于驱动机械设备的转动。

2. 家用电器：电机也广泛应用于家用电器中。

例如，电冰箱、洗衣机、空调等设备中都有电机的身影，用于驱动设备的运转。

电机与拖动基础第一章电机的基本原理第二章电力拖动系统的动力学基础第三章直流电机原理第四章直流电机拖动基础第五章变压器第六章交流电机的旋转磁场理论第七章异步电机原理第八章同步电机原理第九章交流电机拖动基础第十章电力拖动系统电动机的选择第一章 电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间而变化，那么将在线圈中感应出电动势。

感应电动势的大小与磁通的变化率成正比，即 1-5 tΦNe d d -= 1-6 感应电动势的方向由右手螺旋定则确定，式中的负号表示感应电动势试图阻止闭合磁路中磁通的变化。

1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，而让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产生感应电动势。

这种导体在磁场中运动产生的感应电动势的大小由下式给出 1-8 Blv e = 1-9 而感应电动势的方向由右手定则确定。

1-10（3）载流导体在磁场中的电磁力：如果在固定磁场中放置一个通有电流的导体，则会在载流导体上产生一个电磁力。

载流导体受力的大小与导体在磁场中的位置有关，当导体与磁力线方向垂直时，所受的力最大，这时电磁力F 与磁通密度B 、导体长度l 以及通电电流i 成正比，即 1-11 Bli F = 1-12 电磁力的方向可由左手定则确定。

1-131-14通过电路与磁路的比较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

1-15 答：1-16磁路是指在电工设备中，用磁性材料做成一定形状的铁心，铁心的磁导率比其他物质的磁导率高得多，铁心线圈中的电流所产生的磁通绝大部分将经过铁心闭合，这种人为造成的磁通闭合路径就称为磁路。

而电路是由金属导线和电气或电子部件组成的导电回路，也可以说电路是电流所流经的路径。

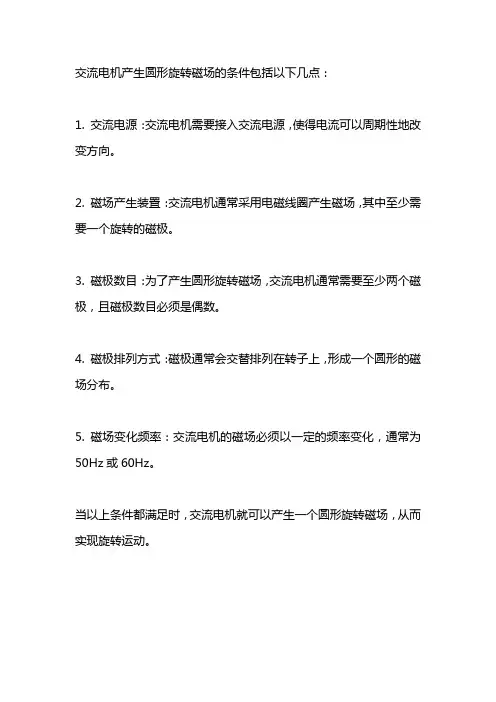

交流电机产生圆形旋转磁场的条件包括以下几点：
1. 交流电源：交流电机需要接入交流电源，使得电流可以周期性地改变方向。

2. 磁场产生装置：交流电机通常采用电磁线圈产生磁场，其中至少需要一个旋转的磁极。

3. 磁极数目：为了产生圆形旋转磁场，交流电机通常需要至少两个磁极，且磁极数目必须是偶数。

4. 磁极排列方式：磁极通常会交替排列在转子上，形成一个圆形的磁场分布。

5. 磁场变化频率：交流电机的磁场必须以一定的频率变化，通常为50Hz或60Hz。

当以上条件都满足时，交流电机就可以产生一个圆形旋转磁场，从而实现旋转运动。

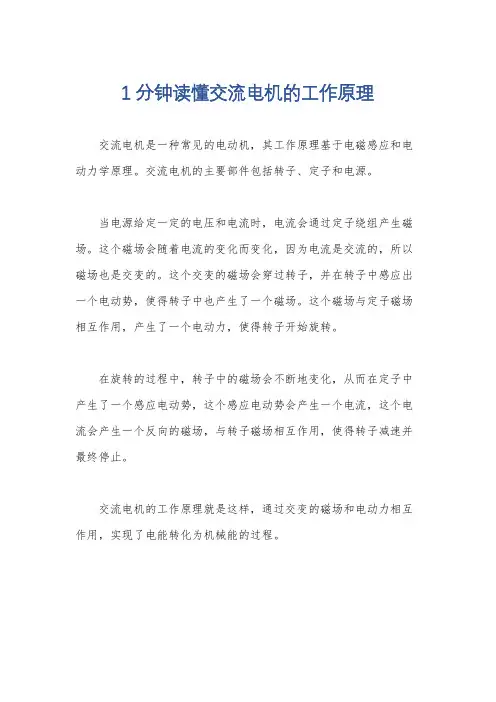

1分钟读懂交流电机的工作原理
交流电机是一种常见的电动机，其工作原理基于电磁感应和电动力学原理。

交流电机的主要部件包括转子、定子和电源。

当电源给定一定的电压和电流时，电流会通过定子绕组产生磁场。

这个磁场会随着电流的变化而变化，因为电流是交流的，所以磁场也是交变的。

这个交变的磁场会穿过转子，并在转子中感应出一个电动势，使得转子中也产生了一个磁场。

这个磁场与定子磁场相互作用，产生了一个电动力，使得转子开始旋转。

在旋转的过程中，转子中的磁场会不断地变化，从而在定子中产生了一个感应电动势，这个感应电动势会产生一个电流，这个电流会产生一个反向的磁场，与转子磁场相互作用，使得转子减速并最终停止。

交流电机的工作原理就是这样，通过交变的磁场和电动力相互作用，实现了电能转化为机械能的过程。

《电机与拖动基础（第2版）》汤天浩（习题解答）电机与拖动基础第⼀章电机的基本原理 (1)第⼆章电⼒拖动系统的动⼒学基础 (7)第三章直流电机原理 (14)第四章直流电机拖动基础 (17)第五章变压器 (36)第六章交流电机的旋转磁场理论 (54)第七章异步电机原理 (55)第⼋章同步电机原理 (64)第九章交流电机拖动基础 (76)第⼗章电⼒拖动系统电动机的选择 (91)第⼀章电机的基本原理1-1 请说明电与磁存在哪些基本关系，并列出其基本物理规律与数学公式。

1-2 答：1-3 电与磁存在三个基本关系，分别是1-4 （1）电磁感应定律：如果在闭合磁路中磁通随时间⽽变化，那么将在线圈中感应出电动势。

感应电动势的⼤⼩与磁通的变化率成正⽐，即1-5 tΦN e d d -= 1-6 感应电动势的⽅向由右⼿螺旋定则确定，式中的负号表⽰感应电动势试图阻⽌闭合磁路中磁通的变化。

1-7 （2）导体在磁场中的感应电动势：如果磁场固定不变，⽽让导体在磁场中运动，这时相对于导体来说，磁场仍是变化的，同样会在导体中产⽣感应电动势。

这种导体在磁场中运动产⽣的感应电动势的⼤⼩由下式给出1-8 Blv e =1-9 ⽽感应电动势的⽅向由右⼿定则确定。

1-10 （3）载流导体在磁场中的电磁⼒：如果在固定磁场中放置⼀个通有电流的导体，则会在载流导体上产⽣⼀个电磁⼒。

载流导体受⼒的⼤⼩与导体在磁场中的位置有关，当导体与磁⼒线⽅向垂直时，所受的⼒最⼤，这时电磁⼒F 与磁通密度B 、导体长度l 以及通电电流i 成正⽐，即1-11 Bli F =1-12 电磁⼒的⽅向可由左⼿定则确定。

1-131-14 通过电路与磁路的⽐较，总结两者之间哪些物理量具有相似的对应关系（如电阻与磁阻），请列表说明。

1-15答：1-16磁路是指在电⼯设备中，⽤磁性材料做成⼀定形状的铁⼼，铁⼼的磁导率⽐其他物质的磁导率⾼得多，铁⼼线圈中的电流所产⽣的磁通绝⼤部分将经过铁⼼闭合，这种⼈为造成的磁通闭合路径就称为磁路。

交流电机的工作原理
交流电机的工作原理基于法拉第电磁感应原理和楞次定律。

交流电机由定子和转子两部分组成。

定子是固定不动的部分，由线圈组成，通过电源输入交流电流。

转子是可以旋转的部分，通常由磁铁组成。

当定子通电时，电流在定子线圈中形成一个磁场。

根据法拉第电磁感应原理，磁场变化会产生感应电动势。

在交流电机中，由于电流方向不断改变，所以磁场也不断变化。

而转子中的磁铁由于靠近定子，在定子磁场的作用下，产生一个相对于定子磁场的转子磁场。

根据楞次定律，当转子磁场和定子磁场之间存在相对运动时，会产生感应电流。

这个感应电流会在转子上形成一个磁场，与定子磁场相互作用，从而产生电动力矩。

电动力矩会使转子开始旋转。

随着转子的旋转，转子磁场会不断与定子磁场相对运动，从而不断产生新的感应电流和新的电动力矩。

这样，电机就能够持续地将电能转化为机械能，并输出功率。

需要注意的是，交流电机通常需要外部提供的起动力矩，以克服转子的转动惯量和摩擦力。

一旦电机开始旋转，它就可以自行维持运转，直到外部力停止电机运转或者电源关闭。

综上所述，交流电机的工作原理是通过定子和转子之间的磁场
相互作用产生的电动力矩来实现电能转化为机械能的过程。

这种原理在许多家用电器和工业设备中都得到了广泛应用。

交流发电机的旋转原理解析做为柴油发电机组的电力部分发电机，常用的交流发电机有两种：三相异步发电机和单相交流发电机。

第一种多用在工业上，而第二种多用在民用电器上。

一、三相异步发电机的旋转原理三相异步发电机要旋转起来的先决条件是具有一个旋转磁场，三相异步发电机的定子绕组就是用来产生旋转磁场的。

我们知道，但相电源相与相之间的电压在相位上是相差120度的，三相异步发电机定子中的三个绕组在空间方位上也互差120度，这样，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，其产生的过程如图1所示。

图中分四个时刻来描述旋转磁场的产生过程。

电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。

旋转磁场的转速为：n=60f/P式中f为电源频率、P是磁场的磁极对数、n的单位是：每分钟转数。

根据此式我们知道，发电机的转速与磁极数和使用电源的频率有关，为此，控制交流发电机的转速有两种方法：1、改变磁极法；2、变频法。

以往多用第一种方法，现在则利用变频技术实现对交流发电机的无级变速控制。

观察图1还可发现，旋转磁场的旋转方向与绕组中电流的相序有关。

相序A、B、C顺时针排列，磁场顺时针方向旋转，若把三根电源线中的任意两根对调，例如将B相电流通入C相绕组中，C相电流通入B相绕组中，则相序变为：C、B、A，则磁场必然逆时针方向旋转。

利用这一特性我们可很方便地改变三相发电机的旋转方向。

定子绕组产生旋转磁场后，转子导条（鼠笼条）将切割旋转磁场的磁力线而产生感应电流，转子导条中的电流又与旋转磁场相互作用产生电磁力，电磁力产生的电磁转矩驱动转子沿旋转磁场方向以n1的转速旋转起来。

一般情况下，发电机的实际转速n1低于旋转磁场的转速n。

因为假设n=n1，则转子导条与旋转磁场就没有相对运动，就不会切割磁力线，也就不会产生电磁转矩，所以转子的转速n1必然小于n。

为此我们称三相发电机为异步发电机。

二、单相交流发电机的旋转原理单相交流发电机只有一个绕组，转子是鼠笼式的。
