4H358D00100067200MA(SENSORLESS VECTOR)使用說明書220V級單／三相1～ 3Hp220V級三相 5～20Hp440V級三相 1～20Hp本使用說明書，煩請您確實交給本變頻器之最後使用者，以便發揮最大功能。
謝謝！■ 注意及警告事項：■ 安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
■ 一般注意事項：本變頻器在出廠前均做過完整之功能測試，拆封後請依序檢查下列事項： 1. 變頻器之機種型號是否為您所訂購之機型。
2. 運送中造成損傷時，請勿接線送電。
3. 每台變頻器皆有檢驗ＱＣ章，如未有此章，請勿接線送電。
非常感謝您採用東元多功能泛用無感測向量(sensorless vector) IGBT 變頻器Speecon 7200MA系列(以下簡稱7200MA) 。
本說明書共分兩部分。
第一部分為7200MA本體的安裝、配線、試運轉、維修、檢驗、異常處理對策及規格。
第二部分為數位操作器的機能、參數說明及操作方法。
在使用7200MA前，請先閱讀本說明書：為了方便作日常的檢查、維護及了解異常發生原因之處理對策，請妥善保管本說明書。
目錄1. 7200MA使用說明----------------------------------------------------------31.1 收貨後檢查項目----------------------------------------------------------------------31.2 安裝-------------------------------------------------------------------------------------41.3 數位操作器及上蓋之拆裝----------------------------------------------------------51.4 變頻器週邊設備配線及注意事項-------------------------------------------------71.5 端子機能說明-----------------------------------------------------------------------121.6 主回路配線用器具及配線注意事項--------------------------------------------141.7 變頻器規格--------------------------------------------------------------------------171.8 外形圖--------------------------------------------------------------------------------191.9 週邊界面設備-----------------------------------------------------------------------212. 變頻器的操作說明---------------------------------------------------------273. 變頻器參數設定及說明---------------------------------------------------343.1 頻率指令(多段速運轉時使用) An-□□------------------------------------343.2 運轉中可變更之參數 Bn-□□-------------------------------------------------353.3 控制參數 Cn-□□---------------------------------------------------------------433.4 系統參數 Sn-□□----------------------------------------------------------------603.5 監控參數 Un-□□---------------------------------------------------------------924. 故障顯示及排除------------------------------------------------------------964.1 概述-----------------------------------------------------------------------------------964.2 異常原因及處理對策--------------------------------------------------------------96附錄------------------------------------------------------------------------------100A. PID參數調整方法----------------------------------------------------------------100B. PID 控制方塊圖補充說明------------------------------------------------------101C. ------------------------------------------------------------------------PG 回授配線圖102D. -------------------------------------------------------------RS-485 通訊界面配線例103E. -------------------------------------------------SINK/SOURCE 端子界面接線例105F. R S-232串列通訊界面接線例---------------------------------------------------106G. -----------------------------馬達參數自動量測及無感測器向量控制操作步驟 1071. 7200MA使用說明1.1 收貨後檢查項目每部7200MA變頻器，在出廠前均經過功能測試及調整，客戶在變頻器拆箱後，請執行下列檢查。
前言前言首先感谢您选用本系列变频器。
本系列变频器采用了国际最先进的电流矢量控制技术，低速额定转矩输出，超静音稳定运行，控制方式多样，多达36种的完善保护及报警功能，多种参数在线监视及在线调整，内置RS-485通讯接口，操作灵活，能最大限度地满足用户的多种需求。
本系列变频器适用于异步电机（F20系列）和同步电机（F21系列）驱动领域，包括空压机、塑胶机械等行业；作为调速装置负载适应性强，运行稳定、精度高，可靠性好。
可最大限度提高功率因数及效率，作为电气节能应用。
如在使用过程中还存在解决不了的困难，请联络本公司的各地经销商，或直接与本公司联系。
为用好本产品及确保使用者安全，在您使用之前，请详细阅读本用户手册，阅读完后请妥善保管，以备后用。
资料如有变动，恕不另行通知。
在安装、调试、使用变频器之前，为了您的人身安全，并有助于延长设备使用寿命，请您务必阅读本书安全规则及警告，以及贴于设备上的警示标志。
在使用时，也请您务必注意驱动机械的情况或一切有关安全的注意事项。
危险！◆本设备带有危险电压，与警告不符的或违反本手册的操作可能带来生命危险和人身伤害。
只有相关专业人员，在熟悉了本手册的安全事项和安装操作之后，才能实际运行本设备。
◆实施配线、检查等作业，必须关闭电源。
在本机印刷电路板上的充电指示灯熄灭前或在键盘显示熄灭后５分钟之内，请勿触摸机内电路板及任何零部件。
必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
◆绝不可将交流电源接至变频器输出端子U、V、W。
使用时，变频器的接地端子请依照IEC电气安全规程或其它类似标准，正确可靠接地。
警告！◆未经授权的更改机内连线和使用非法厂商销售或推荐的附件，可能引起火灾、电击和人身伤害。
前言◆因人体静电会严重损坏内部MOSFET等静电敏感器件，所以未采取防静电措施时，请勿用手触摸印刷电路板及IGBT模块等内部器件，否则可能引起故障。
注意！◆请确保所有标识或标签的清晰可读，并随时替换已丢失的或磨损的标签。
4H358D0200000 V087200GS(SENSORLESS VECTOR)使用說明書220V級三相 25~100HP440V級三相 25~400HP本使用說明書，煩請您確實交給本變頻器之最後使用者，以使發揮最大功能。
謝謝！■ 注意及警告事項:■ 安全注意事項:在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
：表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給實際之使用者，以使變頻器發揮最大效用。
■ 一般注意事項:本變頻器在出廠前均做過完整之功能測試，拆封後請依序檢查下列事項： 1. 變頻器之機種型號是否為您所訂購之機型。
2. 運送中造成損傷時，請勿接線送電。
3. 每台變頻器皆有檢驗QC 章，如未有此章，請勿接線送電。
首先，感謝你採用東元多功能四合一（V/F控制,Sensorless向量控制，PID 省能源控制及V/F+PG閉迴路控制）泛用IGBT變頻器Speecon 7200GS系列(以下簡稱7200GS)。
7200GS由數位操作器之設定，可提供多樣化的機能，使產品更能符合客戶各種不同的應用需求。
本說明書共分兩部分。
第一部分為7200GS，本體的安裝、配線、試運轉、維修、檢驗、異常處理對策及規格。
第二部分為數位操作器的機能、參數說明及操作方法。
在使用7200GS前，請先閱讀本說明書：為了方便作日常的檢查、維護及了解異常發生原因之處理對策，請妥善保管本說明書。
目錄1. 7200GS使用說明.............................................................1-11.1收貨後檢查項目.......................................................................1-11.2 安裝......................................................................................1-21.3 變頻器周邊設備配線及注意事項...............................................1-31.3.1 7200GS周邊設備標準接線例...........................................1-41.3.2 相互配線......................................................................1-51.4 端子機能說明.........................................................................1-61.4.1 主回路端子...................................................................1-61.4.2 控制回路端子................................................................1-61.4.3 主回路內部配線圖.........................................................1-71.5 主回路配線用器具及配線注意事項............................................1-81.5.1 主回路配線用器具.........................................................1-81.5.2 配線注意事項................................................................1-101.5.3 輸入電源端保險絲規格……………………………………………. 1-111.6 試運轉..................................................................................1-121.6.1 電源投入前檢查.............................................................1-121.6.2 電源電壓選擇基板之設定................................................1-131.7 變頻器規格............................................................................1-141.8 外型尺寸...............................................................................1-161.9 周邊界面設備.........................................................................1-181.9.1 交流電抗器...................................................................1-181.9.2 雜訊濾波器...................................................................1-191.9.3 煞車電阻及煞車檢出模組................................................1-211.9.4 其它.............................................................................1-222. 變頻器操作說明...............................................................2-12.1 數位操作器之顯示及操作.........................................................2-12.2 DRIVE模式和PRGM模式下之顯示內容.....................................2-32.3 參數群說明............................................................................2-42.4 數位操作器操作例..................................................................2-52.5 控制模式選擇.........................................................................2-73. 變頻器參數設定及說明.....................................................3-13.1 參數表示說明.........................................................................3-13.2 頻率指令參數An-□□.............................................................3-23.3 應用參數bn-□□...................................................................3-33.4 系統參數Sn-□□...................................................................3-93.5 控制參數Cn-□□...................................................................3-583.6 監視參數Un-□□...................................................................3-774. 故障顯示及排除...............................................................4-14.1 概述......................................................................................4-14.2 異常原因及處理對策...............................................................4-15. 附錄...............................................................................5-1A. 無速度感測器(sensorless)向量控制(SL控制模式)........................5-1B. PID控制模式下之省能源運轉機能設定........................................5-4C. PID控制之設定........................................................................5-10D. PG回授控制............................................................................5-16E. 應用注意事項..........................................................................5-201. 7200GS使用說明1.1收貨後檢查項目每部7200GS變頻器，在出廠前均經過功能測試及調整，客戶在變頻器拆箱後，請執行下列檢查。

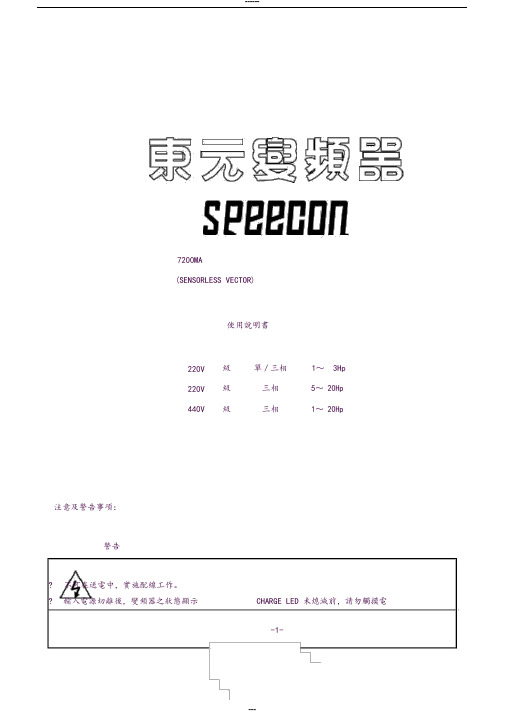

7200MA(SENSORLESS VECTOR)使用說明書220V 級單／三相1～ 3Hp220V 級三相5～ 20Hp440V 級三相1～ 20Hp注意及警告事項：警告不可在送電中，實施配線工作。
輸入電源切離後，變頻器之狀態顯示CHARGE LED 未熄滅前，請勿觸摸電-1-路或更換零件。
變頻器的輸出端 U, V, W，絕不可接到 AC 電源。
注意若變頻器安裝於控制盤內時，請加裝散熱風扇，使變頻器周溫低於45℃。
不可對變頻器作耐壓測試。
本變頻器之參數，於出廠時已作適當設定，若非有其它特殊需求，不必重新設定。
■ 安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
警告：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
警告：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
注意：表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
1. 7200MA 使用說明1.1 變頻器型號說明：-2-變頻器週邊設備配線及注意事項注意1.輸入電源切離後，變頻器“ CHARGE ”燈未熄滅前，表示電容器尚未放電完畢，請勿觸摸電路或更換零組件。
2.不可在送電中實施配線或拆裝變頻器內部連接器。
3.變頻器輸出端 U、V、W 絕不可連接至 AC 電源。
4.變頻器的接地端子 E 必須接地。
5.由於半導體零組件易受高電壓破壞，所以不可對 7200MA 變頻器內部的零組件進行耐壓測試。
6.變頻器控制基板的 CMOS IC 易受靜電影響及破壞，請勿觸摸控制基板。
7.參數 Sn-03 出廠設定：當設為 7,9,11 (二線式端子 ) 或 8,10,12 (三線式端子 )時，除 Sn-01 及 Sn-02 外，所有參數設定值，均會復歸為出廠初始設定值。
7200MA(SENSORLESS VECTOR)使用說明書220V級單／三相1～3Hp220V級三相5～20Hp440V級三相1～20Hp注意及警告事項：■安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
1. 7200MA使用說明1.1 變頻器型號說明：變頻器週邊設備配線及注意事項错误!未找到引用源。
(c) 標準配線圖1.2 端子機能說明表1 主回路端子■主回路端子配置‧220V/440V 1,2 HP 小型化機種：JNTMBGBB□□□□JK/AZ S－－‧標準機種及UL/CUL機種．220V / 440V 1 ~ 5 HP 機種．220V / 440V 7.5 / 10 HP 機種．220V / 440V 15 / 20 HP 機種表2 控制回路端子*1 : UL/CUL 規格之機種才有24V 端子，及12V速度設定用電源。
(B)主回路配線：(1)輸入電源R、S、T，不必考慮相序關係。
(2)輸入電源不可接至變頻器輸出端子U、V、W。
(3)變頻器輸出端子U、V、W接至馬達U、V、W端子，若變頻器執行正轉指令而馬達反轉時，只需將馬達U、V、W任意兩線對調即可。
(4)變頻器輸出端絕不可連接改善功因用的電容器或LC、RC雜訊濾波器。
(C)接地線：(1) 接地端子(E)以第三種接地方式接地(接地電阻100Ω以下)(2) 變頻器接地線不可與電焊機、大馬力馬達等大電流負載共同接地，必須分別接地。
(3) 接地線大小依電氣設備技術基準之規定，接地線愈短愈好。
(4) 多台變頻器共同接地時，請參考下圖，勿形成一接地回路。
东元7200MA（JNTMBG）系列变频器常用参数设定：一：与参数相关的功能键：该系列变频器配备的东元JNEP-31（V）数位操作器有DRIVE模式（该模式下变频器方可作运转操作）和PRGM模式（该模式下可更改参数内容）。
在停机状态下方可通过DRIVE/PRGM键来切换上述两种模式。
其中的DSPL键为显示键（用于变换循环显示的资料菜单）。
EDIT/ENTER键用于选取参数群内某一个参数名称、设定值及确认或保存参数值。
在PRGM模式下有四个参数主菜单：包含（An-口口）频率指令菜单、（Bn-口口）唯一运转中可变更参数值菜单、（Sn-口口）系统参数菜单和（Cn-口口）控制参数菜单。
二：控制回路端子功能：（注：2HP及以下机种端子1~8只有SNk拉电流模式，2HP以上机种方有SNK和SRC双模式选择。
）1/2-SC或24VG或24V：正转/反转功能3/4-SC或24VG或24V：外部异常输入/故障复位5~8-SC或24VG或24V：多功能输入端子+12V/-12V：外接电位器（2千欧姆）速度设定用电源VIN-GND：主速模拟电压输入AIN-GND：主速模拟电流输入（4~20mA）AUX-GND：多功能模拟电压0~10V输入IP12-IG12：外加编码器（PG）回授用电源A（+）-A（-）：编码器（PG）A相信号输入，亦可设定作脉波式频率指令输入端子RA/RB-RC：多功能继电器输岀端子（2HP及以下机种才有）R1A/R1B-R1C：多功能继电器输岀端子（2HP以上机种才有）AO1/AO2-GND：多功能模拟电压输岀（0~10VDC）DO1-DOG：多功能光耦合输岀DO2-DOG：多功能光耦合输岀（2HP及以下机种才有）R2A-R2C：多功能继电器输岀（2HP以上机种才有）S（+）-S（-）：RS485通讯三：常用参数：（An-口口）频率指令菜单：*1*（An-01）~（An-16）：多段速频率1~16*2*An-17：寸动频率（Bn-口口）唯一运转中可变更参数菜单：*1*Bn-01/Bn-02：第一加/减速时间*2*Bn-03/Bn-04：第二加/减速时间*3*Bn-05/Bn-06：模拟电压输入（VIN端）频率指令增益/偏压*4*Bn-07/Bn-08：模拟电流输入（AIN端）频率指令增益/偏压*5*Bn-09/Bn-10：多功能模拟电压输入（AUX端）增益/偏压*6*Bn-11：自动转矩提升增益《0~2.0》*7*Bn-12/Bn-13：监控设定1/2（在DRIVE模式下可同时监控以上两个讯息！）《01/02：设定/输岀频率03/04：输出电流/电压06/07/08：端子VIN/AIN/AUX09/10：模拟输出AO1/AO211/12：输入/输出端子13/14：速度回授/补偿15：PID输入18：马达转速》*8*Bn-14/Bn-15：多功能模拟输出AO1/AO2增益《0.01~2.55》*9*（Bn-21）~（Bn36）：自动运转模式第一~第十六段时间*10*Bn-40：监控设定3（即开机后直接显示的监控内容）：《00：设定频率当该参数设定值不为00时（即为01~18，参数值功能与Bn-13可选设定值相同），开机时第一行显示内容由Bn-12设定值决定，第二行由Bn-40设定值决定。
JSDAP-30a参数说明书TECO东元伺服驱动器JSDEP特点：东元电控PLUS系列伺服系统，提供高精度、快速响应及高性价比的工业自动化解决方案。
全系列产品均采用双核心架构，提升运算效率及缩短保护反应时间，搭配外围监控软件，可符合各种工业自动化应用需求!东元伺服驱动器JSDEP型号有：JSDEP-10A-B，JSDEP-15A-B，JSDEP-20A-B，JSDEP-30A-B，JSDEP-50A3。
东元伺服驱动器JSDEP配套的伺服电机马达型号有：JSMA-RC01ABK00，JSMA-SC02ABK00，JSMA-SC04ABK00，JSMA-SC08ABK00，JSMA-LC08ABK00，JSMA-MB10ABK00，JSMA-MA10ABK00，JSMA-MB15ABK00，JSMA-MA15ABK00，JSMA-MB20ABK00，JSMA-PUC04ABK，JSMA-PLC08ABK，JSMA-PUC08ABK，JSMA-PMB10ABK，JSMA-PMA10ABK，JSMA-PMB15ABK，JSMA-PMB20ABK，JSMA-MB30ABK00。
TECO东元伺服驱动器JSDAP特点：1、机种齐全：TECO东元伺服驱动器JSDAP搭配JSMA伺服电机400W~3KW，采用8192ppr 增量型编码器，性能突出，可应用于各种场合。
2、机能多元性：转矩、速度、位置、点对点定位及混合模式切换功能，可搭配不同控制系统,做应用组合。
3、主回路/控制回路电源分离：保护协调性佳、检修容易。
4、内建刹车晶体：可满足负载惯量大之应用场合。
5、增益调整简单;6、NotchFilter功能：可有效抑制机械共振，提高控制系统稳定性。
7、增益可切换运用;8、指令平滑功能：在位置及速度模式下可调整“平滑时间”参数,以延长机械使用寿命。
9、人性化操作接口、实时显示状态及故障信息;10、操作软件：中文简体/中文繁体/英文等版本，通过RS-232接口，可读写参数、增益调整、状态显示及仿真数字式示波器进行内部信号图形监控。
