Agilent 7890 / 5975C -GC/MSD(For 1701EA系列工作站)现场培训教材安捷伦科技有限公司生命科学与化学分析仪器部培训目的●初步了解Agilent 7890A气相色谱仪和5973C质谱仪的操作。
●正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用灰色隔垫，减少隔垫流失。
3.GC/MS接口处必须用vesper垫圈(5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,再不要改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:1. 在操作系统桌面双击Config/配置图标进入仪器配置界面2.如下图所示点击所要配置的仪器配置MSD及GC：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD的型号，并输入MSD的IP地址，选择DC极性（标注于MSD侧板的中部金属上部）；同样配置GC后点击确定退出。
配置完成后桌面上应出现“Instrument ＃1”和“Instrument ＃1 Data Analysis”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1.打开载气钢瓶（He）控制阀，设置分压阀压力至2.打开计算机，登录进入Windows XP(SP2)系统，初次开机时建议使用5975的小键盘LCP输入IP地址和子网掩码,并使用新地址重起,否则安装并运行Bootp Service3.打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕4.在桌面双击“Instrument #1”图标，进入MSD化学工作站5.在上图I nstrument Control/仪器控制界面下，单击View/视图菜单，选择Tune and Vacuum Control/调谐及真空控制进入调谐与真空控制界面, 在Vacuum/真空菜单中选择Vacuum Status/真空状态，观察真空泵运行状态如果仪器真空泵配置为分子涡轮泵，状态显示涡轮泵转速Turbo Pump Speed/涡轮泵转速应很快达到100 Percent，否则，说明系统有漏气，应检查侧板是否压正、放空阀是否拧紧、柱子是否接好；（如果仪器为5973N扩散泵配置，请咨询现场工程师的讲解.状态显示压力Pressure应很快达到100mToor左右，否则，说明系统有漏气，应进行上述检查)。
Agilent 7890/5975-GC/MSD (For 1701E02系列工作站)现场培训教材1安捷伦科技有限公司生命科学与化学分析仪器部2培训目的● 初步了解Agilent 7890气相色谱仪和5975质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用红色或灰色隔垫，可减少隔垫流失。
3.GC/MS接口处使用的垫圈是85%vesper材质 (5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,不要再改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:341. 在操作系统桌面双击Config/配置图标进入仪器配置界面2. 如下图所示点击所要配置的仪器。
配置MSD 及GC ：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD 的型号，并输入MSD 的IP 地址，选择DC 极性（标注于MSD 侧板的中部金属上部）；同样配置GC 后点击确定退出。
5配置完成后桌面上应出现“GCMS ”和“GCMS Data Analysis ”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1. 打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2. 打开计算机，登录进入Windows XP系统。
3. 打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕。
Agilent 5973N-GC/MSD 现场培训教材一、培训目的：1.初步了解Agilent 气相色谱仪和质谱仪的操作2.正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法编辑、谱库检索及报告的打印。
仪器配置1、在操作系统桌面双击Agilent MSD配置图标进入仪器配置界面2、如下图所示点击所要配置的仪器出现下图后，修改仪器名称、型号、和IP地址最后点击确定完成仪器配置，桌面上应出现“GCMS”和“GCMS数据分析”两个图标开机1、开机前检查：a、氦气压力在0.4~ 0.6 MPa ；b、机械泵油在1/3~2/3左右2、打开MS外盖，压紧侧板同时开启按下MS电源，此时机械真空泵开始运转，待侧板被吸紧后方可松手。
3、开启GC电源，大约几分钟，MS界面上显示“pump down…”后，打开电脑软件“GCMS”4、在联机软件上点击“视图”→“调谐和真空控制”→“真空”→“真空状态”调谐调谐应在仪器至少开机2个小时后方可进行，若仪器长时间未开机或高真空泵为扩散泵，为得到好的调谐结果建议将此时间延长至4小时或者过夜抽真空。
1、在联机软件上点击“视图”→“调谐和真空控制”→“调谐”根据需要选择所要进行的调谐（一般为“自动调谐”），此时仪器将自动完成整个调谐过程（约3～5分钟）并将调谐结果由打印机（或虚拟打印机PDF）输出，注意将此报告存档保存。
调谐完毕后执行以下操作保存调谐参数。
编辑质谱分析方法1、进入仪器控制界面，点击“方法” “编辑整个方法”去掉“数据分析”前面的勾输入方法注释在下拉菜单选择“GC自动进样器”或者“手动”2、编辑进样器参数点击“配置”进入进样器参数设定3、编辑进样口参数，下图为“脉冲不分流”参数参考4、编辑色谱柱参数，色谱柱流量一般为1.0~1.5点击“改变”修改色谱柱规格根据规格选择正确的色谱柱型号，或者点击“往目录中添加新色谱柱”手动输入色谱柱规格5、编辑升温程序，辅助温度（一般比柱箱最高温度高10~20度）编辑质谱参数1、点击图标进行质谱参数设置设置溶剂延迟调整倍增器电压选择采集模式点击“全扫描参数”编辑，根据需要选择质量数范围2、在下拉菜单可以选择“SIM”模式，点击“SIM参数”进行编辑根据方法要求，添加选择检测的所有离子，驻留一般为30毫秒。
=安捷伦 G6300 系列LC/MSD Trap现场培训教材质谱数据系统毛细管电泳液相色谱气相色谱注意包含在该文件中的信息将可能在未通知的情况下改变。
安捷伦科技有限公司不对与该材料有关的任何活动做担保。
这些活动包括但不仅限于为了某特殊目的而进行的销售和适应性。
安捷伦科技有限公司将不会对包含在材料里的与装备，表现和材料使用有关的错误或导致的损失负责。
这份文件中的任何部分都不得拷贝或复制或未经安捷伦科技公司的预先允许进行翻译。
安捷伦科技有限公司售后服务电话：800-8203278手机用户：400-8203278中文网站：/chem/cn2007年6月G6300A 系列离子阱软件概述以及开机关机操作仪器硬件概述1.1典型配置1.2仪器原理简介1.2.1离子阱的主体包含一个环电极和两个端电极，环电极和端电极都是绕Z轴旋转的双曲面，并满足r20=2Z20（ r0为环形电极的最小半径，Z0为两个端电极间的最短距离）。
射频电压V rf加在环电极上，两个端电极都处于零电位。
1.2.2与四极杆分析器类似，离子在离子阱内的运动遵循马修方程，也有类似四极杆分析器的稳定图。
在稳定区内的离子，轨道振幅保持一定大小，可以长时间留在阱内，不稳定区的离子振幅很快增长，撞击到电极而消失。
离子阱的操作只有射频RF电压，没有直流DC电压，因此离子阱的操作只对应于稳定图上的X轴。
对于一定质量的离子，在一定V rf下，不同质量数的离子按照m/z由小到大在稳定图的X轴上自右向左排列。
当射频电压从小到大扫描时，排在稳定图上的离子自左向右移动，振幅逐渐加大，依次到达稳定图右边界，从离子阱中抛出，经过高能打拿极然后由电子倍增器检测。
1.3仪器硬件概述1.3.1离子源1.3.2离子源原理1.3.3仪器构造-示意图1.3.4 仪器构造-实物离子阱整体离子阱分解图1.3.5 LC-MSD Trap 的典型操作模式（以MS2为例）：首先样品组分通过LC 进行分离，然后通过大气压电离源电离产生离子，离子阱在电场作用下，通过离子电荷控制（ICC ）在阱中进行离子累积存储一定数量的离子，然后通过扫描隔离掉低于目标离子质量数的离子，通过在端电极上施加附加电场排除掉阱中高于目标质量数的离子，这个过程为Isolation ，接下来通过在端电极上施加特定离子的共振波形，使其与He 碰撞导致离子内能增加而使离子碎裂，此过程称之为Fragmenation 或CID ，最后在离子阱上扫描Rf 电压得到二级质谱。

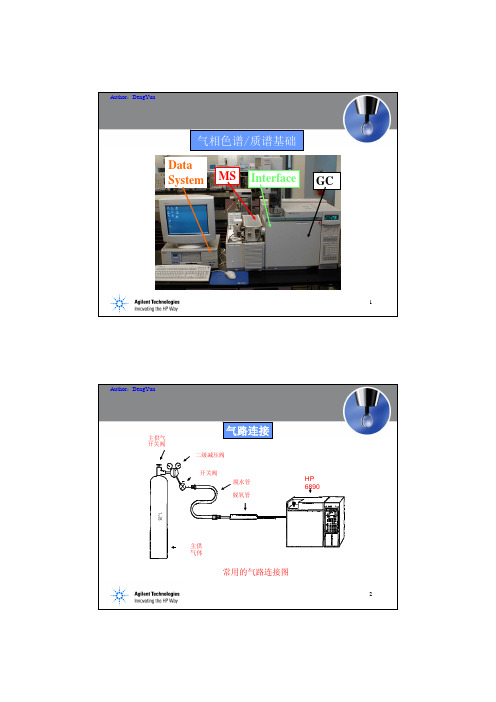

1Author ：DengYunGCMSInterfaceData System气相色谱/质谱基础2Author ：DengYun常用的气路连接图主供气体氦气HP 6890脱氧管脱水管开关阀二级减压阀主供气开关阀气路连接3Author ：DengYun⏹须使用GC 专用铜管或不锈钢管。
