钣金件翻边孔冲压工艺的研究钣金件翻边孔冲压工艺是钣金加工中常见的一种工艺，通过翻边和孔冲的组合操作，可以实现钣金件的加工和成型。
本文将对钣金件翻边孔冲压工艺进行研究，包括工艺原理、工艺流程、工艺参数的选择以及工艺应用等内容进行探讨。
一、工艺原理钣金件翻边孔冲压工艺是指在钣金件上进行翻边和孔冲的工艺操作，通过机械设备将钣金件进行加工成型。
翻边是将钣金件的边缘进行折弯，形成一定的角度和弧度；孔冲是在钣金件上开出孔洞，用于固定、连接或通风。
通过翻边和孔冲的组合操作，可以实现钣金件的成型和加工，达到符合设计要求的产品形态和功能。
在进行工艺操作时，需要考虑翻边和孔冲的顺序和方式，以及工艺参数的选择和控制。
根据钣金件的具体形态和要求，确定翻边和孔冲的位置、角度和尺寸，选择适当的模具和工艺设备，进行精确的加工操作。
二、工艺流程钣金件翻边孔冲压工艺的一般流程包括以下几个步骤：1. 设计分析：根据产品的设计要求和使用功能，确定钣金件的形态和结构，分析需要进行翻边和孔冲的位置和方式。
2. 工艺准备：选择适当的机械设备、模具和工艺工具，准备进行翻边和孔冲的操作。
清洁和检查机械设备和工件，确保工艺操作的顺利进行。
3. 翻边操作：将钣金件放入翻边机或手工工具中，按照设计要求进行翻边操作，形成所需的角度和弧度。
5. 检验修整：对加工后的钣金件进行外观和尺寸的检验，如有需要进行修整和调整，确保产品的质量和精度。
6. 清洁包装：清洁加工后的钣金件，进行包装和标识，便于存储和运输。
三、工艺参数的选择1. 翻边参数：根据钣金件的材质和厚度，确定翻边的角度和弯曲半径，选择合适的模具和翻边机，控制好翻边的力度和速度。
2. 孔冲参数：根据钣金件的结构和使用要求，确定孔冲的位置和尺寸，选择合适的冲头和冲床，控制好孔冲的深度和直径。
3. 设备参数：根据工件的材质和形态，选择适当的机械设备和工艺工具，控制好设备的运行速度和稳定性，确保加工的质量和效率。

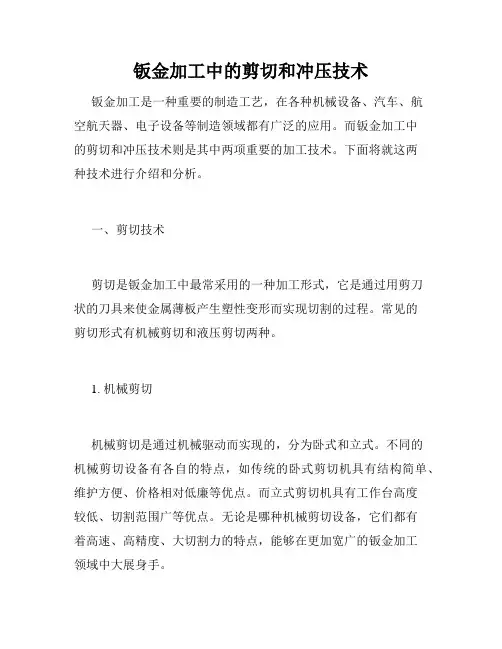

钣金加工中的剪切和冲压技术钣金加工是一种重要的制造工艺，在各种机械设备、汽车、航空航天器、电子设备等制造领域都有广泛的应用。
而钣金加工中的剪切和冲压技术则是其中两项重要的加工技术。
下面将就这两种技术进行介绍和分析。
一、剪切技术剪切是钣金加工中最常采用的一种加工形式，它是通过用剪刀状的刀具来使金属薄板产生塑性变形而实现切割的过程。
常见的剪切形式有机械剪切和液压剪切两种。
1. 机械剪切机械剪切是通过机械驱动而实现的，分为卧式和立式。
不同的机械剪切设备有各自的特点，如传统的卧式剪切机具有结构简单、维护方便、价格相对低廉等优点。
而立式剪切机具有工作台高度较低、切割范围广等优点。
无论是哪种机械剪切设备，它们都有着高速、高精度、大切割力的特点，能够在更加宽广的钣金加工领域中大展身手。
2. 液压剪切液压剪切是通过液压油缸驱动来实现切割的加工形式。
相对于机械剪切，液压剪切是一种更加灵活方便、适用范围更广的加工形式。
它具有先进的液压系统、高效的工作表面、智能化的程序控制等优点。
同时，液压剪切的效率也比机械剪切高得多，可以更快速、更精确地完成钣金加工。
二、冲压技术冲压技术是一种通过冲压模具在冲床上实现将原材料冲压形成满足客户要求的形状和大小的零件。
冲压技术具有以下几大优点：1. 高效率冲压生产的效率高，一般情况下能达到每分钟50件左右。
2. 高质量由于冲压模具都经过精密加工，所以冲压过程中能够保证零部件的精度和质量。
3. 高精度冲压模具的制作采用了非常精密的制造工艺，所以在冲压过程中也能够保证零部件的精度。
4. 省时省力相对于传统的钣金加工方式，冲压技术更加省时、省力、省力，而且能够大量生产。
总之，无论是剪切技术还是冲压技术，在钣金加工领域中都有着重要的应用，它们在提高钣金加工精度、提高加工效率、减少操作手工、节约生产成本等方面都发挥了极大的作用。
钣金件之冲压工艺培训课件整车架构部1钣金件之冲压工艺目录一、钣金件概览二、冲压生产准备计划三、冲压工艺知识四、冲压工艺方案五、冲压件工艺性六、冲压工艺质量七、冲压发展趋势Backup钣金件设计流程二、冲压生产准备计划冲压生产准备时间表PA PDR PPV LR LS SOP 从PA到P8 SOP，冲压生产准备的周期一般为19 个月。
汽车制造业约有60%-75％的零件是采用冲压加工工艺制成的，其中，冲压加工所占的劳动量为整个汽车工业总劳动量的25％-30％。
3.1、冷冲压加工范围3.2、冲压加工方法特点：1、冲次快，效率高，特别是大量生产其效率尤其显著；2、冲压加工能获得较为复杂的几何形状和尺寸；3、材料利用率高，是一种无切削加工，只有少量的切边废料；4、操作简便，省时省力，容易掌握。
3.3、冲压工艺流程、定义及分类：冲压工艺流程原材料（板料和卷料）入库→开卷线→大件清洗涂油、小件开卷剪切→冲压生产线→安装模具、调试首件合格→投入批量生产→合格件防锈→入库冷冲压的定义冷冲压是指在常温下，利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要零件的一种压力加工方法。
冷冲压的基本分类冷冲压分两大类：分离工序和成形工序。
、分离工序：3.3.1是指坯料在冲压力作用下，变形部分的应力达到强度极限σb以后，使坯料发生断裂而产生分离。
分离工序主要落料、冲孔、切断、修边等。
是指坯料在冲压力作用下，变形部分的应力达到屈服极限σs，但未达到强度极限σb，使坯料产生塑性变形，成为具有一定形状、尺寸与精度制件的加工工序。
成形工序主要有拉延、翻边、整形、翻孔、弯曲等。
3.3.2、成形工序：4.1、以某车型翼子板为例：规划生产线信息数据输入分析２、平面孔数、位置１、负角检查形状、深度3、纵壁孔数、位置4、修边条件检查4.1、以某车型翼子板为例：侧冲孔直冲孔整形冲压工艺方案：１、拉延２、修边３、整形翻边４、冲孔侧冲孔≈45mm 确认孔与孔的加工方式是否有干涉，如干涉就要分序翻边侧冲孔如果轮罩处有向内的翻边需要研讨5工序模具结构是否能实现4.2、以某车型侧围外板为例：落料拉延修边、冲孔翻边、整形冲压件不良结构设计造成缺陷：工序过多，模具复杂，成本偏高；材料破裂、起皱；冲压状态不稳定，难以控制，零件存在回弹、扭曲变形；装配工艺性差，容易出错；焊接工艺性差；电泳不完整，或者电镀液漏不干净；安全系数低，操作不便，操作工人容易被划伤。
冲压件钣金工艺及成本分析一、冲压件钣金工艺步骤：1.设计图纸：根据产品设计要求绘制详细的图纸。
2.材料准备：选择合适的金属材料，如冷轧钢板、不锈钢板等。
3.板材开料：根据图纸的要求，使用切割机将板材切成相应尺寸的小片。
4.冲压：通过冲压机将小片加工成所需形状，即通过钢模和冲头的配合，将板材冲压成所需的形状，同时去除无用材料。
5.弯曲：使用弯曲机将冲压成型的零件进行折弯，使其达到所需形状和角度。
6.折边：通过折边机对零件的边缘进行折边处理，提高零件的强度和刚度。
7.表面处理：根据产品要求，可进行表面喷涂、镀锌等处理，以增加产品的耐腐蚀性和美观度。
8.组装：将加工好的冲压件与其他零配件进行组装，形成完整的产品。
二、冲压件钣金工艺的优势：1.可批量生产：冲压件钣金工艺适用于大批量生产，可以在较短的时间内完成大量零件的加工，提高生产效率。
2.高精度：冲压件钣金工艺具有较高的加工精度，可满足对精度要求较高的产品。
3.高强度：通过冲压、折边等工艺步骤，可以提高材料的强度和刚度，使产品更加坚固耐用。
4.多种材料可选：冲压件钣金工艺可适用于多种金属材料，如冷轧钢板、不锈钢板、铝板等，具有较大的材料选择余地。
三、冲压件钣金工艺的成本分析：1.材料成本：材料成本是冲压件钣金工艺中较大的成本部分，根据所选材料的种类和规格及材料的采购价格确定。
2.设备成本：冲压件钣金工艺需要使用专用设备，如冲压机、切割机、弯曲机等。
设备的购置、维护和修理等成本需要考虑在内。
3.人工成本：冲压件钣金工艺需要熟练的操作工人进行操作和控制。
人工成本包括工人的工资和福利待遇等。
4.能源成本：冲压件钣金工艺需要消耗电能和压缩空气等能源，因此能源成本是要考虑的因素之一5.后续加工成本：可选的后续加工工序，如表面处理、组装等，也需要考虑在内。
综上所述，冲压件钣金工艺是一项常用的金属加工技术，具有高效、高精度和高强度的优势。
在成本分析中，需要考虑材料成本、设备成本、人工成本、能源成本和后续加工成本等因素。
冲压工艺流程冲压工艺是指通过钣金加工机床，对金属板材进行压制、冲孔、弯曲、拉伸等处理工艺的总称。
它是制造各种零部件的一种重要工艺，广泛应用于汽车、电器、通讯、电子、机械制造等领域。
下面我们将详细介绍冲压工艺的流程。
一、模具设计冲压工艺的第一步是模具设计。
模具的设计需要根据被加工的零件的尺寸、形状和要求，制作出相应的模具。
模具能够在短时间内将金属板材加工成符合所需形状的零件。
二、材料切割或定尺在冲压工艺中，金属板材需要被切割或定尺。
这个步骤需要根据被加工的零件的尺寸和要求，将金属板材进行切割或者定尺。
在这个步骤中，需要使用切割机和裁板机等设备。
三、模具调整在模具设计完成之后，需要对模具进行调整。
模具调整时需要将其与机床进行配合，根据加工要求将模具准确、平整地安装在机床上。
四、精确定位精确定位是冲压工艺流程中非常重要的一步。
在精确定位时要保证零件的位置准确无误，这可以通过机床的数控系统进行自动定位。
五、冲压加工在进行冲压加工时，需要将模具配合机床进行操作。
机床会按照加工好的程序进行操作，从而将金属板材加工成符合要求的零部件。
六、去毛刺在冲压加工完成之后，需要对加工出来的零件进行去毛刺处理。
去毛刺需要使用专门的设备，对零件表面进行抛丸或者机械去毛刺处理。
七、品质检测品质检测是冲压工艺中最后一个步骤。
在品质检测过程中，要对加工好的零件进行检查、测试，以确保其达到设计要求，是否存在问题需要及时进行处理。
总之，冲压工艺是一项非常复杂的加工技术，需要配合各种设备、技术手段和专业知识。
只有经过良好的模具设计、机床操作和后续处理等流程，才能够生产出高质量的零部件，为整个制造业提供优越的材料和零部件。
冲压钣金件加工工艺冲压钣金件是一种常见的工业零部件，适用于各种机械设备中，具有重要的作用。
钣金件加工工艺是制作这种零部件的关键环节，下面就钣金件加工工艺进行详细介绍。
一、冲压钣金件的特点冲压钣金件是采用冲压工艺制作而成的，具有轻质、高强度、精度高、成本低等特点。
在现代工业生产中得到广泛应用，在制造机械设备、电子产品、汽车零件等方面具有重要作用。
二、钣金件加工工艺1、材料准备：冲压钣金件加工需要准备的材料有：一般钢板、不锈钢、铜、铝等。
这些材料的规格和厚度根据工件要求而定。
2、设计图纸：制作每个冲压零件之前，需要先设计出零件的图纸。
设计图纸中需要包括工件的形状、尺寸、工艺要求、成品要求等。
3、数控冲床：数控冲床是冲压钣金件加工中主要的设备。
数控冲床是一种通过程序控制，根据需要的形状和尺寸对材料进行精确冲裁的机床。
数控冲床的工作原理是将材料放在电动滑台和定位销上，用冲床模具对材料进行冲压成形。
4、模具制作：冲床模具是影响冲压钣金件加工效果的重要因素。
一般情况下，制造一个冲孔模具需要经过CAD设计、加工、试模、校正等多个步骤。
5、表面处理：冲压钣金件加工完成后，需要对零件表面进行处理。
一般采用的表面处理方法有热镀锌、镀铬、抛光、油漆等。
三、钣金件加工工艺的优势冲压钣金件加工工艺具有以下优势：1、高效性：冲压钣金件加工速度快，每分钟可以加工数十个工件，生产效率很高。
2、成本低：冲压钣金件加工比其他钣金件加工方式成本更低，每件零件的制作费用更低。
3、精度高：采用数控冲床加工，精度高达0.1mm左右，能够保证工件的精度。
4、稳定性高：通过严格的工艺流程和检测方法确保工件的质量稳定。
总之，钣金件加工工艺在现代工业生产中具有重要的应用价值，只有掌握了这些技术，才能够更好地生产出优质的冲压钣金件，从而为整个工业生产带来更大的效益。
钣金冲压基本知识目录一、钣金冲压概述 (2)1. 钣金冲压定义 (2)2. 钣金冲压的应用领域 (4)3. 钣金冲压的重要性 (5)二、钣金冲压基本工艺 (6)1. 板材选择 (6)2. 冲压设备简介 (7)3. 冲压工艺流程 (8)4. 工艺参数设置 (9)三、冲压模具及设计 (11)1. 冲压模具概述 (12)2. 模具的基本结构 (13)3. 模具设计流程 (14)4. 模具设计要素 (15)四、冲压操作及注意事项 (16)1. 操作前准备 (17)2. 操作步骤 (18)3. 操作中的注意事项 (19)4. 操作后的维护 (20)五、钣金冲压材料 (21)六、钣金冲压质量控制与检测 (22)1. 质量标准与要求 (24)2. 质量检测方法与设备 (25)3. 质量问题的解决方法 (26)4. 质量控制的措施 (27)七、钣金冲压的安全与环保 (28)1. 安全操作规范 (29)2. 安全生产的重要性 (30)3. 环保要求与措施 (31)4. 废弃物处理与回收 (32)八、钣金冲压的发展趋势与挑战 (33)一、钣金冲压概述钣金冲压是一种重要的金属加工工艺，主要涉及对金属板材进行冲压、切割、折弯、成型等操作，以制造出各种形状和规格的零件和产品。
这一工艺广泛应用于汽车、航空、电子、电器、通讯、家具等制造业领域。
钣金冲压工艺具有生产效率高、材料利用率高、加工精度高、成本低廉等优点，因此得到了广泛的应用。
钣金冲压的基本过程包括材料的选择、切割、冲压、折弯和焊接等环节。
选择合适的金属材料是冲压工艺的基础，常见的材料包括钢板、铝板、铜板等。
通过剪切和冲压设备，可以将金属板材按照预定的形状和尺寸进行加工，然后通过折弯机进行角度和形状的加工。
在需要连接或组装的时候，还会采用焊接工艺进行连接。
钣金冲压工艺对于制造业的发展具有重要意义，随着制造业的不断发展，对于零件和产品的精度、质量、生产效率等方面的要求也越来越高。
