手机RF测试指标.

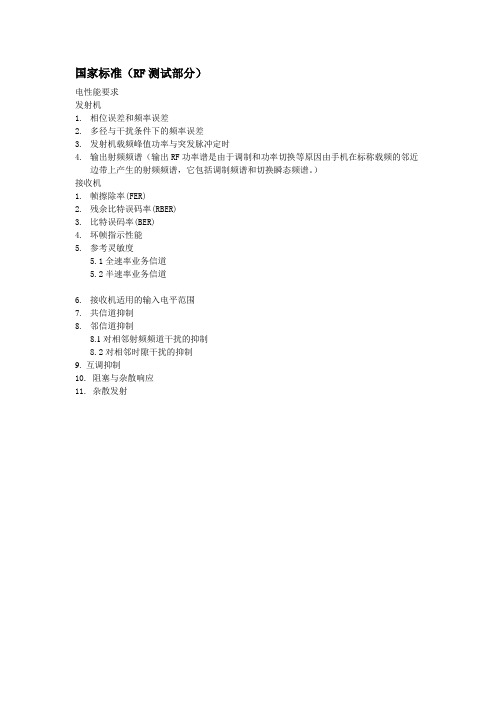

国家标准（RF测试部分）电性能要求发射机1.相位误差和频率误差2.多径与干扰条件下的频率误差3.发射机载频峰值功率与突发脉冲定时4.输出射频频谱（输出RF功率谱是由于调制和功率切换等原因由手机在标称载频的邻近边带上产生的射频频谱，它包括调制频谱和切换瞬态频谱。

）接收机1.帧擦除率(FER)2.残余比特误码率(RBER)3.比特误码率(BER)4.坏帧指示性能5.参考灵敏度5.1全速率业务信道5.2半速率业务信道6.接收机适用的输入电平范围7.共信道抑制8.邻信道抑制8.1对相邻射频频道干扰的抑制8.2对相邻时隙干扰的抑制9.互调抑制10. 阻塞与杂散响应11. 杂散发射杭州斯达康通讯有限公司GSM手机RF测试规范测试项目1.1频率误差测试1.2 相位误差测试1.3 峰值功率测试1.4 功率等级测试1.5 突发脉冲定时1.6 输出调制频谱（调制边带）1.7 输出调制频谱（切换边带）1.8 传导杂散1.9 参考灵敏度测试1.10 同信道抑制测试1.11 邻信道抑制测试1.12 互调抑制测试1.13 阻塞与杂散抑制1.14 AM抑制测试错误！未定义书签。

根据现有的条件CMU200可以测试的项目1.Overview2.Power3.Modulation4.Spectrum5.Receiver qualityOverviewReported Power 期望功率Avg Burst Power(Current) 平均突发功率Peak Burst Power 峰值突发功率PowerRamp 功率斜坡Timing Advanced Error 时间提前量误差Ext.PhaseError GMSKFrequency Error 频率误差Peak Phase Error 相位峰值误差RMS Phase Error 相位均方根误差MS Receive ReportsRX Level 接收等级RxQuality 接收质量Power平均突发功率、时间提前量误差、训练序列的类型、统计周期Modulation峰值相位误差、均方根相位误差、频率误差Spectrum调制谱,开关谱Receiver qualityBER、Average BER, Neighbor Cells根据现有的条件Mt8801c可以测试的项目TX Power Carrier Off PowerCarrier off powerModulation Power突发脉冲的瞬时响应(Rising Time，Falling Time)Carrier Frequency ErrorPhase ErrorBit Rate ErrorOccupied BandwidthAdjacent channel powerSensitivity主管单位测试依据详细测试内容北京无线电委员会YD/T884-1996GSM900，DCS1800频段GSM射频性能相位误差，频率误差，最大平均功率，功率控制，突发时间功率关系，射频输出调制谱，射频输出切换频谱，传导杂散发射，静态参考灵敏度中国泰尔实验室YD/T1215-2002GSM900，DCS1800频段GSM射频性能相位误差，频率误差，发射机输出功率，静态参考灵敏度说明：RMS,PEAK,POWER,一般就这三项CTA的时候这三项不过的比较多。

常见通信RF指标的在和意义温故而知新这篇文章的初衷是源自我给工厂工程师写的一份“操作指南”，按理说写这些东西对于工作了十来年的人来说应该是手到擒来的，但是真正写的时候就发现原本计划提纲挈领的东西写成了冗长无比的八股文。

写完之后回头读一读，发现其实问题只有一个：基础概念！基础概念！基础概念！重要的事情说三遍。

当你写完“EVM可能随着Front-End的IL增大而恶化”的时候，如果阅读者是一个基础概念知识都不好的工程师（工厂里的工程师很多都是如此），人家第一反应是“E VM是什么”，继而是“EVM是为什么会跟IL有关系”，然后还可能是“EVM还跟什么指标有关系”——这就没完没了了。

所以我这里打算“扯到哪算哪”，把一些常见的概念列举出来，抛砖引玉，然后看看效果如何。

Rx Sensitivity（接收灵敏度）接收灵敏度，这应该是最基本的概念之一，表征的是接收机能够在不超过一定误码率的情况下识别的最低信号强度。

这里说误码率，是沿用CS（电路交换）时代的定义作一个通称，在多数情况下，BER (bit error rate)或者PER (packet error rate)会用来考察灵敏度，在LTE时代干脆用吞吐量Throughput来定义——因为LTE干脆没有电路交换的语音信道，但是这也是一个实实在在的进化，因为第一次我们不再使用诸如12.2kbps RMC（参考测量信道，实际代表的是速率12.2kbps的语音编码）这样的“标准化替代品”来衡量灵敏度，而是以用户可以实实在在感受到的吞吐量来定义之。

SNR（信噪比）讲灵敏度的时候我们常常联系到SNR（信噪比，我们一般是讲接收机的解调信噪比），我们把解调信噪比定义为不超过一定误码率的情况下解调器能够解调的信噪比门限（面试的时候经常会有人给你出题，给一串NF、Gain，再告诉你解调门限要你推灵敏度）。

那么S和N分别何来？S即信号Signal，或者称为有用信号；N即噪声Noise，泛指一切不带有有用信息的信号。

射频(RF)指标的定义和要求1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。

衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。

这里只介绍用残余误比特率(RBER)来测量接收灵敏度。

残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。

(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2％。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为-l09一l07dBm，则接收灵敏度为优；若RF输入电平为-l07一l05dBm，则接收灵敏度为良好；若RF输入电平为-105一l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。

●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2％。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为一l08一-105dBm，则接收灵敏度为优；若RF输入电平为一105-- -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03一 -100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。

2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。

GSM调制方案是高斯最小移频键控(GMSK)，归一化带宽为BT＝0．3。

发射信号的相位误差定义为：发信机发射信号的相位与理论上最好信号的相位之差。

理论上的相位轨迹可根据一个己知的伪随机比特流通过GMSK脉冲成形滤波器得到。

频率误差定义为考虑了调制和相位误差的影响以后，发射信号的频率与该绝对射频频道号(ARFCH)对应的标称频率之间的差。

1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。

衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。

这里只介绍用残余误比特率(RBER)来测量接收灵敏度。

残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。

(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2％。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为-l09一l07dBm，则接收灵敏度为优；若RF输入电平为-l07一l05dBm，则接收灵敏度为良好；若RF输入电平为-105一l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。

●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2％。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为一l08一-105dBm，则接收灵敏度为优；若RF输入电平为一105-- -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03一-100dBm，则接收灵敏度为一般；若RF 输入电平为＞-l00 dB mm，则接收灵敏度为不合格。

1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。

GSM调制方案是高斯最小移频键控(GMSK)，归一化带宽为BT＝0．3。

发射信号的相位误差定义为：发信机发射信号的相位与理论上最好信号的相位之差。

理论上的相位轨迹可根据一个己知的伪随机比特流通过GMSK脉冲成形滤波器得到。

频率误差定义为考虑了调制和相位误差的影响以后，发射信号的频率与该绝对射频频道号(ARFCH)对应的标称频率之间的差。

常见通信RF指标的内在和意义其中一些常见的通信RF指标包括：1. 信号强度（Signal Strength）：信号强度指的是接收到的信号的功率水平，通常以dBm为单位表示。

较强的信号强度表示信号的质量较好，能够有效地传输数据。

2. 信噪比（Signal-to-Noise Ratio，SNR）：信噪比是信号与背景噪声之间的比值。

较高的信噪比表示信号所占比例较大，因此信号的质量较好，数据传输的准确性更高。

3. 误码率（Bit Error Rate，BER）：误码率是指在传输过程中比特流中产生错误的比例。

较低的误码率表示传输质量较好，数据传输的准确性较高。

4. 带宽（Bandwidth）：带宽表示在一定时间内所能传输的最大数据量。

较大的带宽表示系统具有更高的数据传输能力。

5. 频谱效率（Spectral Efficiency）：频谱效率表示单位带宽内能够传输的最大数据量。

较高的频谱效率表示系统能够以更高的速率传输数据。

6. 衰落（Fading）：衰落是指信号在传播过程中受到干扰和衰减的现象。

衰落的存在会降低信号的质量和传输速率。

7. 多路径效应（Multipath Effect）：多路径效应是指信号在传播过程中经过多个路径到达接收器，导致信号叠加和干扰的现象。

多路径效应会对信号的强度和质量产生不利影响。

这些通信RF指标在无线通信系统的设计、测试和优化中具有重要的意义。

其内在意义可以总结为以下几个方面：1.评估系统性能：通信RF指标能够客观地评估无线通信系统的性能和质量，提供系统设计和优化的重要依据。

通过监测和分析这些指标，可以评估系统的效果并进行性能优化。

2.判断信号质量：通信RF指标能够帮助判断信号的质量和可靠性。

较好的信号强度、信噪比和误码率等指标表示信号传输的准确性和可靠性较高。

3.优化频谱利用率：频谱是有限的资源，通信RF指标能够评估系统的频谱效率，帮助优化频谱的利用。

提高频谱效率能够提高系统的数据传输速率和容量。

RF测试指标及部分指标意义RF（Random Forest）是一种基于决策树的集成学习方法，结合了随机特征选择和投票机制，具有很好的分类和回归性能。

在进行RF模型训练和评估时，有一些常用的测试指标和部分指标意义需要用来评估模型性能。

本文将详细介绍RF模型测试指标及其意义。

1. 准确率（Accuracy）：准确率是指分类正确的样本数与总样本数之比，即所有预测正确的样本所占比例。

准确率是最常用的评估分类模型性能的指标，可以用来衡量模型对整体样本的分类能力。

但若类别分布不均衡时，准确率可能会失真，因此需要结合其他指标进行综合评估。

2. 灵敏度（Sensitivity/Recall）：灵敏度也被称为真阳性率或召回率，其定义为真实类别为正例的样本中，被模型正确判断为正例的比例。

灵敏度可以衡量模型对正例的识别能力，特别适用于对一些类别的关注度较高的情况。

3. 特异度（Specificity）：特异度是指在真实类别为负例的样本中，模型能够正确判断为负例的比例。

特异度可以衡量模型对负例的区分能力，特别适用于需要减少假阳性的情况。

4. 精确度（Precision）：精确度是指在所有被模型判断为正例的样本中，真实类别为正例的比例。

精确度可以衡量模型在判断正例时的准确性，适用于需要避免误判的情况，例如医学诊断等场景。

5. F1值（F1-score）：F1值是精确度和灵敏度的调和平均数，可以综合考虑模型的准确度和召回率。

F1值在处理不均衡数据时比准确率更具有参考价值，可以更好地衡量分类模型的整体性能。

6. ROC曲线：ROC曲线是以“真阳性率”（TPR）为纵轴，“假阳性率”（FPR）为横轴绘制的曲线。

ROC曲线能够综合考虑模型的灵敏度和特异度，用以评估模型在不同阈值下的性能变化。

ROC曲线下的面积AUC （Area Under ROC Curve）可以用来衡量分类器的整体性能，AUC值越大，模型性能越好。

7. 混淆矩阵（Confusion Matrix）：混淆矩阵是用于可视化分类模型预测结果的矩阵，通常是一个2×2的矩阵。

TD-SCDMA手机电性能测试要求――RF部分（1.28Mcps）一、发射机：1、UE最大输出功率：1)定义：标称功率是UE 的宽带发射功率，即最少在无线接入模式码片速率带宽的(1+α)倍频带内（1.6MHz）的功率。

测量时长是不包括保护时段的发射时隙。

2)指标：在正常测试环境下，测得的单码道、多码道12.2kbps业务最大输出功率应满足下表FIG1.1.1&FIG1.1.2的容限值：备注：*) 在多码道的使用环境中，最大标称输出功率将因为单码道和多码道发射情况下的峰值/均值功率比率的不同而减少；**) 甚至在多码发送时，最大标称输出功率允许一定的容限；***) 对于使用定向天线发射的UE，分级限制将基于最大EIRP（等效各向同性辐射功率）。

3)测试方法：2、UE频率稳定度：1)定义：UE已调载波的频率应该稳定到与从基站接收到的载波频率在一个时隙内相差不到±0.1PPM 的范围内。

载波信号频率将因为基站的频率误差和多普勒频移产生明显的误差。

在后一种情况中，必须对从基站接收到的信号进行足够时间的平均，以确保由于噪声和干扰引起的频率误差限制在±0.1PPM 范围内。

UE 的射频频率源与码片时钟源使用同一频率源。

2)指标：在下表FIG1.2.1测试条件下，频率误差在【最小要求：±0.1ppm，测试要求：±（0.1ppm＋10Hz）】之内；3)测试方法：3、输出功率动态范围：3-1.上行开环功率控制：1)定义：开环功率控制是UE 发射机设置其输出功率为一个指定值的能力。

UE 开环功率定义为在一个时隙或者开环功率期间内的RRC 滤波平均功率（滚降系数α＝0.22，带宽等于码片速率1.28Mcps），无论哪个都可用。

2)指标：开环功率控制容限的最低要求如表FIG1.3.1；3-2.上行闭环功率控制：1)定义：上行闭环功率控制是指UE 发射机根据在下行链路接收到的一个或多个功率控制命令（TPC）而调整UE 发射机输出功率的能力；功率控制步长（∆TPC）是指UE 根据接收到一个功率控制命令（TPC_cmd）时，UE 发射机输出功率的功率变化。

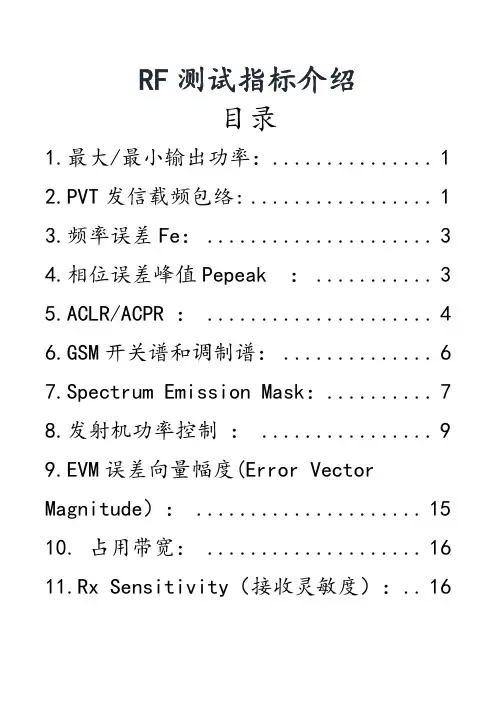

RF测试指标介绍目录1.最大/最小输出功率： (1)2.PVT发信载频包络: (1)3.频率误差Fe： (3)4.相位误差峰值Pepeak ： (3)5.ACLR/ACPR ： (4)6.GSM开关谱和调制谱： (6)7.Spectrum Emission Mask： (7)8.发射机功率控制 ： (9)9.EVM误差向量幅度(Error Vector Magnitude）： (15)10. 占用带宽： (16)11.Rx Sensitivity（接收灵敏度）： .. 161.最大/最小输出功率：鉴于移动通信组网的远近效应，为保证手机与基站之间的通信质量同时不至于对其他手机产生明显干扰，必须对手机发射功率进行控制。

功率过大，则会增加功耗，导致电池不耐用，且会使小区覆盖范围扩大，从而引起干扰。

功率过小，则会造成拨号困难。

2.PVT发信载频包络:时分复用系统中，发射突发脉冲序列对时间的功率包络曲线即为发信载频包络，该指标主要测试TDMA系统中，8个时隙共用同一频点，要求在指定的时间内打开和关闭，避免影响相邻时隙的使用。

由于这一原因，GSM规范对一个时隙的RF突发的幅度包络作了规定，对于时隙中间有用信号的平坦度也作了相应的规定，这个幅度包络在577us的一个时隙内，器动态范围大于70vB，而时隙有用部分平坦度应小于±1dB。

对于PVT超标问题，我们查了大量文献，把问题锁定在PA的输出底噪太高。

PA的前项隔离度不够好。

经过大量的实验，最终调试OK，发现，PVT的曲线不单只是超标，还会影响频谱，特别是开关谱，PVT曲线没有调试好会严重影响其他RF指标（相位误差，开关谱，调制谱等等）所以PVT曲线特别重要。

3.频率误差Fe：测量发射信号的频率和相位误差是检验发信机调制信号的质量。

通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。

频率误差小，则表示频率合成器能很快切换频率，并且产生出来的信号足够稳定。

蓝牙RF性能测试标准测试步骤：1 输出功率测试仪对初始状态设置如下：链路为跳频，EUT置为环回（Loop back）。

测试仪发射净荷为PN9，分组类型为所支持的最大长度的分组，EUT对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。

测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。

规范要求峰值功率和平均功率各小于23dBm 和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。

目前我们蓝牙设备的功率等级均为为2，-6dBm<平均功率<4dBm，需要测试0/39/78信道,分别记录Nomin（Avg）,Peak(Max)Step 1: 手机蓝牙开启，*#227# →Bluetooth →Genernal Test →Start testingStep 2 : Packet type使用DH5, Pattern trpe使用Dynamic PRBS具体测试如下图：2 功率控制初始状态为环回,非跳频。

EUT分别工作在低、中、高三个频点,回送调制信号为PN9的DH1分组，测试仪通过LMP信令控制EUT输出功率,并测试功率控制步长的范围,规范要求在2dB和8dB 之间。

3调制特性初始状态同（2）, EUT分别工作在低、中、高三个频点。

测试仪以所支持的最大分组长度发送净荷为的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Df1max 和Df1avg。

测试仪以所支持的最大分组长度发送净荷为的分组，并对EUT回送的分组计算频率偏移的峰值和均值，分别记为Df2max 和Df2avg，要求满足以下条件：至少%的Df1max 满足 140kHz< Df1max <175kHz；至少%的Df2max 3115kHz；Df2avg /Df1avg 。

1. RF 测试测试目的：使手机各项射频测试指标符合标准测试标准：GSM 11.10，需参考项目的手机规范测试条件：温度：+ 15 C ~+ 35 C湿度：20％～75％气压：86～106kPa电源：3.8V DC， 2Amp测试仪器：CMU200/ Agilent 8960，PC，DC电源，万用表，测试卡，Link Cable，数据线注：测试方法可结合参考Agilent8960/CMU200操作手册。

所需测试的信道及功率等级视具体情况而定。

一般情况下，RF Test各测试项可在High、Low、Middle 信道及High、Low、Middle功率级条件下进行（如表1），并且按照表2所列条件分别进行测试：表1：参考测试信道及功率级表2.温度及电压条件1.1 POWER_VS_Time_TEMPLATE1．定义：发射载频功率在一个突发脉冲时间上的包络图；2．测试指标：各功率控制级下的功率/时间包络应落在图1和图2所示的功率/时间包络框架内，有用信息比特上的功率值变化范围需在±1dB之内，发射突发脉冲定时的时间误差为±1bit，及传输时间±3.69μs；3．测试方法：给手机装上测试卡并接通电源，将手机的RF switch与Agilent8960/CMU200用Cable相连，然后让被测手机与Agilent8960/CMU200建立通话连接，分别在GSM、DCS和PCS频段测试Power vs time template，测试结果可参考下图：GSM DCS/PCS图1．发射载频功率/时间包络图1.2 POWER_VS_CHANNEL1．定义：发射载频相对于不同信道及功率级的功率值；2．测试指标：测试结果需不仅满足每个功率的上下限要求，而且要求每个相邻发射功率之间的差值小于等于+_1.5dB，不同功率级下的功率值及范围参考下表：表3：各功率级参考电平及范围3．测试方法：给手机装上测试卡并接通电源，将手机的RF switch与Agilent8960/CMU200用Cable相连，然后让被测手机与Agilent8960/CMU200建立通话连接，分别在GSM、DCS和PCS频段测试发射功率，测试信道及功率等级可参考表1。

EDGE手机射频测试方法1．概述本文依据51.010和45.005给出了工作在EDGE模式下的移动台所应遵循的射频测试指标。

本测试指标适用于：－GSM850/900 移动台功率等级E2 ：标称输出功率27dBm－DCS1800/PCS1900 移动台功率等级E2：标称输出功率26dBm2．测试环境：进行RF测试的参考测试环境如下图所示：一般环境测试条件：处于一般环境温度和一般电压下的测试环境。

极限环境测试条件：处于极限环境温度和极限电压下的测试环境。

它是极限温度和极限电压的任意组合。

2.1 测试温度范围：一般环境温度：+15℃≤θ ≤+35℃极限环境温度：－10℃≤θ ≤+55℃2.2 测试电压范围：一般电压值：依移动台情况而定。

低电压值：对于锂电池：0.85 ⨯一般电压值; 对于镍氢电池：0.9 ⨯一般电压值。

所设电压值应不高于以上定义值。

高电压值：对于锂电池：同一般电压值；对于镍氢电池：同一般电压值所设电压值应不低于以上定义值。

3.测试信道的设置.4.传输条件由下表格定义：5. 发射机技术要求及测试方法5.1 相位误差和频率误差5.1.1 定义发射机的相位误差和频率误差是指测得的实际相位、频率与理论期望的相位，频率之差。

5.1.2 一致性要求a) MS载波频率误差应不大于1×10-7b) 每一个突发脉冲的RMS相位误差都不应超过5°c) 每一个突发脉冲的有用部分的相位最大峰值误差不超过20°5.1.3 测试方法仅对上行时隙EDGE MS 进行此项测试MS 通过RF电缆与测试设备（TE）相连。

根据通用呼叫建立程序建立一个分组通信。

TE指令MS以最多的时隙进行发射，在每个时隙内采用相同的功率控制等级。

对突发脉冲进行取样，得到其相位轨迹，将此相位轨迹与理论的相位轨迹相比较，从两条轨迹得出的回归线可以用来指示频率误差，而与此回归线的相应偏差便是测量的相位误差。

测试选用高中低各一个信道，在所有功率控制等级上进行测试。

1. 什么是RF？答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

4. RF仿真软件在手机设计调试中的作用是什么？答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？答：基本原则是使EMC(电磁兼容性）最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

9. 推荐RF仿真软件及其特点？答：Agilent ADS仿真软件作RF仿真。

RF指标可以采用MTK提供的ATE工具进行自动测试，也可以用手动测试。

手动测试过程如下（测试仪器为8960）请参考附件3。
