手机网络和射频测试培训资料

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

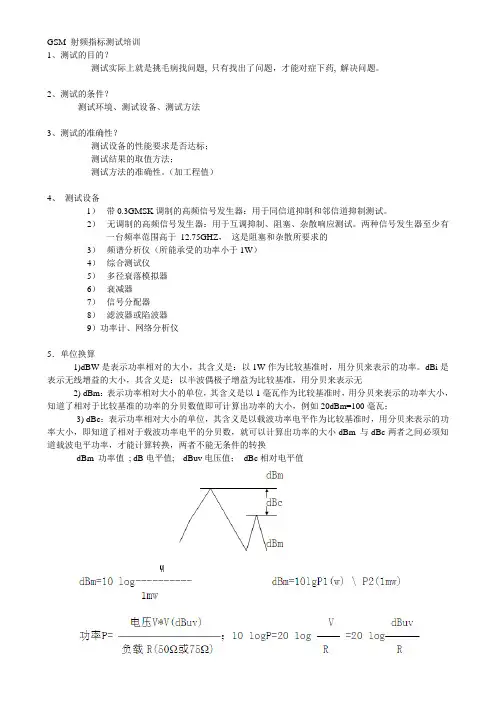

GSM 射频指标测试培训1、测试的目的？测试实际上就是挑毛病找问题, 只有找出了问题，才能对症下药, 解决问题。

2、测试的条件？测试环境、测试设备、测试方法3、测试的准确性？测试设备的性能要求是否达标；测试结果的取值方法；测试方法的准确性。

（加工程值）4、测试设备1）带0.3GMSK调制的高频信号发生器：用于同信道抑制和邻信道抑制测试。

2）无调制的高频信号发生器：用于互调抑制、阻塞、杂散响应测试。

两种信号发生器至少有一台频率范围高于12.75GHZ，这是阻塞和杂散所要求的3）频谱分析仪（所能承受的功率小于1W）4）综合测试仪5）多径衰落模拟器6）衰减器7）信号分配器8）滤波器或陷波器9）功率计、网络分析仪5．单位换算1)dBW是表示功率相对的大小，其含义是：以1W作为比较基准时，用分贝来表示的功率。

dBi是表示无线增益的大小，其含义是：以半波偶极子增益为比较基准，用分贝来表示无2) dBm：表示功率相对大小的单位，其含义是以1毫瓦作为比较基准时，用分贝来表示的功率大小，知道了相对于比较基准的功率的分贝数值即可计算出功率的大小，例如20dBm=100毫瓦；3) dBc：表示功率相对大小的单位，其含义是以载波功率电平作为比较基准时，用分贝来表示的功率大小，即知道了相对于载波功率电平的分贝数，就可以计算出功率的大小dBm 与dBc两者之间必须知道载波电平功率，才能计算转换，两者不能无条件的转换dBm 功率值; dB电平值; dBuv电压值；dBc相对电平值4)bps=bit/s均为比特率单位Kbit/s为传输速率，指每秒传输的千比特数bit为信息6．关键技术系统关键技术为：1）接入方式；2）调制方式；3）语音编码；4）加密措施；5）帧结构设计；6）编码方案；7）网络接口；8）协议。

网络接口和协议：OSI七号信令各层名称和作用如下：应用层（最高层），把应用文件连到通信协议上；表示层（第六层），执行通信协议中要传输数据的编码和解码；会话层（第五层），建立与更低层通信过程的连接并控制数据传输方向；传输层（第四层），完成纠错功能和确定数据流接收和发送方向；网络层（第三层），完成协议中发送数据的交换和选路工作；数据链路层（第二层），通过物理层媒介无差错发送和接收数据；物理层（最底层），实际通信传输媒介的机械，电气传输连接.GSM帧结构：TDMA帧：每一个TDMA帧含8个时隙，共占4.615ms（每一时隙0.577ms,156.25个码元）；复帧：由多个TDMA帧构成复帧，其结构有两种，分别含26个或51个TDMA帧，用于在物理信道中体现逻辑信道复用，含26个帧的复帧周期为120ms，用于业务信道或随路控制信道，含51个帧的复帧周期为235.385ms，用于控制信道；超帧：由多个复帧构成超帧，超帧周期为6.12秒，用于控制信道或特种业务；超高帧：包含2048个超帧，周期为3小时28分53秒760毫秒，用于加密的话音和数据；以上分类比简单的全帧，子帧分类更明确7．阻抗匹配天线阻抗匹配就是天线输入阻抗等于与天线相连接的馈线的特性阻抗，如果天线阻抗匹配不好，就会在馈线上产生驻波，导致辐射能量减少。

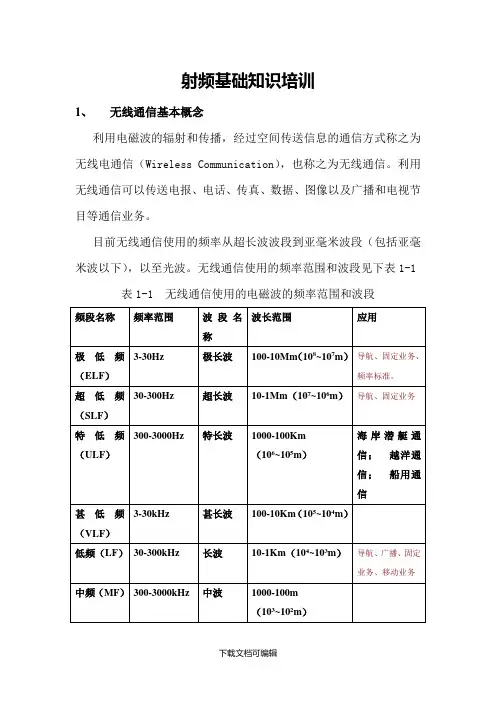

射频基础知识培训1、无线通信基本概念利用电磁波的辐射和传播，经过空间传送信息的通信方式称之为无线电通信（Wireless Communication），也称之为无线通信。

利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务。

目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波。

无线通信使用的频率范围和波段见下表1-1表1-1 无线通信使用的电磁波的频率范围和波段由于种种原因，在一些欧、美、日等西方国家常常把部分微波波段分为L、S、C、X、Ku、K、Ka等波段（或称子波段），具体如表1 - 2所示表1-2 无线通信使用的电磁波的频率范围和波段无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下：1.1 极长波（极低频ELF）传播极长波是指波长为1~10万公里（频率为3~30Hz）的电磁波。

理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小。

1.2超长波（超低频SLF）传播超长波是指波长1千公里至1万公里（频率为30~300Hz）的电磁波。

这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz时衰耗系数为0.3dB/m）对海水穿透能力很强，可深达100m 以上。

1.3 甚长波（甚低频VLF）传播甚长波是指波长10公里~100公里（频率为3~30kHz）的电磁波。

无线通信中使用的甚长波的频率为10~30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球。

1.4 长波（低频LF）传播长波是指波长1公里~10公里（频率为30~300kHz）的电磁波。

其可沿地表面传播（地波）和靠电离层反射传播（天波）。

1.5中波（中频MF）传播中波是指波长100米~1000米（频率为300~3000kHz）的电磁波。

中波可沿地表面传播（地波）和靠电离层反射传播（天波）。

中波沿地表面传播时，受地表面的吸收较长波严重。

RF 基础讲座基本概念RF系统调制与解调RF信号测量RF系统测量R&S 仪器产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器一、基本理论o RF基本概念o RF系统的构成o调制与解调二、RF测量o RF信号的测量o RF系统的测量三、测试仪器产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器培训达到的目的1.熟悉射频基本概念.2.了解射频基本测试方法.3.对测试仪器有一定了解.产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器通信系统分类按传输媒介1.有线通信系统固定电话光纤通信宽带网络电力线通信2.无线通信系统移动通信微波传输卫星通信广播按传输的信息1.模拟通信系统2.数字通信系统，保密性好，信息传输率高，增值业务多。

产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器什么是RF?RF,radio frequency,主要指发射的无线电波(又称射频) ,应用于无线通信。

RF有时称为高频,它是相对于低频而言。

RF的用途,主要是迅速而准确地传输信息,以克服距离上的障碍,是无线通信的关键技术,是传输信息的载体。

产品支持部产品支持部基本概念调制与解调RF 系统RF 信号测量RF 系统测量R&S 仪器O K CSERV69F B ABCSTOCKHOLMTR AFFIC 2RF 无处不在基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器常用的通信系统频率范围常用符号用途3Hz-30kHz VLF（甚低频）电话、长距离导航、时标30kHz-300kHz LF（低频）导航、信标、电力线通信300kHz-3MHz MF（中频）调幅广播、业余无线电3MHz-30MHz HF（高频）短波广播、军用通信30MHz-300MHzVHF（甚高频）电视、调频广播、空中管制、车辆通信、导航300MHz-3GHz UHF（特高频）电视、空间遥测、雷达导航、移动通信3GHz-30GHz SHF（超高频）微波接力、卫星和空间通信、雷达30GHz-300GHzEHF（极高频）雷达、微波接力、射电天文学音频范围(AF) f<1MHz射频范围(RF) f<3GHz微波范围f<40GHz毫米波范围f>40GHz产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器射频应用于移动通信1.GSM/EDGE/GPRS2.CDMA3.WCDMA4.TD-SCDMA4.Bluetooth5.WLAN 802.11a/b/g6.WIMAX 802.167.PHS8.DECT9.analog wireless communication,Walkie-talkie产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器RF信号是模拟的1.无线数字通信系统采用数字调制方式.2.无线模拟通信系统采用模拟调制方式.3.无线通信系统不管是模拟还是数字的,RF信号是模拟的.产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器FDMATDMACDMATimeFreqTimeFreqTimeFreq分址方式产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器波理论3.当天线可与波长相比拟时,发射效率越高.fc*λ=1.波长与频率成反比,C是光速，等于3×108米/秒2.波具有直射/反射/绕射/衍射特性,频率越高,直射能力越强,频率越低,绕射能力强.4.RF是频率高的波.产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器射频端口阻抗1.通常RF电缆和端口为50欧姆2.广播电视同轴电缆为75欧姆3.当负载阻抗和输出阻抗相等时,能够得到最大功率传输4.当端口之间阻抗不相等时,信号会发生反射R0R L产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器射频连接头1. BNC，频率最高2GHz2. N ，频率最高18GHz3. SMA ，频率最高24GHz4. 3.5mm ，频率最高38.8GHz5. 2.92mm ，频率最高46.5GHz6.Female,阴头或母头；Male,阳头或公头产品支持部基本概念BNC阳-BNC阴N阴-N阴RF系统调制与解调RF信号测量N阳-BNC阴RF系统测量R&S 仪器SMA阳–SMA阳SMA阴产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器PLL:phase lock loop 锁相环是一个相位负反馈控制系统,目的是稳定输出信号的频率.输出频率偏高,分频后与参考频率鉴相,输出信号滤波后电压控制使VCO振荡频率降低.最后达到输出频率稳定.产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器ALC:auto level control自动电平控制AGC(自动增益控制)ALC,自动稳定输出幅度的一项负反馈环路技术.产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器傅立叶变换/反变换dtetxfF ftjπ2)()(-∞∞-?=∫dfefFtx ftjπ2)()(?=∫∞∞-频域中的信号时域信号产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器射频信号的数学表示式V= A(t) cos[2πf(t) +φ(t)]tAf 时域频域产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器常用的工程量纲功率：1w=103mw=106μwdBm=10lg(P/1mw)dB=10lg(P/P ref)电平：1V=103mv=106μv频率：1kHz=103Hz1MHz=106Hz1GHz=109Hz产品支持部基本概念调制与解调RF系统RF信号测量RF系统测量R&S 仪器2、RF系统的构成发射机原始信息基带调制编码本振混频器前置放大器功放发射机准则,在有限的频带内传输最多的信息，接收机最容易解调。

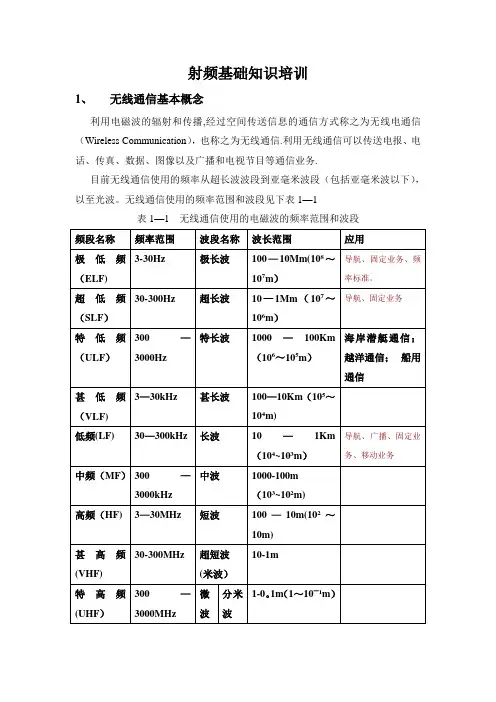

射频基础知识培训1、无线通信基本概念利用电磁波的辐射和传播,经过空间传送信息的通信方式称之为无线电通信（Wireless Communication），也称之为无线通信.利用无线通信可以传送电报、电话、传真、数据、图像以及广播和电视节目等通信业务.目前无线通信使用的频率从超长波波段到亚毫米波段（包括亚毫米波以下），以至光波。

无线通信使用的频率范围和波段见下表1—1表1—1 无线通信使用的电磁波的频率范围和波段由于种种原因,在一些欧、美、日等西方国家常常把部分微波波段分为L 、S 、C 、X 、Ku 、K 、Ka 等波段（或称子波段),具体如表1 — 2所示表1-2 无线通信使用的电磁波的频率范围和波段无线通信中的电磁波按照其波长的不同具有不同的传播特点，下面按波长分述如下:1。

1 极长波（极低频ELF ）传播极长波是指波长为1~10万公里（频率为3～30Hz)的电磁波。

理论研究表明，这一波段的电磁波沿陆地表面和海水中传播的衰耗极小. 1.2 超长波(超低频SLF)传播超长波是指波长1千公里至1万公里（频率为30～300Hz）的电磁波。

这一波段的电磁波传播十分稳定，在海水中衰耗很小（频率为75Hz时衰耗系数为0。

3dB/m）对海水穿透能力很强，可深达100m以上。

1。

3 甚长波(甚低频VLF）传播甚长波是指波长10公里～100公里(频率为3~30kHz）的电磁波。

无线通信中使用的甚长波的频率为10～30kHz，该波段的电磁波可在大地与低层的电离层间形成的波导中进行传播，距离可达数千公里乃至覆盖全球.1。

4 长波（低频LF)传播长波是指波长1公里~10公里（频率为30～300kHz）的电磁波。

其可沿地表面传播（地波）和靠电离层反射传播（天波）。

1.5中波（中频MF)传播中波是指波长100米～1000米（频率为300～3000kHz）的电磁波。

中波可沿地表面传播（地波)和靠电离层反射传播（天波）。

中波沿地表面传播时，受地表面的吸收较长波严重。

R F测试的基础知识(共15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1. 什么是RF答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

4. RF仿真软件在手机设计调试中的作用是什么答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么答：基本原则是使EMC(电磁兼容性）最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能二者有何区别答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。
