手机射频介绍

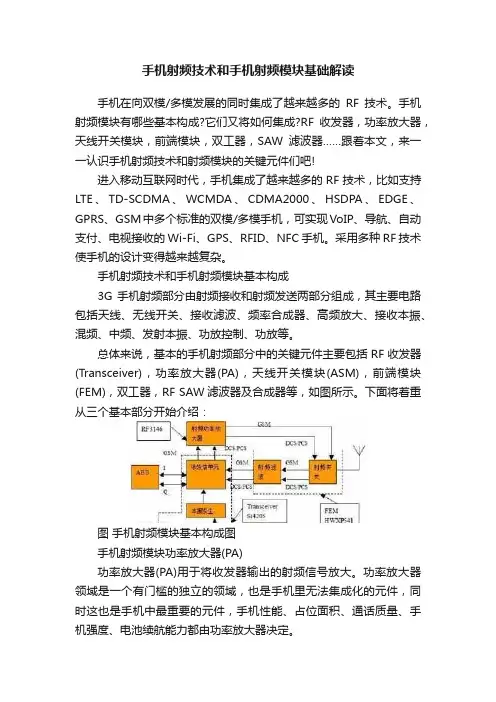

手机射频技术和手机射频模块基础解读手机在向双模/多模发展的同时集成了越来越多的RF技术。

手机射频模块有哪些基本构成?它们又将如何集成?RF收发器，功率放大器，天线开关模块，前端模块，双工器，SAW滤波器……跟着本文，来一一认识手机射频技术和射频模块的关键元件们吧!进入移动互联网时代，手机集成了越来越多的RF技术，比如支持LTE、TD-SCDMA、WCMDA、CDMA2000、HSDPA、EDGE、GPRS、GSM中多个标准的双模/多模手机，可实现VoIP、导航、自动支付、电视接收的Wi-Fi、GPS、RFID、NFC手机。

采用多种RF技术使手机的设计变得越来越复杂。

手机射频技术和手机射频模块基本构成3G手机射频部分由射频接收和射频发送两部分组成，其主要电路包括天线、无线开关、接收滤波、频率合成器、高频放大、接收本振、混频、中频、发射本振、功放控制、功放等。

总体来说，基本的手机射频部分中的关键元件主要包括RF收发器(Transceiver)，功率放大器(PA)，天线开关模块(ASM)，前端模块(FEM)，双工器，RF SAW滤波器及合成器等，如图所示。

下面将着重从三个基本部分开始介绍：图手机射频模块基本构成图手机射频模块功率放大器(PA)功率放大器(PA)用于将收发器输出的射频信号放大。

功率放大器领域是一个有门槛的独立的领域，也是手机里无法集成化的元件，同时这也是手机中最重要的元件，手机性能、占位面积、通话质量、手机强度、电池续航能力都由功率放大器决定。

功率放大器领域主要厂家是RFMD、Skyworks、TriQuint、Renesas、NXP、Avago、ANADIGICS。

现在，原本是PA企业合作伙伴的高通，也直接加入到PA市场中，将在2013年下半年推出以CMOS制程生产的PA，支持LTE-FDD、LTE-TDD、WCDMA、EV-DO、CDMA 1x、TD-SCDMA与GSM/EDGE七种模式，频谱将涵盖全球使用中的逾40个频段，以多频多模优势宣布进军PA产业。

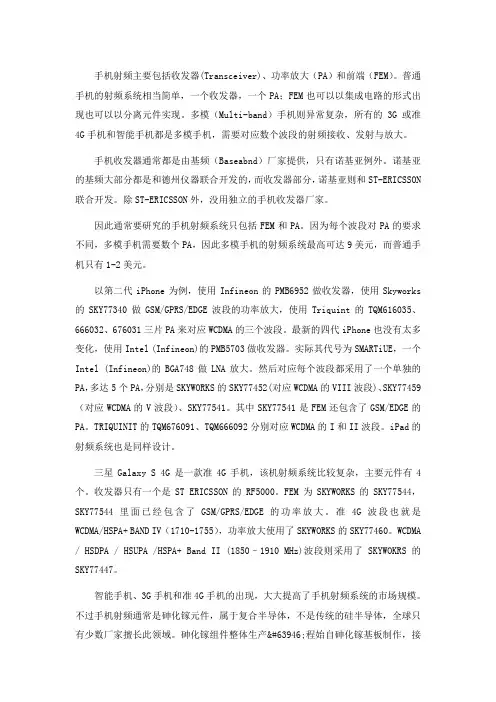

手机射频主要包括收发器(Transceiver)、功率放大（PA）和前端（FEM）。

普通手机的射频系统相当简单，一个收发器，一个PA；FEM也可以以集成电路的形式出现也可以以分离元件实现。

多模（Multi-band）手机则异常复杂，所有的3G或准4G手机和智能手机都是多模手机，需要对应数个波段的射频接收、发射与放大。

手机收发器通常都是由基频（Baseabnd）厂家提供，只有诺基亚例外。

诺基亚的基频大部分都是和德州仪器联合开发的，而收发器部分，诺基亚则和ST-ERICSSON 联合开发。

除ST-ERICSSON外，没用独立的手机收发器厂家。

因此通常要研究的手机射频系统只包括FEM和PA。

因为每个波段对PA的要求不同，多模手机需要数个PA，因此多模手机的射频系统最高可达9美元，而普通手机只有1-2美元。

以第二代iPhone为例，使用Infineon的PMB6952做收发器，使用Skyworks 的SKY77340做GSM/GPRS/EDGE波段的功率放大，使用Triquint的TQM616035、666032、676031三片PA来对应WCDMA的三个波段。

最新的四代iPhone也没有太多变化，使用Intel (Infineon)的PMB5703做收发器。

实际其代号为SMARTiUE，一个Intel (Infineon)的BGA748做LNA放大。

然后对应每个波段都采用了一个单独的PA，多达5个PA，分别是SKYWORKS的SKY77452(对应WCDMA的VIII波段)、SKY77459（对应WCDMA的V波段）、SKY77541。

其中SKY77541是FEM还包含了GSM/EDGE的PA。

TRIQUINIT的TQM676091、TQM666092分别对应WCDMA的I和II波段。

iPad的射频系统也是同样设计。

三星Galaxy S 4G是一款准4G手机，该机射频系统比较复杂，主要元件有4个。

收发器只有一个是ST ERICSSON的RF5000。

近年来随着电子技术的高速发展，越来越多的功能集成到手机中。

为随时随地通过网络下载各种音视频内容、接收电视节目等等，手机将集成越来越多的RF 技术，例如支持GSM、GPRS、EDGE、HSDPA、CDMA2000、WCMDA、TD-SCDMA 等移动通信空中接口标准中的两个或者多个标准的双模/多模手机，可分别实现VoIP、定位导航、自动费用支付、电视节目接收的Wi-Fi手机、GPS手机、RFID 手机、电视手机。

这些采用多种RF技术的手机在提供便利的同时也使得手机的设计变得复杂，如何进一步集成射频元件也变得至关重要。

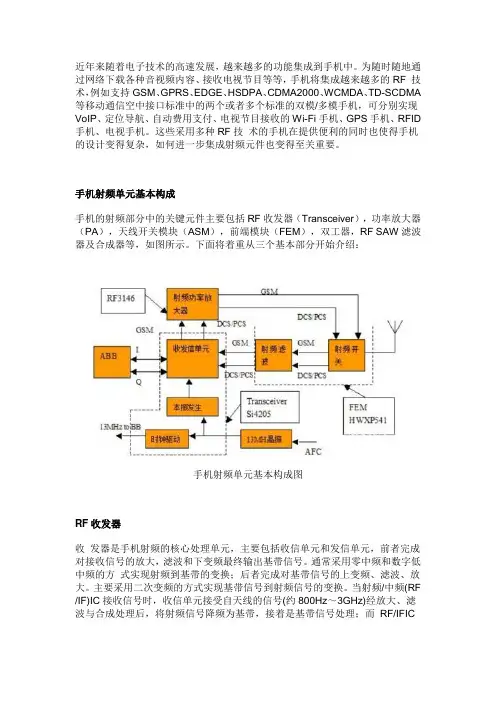

手机射频单元基本构成手机的射频部分中的关键元件主要包括RF收发器（Transceiver），功率放大器（PA），天线开关模块（ASM），前端模块（FEM），双工器，RF SAW滤波器及合成器等，如图所示。

下面将着重从三个基本部分开始介绍：手机射频单元基本构成图RF收发器收发器是手机射频的核心处理单元，主要包括收信单元和发信单元，前者完成对接收信号的放大，滤波和下变频最终输出基带信号。

通常采用零中频和数字低中频的方式实现射频到基带的变换；后者完成对基带信号的上变频、滤波、放大。

主要采用二次变频的方式实现基带信号到射频信号的变换。

当射频/中频(RF /IF)IC接收信号时，收信单元接受自天线的信号(约800Hz～3GHz)经放大、滤波与合成处理后，将射频信号降频为基带，接着是基带信号处理；而RF/IFIC发射信号时，则是将20KHz以下的基带，进行升频处理，转换为射频频带内的信号再发射出去。

收发器领域厂家分为两大类，一类是依托基频平台，将收发器作为平台的一部分，如高通和联发科（之前的德州仪器、NXP、飞思卡尔等已退出手机射频收发器市场）。

这是因为收发器与基频的关系非常密切，两者通常需要协同设计。

另一类是专业的射频厂家，不依靠基频平台来拓展收发器市场，如英飞凌、意法半导体、RFMD和SKYWORKS。

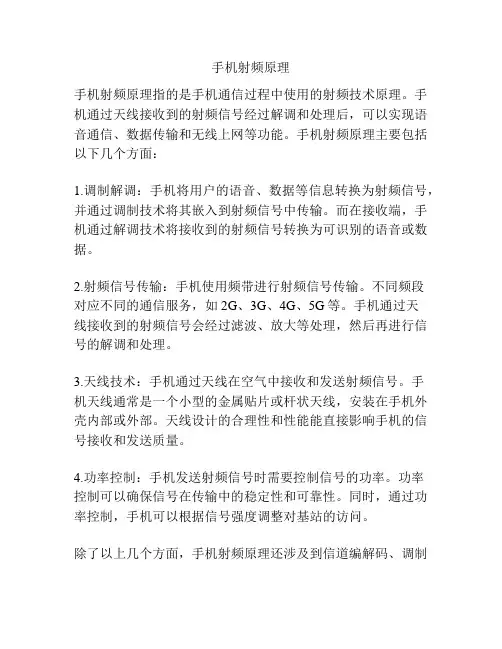

手机射频原理
手机射频原理指的是手机通信过程中使用的射频技术原理。

手机通过天线接收到的射频信号经过解调和处理后，可以实现语音通信、数据传输和无线上网等功能。

手机射频原理主要包括以下几个方面：
1.调制解调：手机将用户的语音、数据等信息转换为射频信号，并通过调制技术将其嵌入到射频信号中传输。

而在接收端，手机通过解调技术将接收到的射频信号转换为可识别的语音或数据。

2.射频信号传输：手机使用频带进行射频信号传输。

不同频段
对应不同的通信服务，如2G、3G、4G、5G等。

手机通过天
线接收到的射频信号会经过滤波、放大等处理，然后再进行信号的解调和处理。

3.天线技术：手机通过天线在空气中接收和发送射频信号。

手
机天线通常是一个小型的金属贴片或杆状天线，安装在手机外壳内部或外部。

天线设计的合理性和性能能直接影响手机的信号接收和发送质量。

4.功率控制：手机发送射频信号时需要控制信号的功率。

功率
控制可以确保信号在传输中的稳定性和可靠性。

同时，通过功率控制，手机可以根据信号强度调整对基站的访问。

除了以上几个方面，手机射频原理还涉及到信道编解码、调制
编码、信号处理和多址技术等相关技术。

这些技术共同作用，使手机能够实现无线通信功能。

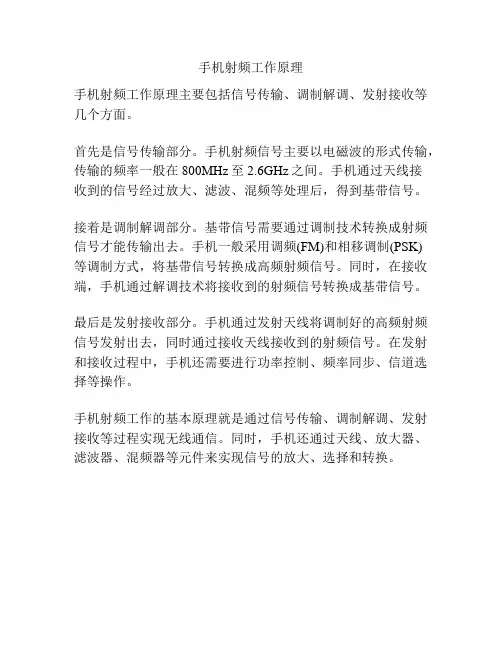

手机射频工作原理
手机射频工作原理主要包括信号传输、调制解调、发射接收等几个方面。

首先是信号传输部分。

手机射频信号主要以电磁波的形式传输，传输的频率一般在800MHz至2.6GHz之间。

手机通过天线接
收到的信号经过放大、滤波、混频等处理后，得到基带信号。

接着是调制解调部分。

基带信号需要通过调制技术转换成射频信号才能传输出去。

手机一般采用调频(FM)和相移调制(PSK)
等调制方式，将基带信号转换成高频射频信号。

同时，在接收端，手机通过解调技术将接收到的射频信号转换成基带信号。

最后是发射接收部分。

手机通过发射天线将调制好的高频射频信号发射出去，同时通过接收天线接收到的射频信号。

在发射和接收过程中，手机还需要进行功率控制、频率同步、信道选择等操作。

手机射频工作的基本原理就是通过信号传输、调制解调、发射接收等过程实现无线通信。

同时，手机还通过天线、放大器、滤波器、混频器等元件来实现信号的放大、选择和转换。

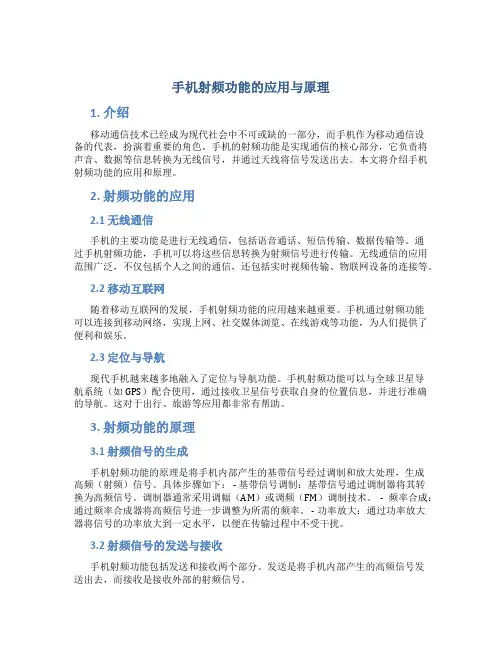

手机射频功能的应用与原理1. 介绍移动通信技术已经成为现代社会中不可或缺的一部分，而手机作为移动通信设备的代表，扮演着重要的角色。

手机的射频功能是实现通信的核心部分，它负责将声音、数据等信息转换为无线信号，并通过天线将信号发送出去。

本文将介绍手机射频功能的应用和原理。

2. 射频功能的应用2.1 无线通信手机的主要功能是进行无线通信，包括语音通话、短信传输、数据传输等。

通过手机射频功能，手机可以将这些信息转换为射频信号进行传输。

无线通信的应用范围广泛，不仅包括个人之间的通信，还包括实时视频传输、物联网设备的连接等。

2.2 移动互联网随着移动互联网的发展，手机射频功能的应用越来越重要。

手机通过射频功能可以连接到移动网络，实现上网、社交媒体浏览、在线游戏等功能，为人们提供了便利和娱乐。

2.3 定位与导航现代手机越来越多地融入了定位与导航功能。

手机射频功能可以与全球卫星导航系统（如GPS）配合使用，通过接收卫星信号获取自身的位置信息，并进行准确的导航。

这对于出行、旅游等应用都非常有帮助。

3. 射频功能的原理3.1 射频信号的生成手机射频功能的原理是将手机内部产生的基带信号经过调制和放大处理，生成高频（射频）信号。

具体步骤如下： - 基带信号调制：基带信号通过调制器将其转换为高频信号。

调制器通常采用调幅（AM）或调频（FM）调制技术。

- 频率合成：通过频率合成器将高频信号进一步调整为所需的频率。

- 功率放大：通过功率放大器将信号的功率放大到一定水平，以便在传输过程中不受干扰。

3.2 射频信号的发送与接收手机射频功能包括发送和接收两个部分。

发送是将手机内部产生的高频信号发送出去，而接收是接收外部的射频信号。

3.2.1 发送•天线：手机内部配备了天线，它负责将生成的高频信号发送出去。

天线一般位于手机的顶部或背面，根据手机设计的不同而有所区别。

•射频前端：手机内部的射频前端模块负责控制高频信号的发送。

它包括调制器、功率放大器等元件，确保信号能被正确发送并具有足够的功率。

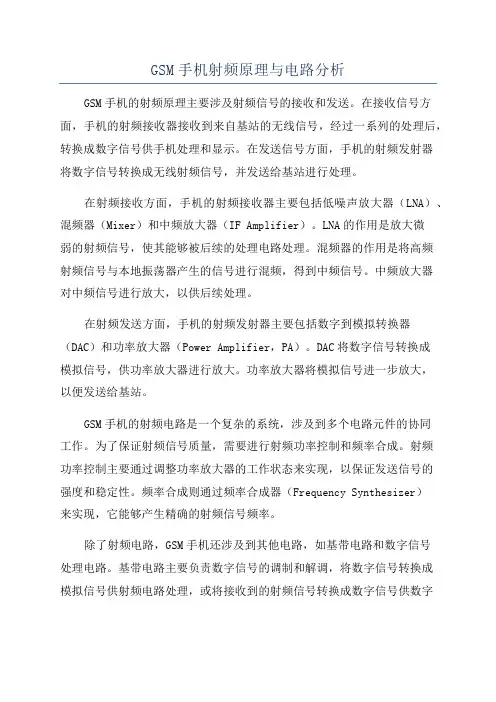

GSM手机射频原理与电路分析GSM手机的射频原理主要涉及射频信号的接收和发送。

在接收信号方面，手机的射频接收器接收到来自基站的无线信号，经过一系列的处理后，转换成数字信号供手机处理和显示。

在发送信号方面，手机的射频发射器将数字信号转换成无线射频信号，并发送给基站进行处理。

在射频接收方面，手机的射频接收器主要包括低噪声放大器（LNA）、混频器（Mixer）和中频放大器（IF Amplifier）。

LNA的作用是放大微弱的射频信号，使其能够被后续的处理电路处理。

混频器的作用是将高频射频信号与本地振荡器产生的信号进行混频，得到中频信号。

中频放大器对中频信号进行放大，以供后续处理。

在射频发送方面，手机的射频发射器主要包括数字到模拟转换器（DAC）和功率放大器（Power Amplifier，PA）。

DAC将数字信号转换成模拟信号，供功率放大器进行放大。

功率放大器将模拟信号进一步放大，以便发送给基站。

GSM手机的射频电路是一个复杂的系统，涉及到多个电路元件的协同工作。

为了保证射频信号质量，需要进行射频功率控制和频率合成。

射频功率控制主要通过调整功率放大器的工作状态来实现，以保证发送信号的强度和稳定性。

频率合成则通过频率合成器（Frequency Synthesizer）来实现，它能够产生精确的射频信号频率。

除了射频电路，GSM手机还涉及到其他电路，如基带电路和数字信号处理电路。

基带电路主要负责数字信号的调制和解调，将数字信号转换成模拟信号供射频电路处理，或将接收到的射频信号转换成数字信号供数字信号处理电路处理。

数字信号处理电路则负责对数字信号进行处理和解码，以实现手机通信功能。

总之，GSM手机的射频原理与电路是手机通信功能的核心。

射频接收器负责接收来自基站的无线信号，将其转换成数字信号供手机处理。

射频发射器则将数字信号转换成无线射频信号发送给基站。

射频电路涉及到多个电路元件的协同工作，如低噪声放大器、混频器、中频放大器、功率放大器等。

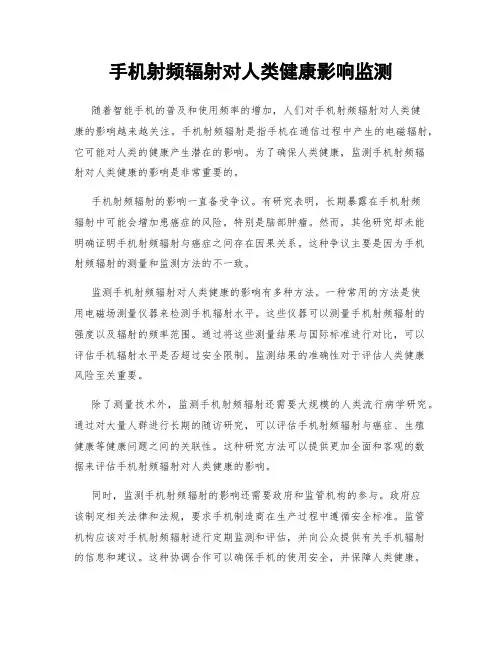

手机射频辐射对人类健康影响监测随着智能手机的普及和使用频率的增加，人们对手机射频辐射对人类健康的影响越来越关注。

手机射频辐射是指手机在通信过程中产生的电磁辐射，它可能对人类的健康产生潜在的影响。

为了确保人类健康，监测手机射频辐射对人类健康的影响是非常重要的。

手机射频辐射的影响一直备受争议。

有研究表明，长期暴露在手机射频辐射中可能会增加患癌症的风险，特别是脑部肿瘤。

然而，其他研究却未能明确证明手机射频辐射与癌症之间存在因果关系。

这种争议主要是因为手机射频辐射的测量和监测方法的不一致。

监测手机射频辐射对人类健康的影响有多种方法。

一种常用的方法是使用电磁场测量仪器来检测手机辐射水平。

这些仪器可以测量手机射频辐射的强度以及辐射的频率范围。

通过将这些测量结果与国际标准进行对比，可以评估手机辐射水平是否超过安全限制。

监测结果的准确性对于评估人类健康风险至关重要。

除了测量技术外，监测手机射频辐射还需要大规模的人类流行病学研究。

通过对大量人群进行长期的随访研究，可以评估手机射频辐射与癌症、生殖健康等健康问题之间的关联性。

这种研究方法可以提供更加全面和客观的数据来评估手机射频辐射对人类健康的影响。

同时，监测手机射频辐射的影响还需要政府和监管机构的参与。

政府应该制定相关法律和法规，要求手机制造商在生产过程中遵循安全标准。

监管机构应该对手机射频辐射进行定期监测和评估，并向公众提供有关手机辐射的信息和建议。

这种协调合作可以确保手机的使用安全，并保障人类健康。

此外，公众也应该参与监测手机射频辐射对人类健康的影响。

人们可以遵循一些简单的预防措施，如减少手机使用时间和频率，使用耳机或免提装置，避免将手机贴近身体等。

通过加强公众教育和宣传，提高人们对手机射频辐射的认识，可以有效降低潜在健康风险。

总之，手机射频辐射对人类健康的影响是一个重要且具有争议性的问题。

为了确保人类健康，监测手机射频辐射的影响是至关重要的。

准确的测量技术、大规模的人类流行病学研究、政府和监管机构的参与以及公众的积极参与是实现有效监测手机射频辐射对人类健康的关键。

手机射频技术的研究近年来，随着手机的普及和功能的升级，手机射频技术也得到了极大的关注和研究。

手机射频技术是指手机与基站之间通过无线电波进行通信的核心技术，它直接影响着手机的通信质量、信号强度和电池续航等方面。

本文将分别从手机信号传输、通信质量和无线电频率管理这三个方面来探讨手机射频技术的研究进展。

手机信号传输是手机射频技术研究的核心内容之一。

在手机通信过程中，信号从手机发出到经过空气传播到达基站，然后再由基站转发给通信目标。

其中，手机与基站之间的信号传输是一个复杂而关键的环节。

目前，研究者们通过优化天线设计、改进信号处理算法等手段来提高手机信号传输的质量和稳定性。

例如，采用多天线技术可以减少信号衰减和多径效应，从而提高通信质量。

此外，还有研究者关注到了信号端到端的传输延迟问题，通过优化协议设计、减少信号处理时间等手段来降低延迟，提高通信效率。

手机通信质量是用户关注的重点之一。

尽管手机信号强度在一定程度上可以反映通信质量，但并不是唯一的衡量标准。

通信质量还包括通话音质、数据传输速度和通信稳定性等多个方面。

在手机射频技术研究中，研究者们致力于提升通信质量的各个方面。

例如，通过改进手机天线的设计和布局，可以提高信号接收和发送的灵敏度，从而提高通话音质和数据传输速度。

此外，研究者们还通过优化信道选择和调度算法，来减少信道干扰和拥塞，提高通信的稳定性。

无线电频率管理是手机射频技术研究中的重要议题之一。

无线电频率资源是有限的，不同的通信系统和服务需要占用不同的频率资源。

因此，合理的无线电频率管理是确保各个通信系统协调共存的基础。

在手机射频技术研究中，有研究者致力于通过频谱感知技术和自适应调制技术来提高频谱利用效率，减少频谱资源的浪费。

同时，还有研究者关注到了频谱共享的问题，提出了一些新的频谱共享方法，如动态频谱共享和协作频谱共享等，来满足不同通信系统之间的频谱需求。

综上所述，手机射频技术的研究涵盖了手机信号传输、通信质量和无线电频率管理等多个方面。

GSM手机射频指标及测试GSM（全球系统移动通信）手机是一种移动通信技术标准，它使用数字的、无线的通信方式，能够在全球范围内进行通信。

在实际应用中，GSM手机需要满足一定的射频指标，同时需要进行相应的测试来保证其正常运行。

本文将详细介绍GSM手机的射频指标以及相关测试。

GSM手机的射频指标包括发送功率、接收灵敏度、频谱纯净度、误码率等。

首先是发送功率，它指的是GSM手机在通话时发射的电功率。

根据GSM标准，GSM手机的最大发送功率应不超过2瓦，并且根据不同的环境需求可以进行相应的调整。

发送功率的测量主要通过功率传感器和功率计等设备进行。

接收灵敏度是指GSM手机在接收信号时所能接收到的最小电磁信号强度。

较高的接收灵敏度表明GSM手机可以在弱信号环境下保持通话质量，这对于用户在较远距离或信号不佳的地方使用手机非常重要。

接收灵敏度的测试主要依靠网路分析仪等专业仪器进行。

频谱纯净度是指GSM手机在发射信号时所产生的杂散频率、谐波等对其他无线设备造成的干扰程度。

频谱纯净度的测试是通过频谱分析仪等设备进行的，主要目的是确保GSM手机的发射信号不会对其他设备造成干扰，同时保证通信的稳定性。

误码率是指GSM手机在通信过程中所产生的误码比率。

误码率反映了GSM手机通话质量的稳定性，通常用10的负次方来表示。

误码率的测试主要使用误码率仪等设备进行，它们通过对接收到的信号进行分析，可以精确测量误码率。

为了确保GSM手机符合射频指标，需要进行一系列的测试。

这些测试主要包括发射功率、接收灵敏度、频谱纯净度、误码率等方面。

测试过程中需要使用到多种专业仪器，如功率传感器、功率计、网路分析仪、频谱分析仪、误码率仪等。

同时，测试应该覆盖不同的频率、功率、通话质量等条件。

根据测试结果，可以对GSM手机的射频性能进行评估，并根据需要进行相应的调整和改进。

总而言之，GSM手机的射频指标及测试是保证手机正常工作的重要环节。

通过对发送功率、接收灵敏度、频谱纯净度、误码率等指标进行测试，可以评估手机的性能，并依据测试结果进行相应的调整和改进。

智能手机的射频通信技术随着科技的不断发展，智能手机已经成为了我们日常生活中不可或缺的一部分。

我们使用手机进行通信、浏览网页、玩游戏等等，而这一切都得益于手机中的射频通信技术。

射频通信技术是指利用电磁波在空间中传输信息的技术，主要包括无线电、微波和红外线通信等。

在智能手机中，主要使用的是无线电和微波通信技术。

这两种技术不同的频率范围让它们在不同的场景中得到广泛应用。

无线电通信主要是指家用电视机、收音机等无绳电器之间的通信，其频率范围为3kHz至300GHz，而微波通信则更加适合于高速数据传输，其频率范围为300MHz至300GHz。

智能手机使用的通信技术主要包括蜂窝网络（cellular network）、WiFi（无线局域网）、蓝牙（Bluetooth）和NFC（近场通信）等。

其中，蜂窝网络是最主要的通信方式，它可以通过基站、天线等设施实现对手机的无线信号覆盖，这些设施可以覆盖一定范围内的地面。

而WiFi、蓝牙和NFC则更适合于近距离无线通信，可以在房间内或者馆内内部实现高速数据传输。

其中，蜂窝网络使用的技术主要包括2G、3G、4G和5G等。

每一代技术的提升，都意味着更高的数据传输速度、更好的网络覆盖范围和更稳定的网络连接。

目前，5G技术的出现将彻底改变手机通信的形态，极大地提高了通信速度、稳定性和延迟。

此外，智能手机中的射频通信技术也不断发展着，例如智能天线技术。

智能天线技术使用射频信号进行调制，能够根据通信距离、信号强度等因素自动调节天线的功率，以最大程度地提升信号的质量和传输速度。

再例如，MIMO技术。

MIMO是多输入多输出（Multiple-input multiple-output）技术的缩写。

它通过使用多个天线来提高传输速度和质量，可以抵消干扰和传输中损失的信号，大大提高了天线的效率。

目前，MIMO技术已经被广泛应用于4G和5G等高速数据传输网络中。

综上所述，射频通信技术是智能手机中非常重要的一部分。

手机射频通信技术及其发展手机射频通信技术是现代通信技术的重要组成部分，它不仅改变了人们的日常生活，也促进了社会的发展。

本文将介绍手机射频通信技术的基本原理和发展历程，以及它对人类社会的影响和未来的发展趋势。

手机射频通信技术是指利用电磁波进行无线通信的技术。

它基于射频通信原理，通过将语音、文字、图片等信息转换成射频信号，利用天线进行发送和接收，使人们能够随时随地进行通信。

手机射频通信技术的发展可以追溯到上世纪末，当时推出的第一代移动通信标准AMPS（Advanced Mobile Phone System）奠定了手机通信的基础。

随着科技的进步，第二代标准GSM（Global System for Mobile Communications）的出现使得手机通信变得更加普及和可靠。

而第三代标准UMTS （Universal Mobile Telecommunications System）和第四代标准LTE（Long Term Evolution）更进一步提高了通信速率和信号覆盖范围。

手机射频通信技术的发展带来了无限可能。

首先，它极大地方便了人们的日常生活。

通过手机射频通信技术，人们可以方便地拨打电话、发送短信、浏览互联网等，使得沟通变得更加高效快捷。

其次，手机射频通信技术也推动了经济的发展。

现代社会，通信行业已经成为一个庞大的产业链，为就业和经济增长提供了巨大的动力。

此外，手机射频通信技术还改变了人们的生活方式。

人们可以随时与亲朋好友保持联系，获取信息，享受多样化的娱乐和服务。

手机射频通信技术的快速发展也催生了各种各样的应用软件和服务，这些都改变了人们的生活方式。

未来，手机射频通信技术将面临更大的挑战和机遇。

首先，随着5G时代的来临，手机射频通信技术将会迎来全新的发展阶段。

5G技术将大幅提高通信速度和容量，延迟时间将趋近于零。

这将极大地促进物联网、人工智能等新兴产业的发展，推动社会更加智能化和数字化。

手机射频芯片手机射频芯片是手机中的一个重要组成部分，它负责手机与手机网络之间的通信连接。

本文将介绍手机射频芯片的基本原理、发展历程以及现阶段的应用。

手机射频芯片的基本原理是将手机收到的电信号转换成射频信号并发送到手机网络上，同时将手机网络上的射频信号转换成电信号并发送到手机上。

这样手机才能进行语音通话、短信、网络连接等功能。

手机射频芯片的发展历程可以追溯到上世纪的无线电通信技术。

早期的手机射频芯片采用的是模拟电路设计，由于其成本高、功耗大以及通信质量相对较差，限制了手机的普及与发展。

随着数字技术的发展，手机射频芯片逐渐采用数字电路设计，以降低成本、减小尺寸、节约功耗并提高通信质量。

同时，手机射频芯片也加入了更多的功能，如调频调幅功能、多模式通信功能、数据传输功能等。

目前，手机射频芯片已经进入到第四代甚至第五代技术，如4G、5G等。

这些新一代的射频芯片，采用了更高的频率、更快的传输速度以及更低的功耗，可以提供更稳定、更高效的通信质量。

同时，手机射频芯片也支持更多的通信制式，如LTE、WCDMA、GSM等，实现了更好的网络兼容性。

在现阶段，手机射频芯片的应用已经超出了手机领域。

它也被应用在其他领域，如物联网、智能家居、智能穿戴设备等。

手机射频芯片作为物联网设备与网络之间的桥梁，可以实现设备之间的无线通信和数据传输。

同时，手机射频芯片也支持多种无线通信技术，如Wi-Fi、蓝牙、NFC等，使得物联网设备之间的互联互通更加方便。

手机射频芯片作为手机中的一个重要组成部分，随着技术的发展不断革新，为手机带来了更好的通信体验。

同时，它也成为了物联网及其他领域的关键技术，推动了智能化的进步与发展。
