焊机维修资料

焊接机维修手册一、引言焊接机是用于连接金属材料的工具和设备，它在各个领域都有广泛的应用。

为了确保焊接机的正常运行和延长其使用寿命，本手册将介绍焊接机维修的基本知识和相关操作方法。

二、故障排查与维修1. 电源故障- 插头松动或损坏：检查插头是否牢固连接，如有问题，更换新的插头。

- 电源线断裂：检查电源线是否完好，如发现断裂，应及时更换电源线。

- 电源过载：检查是否连接了额定电流以上的设备，确保不超过焊接机的额定负荷。

2. 焊接电极故障- 电极磨损：检查电极是否磨损，如磨损严重，应更换新的电极。

- 电极松动：检查电极是否牢固固定，如松动，需重新紧固电极。

3. 焊接质量问题- 电流过大或过小：根据焊接材料的特性和焊接要求，调整焊接机的电流大小。

- 焊接时间不足或过长：根据焊接要求和材料特性，调整焊接机的焊接时间。

- 电压不稳定：检查电压供应是否稳定，如发现问题，应及时修复或更换电源。

三、维护与保养1. 清洁焊接机外壳：定期使用柔软的布料擦拭焊接机外壳，保持外观整洁。

2. 罩套保护：对于不常使用的焊接机，可以使用罩套进行遮盖，防止灰尘及湿气进入机器内部。

3. 定期检查电源连接：检查焊接机的电源连接是否牢固，如有松动或损坏，应及时修复。

4. 保持通风良好：确保焊接机周围通风良好，避免过热导致故障。

5. 定期维护：按照生产商的说明书进行定期维护，如更换润滑油、清洗过滤网等。

四、安全注意事项1. 使用防护手套和面罩：在操作焊接机时，务必佩戴防护手套和面罩，以防止火花溅入眼睛和皮肤。

2. 注意周围环境：焊接机操作时，要确保周围没有易燃物品，以免引发火灾。

3. 了解紧急停机装置：熟悉焊接机的紧急停机装置的位置和使用方法，在紧急情况下及时停机。

4. 接地保护：确保焊接机与接地线连接良好，以防止电击等安全事故的发生。

5. 学习使用说明书：在使用焊接机之前，仔细阅读并理解使用说明书，确保正确操作。

五、结论本手册介绍了焊接机维修的基本知识和维护方法，希望能帮助读者解决焊接机故障并保持其正常运行。

电焊机故障与维修方法一、电焊机故障分类1.1 电源故障•电源线接触不良•电源线短路•电源开关故障1.2 控制电路故障•控制电路板损坏•控制电路元件老化1.3 输出故障•电焊机输出电流不稳定•电焊机输出电压不稳定1.4 冷却系统故障•冷却水泵故障•冷却风扇故障二、电焊机故障排除步骤2.1 检查电源线1.检查电源线是否接触良好。

2.检查电源线是否有短路现象。

2.2 检查电源开关1.检查电源开关是否正常工作。

2.如有故障，更换电源开关。

2.3 检查控制电路板1.检查控制电路板是否损坏。

2.如有损坏，修复或更换控制电路板。

2.4 检查控制电路元件1.检查控制电路元件是否老化。

2.如有老化，更换控制电路元件。

2.5 检查输出电流1.检查电焊机输出电流是否稳定。

2.如不稳定，调整电焊机输出电流。

2.6 检查输出电压1.检查电焊机输出电压是否稳定。

2.如不稳定，调整电焊机输出电压。

2.7 检查冷却系统1.检查冷却水泵是否正常工作。

2.检查冷却风扇是否正常工作。

三、常见电焊机故障及解决方法3.1 电源线接触不良•故障现象：电焊机无法正常启动。

•解决方法：检查电源线连接是否松动，重新插紧电源线。

3.2 电源线短路•故障现象：电焊机启动后立即熔断或跳闸。

•解决方法：检查电源线是否有短路现象，修复电源线或更换新的电源线。

3.3 控制电路板损坏•故障现象：电焊机无法正常调节焊接电流。

•解决方法：检查控制电路板是否有损坏，修复或更换控制电路板。

3.4 控制电路元件老化•故障现象：电焊机输出电流或电压不稳定。

•解决方法：检查控制电路元件是否老化，更换老化的控制电路元件。

3.5 电焊机输出电流不稳定•故障现象：焊接过程中电流波动较大。

•解决方法：调整电焊机的输出电流稳定性，根据需要进行相应调整。

3.6 电焊机输出电压不稳定•故障现象：焊接过程中电压波动较大。

•解决方法：调整电焊机的输出电压稳定性，根据需要进行相应调整。

3.7 冷却水泵故障•故障现象：冷却水泵不工作。

电焊机常见故障及其维修方法引言电焊机是工业和个人领域中广泛使用的重要设备，用于将金属材料焊接在一起。

然而，就像其他机械设备一样，电焊机也会出现各种故障。

在本文中，我们将深入探讨电焊机的常见故障以及相应的维修方法。

了解这些问题将有助于确保电焊机的顺利运行，提高工作效率。

第一部分：电焊机的基本原理要理解电焊机的常见故障，首先需要了解其基本原理。

电焊机工作的关键原理是通过电弧加热金属，使其融化并在两个或多个金属工件之间形成焊缝。

电焊机通常包括主要的部件：电源、电焊枪、焊丝和气体保护系统。

故障通常涉及这些组件之一。

第二部分：电焊机常见故障1. 电源问题问题描述电焊机无法启动或断断续续工作。

维修方法•检查电源插座和电缆，确保电源连接稳固。

•检查电源开关和保险丝，更换损坏的部件。

•确保电源电压在正常范围内，不要低于规定电压。

2. 弧不稳定问题描述焊接时电弧不稳定，可能出现飞溅或断裂。

维修方法•检查焊接枪和电极，确保它们清洁且正确安装。

•调整电弧电流和电压以获得更好的稳定性。

•检查焊丝，确保其质量和直径符合要求。

3. 电焊机发出异常噪音问题描述电焊机工作时发出异常噪音，可能伴随异味。

维修方法•检查冷却风扇，清除任何阻塞物，确保冷却系统正常运作。

•检查变压器和其他内部部件，修复或更换受损的零件。

•避免在不通风的区域使用电焊机，以减少异味积累。

4. 电焊机产生电击感问题描述焊工在操作电焊机时感到电击或刺痛。

维修方法•检查焊接枪的绝缘，确保没有破损或裸露的电线。

•使用绝缘手套和鞋子，确保站在干燥的地方。

•定期检查地线连接，确保良好接地。

第三部分：电焊机的维护和预防为了降低电焊机出现故障的可能性，以下是一些维护和预防措施：•定期清洁焊接枪和电极，确保它们没有积聚焊渣或污垢。

•检查电缆和连接部分，确保它们没有断裂或磨损。

•使用适当的焊接参数，以避免超负荷和过热。

•定期检查冷却系统和风扇，保持电焊机在适当的温度范围内运行。

电焊机的维修方法电焊机是一种常见的工业设备，主要用于进行金属焊接。

在使用电焊机的过程中，有时可能会出现一些问题，如电流不稳定、焊条粘连、电极烧损等。

针对这些问题，我们可以采取一些维修方法来解决。

下面详细介绍电焊机的维修方法：1.电流不稳定电流不稳定常常是由于电焊机内部元件或电源线路的故障引起的。

解决这个问题的方法包括：1）检查电源线路及插头是否正常，确保电流稳定；2）拆卸电焊机外壳，检查电源线路连接是否牢固，无虚焊现象；3）检查电焊机内部电感、电容等元件是否损坏，如发现问题，及时更换；4）根据电焊机的使用情况，检查负载运行是否正常。

2.焊条粘连焊条粘连是由于电焊机电流设置过大或工作温度过低引起的，解决方法包括：1）调节电流大小，确保适当的电流进行焊接；2）加热焊丝，提高焊接温度，减少焊条粘连的可能性；3）使用清洁焊条，避免涂层过厚或有损伤的焊条；4）使用合适的焊接电流和焊接速度，使焊条顺利融化并均匀地流动。

3.电极烧损电极烧损是电焊机工作时间过长、电流过大或电极材料与工件不匹配造成的。

解决方法包括：1）调整电流大小，确保电极材料能够承受相应的电流；2）更换烧损的电极，选择合适的电极材料；3）改变焊接工艺参数，减小电极烧损的可能性；4）定期清洁电极，避免积聚过多的焊渣，降低电极的烧损程度。

4.冷却系统故障电焊机的冷却系统用于散热，防止设备过热。

如果冷却系统故障，可能会导致设备热量无法散出，进而影响设备的正常工作。

解决方法包括：1）检查冷却风扇是否运转正常，如果不正常，及时更换；2）清洁冷却系统，防止长时间使用后积聚过多的灰尘和杂质；3）检查冷却液是否充足，如不足，及时添加或更换；4）定期检查冷却系统的管路和散热器，确保其正常运行。

5.保养和维护为了延长电焊机的使用寿命，除了及时维修，还需要进行定期的保养和维护工作。

具体包括：1）定期清洁外壳，避免灰尘、杂质积聚和腐蚀设备；2）检查焊接电缆和电源线路，确保其连接牢固；3）定期更换焊接电缆和电源线路，避免老化和断裂；4）定期检查电焊机内部元件，确保其无损坏和虚焊现象；5）定期检查电焊机的电源线路和插头，确保其安全使用。

电焊机故障与维修方法电焊机是一种常用的焊接设备，但在使用过程中难免会出现一些故障。

本文将介绍几种常见的电焊机故障，并提供相应的维修方法。

首先，我们来看看电焊机没有输出电流的故障。

当电焊机没有输出电流时，首先要检查焊接电缆和地线是否连接良好，是否出现断路或短路现象。

其次，需要检查焊接电极是否损坏，是否需要更换新的电极。

最后，还需要检查电焊机的电源线路是否正常，是否有松动或接触不良的情况。

针对以上故障，可以通过重新连接电缆和地线、更换电极、检查电源线路等方法来进行维修。

其次，电焊机出现电弧不稳定的故障。

电弧不稳定可能会导致焊接质量下降，甚至影响焊接效果。

针对这种情况，首先要检查电焊机的电源电压是否稳定，是否符合要求。

其次，需要检查焊接电极和工件的接触是否良好，是否存在松动或脏污的情况。

最后，还需要检查电焊机的电弧调节装置是否正常，是否需要进行调整或更换。

针对以上故障，可以通过检查电源电压、清洁焊接接触部位、调整电弧等方法来进行维修。

另外，电焊机发出异常噪音的故障也是比较常见的。

异常噪音不仅会影响工作环境，还可能是电焊机内部出现故障的信号。

针对这种情况，首先要检查电焊机的风扇是否运转正常，是否有异物进入导致异常噪音。

其次，需要检查电焊机的内部零部件是否松动或损坏，是否需要进行更换或维修。

最后，还需要检查电焊机的冷却系统是否正常，是否需要清洁或更换冷却液。

针对以上故障，可以通过清洁风扇、检查内部零部件、维护冷却系统等方法来进行维修。

总的来说，电焊机在使用过程中可能会出现多种故障，但只要我们掌握了相应的维修方法，就能及时解决这些问题。

希望本文介绍的内容能对大家有所帮助，让大家在使用电焊机时能够更加顺利地进行工作。

电焊机故障维修手册在电焊机使用过程中，时常会出现一些故障问题，这不仅影响了工作效率，也对操作人员的安全造成了潜在威胁。

因此，了解和掌握常见故障的排除方法是十分重要的。

本文即为电焊机故障维修手册，为您提供了一些常见问题的解决办法。

在进行任何维修之前，请务必确保电焊机已经断电并且处于停机状态。

1. 电焊机启动问题若电焊机启动时无法正常运行，不能输出电流，可能是以下几个原因造成的：a) 电焊机未正确连接至电源：请检查电焊机的电源连接，并确保电源插头与插座连接良好。

b) 电焊机内部保险丝烧坏：打开电焊机外壳，检查内部保险丝是否烧坏，如有必要，更换保险丝。

c) 电焊机内部元件损坏：若以上两个问题都排除了，可能是电焊机内部元件损坏，建议将其送至专业维修中心进行维修。

2. 电焊机输出电流不稳定若在使用电焊机进行焊接时，输出电流不稳定，可能会出现明暗焊、跳跳焊等现象，可以参考以下方法进行排除：a) 电焊机电流调节旋钮未正确设置：请尝试调整电流调节旋钮，让其处于合适的焊接电流范围。

b) 电焊机电源电压不稳定：检查电焊机所连接的电源线路是否稳定，如有必要，可以使用稳压器来稳定电源电压。

c) 电焊机内部散热不良：电焊机长时间使用后，内部可能会因为散热不良导致输出电流不稳定，此时可以停机进行冷却，或者提供良好的散热条件，如放置于通风良好的环境中。

3. 电焊机出现异响或烟雾若在使用电焊机时，出现异常的异响或冒烟现象，请立即停机并采取以下措施：a) 检查焊接电极与工件接触是否良好：请确保焊接电极与工件接触良好，如接触不良，可能会引起焊接不稳定或产生异常声音。

b) 检查焊接电缆是否损坏：检查焊接电缆是否有磨损、切口等损坏情况，若有，应及时更换新的焊接电缆。

c) 电焊机内部元件损坏：若以上两个问题都排除了，可能是电焊机内部元件损坏，建议将其送至专业维修中心。

4. 电焊机漏电问题电焊机漏电是一种较为严重的故障，不仅会对焊接操作人员造成伤害，还有可能损坏其他电气设备。

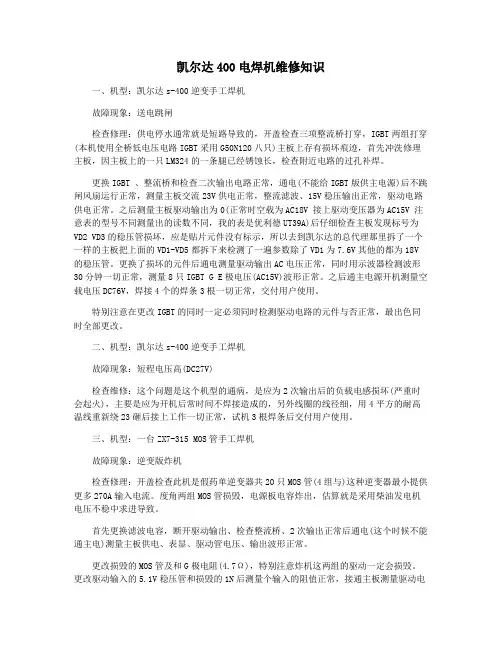

凯尔达400电焊机维修知识一、机型：凯尔达s-400逆变手工焊机故障现象：送电跳闸检查修理：供电停水通常就是短路导致的，开盖检查三项整流桥打穿，IGBT两组打穿(本机使用全桥低电压电路IGBT采用G50N120八只)主板上存有损坏痕迹，首先冲洗修理主板，因主板上的一只LM324的一条腿已经锈蚀长，检查附近电路的过孔补焊。

更换IGBT 、整流桥和检查二次输出电路正常，通电(不能给IGBT版供主电源)后不跳闸风扇运行正常，测量主板交流23V供电正常，整流滤波、15V稳压输出正常，驱动电路供电正常。

之后测量主板驱动输出为0(正常时空载为AC18V 接上驱动变压器为AC15V 注意表的型号不同测量出的读数不同，我的表是优利德UT39A)后仔细检查主板发现标号为VD2 VD3的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5都拆下来检测了一遍参数除了VD1为7.6V其他的都为18V 的稳压管。

更换了损坏的元件后通电测量驱动输出AC电压正常，同时用示波器检测波形30分钟一切正常，测量8只IGBT G E极电压(AC15V)波形正常。

之后通主电源开机测量空载电压DC76V，焊接4个的焊条3根一切正常，交付用户使用。

特别注意在更改IGBT的同时一定必须同时检测驱动电路的元件与否正常，最出色同时全部更改。

二、机型：凯尔达s-400逆变手工焊机故障现象：短程电压高(DC27V)检查维修：这个问题是这个机型的通病，是应为2次输出后的负载电感损坏(严重时会起火)，主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4平方的耐高温线重新绕23砸后接上工作一切正常，试机3根焊条后交付用户使用。

三、机型：一台ZX7-315 MOS管手工焊机故障现象：逆变版炸机检查修理：开盖检查此机是假药单逆变器共20只MOS管(4组与)这种逆变器最小提供更多270A输入电流。

度角两组MOS管损毁，电源板电容炸出，估算就是采用柴油发电机电压不稳中求进导致。

电焊机维修手册第一节：电焊机简介与基本原理电焊机是一种常用的焊接设备，它通过提供电能和电弧来实现金属焊接。

电焊机通常由电源、控制开关、电感线圈、整流器和焊接电极等部分组成。

它的基本工作原理是通过将交流电转换为直流电，然后将电能转化为焊接电弧。

电焊机的维修需要对其各个部分的运行原理有一定的了解。

第二节：常见故障及解决方法2.1 无法启动当电焊机无法启动时，可能是由于电源问题或者电控制开关故障导致的。

首先，检查电源连接是否良好，确保电流正常传输。

然后，检查控制开关是否损坏或松动，如有需要，更换或修复开关。

2.2 异常电流输出电焊机输出的电流过大或过小可能是由于电感线圈损坏或控制电路出现故障所致。

在这种情况下，需要检查电感线圈的连接情况，并使用万用表测试其电阻值。

如果电感线圈损坏，需要更换新的线圈，如果控制电路故障，需要修复或更换电路板。

2.3 焊缝质量差当焊接的质量不达标时，可能是由于焊接电极损坏或者焊接电弧不稳定所导致的。

首先，检查焊接电极是否磨损或者出现脏污。

如果是磨损，则需要更换电极；如果是脏污，则需要清洁电极。

其次，检查焊接电弧是否稳定，如有需要，调整焊接电压和电流的大小以获得稳定的电弧。

2.4 过热和散热不良电焊机在长时间工作后可能会出现过热现象，这可能与电焊机的散热系统有关。

在维修时，可以检查电焊机的散热器是否清洁，如果有需要，清理散热器。

另外，还可以检查电焊机的风扇是否正常运转，如有需要，修理或更换风扇。

第三节：维修注意事项3.1 安全第一在进行电焊机维修时，始终要将安全放在首位。

确保维修时断开电源，避免触电风险。

同时，佩戴防护眼镜和手套等个人防护装备，以防止意外伤害。

3.2 小心操作在打开电焊机进行维修之前，一定要先关闭其电源。

在进行组件更换或修理时，小心操作，避免过度力量造成损坏。

另外，注意维修过程中的空气流通，确保有足够的氧气供应。

3.3 原厂配件和清洁为了确保电焊机的维修质量和安全性，建议使用原厂配件进行更换。
