新能源汽车高压安全与防护pptx•新能源汽车高压系统概述•高压安全基础知识•新能源汽车高压安全防护措施•高压系统故障诊断与排除•新能源汽车高压安全与防护实践•总结与展望目录CONTENTS01新能源汽车高压系统概述高压电缆传输电能，连接高压电池组、电机控制器和充电接口等电气设备。
连接外部电源，为高压电池组充电。
高压配电盒分配电能，保护电路和电气设备。
高压电池组存储电能，为电动机提供动力。
电机控制器控制电动机的启动、加速、减速和停止，实现能量转换。
高压系统组成与功能新能源汽车高压系统的电压通常达到几百伏甚至上千伏，远高于传统汽车的12V 或24V 电压。
高电压由于新能源汽车需要较大的驱动力，因此高压系统中的电流也相应较大。
大电流高压电气设备在工作时会产生大量热量，导致温度升高，需要采取散热措施。
高温升高压电气设备的绝缘材料在高温或高电压下可能引发火灾或爆炸。
易燃易爆高压电气设备特点B CD充电过程当新能源汽车需要充电时，通过充电接口将外部电源的电能传输到高压电池组中存储起来。
能量回收在车辆制动或减速时，电机控制器可以将电动机产生的反向电能回收并存储到高压电池组中，提高能量利用效率。
故障保护当高压系统出现故障时，相关保护装置会自动切断电路，确保人员和车辆安全。
放电过程在车辆行驶过程中，高压电池组将存储的电能释放出来，通过高压电缆传输到电机控制器中，驱动电动机运转。
高压系统工作原理A02高压安全基础知识高压电危害及防护措施高压电危害电击、电弧烧伤、电磁辐射等防护措施穿戴防护用具、保持安全距离、使用绝缘工具等高压安全操作规范操作前准备检查设备状态、确认安全措施、穿戴防护用具等操作中注意事项遵守操作规程、保持清醒状态、禁止单人操作等操作后处理关闭电源、清理现场、记录操作过程等立即切断电源救援受伤人员防止事故扩大事故报告与分析高压事故应急处理使用绝缘工具迅速切断事故电源隔离事故现场，禁止非专业人员进入，等待专业人员处理进行心肺复苏、止血包扎等紧急处理，并及时送医及时向上级报告，配合相关部门进行事故调查和分析，总结经验教训，防止类似事故再次发生。
任务一新能源汽车高压安全与防护任务目标1.能识别高压安全防护的标识；2.会穿戴高压安全防护的护具；3.能按照正确步骤对高压安全防护进行操作。
一、知识回顾1.新能源汽车与传统汽车相比，增加了高压系统，高压系统内的电压高达几百伏甚至最高可达几千伏，不小心触碰,将会危害人体，为了能区分高低压系统，专业班级姓名授课教实训场地实训时间车型VIN 码发动机号/电机号专门用一种颜色代表高压系统，下列哪一种颜色表示高压线的颜色？（）（a）橙色（b）红色（c）绿色（d）黄色2.为了能源的反复利用，新能源汽车使用电力作为能源，增加了高压系统，下列哪一项不是高压标准值范围内？（）（a）12V （b）220V （c）380V （d）1000V以上3.认识新能源汽车上的高压危险标识才能防止出现各种意外事故，通过所学内容把下面空格填写完整。
4.在对新能源汽车维护的过程中，如果被高压电击中后应该做出一些急救措施，对救助者进行抢救，这些抢救能挽回救助者的生命，将急救措施的具体操作步骤写在下面横线中。
（1）（2）（3）5.在进行新能源汽车维护过程中，避免不了要对新能源汽车的高压系统进行维护，在对新能源汽车高压系统维护之前，哪些高压安全防护措施需要注意的，请将你所知道的高压安全防护的措施填写在下列横线中。
（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11）（12）二、小组分配小组人员任务分配计划，填写下表。
三、实训指南（一）设备准备防护用具万用表新能源汽车（二）操作步骤1.切断车辆电源，拆卸蓄电池，需要等待分钟。
2.拔下维修开关并存放在规定的地方：维修开关安装在：（）（A）动力电池上（B）电机控制器上（C）发动机上（D）电机上3下列哪一个是维修开关。
（)（a）（b）（c）4.使用万用表检测高压系统电压，确定系统中电压为零伏，处于断电状态，将操作步骤填写在下面横线中。
（1）（2）（3）四、评价反馈教师可根据自己内容的着重点在配分项进行自由配分：。
学习任务二纯电动汽车高压安全操作一、学习目标1.了解电动汽车的高压保护措施。
2.能够正确识别电动汽车高压部件。
3.掌握基本维修操作规程。
4.掌握对高压部分进行绝缘检查与互锁检查的方法二、资源准备纯电动汽车检修一体化学习站，并准备如下实训设备、仪器设备、工量具等：1.设备：纯电动汽车一辆（北汽、比亚迪或其他电动车辆）2.工量具及仪器设备：绝缘工具、绝缘手套、万用表、检测仪等。
3.辅助工具：二氧化碳灭火器、碎布、手电筒。
4.其他材料：维修手册、教材、教学软件、教学微课等。
三、学习课时8学时四、学习过程当你完成了所有的工作后请教师检查你的工作效果并在本工作单上签字，这样你就可以对整个过程的进度更加明了。
使用维修手册或其它维修资料执行操作或任务写下你对问题的答案教师检查签名独立完成试题技术或操作点任务完成后自评注意事项提示（一）接受任务黄先生购置的一台纯电动汽车，在停车场停放一段时间后，发现车辆无法正常使用，到某修理厂保修，当维修技师赶到停车场，发现是纯电动汽车，无从下手维修，纯电动汽车检修时应注意哪些事项呢？（二）收集信息1. 在电动汽车上存在高压电，为了保证驾驶和维修安全，必须进行必要的。
2. 对于电动汽车的高压部分，就决定了从供电器（比如动力电池）到用电器（比如电机）的电能传输路径。
3. 车辆中所用的高压网络就是一种系统，由于高压电有单独的回路，与壳体绝缘，所以就不会有电流经车身，而是流向动力电池，优点是如果从正极到壳体的导线出现故障，IT网络系统被断电。
4.人高压正极和高压负极使用各自单独的高压电缆（高压线）。
高压正极和高压负极通过各自单独的导线与相连接，车身不用作搭铁。
电动车的高压电缆一般都是。
5.高压互锁安全回路是个线路，通过来监控高压电网。
不可在情况下就拔下高压插头。
如果安全回路线断路，会导致立即被切断, 对高压系统进行保护。
6.高压正极和高压负极使用各自单独的高压电缆（高压线）。
高压正极和高压负极通过各自单独的导线与高压部件相连接，车身不用作搭铁。
实训任务一：高压电池组装与拆卸实训目的：通过实际操作，让学生掌握高压电池组装与拆卸的技能，提高学生的安全意识和实际操作能力。
实训步骤：1.学生需要了解高压电池的基本结构和组成，包括电池单体、电池模块、电池包等。
2.学生需要学习高压电池的安全防护知识，包括高压电池的危害、防护措施等。
3.学生需要在实际操作中掌握高压电池的组装与拆卸方法，包括电池单体的安装、拆卸、电池模块的组装、拆卸等。
4.学生需要在实际操作中掌握高压电池的安全操作技能，如使用绝缘工具、正确接线等。
实训任务二：高压电池充电与放电实训目的：通过实际操作，让学生掌握高压电池充电与放电的技能，提高学生的安全意识和实际操作能力。
实训步骤：1.学生需要了解高压电池的充电与放电原理，包括充电、放电的过程、特点等。
2.学生需要学习高压电池的安全防护知识，包括高压电池的危害、防护措施等。
3.学生需要在实际操作中掌握高压电池的充电与放电方法，包括电池充电的操作、放电的操作等。
4.学生需要在实际操作中掌握高压电池的安全操作技能，如正确接线、充电、放电时的防护措施等。
实训任务三：高压电系统故障排除实训目的：通过实际操作，让学生掌握高压电系统故障排除的技能，提高学生的安全意识和实际操作能力。
实训步骤：1.学生需要了解高压电系统的基本结构和组成，包括电池、电机、控制器等。
2.学生需要学习高压电系统的常见故障和诊断方法，包括电池故障、电机故障、控制器故障等。
3.学生需要在实际操作中掌握使用多种故障检测设备和工具，如故障码读取器、多功能检测仪、示波器等，对高压电系统进行检测和诊断。
4.学生需要在实际操作中掌握高压电系统的故障排除方法，包括更换电池、控制器、电机等部件，修复电路故障等。
实训任务一：高压电池检测实训目的：通过实际操作，让学生掌握高压电池检测的技能，了解电池状态和健康状况，提高学生的安全意识和实际操作能力。
实训步骤：1.学生需要了解高压电池的基本结构和组成，包括电池单体、电池模块、电池包等。

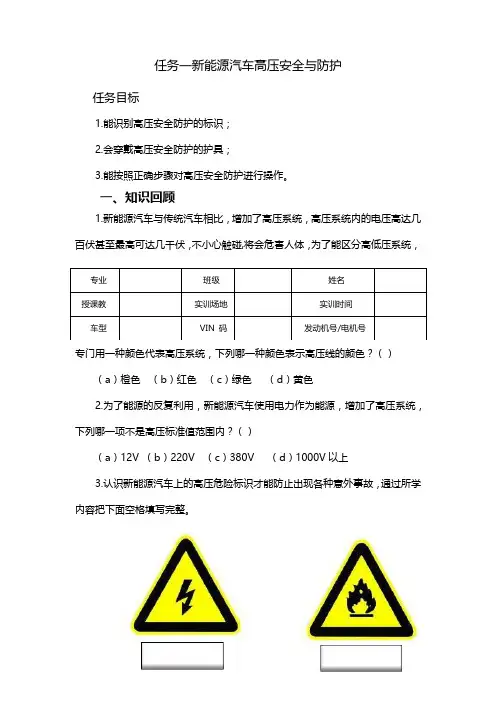

任务一新能源汽车高压安全与防护
任务目标
1•能识别高压安全防护的标识;
2.会穿戴高压安全防护的护具;
3.能按照正确步骤对高压安全防护进行操作。
一、知识回顾
1.新能源汽车与传统汽车相比，增加了高压系统，高压系统内的电压高达几
百伏甚至最高可达几千伏，不小心触碰，将会危害人体，为了能区分高低压系统,
专门用一种颜色代表高压系统，下列哪一种颜色表示高压线的颜色？（）
（a）橙色（b）红色（c）绿色（d）黄色
2.为了能源的反复利用，新能源汽车使用电力作为能源，增加了高压系统，
下列哪一项不是高压标准值范围内？（）
（a）12V （b）220V （c）380V （ d ）1000V 以上
3.认识新能源汽车上的高压危险标识才能防止出现各种意外事故，通过所学内容把下面空格填写完整。
4•在对新能源汽车维护的过程中，如果被高压电击中后应该做出一些急救措施，对救助者进行抢救，这些抢救能挽回救助者的生命，将急救措施的具体操作步骤写在下面横线中。
（1）__________________________________________________________________ （2）__________________________________________________________________ （3）__________________________________________________________________ 5•在进行新能源汽车维护过程中，避免不了要对新能源汽车的高压系统进行维护，在对新能源汽车高压系统维护之前，哪些高压安全防护措施需要注意的，请将你所知道的高压安全防护的措施填写在下列横线中。
（1）__________________________________________________________________ （2）__________________________________________________________________ （3）__________________________________________________________________
（4）__________________________________________________________________ （5）__________________________________________________________________ （6）__________________________________________________________________ （7）__________________________________________________________________
(8)
(9) __________________________________________________________________
(10)_________________________________________________________________
(11 ) _________________________________________________________________
(12) __________________________________________________________________
二、小组分配
小组人员任务分配计划，填写下表。
三、实训指南
(一)设备准备
防护用具万用表
(二)操作步骤
(3)
四、评价反馈
（A ）动力电池上（B ）电机控制器上（C ）发动机上（D ）电机上 3下列哪一个是维修开关。
（）
4. 使用万用表检测高压系统电压，确定系统中电压为零伏，处于断电状态, 将操作步骤填写在下面横线中
(1) ______________________________________________________________________ (2)
_______________________________________________________________________
(a )
(b ) ( c ) 1.切断车辆 池 _______ ，需要 钟。
2•拔下维修 定的地方：维修开
电源，拆卸蓄电 等待 ____________ 分
开关并存放在规 关安装在：（）
教师可根据自己内容的着重点在配分项进行自由配分:
说明：成绩=自评30%+互评30%+教师评价40%。
