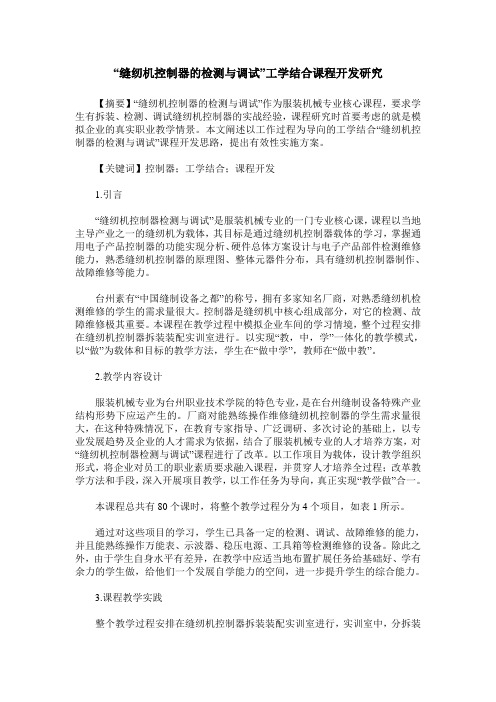

“缝纫机控制器的检测与调试”工学结合课程开发研究【摘要】“缝纫机控制器的检测与调试”作为服装机械专业核心课程，要求学生有拆装、检测、调试缝纫机控制器的实战经验，课程研究时首要考虑的就是模拟企业的真实职业教学情景。
本文阐述以工作过程为导向的工学结合“缝纫机控制器的检测与调试”课程开发思路，提出有效性实施方案。
【关键词】控制器；工学结合；课程开发1.引言“缝纫机控制器检测与调试”是服装机械专业的一门专业核心课，课程以当地主导产业之一的缝纫机为载体，其目标是通过缝纫机控制器载体的学习，掌握通用电子产品控制器的功能实现分析、硬件总体方案设计与电子产品部件检测维修能力，熟悉缝纫机控制器的原理图、整体元器件分布，具有缝纫机控制器制作、故障维修等能力。
台州素有“中国缝制设备之都”的称号，拥有多家知名厂商，对熟悉缝纫机检测维修的学生的需求量很大。
控制器是缝纫机中核心组成部分，对它的检测、故障维修极其重要。
本课程在教学过程中模拟企业车间的学习情境，整个过程安排在缝纫机控制器拆装装配实训室进行。
以实现“教，中，学”一体化的教学模式，以“做”为载体和目标的教学方法，学生在“做中学”，教师在“做中教”。
2.教学内容设计服装机械专业为台州职业技术学院的特色专业，是在台州缝制设备特殊产业结构形势下应运产生的。
厂商对能熟练操作维修缝纫机控制器的学生需求量很大，在这种特殊情况下，在教育专家指导、广泛调研、多次讨论的基础上，以专业发展趋势及企业的人才需求为依据，结合了服装机械专业的人才培养方案，对“缝纫机控制器检测与调试”课程进行了改革。
以工作项目为载体，设计教学组织形式，将企业对员工的职业素质要求融入课程，并贯穿人才培养全过程；改革教学方法和手段，深入开展项目教学，以工作任务为导向，真正实现“教学做”合一。
本课程总共有80个课时，将整个教学过程分为4个项目，如表1所示。
通过对这些项目的学习，学生已具备一定的检测、调试、故障维修的能力，并且能熟练操作万能表、示波器、稳压电源、工具箱等检测维修的设备。
全自动电脑横机花型准备和控制系统的研究的开题报告
一、选题背景
电脑横机花型具有高效、灵活、准确的特点，广泛应用于纺织、服装等行业。
然而，目前市场上的电脑横机花型控制系统存在一些问题，如功能简单、操作复杂等，难以满足现代化的生产需求。
因此，本项目旨在研究开发一款全自动电脑横机花型准备和控制系统，以提高生产效率和品质水平。
二、研究目的
本项目旨在研究开发一款全自动电脑横机花型准备和控制系统，实现以下目标：
1. 提高生产效率：通过自动化控制，减少人工操作，提高生产效率。
2. 提高品质水平：通过精准的控制系统，保证花型的准确度和稳定性。
3. 降低人工成本：减少人工操作，降低生产成本。
三、研究内容
本项目将从以下几个方面展开研究：
1. 设计全自动电脑横机花型准备和控制系统的硬件结构和软件架构。
2. 开发控制系统的软件程序，实现花型的自动生成和准备，实现自动化操作。
3. 开发花型控制算法，实现花型的精确控制和调整。
4. 设计用户界面，方便操作和管理系统。
四、研究方法
本项目将采用以下研究方法：
1. 文献调查法：对目前国内外电脑横机花型控制系统的发展现状进行分析，并收集相关文献资料。
2. 理论研究法：通过理论研究，掌握花型生成和控制的基本原理和方法，为系统设计提供理论基础。
3. 软件开发法：根据研究目标，采用软件开发方法，实现控制系统的程序开发。
4. 实验研究法：通过实验测试，验证系统的稳定性和性能指标。
五、预期成果
本项目预期将研制出一款全自动电脑横机花型准备和控制系统，实现花型自动生成、准备和精确控制，提高生产效率和品质水平。

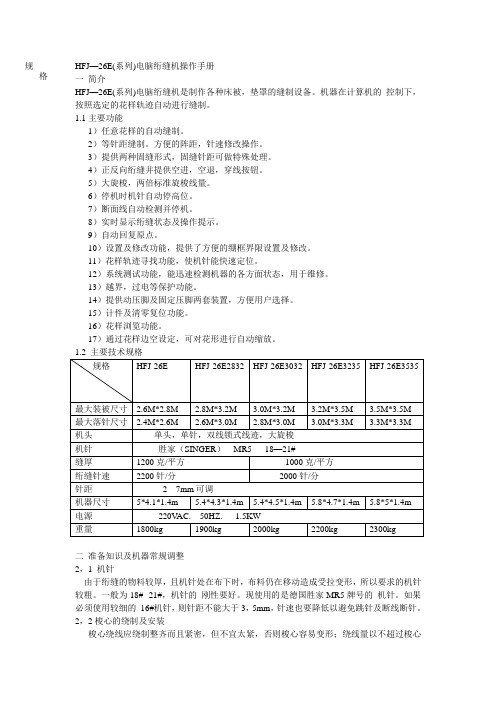

绗缝机说明书绗缝机说明书篇一：绗缝机使用说明书规格 HFJ—26E(系列)电脑绗缝机操作手册一简介 HFJ—26E(系列)电脑绗缝机是制作各种床被，垫罩的缝制设备。
