火力发电厂烟风煤粉管道设计技术规定

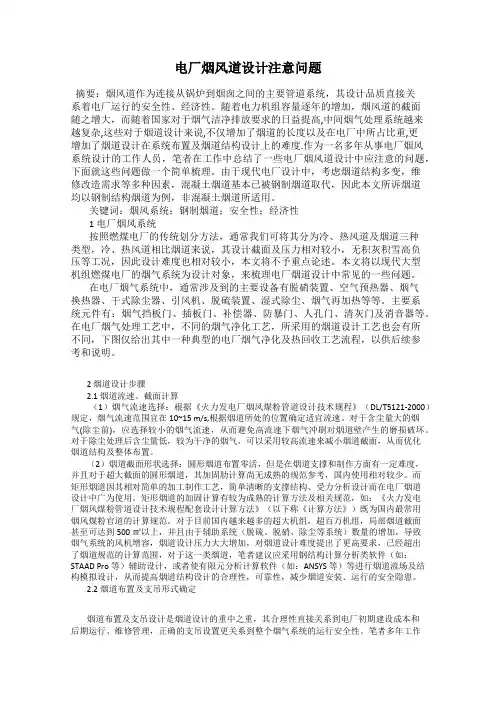

电厂烟风道设计注意问题摘要：烟风道作为连接从锅炉到烟囱之间的主要管道系统，其设计品质直接关系着电厂运行的安全性、经济性。

随着电力机组容量逐年的增加，烟风道的截面随之增大，而随着国家对于烟气洁净排放要求的日益提高,中间烟气处理系统越来越复杂,这些对于烟道设计来说,不仅增加了烟道的长度以及在电厂中所占比重,更增加了烟道设计在系统布置及烟道结构设计上的难度.作为一名多年从事电厂烟风系统设计的工作人员，笔者在工作中总结了一些电厂烟风道设计中应注意的问题，下面就这些问题做一个简单梳理。

由于现代电厂设计中，考虑烟道结构多变，维修改造需求等多种因素，混凝土烟道基本已被钢制烟道取代，因此本文所诉烟道均以钢制结构烟道为例，非混凝土烟道所适用。

关键词：烟风系统；钢制烟道；安全性；经济性1 电厂烟风系统按照燃煤电厂的传统划分方法，通常我们可将其分为冷、热风道及烟道三种类型，冷、热风道相比烟道来说，其设计截面及压力相对较小，无积灰积雪高负压等工况，因此设计难度也相对较小，本文将不予重点论述。

本文将以现代大型机组燃煤电厂的烟气系统为设计对象，来梳理电厂烟道设计中常见的一些问题。

在电厂烟气系统中，通常涉及到的主要设备有脱硝装置、空气预热器、烟气换热器、干式除尘器、引风机、脱硫装置、湿式除尘、烟气再加热等等。

主要系统元件有：烟气挡板门、插板门、补偿器、防暴门、人孔门、清灰门及消音器等。

在电厂烟气处理工艺中，不同的烟气净化工艺，所采用的烟道设计工艺也会有所不同，下图仅给出其中一种典型的电厂烟气净化及热回收工艺流程，以供后续参考和说明。

2 烟道设计步骤2.1 烟道流速、截面计算（1）烟气流速选择：根据《火力发电厂烟风煤粉管道设计技术规程》（DL/T5121-2000）规定，烟气流速范围宜在10~15 m/s,根据烟道所处的位置确定适宜流速。

对于含尘量大的烟气(除尘前)，应选择较小的烟气流速，从而避免高流速下烟气冲刷对烟道壁产生的磨损破坏。

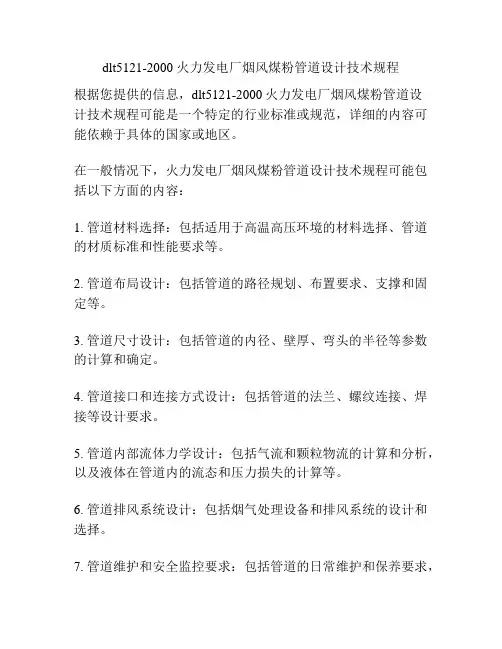

dlt5121-2000 火力发电厂烟风煤粉管道设计技术规程
根据您提供的信息，dlt5121-2000火力发电厂烟风煤粉管道设
计技术规程可能是一个特定的行业标准或规范，详细的内容可能依赖于具体的国家或地区。

在一般情况下，火力发电厂烟风煤粉管道设计技术规程可能包括以下方面的内容：
1. 管道材料选择：包括适用于高温高压环境的材料选择、管道的材质标准和性能要求等。

2. 管道布局设计：包括管道的路径规划、布置要求、支撑和固定等。

3. 管道尺寸设计：包括管道的内径、壁厚、弯头的半径等参数的计算和确定。

4. 管道接口和连接方式设计：包括管道的法兰、螺纹连接、焊接等设计要求。

5. 管道内部流体力学设计：包括气流和颗粒物流的计算和分析，以及液体在管道内的流态和压力损失的计算等。

6. 管道排风系统设计：包括烟气处理设备和排风系统的设计和选择。

7. 管道维护和安全监控要求：包括管道的日常维护和保养要求，
以及监控和报警系统的设置等。

需要注意的是，以上仅为可能包含的一些基本内容，具体的技术规程可能根据不同的国家或地区有所差异。

建议您进一步查阅相关的国家或地区的标准和规范，以获取更详细和准确的信息。

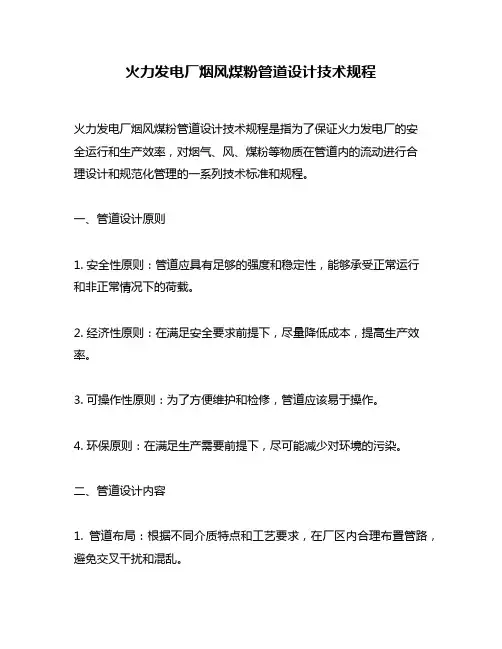

火力发电厂烟风煤粉管道设计技术规程火力发电厂烟风煤粉管道设计技术规程是指为了保证火力发电厂的安全运行和生产效率，对烟气、风、煤粉等物质在管道内的流动进行合理设计和规范化管理的一系列技术标准和规程。

一、管道设计原则1. 安全性原则：管道应具有足够的强度和稳定性，能够承受正常运行和非正常情况下的荷载。

2. 经济性原则：在满足安全要求前提下，尽量降低成本，提高生产效率。

3. 可操作性原则：为了方便维护和检修，管道应该易于操作。

4. 环保原则：在满足生产需要前提下，尽可能减少对环境的污染。

二、管道设计内容1. 管道布局：根据不同介质特点和工艺要求，在厂区内合理布置管路，避免交叉干扰和混乱。

2. 管径计算：根据介质流量、流速等参数进行计算，并结合材料强度确定合适的管径。

3. 管材选择：根据介质特点、温度、压力等因素选择合适的管材，保证管道强度和耐腐蚀性。

4. 管道支架设计：为了保证管道的稳定性和安全性，应该合理设置支架和吊挂装置。

5. 管道防腐处理：对于易受腐蚀的管道应进行防腐处理，延长使用寿命。

6. 管道绝热设计：对于高温介质流动的管道应进行绝热设计，减少能量损失。

三、管道施工要求1. 施工前必须进行现场勘察和测量，确定管线布置方案。

2. 施工时必须按照设计要求进行施工，并对施工过程进行监督和检查。

3. 施工完成后必须进行试运行和检测，确保管道安全可靠。

四、总结火力发电厂烟风煤粉管道设计技术规程是保证火力发电厂正常运行的重要标准。

在管道设计中，需要遵循安全经济可操作环保原则，并且对于不同介质应该采取不同的措施。

在施工中也需要严格按照规程要求进行操作，确保管道的安全可靠。

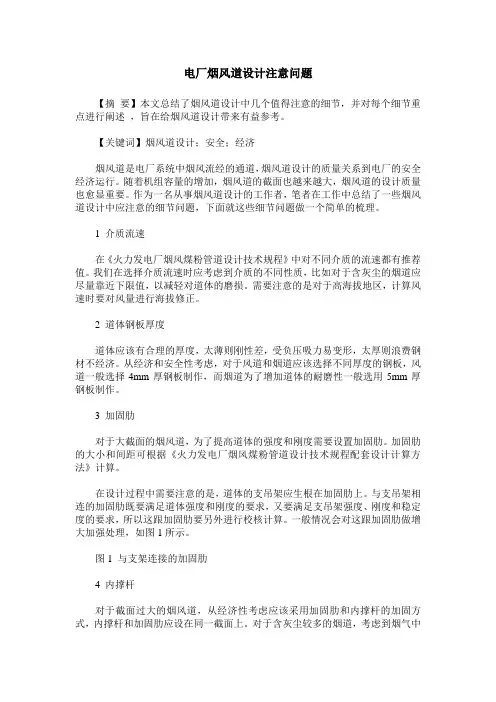

电厂烟风道设计注意问题【摘要】本文总结了烟风道设计中几个值得注意的细节，并对每个细节重点进行阐述，旨在给烟风道设计带来有益参考。

【关键词】烟风道设计；安全；经济烟风道是电厂系统中烟风流经的通道，烟风道设计的质量关系到电厂的安全经济运行。

随着机组容量的增加，烟风道的截面也越来越大，烟风道的设计质量也愈显重要。

作为一名从事烟风道设计的工作者，笔者在工作中总结了一些烟风道设计中应注意的细节问题，下面就这些细节问题做一个简单的梳理。

1 介质流速在《火力发电厂烟风煤粉管道设计技术规程》中对不同介质的流速都有推荐值。

我们在选择介质流速时应考虑到介质的不同性质，比如对于含灰尘的烟道应尽量靠近下限值，以减轻对道体的磨损。

需要注意的是对于高海拔地区，计算风速时要对风量进行海拔修正。

2 道体钢板厚度道体应该有合理的厚度，太薄则刚性差，受负压吸力易变形，太厚则浪费钢材不经济。

从经济和安全性考虑，对于风道和烟道应该选择不同厚度的钢板，风道一般选择4mm厚钢板制作，而烟道为了增加道体的耐磨性一般选用5mm厚钢板制作。

3 加固肋对于大截面的烟风道，为了提高道体的强度和刚度需要设置加固肋。

加固肋的大小和间距可根据《火力发电厂烟风煤粉管道设计技术规程配套设计计算方法》计算。

在设计过程中需要注意的是，道体的支吊架应生根在加固肋上。

与支吊架相连的加固肋既要满足道体强度和刚度的要求，又要满足支吊架强度、刚度和稳定度的要求，所以这跟加固肋要另外进行校核计算。

一般情况会对这跟加固肋做增大加强处理，如图1所示。

图1 与支架连接的加固肋4 内撑杆对于截面过大的烟风道，从经济性考虑应该采用加固肋和内撑杆的加固方式，内撑杆和加固肋应设在同一截面上。

对于含灰尘较多的烟道，考虑到烟气中的灰尘颗粒对内撑杆有磨损，所以一般会在内撑杆迎风面加设防护角钢，如图2所示。

图2 内撑杆加角钢防护5 支吊架支吊架是支撑固定烟风道的主要设备，支吊架按形式可分为：固定支座、滑动支座、导向支座。

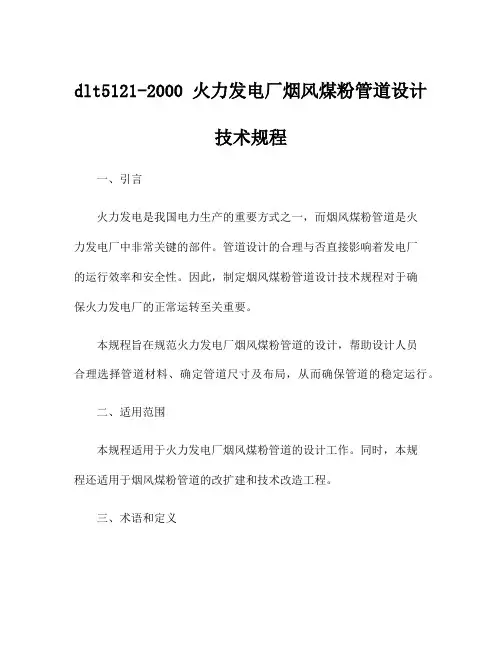

dlt5121-2000 火力发电厂烟风煤粉管道设计技术规程一、引言火力发电是我国电力生产的重要方式之一，而烟风煤粉管道是火力发电厂中非常关键的部件。

管道设计的合理与否直接影响着发电厂的运行效率和安全性。

因此，制定烟风煤粉管道设计技术规程对于确保火力发电厂的正常运转至关重要。

本规程旨在规范火力发电厂烟风煤粉管道的设计，帮助设计人员合理选择管道材料、确定管道尺寸及布局，从而确保管道的稳定运行。

二、适用范围本规程适用于火力发电厂烟风煤粉管道的设计工作。

同时，本规程还适用于烟风煤粉管道的改扩建和技术改造工程。

三、术语和定义1.烟风：指火力发电厂锅炉烟气在排放或循环利用过程中的运行状态。

2.煤粉：指火力发电厂锅炉使用的煤粉原料。

3.烟风煤粉管道：指将烟风和煤粉通过管道输送到锅炉等设备的管道系统。

四、设计基础1.设计依据：参照国家、行业规定的有关标准、规范及技术要求，确保管道设计符合相关法律法规。

2.环境条件：考虑火力发电厂的地理位置、气候条件、地质情况等环境因素，进行管道设计。

3.管道用途：根据烟风煤粉管道的具体用途及输送介质，合理确定管道的尺寸、材料和布局。

五、设计要求1.管道材料：根据烟风煤粉管道的工作条件和介质特性，选择耐高温、耐腐蚀、耐磨损的管道材料，确保管道的安全稳定运行。

2.管道尺寸：根据烟风煤粉的输送量、压力损失和流体力学原理，确定管道的尺寸，保证输送过程中的流体压力和速度达到设计要求。

3.管道布局：合理设计烟风煤粉管道的布局，减少管道阻力，避免管道的回流、冲击和振动，确保管道输送过程的稳定性和安全性。

4.管道附件：设计合理的管道附件，如阀门、管道支架、管道连接件等，保证管道的可靠连接和操作。

六、设计流程1.方案论证：根据工程实际情况，设计人员应根据烟风煤粉管道的用途、条件等，制定不同的设计方案，并进行论证比选。

确保选取最优的设计方案。

2.设计计算：进行管道内流体力学计算、管道尺寸计算、管道附件设计等计算工作，得出合理的设计参数。

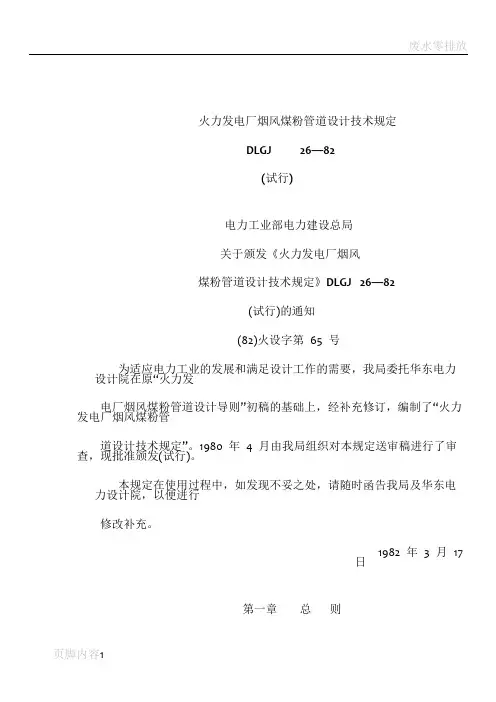

火力发电厂烟风煤粉管道设计技术规定DLGJ26—82(试行)电力工业部电力建设总局关于颁发《火力发电厂烟风煤粉管道设计技术规定》DLGJ26—82(试行)的通知(82)火设字第65 号为适应电力工业的发展和满足设计工作的需要，我局委托华东电力设计院在原“火力发电厂烟风煤粉管道设计导则”初稿的基础上，经补充修订，编制了“火力发电厂烟风煤粉管道设计技术规定”。

1980 年 4 月由我局组织对本规定送审稿进行了审查，现批准颁发(试行)。

本规定在使用过程中，如发现不妥之处，请随时函告我局及华东电力设计院，以便进行修改补充。

1982 年3 月17日第一章总则第 1.0.1 条火力发电厂锅炉的烟风煤粉管道设计，应运行可靠、技术先进、经济合理、安装维修方便，并符合下列要求：一、输送介质的流量和参数应满足燃烧和制粉系统正常运行的需要；二、节省投资和降低运行费用；三、运行、维修和加工、运输、安装方便；四、管道、零部件及支吊架等应具有足够的强度、稳定性和耐久性；五、考虑防爆、防磨、防堵、防漏、防震、防雨、防冻、防腐蚀和防噪声等问题，并采取有效措施。

第 1.0.2条本规定适用于火力发电厂容量为65～1000t/h 等级的燃煤锅炉的钢结构烟风煤粉管道设计。

对于非金属结构烟风道仅提出有关工艺设计的要求。

对于燃油和燃天然气锅炉的烟风道，以及容量小于65t/h 和大于1000t/h 等级的燃煤锅炉的烟风煤粉管道设计，可参照本规定执行。

第 1.0.3条烟风煤粉管道的设计范围如下：一、烟道：锅炉空气预热器出口至烟囱前的烟道；烟气再循环管道；磨煤机干燥用的高温烟气管道；低温烟气管道和混合室至磨煤机进口的干燥管等。

二、冷风道：吸风口至空气预热器的冷风道；磨煤机调温用的压力冷风道；锅炉尾部支承梁的冷却风管道；磨煤机的密封系统管道；低温一次风机或低温干燥风机的进口和出口风道；微正压锅炉的有关密封管道等。

三、热风道：空气预热器出口风箱；喷燃器的二次风道；炉排锅炉的一次和二次风道、热风送粉用的热风道；磨煤机干燥用的热风道；排粉机进口的热风道；高温一次风机进口的热风道；烟气干燥混合器的热风道；热风再循环管道；邻炉间的热风联络管；三次风喷口冷却风管；风扇磨密封管道等。

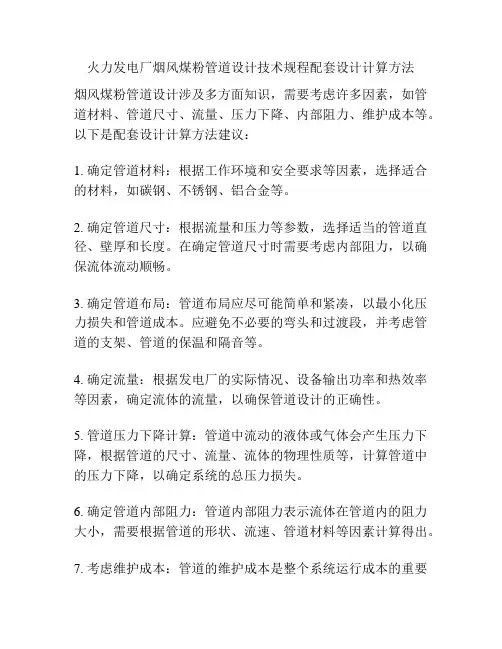

火力发电厂烟风煤粉管道设计技术规程配套设计计算方法
烟风煤粉管道设计涉及多方面知识，需要考虑许多因素，如管道材料、管道尺寸、流量、压力下降、内部阻力、维护成本等。

以下是配套设计计算方法建议：
1. 确定管道材料：根据工作环境和安全要求等因素，选择适合的材料，如碳钢、不锈钢、铝合金等。

2. 确定管道尺寸：根据流量和压力等参数，选择适当的管道直径、壁厚和长度。

在确定管道尺寸时需要考虑内部阻力，以确保流体流动顺畅。

3. 确定管道布局：管道布局应尽可能简单和紧凑，以最小化压力损失和管道成本。

应避免不必要的弯头和过渡段，并考虑管道的支架、管道的保温和隔音等。

4. 确定流量：根据发电厂的实际情况、设备输出功率和热效率等因素，确定流体的流量，以确保管道设计的正确性。

5. 管道压力下降计算：管道中流动的液体或气体会产生压力下降，根据管道的尺寸、流量、流体的物理性质等，计算管道中的压力下降，以确定系统的总压力损失。

6. 确定管道内部阻力：管道内部阻力表示流体在管道内的阻力大小，需要根据管道的形状、流速、管道材料等因素计算得出。

7. 考虑维护成本：管道的维护成本是整个系统运行成本的重要
组成部分，应尽可能采用易于维护和更换的管道材料和连接方式。

以上是火力发电厂烟风煤粉管道设计技术规程配套设计计算方法，需要根据具体情况进行灵活应用和调整。

探析火力发电厂烟风煤粉管道支吊架设计原则摘要：支吊架设计是火力发电厂锅炉专业的重要工作，本文针对烟风煤粉管道的设计特点，介绍了支吊架的设计原则及思路，并对常见的失效形式提出了参考意见。

关键词：支吊架设计；火力发电厂；烟风煤粉管道支吊架是烟风煤粉管道设计的重要内容，主要起承受管道荷载、合理约束位移、限制扭矩过大、防止应力集中以及减少管道振动等作用，因此其合理设计直接关系到烟风道的安全与经济运行。

支吊架设计与烟风道的布置以及热膨胀情况直接相关，两者应兼顾考虑。

本文针对烟风煤粉管道的特点，介绍了各种类型支吊架的设计原则，并针对常见的支吊架失效形式提出了设计注意事项。

1、烟风煤粉管道的支吊架设计的一般原则《火力发电厂烟风煤粉管道设计规程》中规定了烟风煤粉管道支吊架设计的一般原则，大致原则如下：1.1支吊架间距一般宜为6m~9m，确定支吊架间距应综合考虑管道内的介质温度，管道刚度及主厂房土建结构等条件。

1.2支吊点的布置，宜使各支吊点荷载均匀分配，支吊点应避开管道中容易磨损和堵塞的位置。

1.3水平弯管两侧的支吊架，应将其中一只设置在靠近弯头处的直管段上。

1.4当大小头两侧的管道截面相差较大时，应在大小头的大截面一端设置支吊架。

1.5支吊架与管道的焊缝或法兰之间的净距不得不小于150mm。

1.6在吸收轴向位移的补偿器补偿量分配范围内管道的两端应设置固定支架，在该范围内的管道支吊架宜为导向或限位支架。

1.7与设备相连接的管段宜在设备附近设置支吊架，以免设备承受管道的荷载。

1.8位于8度以上地震区的发电厂，支吊架的设置应考虑地震力影响。

1.9送粉管道（无烟煤除外）支吊架管部不应采用焊接吊板结构。

1.10较长垂直管道上的固定支架，刚性吊架，应按单侧承受相应支吊点全部荷载设计。

1.11支吊架根部结构支承梁应满足强度和刚度的要求。

1.12支吊架的受压构件，应满足强度和稳定性要求。

1.13吊杆拉杆的强度应能满足吊点的荷载要求，拉杆最小直径不得小于10mm，拉杆的长度应能调整。

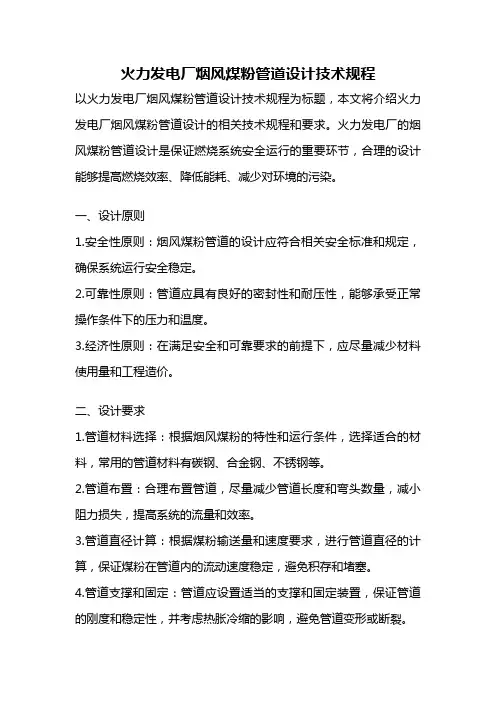

火力发电厂烟风煤粉管道设计技术规程以火力发电厂烟风煤粉管道设计技术规程为标题，本文将介绍火力发电厂烟风煤粉管道设计的相关技术规程和要求。

火力发电厂的烟风煤粉管道设计是保证燃烧系统安全运行的重要环节，合理的设计能够提高燃烧效率、降低能耗、减少对环境的污染。

一、设计原则1.安全性原则：烟风煤粉管道的设计应符合相关安全标准和规定，确保系统运行安全稳定。

2.可靠性原则：管道应具有良好的密封性和耐压性，能够承受正常操作条件下的压力和温度。

3.经济性原则：在满足安全和可靠要求的前提下，应尽量减少材料使用量和工程造价。

二、设计要求1.管道材料选择：根据烟风煤粉的特性和运行条件，选择适合的材料，常用的管道材料有碳钢、合金钢、不锈钢等。

2.管道布置：合理布置管道，尽量减少管道长度和弯头数量，减小阻力损失，提高系统的流量和效率。

3.管道直径计算：根据煤粉输送量和速度要求，进行管道直径的计算，保证煤粉在管道内的流动速度稳定，避免积存和堵塞。

4.管道支撑和固定：管道应设置适当的支撑和固定装置，保证管道的刚度和稳定性，并考虑热胀冷缩的影响，避免管道变形或断裂。

5.管道连接：管道连接应采用焊接或法兰连接，确保连接部位的密封性和可靠性。

6.防腐蚀措施：根据煤粉的腐蚀性，采取相应的防腐蚀措施，如内衬防腐、外涂层保护等，延长管道的使用寿命。

7.烟风管道设计：烟风管道应具有良好的密封性和耐高温性，避免烟气泄漏和烟道温度过高，影响锅炉的正常运行。

8.煤粉管道设计：煤粉管道应采用耐磨材料，避免煤粉的磨损和堵塞，保证煤粉的顺畅输送。

三、设计流程1.确定设计参数：包括煤粉输送量、输送距离、煤粉性质、工作压力和温度等。

2.进行管道直径计算：根据设计参数和流体力学原理，计算出合适的管道直径。

3.进行管道布置：结合工厂布局和设备位置，合理布置管道，尽量减少管道长度和弯头数量。

4.进行管道支撑和固定设计：根据管道长度和重量，设计合适的支撑和固定装置，保证管道的稳定性。

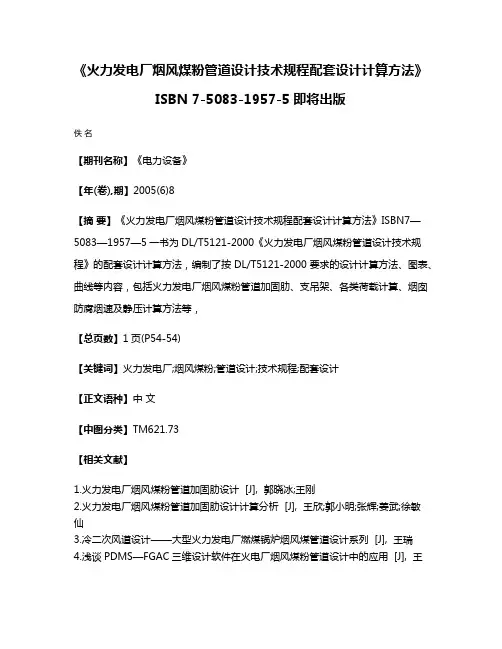

《火力发电厂烟风煤粉管道设计技术规程配套设计计算方法》
ISBN 7-5083-1957-5即将出版
佚名
【期刊名称】《电力设备》
【年(卷),期】2005(6)8
【摘要】《火力发电厂烟风煤粉管道设计技术规程配套设计计算方法》ISBN7—5083—1957—5一书为DL/T5121-2000《火力发电厂烟风煤粉管道设计技术规程》的配套设计计算方法，编制了按DL/T5121-2000要求的设计计算方法、图表、曲线等内容，包括火力发电厂烟风煤粉管道加固肋、支吊架、各类荷载计算、烟囱防腐烟速及静压计算方法等，
【总页数】1页(P54-54)
【关键词】火力发电厂;烟风煤粉;管道设计;技术规程;配套设计
【正文语种】中文
【中图分类】TM621.73
【相关文献】
1.火力发电厂烟风煤粉管道加固肋设计 [J], 郭晓冰;王刚
2.火力发电厂烟风煤粉管道加固肋设计计算分析 [J], 王欣;郭小明;张辉;姜武;徐敏
仙
3.冷二次风道设计——大型火力发电厂燃煤锅炉烟风煤管道设计系列 [J], 王瑞
4.浅谈PDMS—FGAC三维设计软件在火电厂烟风煤粉管道设计中的应用 [J], 王
飞;程慧;张祖辉
5.浅析火力发电厂烟风煤粉管道支吊架设计原则 [J], 张翔宇
因版权原因，仅展示原文概要，查看原文内容请购买。

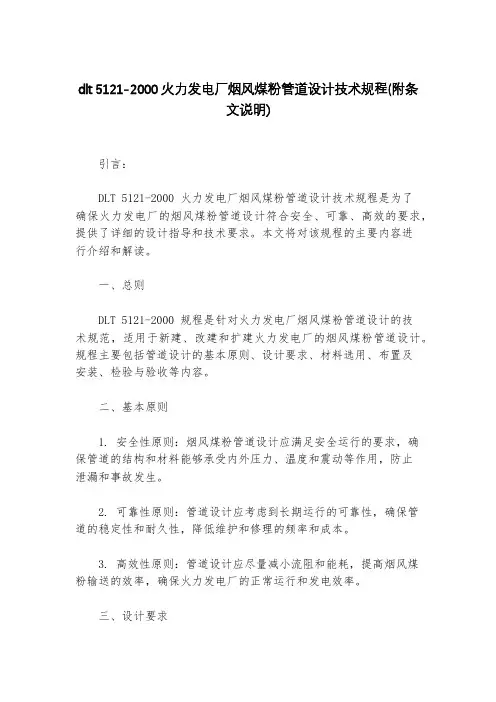

dlt 5121-2000 火力发电厂烟风煤粉管道设计技术规程(附条文说明)引言：DLT 5121-2000 火力发电厂烟风煤粉管道设计技术规程是为了确保火力发电厂的烟风煤粉管道设计符合安全、可靠、高效的要求，提供了详细的设计指导和技术要求。

本文将对该规程的主要内容进行介绍和解读。

一、总则DLT 5121-2000 规程是针对火力发电厂烟风煤粉管道设计的技术规范，适用于新建、改建和扩建火力发电厂的烟风煤粉管道设计。

规程主要包括管道设计的基本原则、设计要求、材料选用、布置及安装、检验与验收等内容。

二、基本原则1. 安全性原则：烟风煤粉管道设计应满足安全运行的要求，确保管道的结构和材料能够承受内外压力、温度和震动等作用，防止泄漏和事故发生。

2. 可靠性原则：管道设计应考虑到长期运行的可靠性，确保管道的稳定性和耐久性，降低维护和修理的频率和成本。

3. 高效性原则：管道设计应尽量减小流阻和能耗，提高烟风煤粉输送的效率，确保火力发电厂的正常运行和发电效率。

三、设计要求1. 管道布置：根据火力发电厂的布局和烟风煤粉输送的需求，合理布置管道的走向、高度和支撑方式，确保烟风煤粉的顺利输送和运行的便捷性。

2. 管道材料：根据烟风煤粉的特性和工作环境，选择合适的管道材料，如碳素钢、不锈钢、耐磨合金等，确保管道的耐腐蚀性和耐磨性。

3. 管道尺寸：根据烟风煤粉的流量、速度和压力等参数，合理确定管道的尺寸和截面形状，确保烟风煤粉的稳定输送和流动性。

4. 管道支撑：根据管道的长度、重量和工作条件，合理设计管道的支撑方式和支撑点的位置，确保管道的稳定性和安全性。

5. 管道绝热：根据烟风煤粉的温度和环境要求，进行管道的绝热设计和保温材料的选择，减少能量损失和热辐射。

四、材料选用1. 碳素钢：适用于一般工况下的烟风煤粉输送，具有良好的耐腐蚀性和机械性能。

2. 不锈钢：适用于高温、高压和腐蚀性较强的烟风煤粉输送，具有较好的耐腐蚀性和抗高温性能。

火力发电厂烟风煤粉管道设计技术规程一、引言在火力发电厂中，烟风煤粉管道是重要的输送系统，它承担着输送烟气和煤粉的关键任务。

为了确保火力发电厂的安全运行和高效发电，烟风煤粉管道设计必须符合一定的技术规程。

本文将深入探讨火力发电厂烟风煤粉管道设计的技术要求和标准，以及相关设计考虑因素。

二、烟风煤粉管道设计的技术要求1. 安全性要求烟风煤粉管道设计必须符合相关的安全规范，保证管道的安全运行。

以下是一些常见的安全技术要求：•管道设计应考虑防止爆炸和火灾的措施，例如防爆门、火灾探测器等；•管道应具备足够的强度和稳定性，能够承受内部和外部的压力和力量；•管道的接口和焊接必须符合相关的标准，确保连接的牢固和密封性；•管道设计中应考虑到排放和处理废气的方法，保护环境。

2. 经济性要求烟风煤粉管道设计还必须考虑经济性，有效控制成本。

以下是一些与经济性相关的技术要求：•管道设计应合理，尽量减少材料的使用量和工程的难度；•选用合适的管道材料，根据管道的工作条件和环境考虑材料的耐腐蚀性、耐磨性、耐高温等性能；•确保管道的布局合理，减少管道的阻力和能量损失；•设计管道的维护和检修通道，方便管道的维护和故障排除。

3. 稳定性要求烟风煤粉管道设计要求具备良好的稳定性，确保管道在运行过程中不发生失稳和倒塌现象。

以下是一些与稳定性相关的技术要求：•设计合理的支撑和固定系统，保证管道的稳定性；•考虑管道在运行过程中的振动和冲击，采取适当的措施进行防护；•充分考虑管道的可靠性和抗风压能力，确保管道在极端天气条件下仍能维持正常工作。

三、烟风煤粉管道设计的相关考虑因素1. 烟气特性烟气的特性对于管道设计具有重要影响。

以下是一些需要考虑的烟气特性因素：•烟气的温度、压力和流量，对管道的材料选择和尺寸设计有直接影响；•烟气的含尘浓度和颗粒物大小，对管道的阻力和腐蚀问题有重要影响；•烟气中可能含有的有害气体成分，需要设计相应的处理系统。

2. 煤粉特性煤粉的特性也是烟风煤粉管道设计需要考虑的因素。

火力发电厂烟风煤粉管道设计技术规定DLGJ26—82(试行)电力工业部电力建设总局关于颁发《火力发电厂烟风煤粉管道设计技术规定》DLGJ26—82(试行)的通知(82)火设字第65号为适应电力工业的发展和满足设计工作的需要，我局委托华东电力设计院在原“火力发电厂烟风煤粉管道设计导则”初稿的基础上，经补充修订，编制了“火力发电厂烟风煤粉管道设计技术规定”。

1980年4月由我局组织对本规定送审稿进行了审查，现批准颁发(试行)。

本规定在使用过程中，如发现不妥之处，请随时函告我局及华东电力设计院，以便进行修改补充。

1982年3月17日第一章总则第1.0.1条火力发电厂锅炉的烟风煤粉管道设计，应运行可靠、技术先进、经济合理、安装维修方便，并符合下列要求：一、输送介质的流量和参数应满足燃烧和制粉系统正常运行的需要；二、节省投资和降低运行费用；三、运行、维修和加工、运输、安装方便；四、管道、零部件及支吊架等应具有足够的强度、稳定性和耐久性；五、考虑防爆、防磨、防堵、防漏、防震、防雨、防冻、防腐蚀和防噪声等问题，并采取有效措施。

第1.0.2条本规定适用于火力发电厂容量为65～1000t/h等级的燃煤锅炉的钢结构烟风煤粉管道设计。

对于非金属结构烟风道仅提出有关工艺设计的要求。

对于燃油和燃天然气锅炉的烟风道，以及容量小于65t/h和大于1000t/h等级的燃煤锅炉的烟风煤粉管道设计，可参照本规定执行。

第1.0.3条烟风煤粉管道的设计范围如下：一、烟道：锅炉空气预热器出口至烟囱前的烟道；烟气再循环管道；磨煤机干燥用的高温烟气管道；低温烟气管道和混合室至磨煤机进口的干燥管等。

二、冷风道：吸风口至空气预热器的冷风道；磨煤机调温用的压力冷风道；锅炉尾部支承梁的冷却风管道；磨煤机的密封系统管道；低温一次风机或低温干燥风机的进口和出口风道；微正压锅炉的有关密封管道等。

三、热风道：空气预热器出口风箱；喷燃器的二次风道；炉排锅炉的一次和二次风道、热风送粉用的热风道；磨煤机干燥用的热风道；排粉机进口的热风道；高温一次风机进口的热风道；烟气干燥混合器的热风道；热风再循环管道；邻炉间的热风联络管；三次风喷口冷却风管；风扇磨密封管道等。

火力发电厂烟风煤粉管道设计的技术规范火力发电厂烟风煤粉管道设计的技术规范引言：火力发电厂作为重要的能源供应来源之一，在能源产业中占据着重要地位。

而烟风煤粉管道作为火力发电厂中的重要组成部分，对于保证燃烧效率和减少污染具有关键作用。

本文将围绕火力发电厂烟风煤粉管道设计的技术规范展开讨论，从深度和广度两个标准评估烟风煤粉管道设计的相关内容，以帮助读者更好地理解和应用这一技术规范。

1. 烟风煤粉管道设计的基本原则1.1 安全性原则- 确保管道结构牢固、密封性好，避免煤粉和烟气泄漏。

- 排放烟气温度和压力使其在人体安全范围内，避免烟道系统爆破。

1.2 燃烧效率原则- 优化管道布局，减少阻力和压力损失，提高燃烧效率。

- 确保煤粉的均匀输送和燃烧，防止燃烧不完全和积灰。

1.3 维护便捷原则- 设计合理的检修门、通道和支撑结构，方便维护和检修。

- 采用易拆装的连接方式，方便清理和更换部件。

2. 烟风煤粉管道设计的关键要素2.1 管道的布局- 根据烟气排放位置和风机布置，合理设计管道的走向和高度。

- 保证煤粉输送管道和烟气排放管道分离，避免煤粉掺入烟道。

2.2 管道的尺寸和形状- 根据煤粉输送量和烟气排放量确定管道的尺寸，减少管道阻力。

- 选择合适的管道形状，提高燃烧效率和防止积灰。

2.3 管道材料和防腐措施- 选择耐高温、耐腐蚀的材料，确保管道长期安全运行。

- 根据煤粉的化学成分，采取相应的防腐措施，延长管道使用寿命。

3. 烟风煤粉管道设计中的技术要点3.1 烟风管道的扩散段设计- 根据煤粉燃烧的需求，设计合适的扩散段，促进煤粉的燃烧。

- 考虑煤粉的平均流速和均匀度，确保煤粉的分布均匀。

3.2 烟气回灰管道的设计- 确保烟气中的灰分回流到锅炉系统，避免排放过多灰尘污染环境。

- 设计合理的回灰管道，减少回灰系统的能耗和压力损失。

3.3 管道的绝热设计- 采用适当的保温材料和厚度，防止热量损失，提高能源利用率。

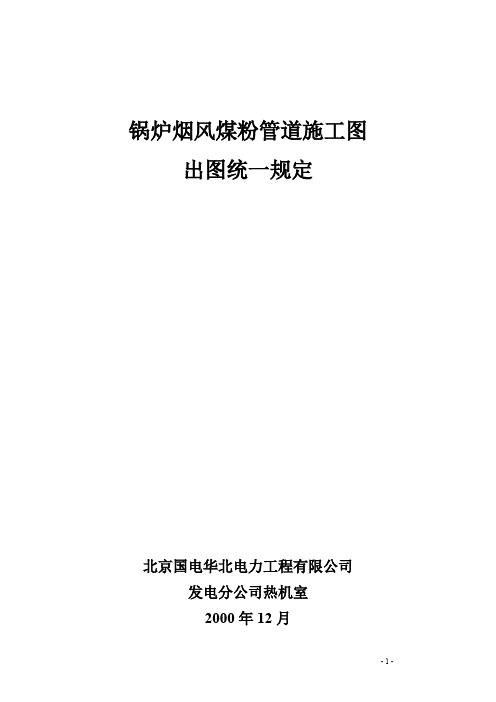

锅炉烟风煤粉管道施工图出图统一规定北京国电华北电力工程有限公司发电分公司热机室2000年12月1 前言1-1为克服锅炉烟风煤粉管道施工图设计中的“常见病”和“多发病”，使出图风格统一，简洁明确，通用性强，以利提高设计质量及设计效率。

根据热机部分施工图设计深度要求及制图统一规定，特编制本规定，作为火力发电厂新建、扩建或改建工程以及标准设计施工图阶段锅炉烟风煤粉管道出图统一规定。

1-2本规定作为各工程施工设计技术组织措施的通用部分独立成册，其内容在“措施”中不再叙述。

2 一般规定2-1制图应严格按电力工业部颁发的《电力工程制图标准》DL5208－93执行，该标准未涉及到的部分按原电力规划设计总院颁发的《电力勘测设计制图统一规定（热机部分）与（综合部分）》和有关国家标准进行，要投影正确，线条清晰，图面美观。

2-2图纸上不宜以文字代图，在工程图纸上必要的文字说明以“说明”字引头，制造图上则只注写“技术要求”。

2-3说明文字应简洁明了，汉字采用宋体。

专业名词按《电力勘测设计统一名词》规定采用。

2-4引线应对圆心)，其尺寸要求应符合制图统一规定。

这些不同的编号标志应标注在各相应的明细表表头左侧。

2-5图名称应简明扼要，便于查找。

零件图图名除写其本身名称外，还应在其名称前写出零件编号，如零件6：矩形大小头7600×2400/6820×3000；支吊架组装图图名按“烟规”中支吊架分类标注，并在其名称前写出支吊架编号，如1号固定支架，18号恒力吊架等；阀门传动装置安装图，其图名简称“X号传动装置安装简图”，不必冠以总布置（或本卷册）图的全名称。

2-6计量单位和其符号应使用法定计量单位和单位符号。

3 图纸目录3-1图纸目录上的图纸名称和图号应与图纸上的名称全称和图号完全一致。

3-2仅开列出本卷册所出的图纸目录和不属于加工订货部分的套用图纸目录。

列入加工订货卷册统一供图的图纸，均不开列。

3-3目录上图纸编排顺序应为新制图纸，套用图纸，综合材料表。

大型火力发电厂主烟道设计探讨提要：本文给出大型火力发电厂主烟道设计的思路和方法，并指出单纯按《火力发电厂烟风煤粉管道设计技术规程》（DL/T 5121—2000）设计存在安全隐患，供有关工程技术人员参考。

关键词：主烟道，自振频率，变形，钢材强度设计值1. 工程概况近年来，1000MW机组已逐渐代替600MW机组，成为国内火力发电厂建设的主力机型。

火力发电厂随着机组容量的加大，烟气流量加大，例如：某300MW 机组工程，主烟道截面尺寸4.5mx9m；某600MW机组工程，主烟道截面尺寸6.0mx11m；华电国际山东某1000MW机组工程，主烟道截面尺寸7.5mx12.0m。

2. 主要设计思路在以往的火力发电厂工程设计中，主烟道一般由工艺专业负责，根据《火力发电厂烟风煤粉管道设计技术规程》（DL/T 5121—2000）（以下简称《煤粉管道规程》）进行设计。

在工艺规程中，考虑了烟气压力、积灰、风载、雪载等对烟道顶底面、侧面的局部影响，没有考虑风载等水平荷载对烟道整体的影响。

现行的《煤粉管道规程》为2001年1月1日实施，至今已有十几年时间，火力发电厂的规模、容量、机组参数等均有了很大的发展，随着烟道截面的加大，按现行工艺规程进行烟道设计是否安全可靠，应进行验证。

针对上述情况，本工程钢烟道的设计，确定以下设计思路：(1)初步确定烟道结构布置两个方案。

(2)按《煤粉管道规程》进行道体面板和加固肋设计，确定道体面板厚度和加固肋的规格、间距。

(3)按土建结构规范规程，对设计结果进行结构强度、自振频率等复核。

3. 主烟道按《煤粉管道规程》设计根据《煤粉管道规程》，本工程对道体面板和横向加固肋应分别按强度（应力）、刚度（挠度）、振动（频率）条件进行设计，控制加固肋和道体面板自振频率分别≥40Hz（振动设计）和≥40Hz（常规设计）。

本工程主烟道远离风机口，第一自振频率应≥20Hz（常规设计）。

(1) 主烟道截面尺寸7.5m（宽）x12.8m（高），加固肋按刚接设置，结构布置方案如下：方案一：在烟道内部设置两道水平内撑杆，将高度三等分，再在上部分、下部分设置斜撑杆，呈三角形布置。

电厂烟风道设计注意问题白晓旭摘要：烟风道是电厂系统中烟风流经的通道，烟风道设计的质量关系到电厂的安全经济运行。

随着机组容量的增加，烟风道的截面也越来越大，烟风道的设计质量也愈显重要。

作为一名从事烟风道设计的工作者，笔者在工作中总结了一些烟风道设计中应注意的细节问题，下面就这些细节问题做一个简单的梳理。

关键词：烟风道设计；安全；经济1引言进行烟风道设计,首先要根据操作条件及各个设备的布置等,选定烟风道的保温形式、形状及管道布置方案:然后,根据这些条件进行烟风道表面散热计算、保温厚度计算及压力损失计算;最后,决定出适合于操作要求的保温结构及管道尺寸、一平面一布置。

设计与实践相结合，将实际生产过程中的问题，反馈到设计工作中，不断的优化、改进。

2.介质流速在《火力发电厂烟风煤粉管道设计技术规程》中对不同介质的流速都有推荐值。

我们在选择介质流速时应考虑到介质的不同性质，比如对于含灰尘的烟道应尽量靠近下限值，以减轻对道体的磨损。

需要注意的是对于高海拔地区，计算风速时要对风量进行海拔修正。

3.道体钢板厚度道体应该有合理的厚度，太薄则刚性差，受负压吸力易变形，太厚则浪费钢材不经济。

从经济和安全性考虑，对于风道和烟道应该选择不同厚度的钢板，风道一般选择4mm厚钢板制作，而烟道为了增加道体的耐磨性一般选用5mm厚钢板制作。

4 加固肋对于大截面的烟风道，为了提高道体的强度和刚度需要设置加固肋。

加固肋的大小和间距可根据《火力发电厂烟风煤粉管道设计技术规程配套设计计算方法》计算。

在设计过程中需要注意的是，道体的支吊架应生根在加固肋上。

与支吊架相连的加固肋既要满足道体强度和刚度的要求，又要满足支吊架强度、刚度和稳定度的要求，所以这跟加固肋要另外进行校核计算。

一般情况会对这跟加固肋做增大加强处理。

5内撑杆对于截面过大的烟风道，从经济性考虑应该采用加固肋和内撑杆的加固方式，内撑杆和加固肋应设在同一截面上。

对于含灰尘较多的烟道，考虑到烟气中的灰尘颗粒对内撑杆有磨损，所以一般会在内撑杆迎风面加设防护角钢。
