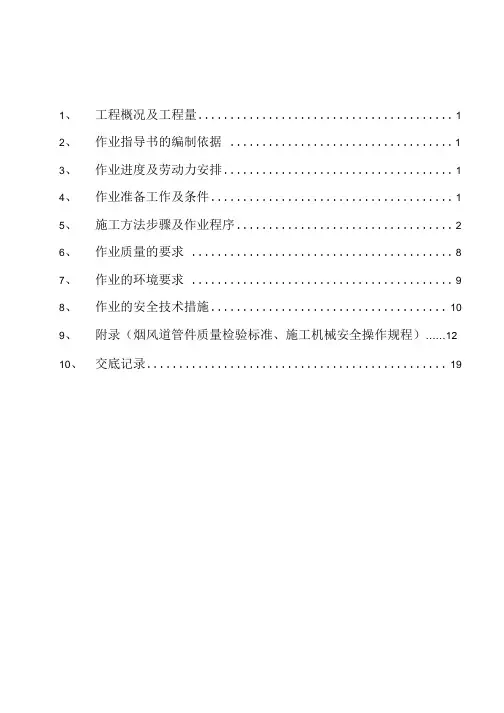

1、工程概况及工程量 (1)2、作业指导书的编制依据 (1)3、作业进度及劳动力安排 (1)4、作业准备工作及条件 (1)5、施工方法步骤及作业程序 (2)6、作业质量的要求 (8)7、作业的环境要求 (9)8、作业的安全技术措施 (10)9、附录（烟风道管件质量检验标准、施工机械安全操作规程） (12)10、交底记录 (19)1、工程概况及工程量1.1工程概况本施工作业指导书是为扬州市生活垃圾焚烧发电工程锅炉烟、风道项目制作而编制的。

该工程包括：烟风管道制作、一次风管道制作、二次风管道制作、炉墙冷却风及各部分的支、吊架制作。

风管道总体结构形式有：矩形管道、矩形弯头、矩形变径节、天圆地方、圆形管道、圆形焊接弯头等构件组成，部分构件外部由加固筋进行加固，构件全部采用连续焊接，焊缝高度同两焊件的最小厚度。

1.2工程量：此次制作工程量一次风道重约62.113吨，二次风道重约21.819吨，以上所用钢板厚度均为8=4；以上制作部分所有材质为Q235A,以上工程量统计含支吊架制作部分。

2、作业指导书的编制依据和相关文件2.1烟风煤管道安装图DF788-E411-002-9 DF788-E411-002-102.2《火电施工质量检验及评定标准》锅炉机组篇2.3《钢结构工程施工质量验收规范》(GB50205-2001)2.4《火力发电焊接技术规程》(DL/T869-2004)2.5《电力建设安全工作规程》(火力发电厂部分，DL5009.1-2002)2.6《火电施工质量检验及评定标准加工配制篇》3、作业进度及劳动力安排：3.1 作业进度：2010年04月05日----2010年5月30日。

4、作业准备及工作条件4.1作业人员的资质要求：4.1.1所有参与该项目施工的人员须经过业务技术培训，合格后方可上岗。

4.1.2特种作业人员(如起重工、电焊工、吊车司机)应经过培训合格后持证上岗。

4.1.3所有参与该项目施工的人员必须通过三级安全教育且考试合格，方可参加工作。

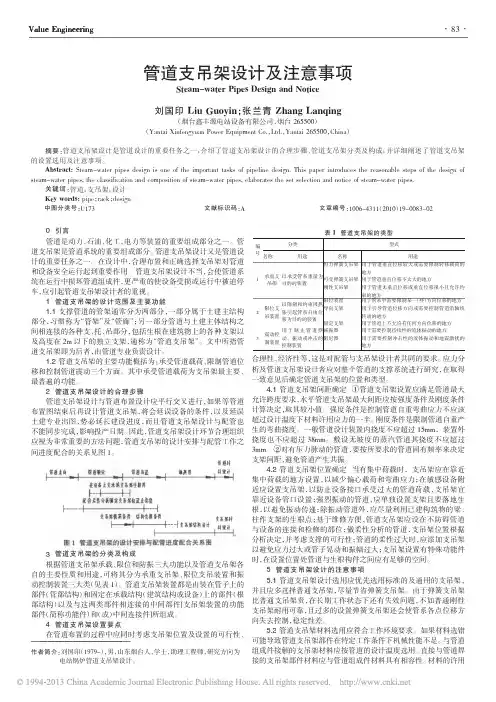

火力发电厂烟风道支吊架设计分析发表时间：2018-10-01T10:56:32.793Z 来源：《电力设备》2018年第16期作者：韩亮崔浩王澎陈琪[导读] 摘要：简要介绍了火力发电厂烟风道设计过程中烟风道支吊架的设置原则、基本形式及其荷载计算过程，并结合实际设计工程经验，总结了烟风道支吊架设计过程中所应注意的问题。

(中国电力工程顾问集团中南电力设计院有限公司湖北武汉 430071) 摘要：简要介绍了火力发电厂烟风道设计过程中烟风道支吊架的设置原则、基本形式及其荷载计算过程，并结合实际设计工程经验，总结了烟风道支吊架设计过程中所应注意的问题。

关键词：火力发电厂；烟风道；支吊架；荷载计算火力发电厂烟风道主要包括锅炉制粉、燃烧系统中的冷一次风道、冷二次风道、热一次风道和热二次风道以及烟气排放系统中的烟道[1]。

烟风道支吊架的主要作用是合理分配烟风道荷载，承担机组启、停或升、降负荷过程中由于热膨胀或收缩而产生的荷载，以及运行过程中由于烟风道内外压差而产生的内压推力，保证烟风系统的安全稳定运行，因此支吊架设计工作是烟风道设计中非常重要的环节。

1 烟风道支吊架设计1.1 烟风道支吊架设置原则实际工程设计过程中，烟风道支吊架的设置应满足以下几点要求[2]： 1）支吊架间距一般宜为6m-9m；2）支吊点的设置宜保证烟风道荷载均匀分布，并避开管道中易磨损和经常检修的部件； 3）水平弯管两侧支吊架，应在靠近弯管的直管段设置一个支吊点； 4）支吊架与管道焊缝或法兰之间的净距离不得小于150mm； 5）在补偿器所能吸收的补偿量范围内的管道两端应设置固定支架，中间范围内支吊架宜为滑动、导向或限位支架； 6）管道附件（风门、补偿器、暖风器、消音器等）两端宜设置滑动或固定支架； 7）与设备相连管段，宜在靠近设备附近设置支吊架，以免设备承担管道荷载； 8）位于8度及以上地震区的发电厂，支吊架设置应考虑地震力的作用； 9）露天布置的烟风道应考虑风、雪荷载的作用。

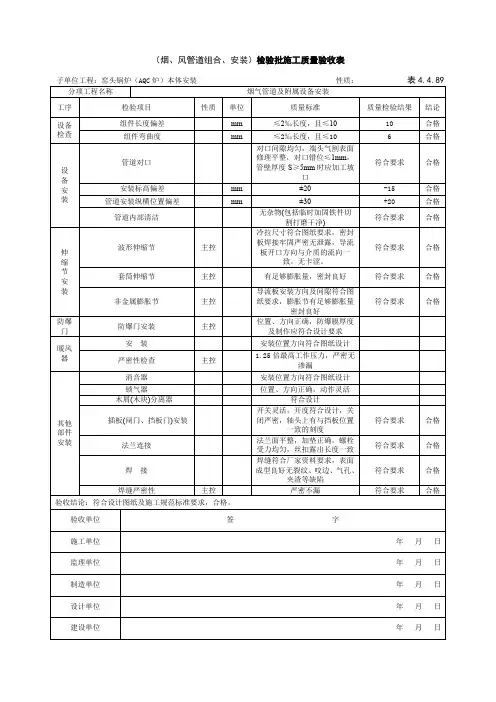

（烟、风管道组合、安装）检验批施工质量验收表
（烟、风管道操作装置安装）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.90
（烟、风管道闸门安装）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.91
（烟风管道支吊架安装）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.4.94
（分离器组合、安装）检验批施工质量验收表
（锅炉整体风压试验）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：主控表4.6.1
（辅机基础检查、划线及垫铁地脚螺栓安装）检验批施工质量验收表
注：m fcu--同一验收批混凝土强度的平均值，N/mm2；f cu,k-- 设计的混凝土强度的平均值，N/mm2；f cu,miu-- 同一验收批混凝土强度的最小值，N/mm2
（链式输送机安装）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：表4.8.30
（链式输送机设备分部试运）检验批施工质量验收表
子单位工程：窑头锅炉（AQC炉）本体安装性质：主控表4.3.14。

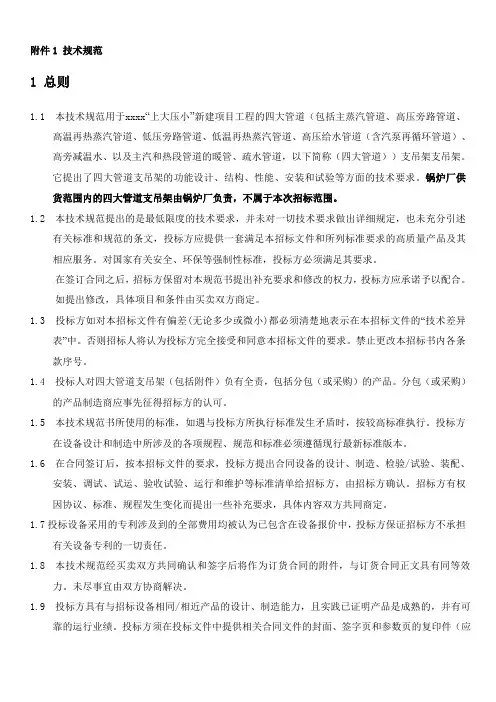

上海宝钢工程技术有限公司工程项目设计阶段管道支吊架设计手册第1版二○○七年十一月编审人员名单负责人：智西巍技术负责人：潘仲编写人：陆志毅、贺道红三维编写：华跃、滕彦审查人：王晓东、姜创业、张志义、张淑贵、顾德俊、周光升、庄国伟、徐支越、胡倩、瞿大元、葛生浩、薛炳才前言 (1)第1章概要 (2)1.1 管道支吊架分类 (2)1.2 管道系统分级 (2)1.3 管道支吊架的构成 (3)1.4 支吊架管部结构的公称尺寸系列表和管部结构最小内径表 (3)1.5 支吊架间距 (3)1.6 管道支吊架工作荷载和设计荷载 (6)1.7 吊杆 (8)1.8 辅助钢结构 (9)1.9 塑料管道支吊架 (9)第2章支吊架管部、连接件和根部图示 (12)第3章管部、连接件和根部配合表 (16)第4章使用说明 (18)4.1 支吊架管部、连接件和根部编号说明 (18)第5章支吊架管部、连接件和根部详细尺寸 (20)为了使公司各项目中管道支吊架设计更加经济、快捷、统一、合理，特制定本手册。

本手册适用于宝钢工程技术有限公司所承担项目中轧钢专业、公辅热力专业、给排水专业、化产专业的管道支吊架设计、采购、制作和安装全过程。

本标准编写过程中主要参考宝钢工程技术有限公司内轧钢专业、公辅热力专业、给排水专业、化产专业，以及华东电力设计院支吊架设计手册（84年版）和国家标准GB/T 17116-1997中支吊架设计的内容。

本手册的设计原则是基于支吊架的特性将其分成三部分，包括管部、根部和中间连接件。

该手册将为公司购买的支吊架三维设计软件PlantSpace SupportModeler提供支吊架三维数据库建库依据。

本手册编写过程中参考了大量设计手册及文献，能较好的保证手册的质量和实用性。

但是由于引用标准以及资料有限，文中不足之处在所难免，还需各位设计同仁指正。

第1章概要1.1 管道支吊架分类管道支吊架（pipe supports and hanger）包括用以承受管道荷载，限制管道位移，控制管道振动，并将荷载传递至承载结构上的各类组件或装置（以下简称“支吊架”）。

锅炉烟、风、煤粉管道及附件安装方案1．适用范围:本作业指导书适用于燃煤发电机组工程锅炉烟、风、煤粉管道及附件安装。

1．编制依据:2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《锅炉厂烟、风道设备图纸》锅炉厂有限责任公司2.3《烟、风、煤粉管道设计院施工图纸》华东电力设计院2.4《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2 — 2009 2.5《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.6《电力建设施工技术规范》（锅炉机组篇）DL 5190.2-20122.7《火力发电厂焊接技术规程》DL/T869-20122.8《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.9《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.10管理手册和程序文件3．工程概况及工程量:3.1工程概况燃煤发电机组工程2×1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。

锅炉型号为SG2710/33.03-M7050。

冷一次风道、冷二次风道、热一次风道、热二次风道、热风再循环风道、电除尘进出口烟道、送粉管道以及磨煤机密封风等管道由华东电力设计院设计。

锅炉烟风道沿锅炉两侧对称布置，冷风从吸风口进入冷一风道和冷二次风道,分别由一次风机和送风机将冷风送到空气预热器加热,从空气预热器出来的热风通过热一次风道和热二次风道送入炉膛燃烧,经过燃烧的烟气从脱硝装置经空气预热器出来,然后经过电气除尘器由引风机送到脱硫系统处理后经烟囱排入大气。

送粉管道从六台磨煤机至锅炉前后墙燃烧器。

分为A管系～F管系,每路管系有四路Φ750mm管道,共有24路管道。

管道标高分别为：A管系+22.95m,B管系+26.53m,C管系+31.40m,D管系+34.90,E管系+29.80m,F管系+43.00m。

1.适用范围本作业指导书适用于南京化学工业园热电有限公司一期（2×50MW）工程锅炉烟、风、煤管道安装。

2.工程概况及主要工程量2.1工程概况南京化学工业园热电有限公司工程一期（2×50MW）机组采用上海锅炉厂生产制造的型号为SG-220/9.81-M669高压自然循环汽包炉。

锅炉为单炉膛露天布置，燃煤固态排渣炉。

冷风道、热风道、烟道、原煤管道、送粉管道以及煤粉仓放粉管道、制粉灭火管道、吸潮管等由新疆电力设计院设计。

六道是按炉膛纵向中心线对称布置。

热风道从空预器热端引出后分成两路，上升至+19000㎜转到锅炉两侧，每侧再分为两个支路分配到四角喷燃器；在二次风管上引出φ720×3㎜一次风管，两侧对称引至炉前热风母管，再分配至排粉机和磨煤机入口；制粉管道由磨煤机出口引出至粗、细粉分离器然后从细粉顶部接至排粉风机入口，其中粗粉通过回粉管回到磨煤机进口，细粉输送至粉仓。

送粉管道是排粉风机出口压力风经过分配风箱分出12路管道送至炉膛四角燃烧器。

煤粉混合器前段为φ273×6的焊接钢管，弯头采用焊接弯头；混合器后为φ273×9的无缝钢管，弯头采用耐磨复合管弯头。

烟道自后烟井引出后，经过空预器、电除尘器、引风机后送至烟囱。

冷风由送风机自室外吸入后送至空预器冷端。

2.2主要工程量烟道（锅炉厂部分） 54.14t冷风道 111t热风道 166.84t烟道 230.24t原煤道（设计院部分） 27.56t制粉管道 138t送粉管道 129.58t煤粉仓放粉管道 3.82t制粉灭火管道 1.6t粗、细粉分离器 59.15t3.编制依据3.1南京化学工业园热电有限公司一期2×50MW机组施工组织总设计3.2南京化学工业园热电有限公司一期2×50MW机组锅炉专业施工组织设计3.3上海锅炉厂设备图纸及技术资料3.4新疆电力设计院施工图纸3.5《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-923.6《火电施工质量检验及评定标准》（焊接篇） 1996年版3.7《电力建设施工及验收技术规范》（锅炉机组篇） DL/T5047-953.8《火电施工质量检验及评定标准》（锅炉篇） 1996年版3.9《电力建设安全工作规程》（火力发电厂部分） DL5009.1-924.作业人员的资格和要求4.1施工人员需体检合格，持有相应上岗资格并经三级安全教育考试合格，方可上岗，有心脏病、高血压者严禁高空作业。

探析火力发电厂烟风煤粉管道支吊架设计原则摘要：支吊架设计是火力发电厂锅炉专业的重要工作，本文针对烟风煤粉管道的设计特点，介绍了支吊架的设计原则及思路，并对常见的失效形式提出了参考意见。

关键词：支吊架设计；火力发电厂；烟风煤粉管道支吊架是烟风煤粉管道设计的重要内容，主要起承受管道荷载、合理约束位移、限制扭矩过大、防止应力集中以及减少管道振动等作用，因此其合理设计直接关系到烟风道的安全与经济运行。

支吊架设计与烟风道的布置以及热膨胀情况直接相关，两者应兼顾考虑。

本文针对烟风煤粉管道的特点，介绍了各种类型支吊架的设计原则，并针对常见的支吊架失效形式提出了设计注意事项。

1、烟风煤粉管道的支吊架设计的一般原则《火力发电厂烟风煤粉管道设计规程》中规定了烟风煤粉管道支吊架设计的一般原则，大致原则如下：1.1支吊架间距一般宜为6m~9m，确定支吊架间距应综合考虑管道内的介质温度，管道刚度及主厂房土建结构等条件。

1.2支吊点的布置，宜使各支吊点荷载均匀分配，支吊点应避开管道中容易磨损和堵塞的位置。

1.3水平弯管两侧的支吊架，应将其中一只设置在靠近弯头处的直管段上。

1.4当大小头两侧的管道截面相差较大时，应在大小头的大截面一端设置支吊架。

1.5支吊架与管道的焊缝或法兰之间的净距不得不小于150mm。

1.6在吸收轴向位移的补偿器补偿量分配范围内管道的两端应设置固定支架，在该范围内的管道支吊架宜为导向或限位支架。

1.7与设备相连接的管段宜在设备附近设置支吊架，以免设备承受管道的荷载。

1.8位于8度以上地震区的发电厂，支吊架的设置应考虑地震力影响。

1.9送粉管道（无烟煤除外）支吊架管部不应采用焊接吊板结构。

1.10较长垂直管道上的固定支架，刚性吊架，应按单侧承受相应支吊点全部荷载设计。

1.11支吊架根部结构支承梁应满足强度和刚度的要求。

1.12支吊架的受压构件，应满足强度和稳定性要求。

1.13吊杆拉杆的强度应能满足吊点的荷载要求，拉杆最小直径不得小于10mm，拉杆的长度应能调整。

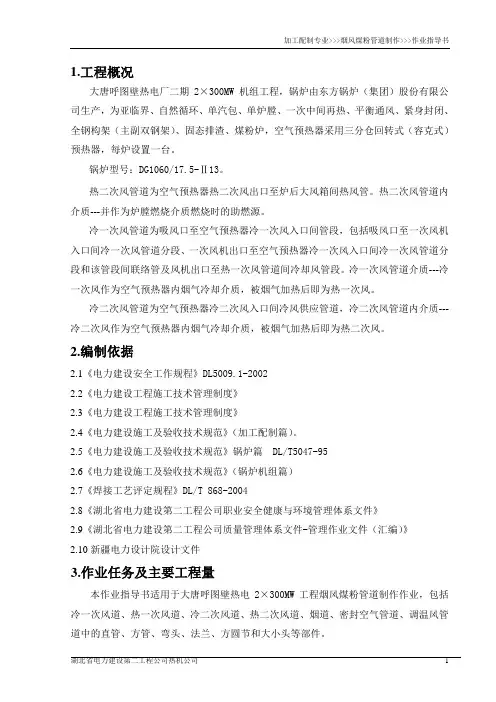

1.工程概况大唐呼图壁热电厂二期2×300MW机组工程，锅炉由东方锅炉（集团）股份有限公司生产，为亚临界、自然循环、单汽包、单炉膛、一次中间再热、平衡通风、紧身封闭、全钢构架（主副双钢架）、固态排渣、煤粉炉，空气预热器采用三分仓回转式（容克式）预热器，每炉设置一台。

锅炉型号：DG1060/17.5-Ⅱ13。

热二次风管道为空气预热器热二次风出口至炉后大风箱间热风管。

热二次风管道内介质---并作为炉膛燃烧介质燃烧时的助燃源。

冷一次风管道为吸风口至空气预热器冷一次风入口间管段，包括吸风口至一次风机入口间冷一次风管道分段、一次风机出口至空气预热器冷一次风入口间冷一次风管道分段和该管段间联络管及风机出口至热一次风管道间冷却风管段。

冷一次风管道介质---冷一次风作为空气预热器内烟气冷却介质，被烟气加热后即为热一次风。

冷二次风管道为空气预热器冷二次风入口间冷风供应管道，冷二次风管道内介质---冷二次风作为空气预热器内烟气冷却介质，被烟气加热后即为热二次风。

2.编制依据2.1《电力建设安全工作规程》DL5009.1-20022.2《电力建设工程施工技术管理制度》2.3《电力建设工程施工技术管理制度》2.4《电力建设施工及验收技术规范》（加工配制篇）。

2.5《电力建设施工及验收技术规范》锅炉篇 DL/T5047-952.6《电力建设施工及验收技术规范》（锅炉机组篇）2.7《焊接工艺评定规程》DL/T 868-20042.8《湖北省电力建设第二工程公司职业安全健康与环境管理体系文件》2.9《湖北省电力建设第二工程公司质量管理体系文件-管理作业文件（汇编）》2.10新疆电力设计院设计文件3.作业任务及主要工程量本作业指导书适用于大唐呼图壁热电2×300MW工程烟风煤粉管道制作作业，包括冷一次风道、热一次风道、冷二次风道、热二次风道、烟道、密封空气管道、调温风管道中的直管、方管、弯头、法兰、方圆节和大小头等部件。

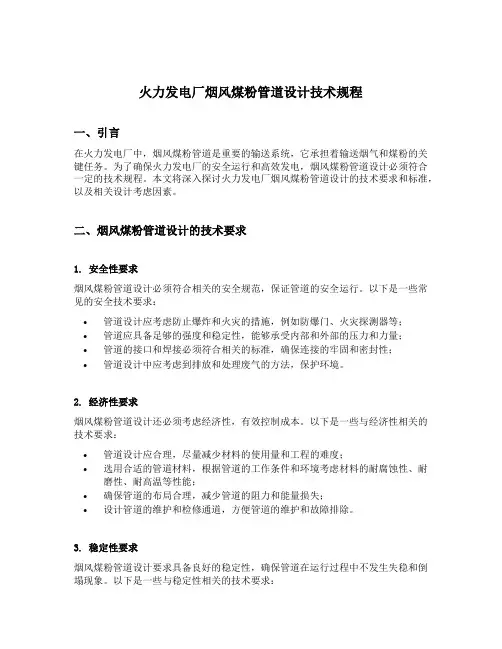

火力发电厂烟风煤粉管道设计技术规程一、引言在火力发电厂中，烟风煤粉管道是重要的输送系统，它承担着输送烟气和煤粉的关键任务。
