微机继电保护测试仪特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过WiDYows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
◆开关量接点丰富DY-802为7路接点输入和2对空接点输出。
输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
输入、输出接点可根据用户需要扩展。
◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。
◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。
兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
第二节额定参数交流电流输出输出精度0.2级相电流输出（有效值）0～40A三并电流输出（有效值）0～120A相电流长时间允许工作值（有效值）10A相电流最大输出功率420VA三并电流最大输出时最大输出功率900VA三并电流最大输出时允许工作时间10s频率范围（基波）20～1000Hz谐波次数1～20 次直流电流输出输出精度0.2级电流输出0～±10A / 每相，0～±30A / 三并最大输出负载电压20V交流电压输出输出精度0.2级相电压输出（有效值）0～120V线电压输出（有效值）0～240V相电压/线电压输出功率80VA / 100VA频率范围（基波）20～1000Hz谐波次数1～20次直流电压输出输出精度0.5级相电压输出幅值0～±160V线电压输出幅值0～±320V相电压/线电压输出功率70VA / 140VA第二章装置硬件结构第一节装置硬件组成控制数字信号处理器微机本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。
- 1 -线路保护整定降压变电所引出10KV 电缆线路,线路接线如下图所示:已知条件:最大运行方式下,降压变电所母线三相短路电流)3(max .1d I 为5500A,配电所母线三相短路电流)3(max .2d I 为5130A ，配电变压器低压侧三相短路时流过高压侧的电流)3(max .3d I 为820A 。
最小运行方式下,降压变电所母线两相短路电流)2(m in .1d I 为3966A,配电所母线两相短路电流)2(min .2d I 为3741A ，配电变压器低压侧两相短路时流过高压侧的电流)2(min .3d I 为689A 。
电动机起动时的线路过负荷电流gh I 为350A ，10KV 电网单相接地时最小电容电流c I 为15A ，10KV 电缆线路最大非故障接地时线路的电容电流cx I 为1.4A 。
系统中性点不接地。
电流互感器变比为300/5，零序电流互感器变比为50/5。
一、整定计算（计算断路器DL1的保护定值）1、瞬时电流速断保护瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流A n I K K I l d jx k j dz 11160513013.1)3(max.2.=⨯⨯==，取110A 保护装置一次动作电流A K n I I jx l jdz dz 6600160110.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966)2(min .1<===dz d lmI I K由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。
2、限时电流速断保护- 2 -2限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流 A n I K K I l d jx k jdz 8.176082013.1)3(max.3.=⨯⨯==，取20A保护装置一次动作电流A K n II jx l jdz dz 120016020.=⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966)2(min .1>===dz d lmI I K限时电流速断保护动作时间取0.5秒。
珠海万力达电气股份有限公司MMPR-310Hb-2X型微机电动机保护装置用户手册文件编号：WLD[K]-JY-01-402-2005 2005年6月前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.01.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MMPR-310Hb-3X型电动机保护具有A、B、C三相电流输入；MMPR-310Hb-2X型电动机保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-20011. 产品说明MMPR-310Hb-2X 型微机电动机保护装置主要用于大中容量电动机的综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善的自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN 、RS485通讯接口，所有保护动作信息可通过CAN 网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT 引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2. 功能描述 2.1 正序保护保护电流中任何一相电流的幅值大于正序电流定值并达到正序延时时，保护动作。
电动机启动时间内与启动时间后的正序电流定值可分别整定。
2.2 负序保护负序保护可对电动机断相、反相及严重不平衡运行的情况进行有效的保护。
负序定时限保护是当负序电流超过负序定时限电流定值并达到整定延时时保护动作。

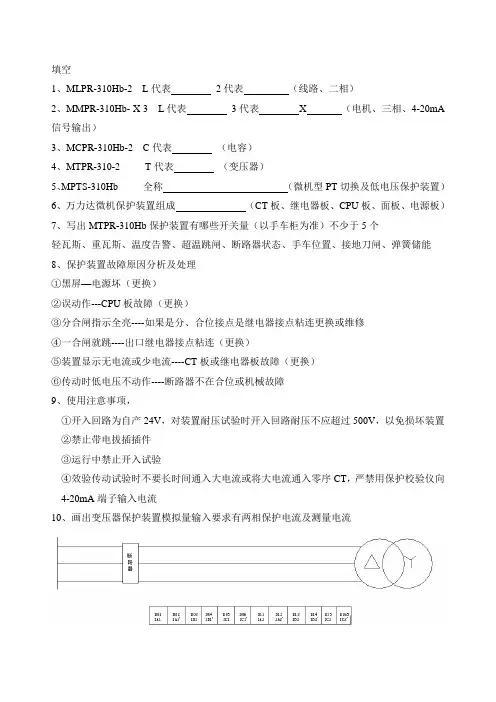

1、MLPR-310Hb-2 L代表2代表（线路、二相）
2、MMPR-310Hb- X 3 L代表3代表X （电机、三相、4-20mA 信号输出）
3、MCPR-310Hb-2 C代表（电容）
4、MTPR-310-2 T代表（变压器）
5、MPTS-310Hb 全称（微机型PT切换及低电压保护装置）
6、万力达微机保护装置组成（CT板、继电器板、CPU板、面板、电源板）
7、写出MTPR-310Hb保护装置有哪些开关量（以手车柜为准）不少于5个
轻瓦斯、重瓦斯、温度告警、超温跳闸、断路器状态、手车位置、接地刀闸、弹簧储能
8、保护装置故障原因分析及处理
①黑屏—电源坏（更换）
②误动作---CPU板故障（更换）
③分合闸指示全亮----如果是分、合位接点是继电器接点粘连更换或维修
④一合闸就跳----出口继电器接点粘连（更换）
⑤装置显示无电流或少电流----CT板或继电器板故障（更换）
⑥传动时低电压不动作----断路器不在合位或机械故障
9、使用注意事项，
①开入回路为自产24V，对装置耐压试验时开入回路耐压不应超过500V，以免损坏装置
②禁止带电拔插插件
③运行中禁止开入试验
④效验传动试验时不要长时间通入大电流或将大电流通入零序CT，严禁用保护校验仪向4-20mA端子输入电流
10、画出变压器保护装置模拟量输入要求有两相保护电流及测量电流。

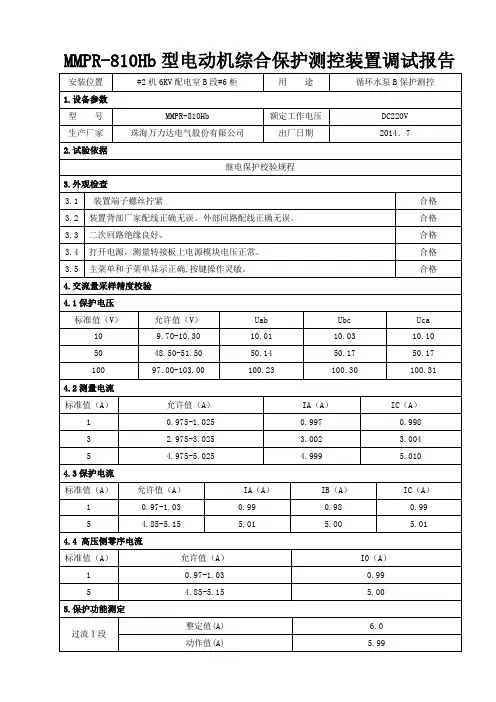

MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告
MMPR-810Hb型电动机综合保护测控装置调试报告。

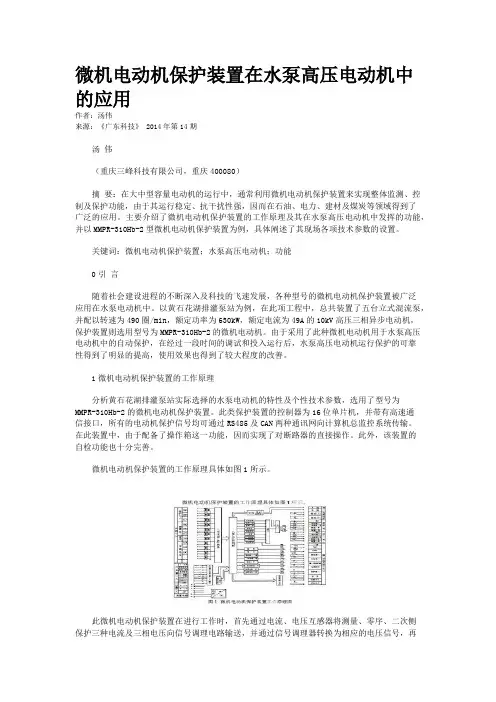

微机电动机保护装置在水泵高压电动机中的应用作者：汤伟来源：《广东科技》 2014年第14期汤伟（重庆三峰科技有限公司，重庆400080）摘要：在大中型容量电动机的运行中，通常利用微机电动机保护装置来实现整体监测、控制及保护功能，由于其运行稳定、抗干扰性强，因而在石油、电力、建材及煤炭等领域得到了广泛的应用。
主要介绍了微机电动机保护装置的工作原理及其在水泵高压电动机中发挥的功能，并以MMPR-310Hb-2型微机电动机保护装置为例，具体阐述了其现场各项技术参数的设置。
关键词：微机电动机保护装置；水泵高压电动机；功能0引言随着社会建设进程的不断深入及科技的飞速发展，各种型号的微机电动机保护装置被广泛应用在水泵电动机中。
以黄石花湖排灌泵站为例，在此项工程中，总共装置了五台立式混流泵，并配以转速为490圈/min，额定功率为630kW，额定电流为49A的10kV高压三相异步电动机，保护装置则选用型号为MMPR-310Hb-2的微机电动机。
由于采用了此种微机电动机用于水泵高压电动机中的自动保护，在经过一段时间的调试和投入运行后，水泵高压电动机运行保护的可靠性得到了明显的提高，使用效果也得到了较大程度的改善。
1微机电动机保护装置的工作原理分析黄石花湖排灌泵站实际选择的水泵电动机的特性及个性技术参数，选用了型号为MMPR-310Hb-2的微机电动机保护装置。
此类保护装置的控制器为16位单片机，并带有高速通信接口，所有的电动机保护信号均可通过RS485及CAN两种通讯网向计算机总监控系统传输。
在此装置中，由于配备了操作箱这一功能，因而实现了对断路器的直接操作。
此外，该装置的自检功能也十分完善。
微机电动机保护装置的工作原理具体如图1所示。
此微机电动机保护装置在进行工作时，首先通过电流、电压互感器将测量、零序、二次侧保护三种电流及三相电压向信号调理电路输送，并通过信号调理器转换为相应的电压信号，再利用A/D及滤波将电压信号进行转换，然后由CPU处理器对各通道的数据进行读入、运算及处理。

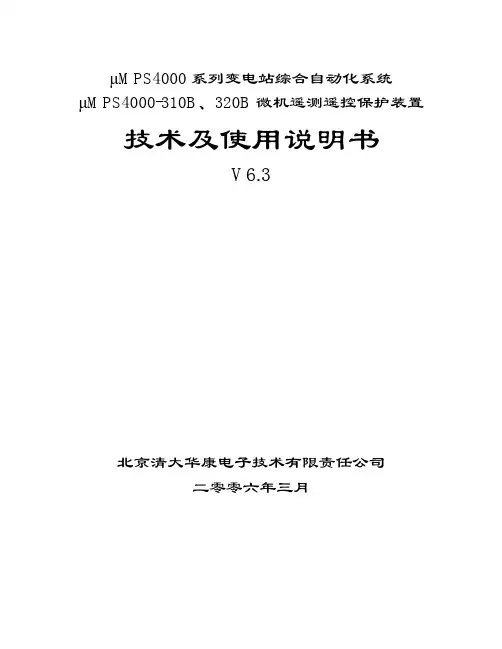

μMPS4000系列变电站综合自动化系统μMPS4000-310B、320B微机遥测遥控保护装置技术及使用说明书V6.3北京清大华康电子技术有限责任公司二零零六年三月目录目录 (1)1.概述 (2)2.μMPS 4310B/320B主要功能 (3)3.主要技术要求和指标 (3)3.1工作环境条件 (3)3.2周围环境 (3)3.3电源 (3)3.4主要技术参数 (4)4.装置原理及功能说明 (5)4.1输出操作 (5)4.2交流电量测量 (5)4.3 操作记录和SOE记录 (5)4.4测量通道的软件校正处理 (5)4.5硬件说明 (5)4.6操作回路 (8)5.测量参数与参数说明 (9)5.1测量参数表说明 (9)5.2系统参数表说明 (10)6.装置结构与接线端子图 (10)6.1结构外形 (10)6.2面板按键与指示灯操作说明 (12)6.3后面板端子接线说明 (13)7.面板显示操作功能说明 (15)7.1屏幕显示操作功能一览表 (15)7.2系统信息显示 (15)7.3主屏幕显示 (15)7.4一级菜单 (16)7.5系统信息显示 (16)7.6常规显示 (16)7.7设置 (18)7.8记录查询 (20)7.9系统参数查询 (22)7.10输出操作 (22)7.10测量校正 (23)1.概述μMPS 4000系列综合自动化系统是的新一代面向二十一世纪的变电站成套保护装置。
μMPS 4000系列变电站综合自动化系统由如下产品构成：μMPS 4100系列线路保护装置μMPS 4110 微机线路保护装置μMPS 4120微机电容保护装置μMPS 4130微机方向线路保护装置μMPS 4140微机零序距离线路保护装置μMPS 4150微机横差电流方向线路保护装置μMPS 4160微机母线差动保护装置μMPS 4200系列主设备保护装置μMPS 4210 微机双绕组变压器差动保护装置μMPS 4220微机三绕组变压器差动保护装置μMPS 4230微机变压器后备保护装置μMPS 4240微机发电机差动保护装置μMPS 4250微机发电机后备保护装置μMPS 4260微机电动机差动保护装置μMPS 4270微机电动机保护装置μMPS 4280微机厂(站)用变保护装置μMPS 4290微机解列保护装置μMPS 4300系列测控装置μMPS4310 微机遥测遥控装置μMPS4320 微机遥信遥控装置μMPS4330 微机遥调装置μMPS4340 微机自动准同期装置μMPS4350 微机备自投装置μMPS4360 微机PT切换装置μMPS4370 微机脉冲电度测量装置μMPS4380 微机多功能变送测量装置μMPS4390 微机解列装置μMPS 4400系列管理装置单元μMPS4410 通信装置μMPS4420 管理单元μMPS4430 双机管理单元μMPS 4310B微机遥测遥控装置主要用于6kV～110kV的线路遥测和遥控，而μMPS 4320B微机遥控遥信装置主要用于断路器的遥信和遥控，其主要特点是：l 采用多CPU和并行数据采集及处理技术，精度高；l 采用宽温带背光240×128大屏幕LCD显示器，方便显示和操作；l 可选择采用RS 232和CAN方式，支持多种远动传输规约，方便与各种管理系统连接；l 集成度高、体积小、重量轻，便于集中和分散安装。

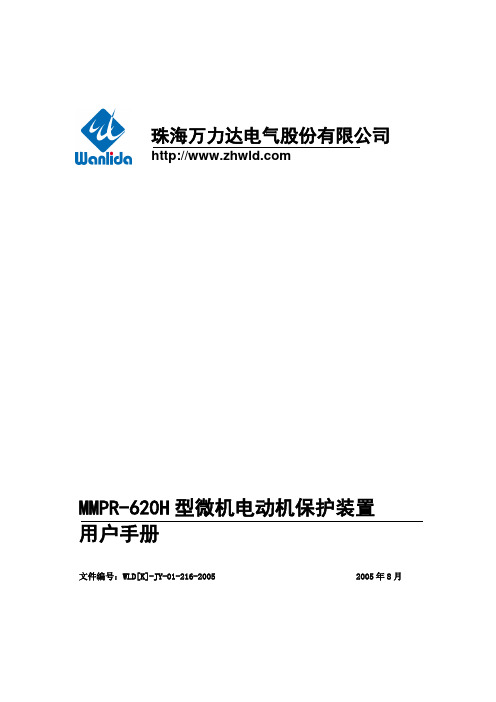

珠海万力达电气股份有限公司MMPR-620H型微机电动机保护装置用户手册文件编号：WLD[K]-JY-01-216-2005 2005年8月前言前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.01.3通讯发码表：《MMPR-620H微机电动机保护装置通讯发码表》2.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MMPR-620H型微机电动机保护装置用户手册 WLD[K]-JY-01-216-2005 1.产品说明MMPR-620H型微机电动机保护适用于3kV～10kV 电压等级的中高压异步电动机保护测控，既可用于2000kW 以下中小型异步电动机的综合保护，也可用于2000kW及以上大型异步电动机的主保护和后备保护。
既可以直接安装在开关柜上，也可组屏安装。
装置具有以下特点：●采用MCU+DSP双微控制器，计算速度快，保护功能齐全，动作可靠。
●可适用于大型异步电动机的纵联差动保护，也可适用于大型异步电动机的磁平衡差动保护。
●具有检测PT及CT断线功能，当PT及CT断线时，装置面板报警，且显示信息。
●装置可以记录32次故障数据。
当保护动作时，可以记录故障发生的时刻(精确到毫秒)、故障类别、保护动作情况以及动作时各相电压电流值等。
●装置有8个保护出口，每种保护可以自由选择其中的1个或多个保护出口，便于现场调试。
●具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录32次保护动作信息；●具有完善的自检功能。
●采用大屏幕汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
●该装置带有高速的CAN、RS485及光纤通讯接口，所有保护动作信息可通过CAN网、RS485通讯、光纤网上传到后台计算机监控系统。
●装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
●装置具有2路DCS接口和GPS卫星同步时钟接口。
CMMP 型微机电动机综合保护装置使用说明书1. 概述本装置主要由16位单片机80C196和快速模数变换器等构成。
装置中含有过热及热闭锁保护、速断保护、电流不平衡保护、接地保护、堵转和启动时间过长保护和低电压保护，可作为三相异步电动机的全套保护用。
2MW以上的电动机可加装与之配套的CMDP型微机差动保护装置。
装置中设有非易失性存储器(EEPROM)，除存放整定值及作为投入、退出各保护的切换开关外，还可自动存储多达50组作用于跳闸时的主要故障量，供事后调出分析故障之用。
此存储器中存储的信息在直流电源消失后也不会丢失。
2. 保护功能附图1为本装置的面板图。
上部的七只红色指示灯分别代表一种保护。
正常运行中投入运行的保护相应的指示灯循环发亮。
保护发信号时，其指示灯闪烁，保护动作于跳闸时，其指示灯持续点亮。
2.1 过热保护和热闭锁保护过热保护的动作判据为：t = T/[（I1/IN）2+K（I2/IN）2-1.052]-----------------------------(1)式中：t－保护的动作时间(S)T－被保护电动机的升温时间常数(S)IN－电动机的额定电流I1－定子回路的正序电流I2－定子回路的负序电流K－负序电流过热系数当（1）式分母大于0时，说明电动机已处于非正常运行情况，本装置即开始计算积累过热量H：H＝∑[(I1/IN)2＋K(I2/IN)2－1.052]×Δt-----------------------------(2)式中：△t—两计算点之间的间隔时间过热保护的动作行为可分为三个阶段：a．开始按（2）式进行热积累计算时，说明电动机运行已不正常，此时过热保护指示灯开始快速闪烁，但其它保护的指示灯还继续正常的循环发亮。
b.当积累过热量H值达到0.8T时,信号继电器动作，发出中央音响及灯光信号，同时装置面板上其它保护的指示灯停止循环发亮，此情况说明电动机很快将被切除，应采取跳闸前的紧急措施。
珠海万力达电气股份有限公司MCPR-310Hb-3(2)型微机电容器保护装置用户手册文件编号：WLD[K]-JY-01-421-2004 2005年6月前言前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.11.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MCPR-310Hb-3型电容器保护具有A、B、C三相电流输入；MCPR-310Hb-2型电容器保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MCPR-310Hb-3(2)型微机电容器保护装置用户手册 WLD[K]-JY-01-421-20041.产品说明MCPR-310Hb-3(2)型微机电容器保护装置主要用于35KV及以下电压等级的电容器综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN、RS485通讯接口，所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件式结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2.功能描述2.1电流速断保护A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号。
2.2过电流保护原理同速断。
2.3零序电流保护零序电流幅值大于整定值并达到整定延时保护动作于跳闸和信号。
R -H B 3-003t i f2 HB3大电流发电机出口断路器开关设备·西门子·2021年R -H B3 -应用HB3大电流发电机出口断路器开关设备·西门子·2021年3目录中压开关设备HB3大电流发电机出口断路器开关设备HB3产品样本·2021/generatorswitchgear该产品样本中所及产品与系统均根据认证管理体系进行生产与销售（符合标准ISO 9001、ISO 14001和 BS OHSAS 18001）。
德国制造4 HB3大电流发电机出口断路器开关设备·西门子·2021年R -H B 3 _ 0 0 0 2 -2 p s d R -H B 3 _ 0 0 0 3 -2 n p s d R -H B 3 -0 0 0 1 -2 p sd 应用概述图 1HB3开关设备示例图 2控制面板示例图 3HB3开关设备示例应用概述概述针对不同发电厂，装设发电机出口断路器开关设备具有许多优点。
发电机装置设出口断路器的优点有：•保护发电机及主变压器•提高供电安全性和稳定性•提高同期操作可靠性•提高保护选择性•遵循电网规程•减少停机时间，提高盈利能力•维护少，维护成本低。
装设 HB3型发电机出口断路器开关设备具有以下优点：可靠的同期操作和发电设备优化•优化发电设备的可用性和安全性•仅在发电机主变压器 (GSUT)的发电机侧进行一次开关操作•双发电机并联运行方式（2台发电机接入 1台主变压器）•抽水蓄能：快速切换发电机和电机运行。
供电安全性高•如果发电机出口断路器因故障电流中断或维护时停用，辅助系统仍可以不间断供应。
保护功能显著提高•发电机电源故障时快速中断，以保护主变压器和辅助变压器•系统电源故障时快速中断，缩小故障范围。
在以下临界条件下切换发电机，如：•大额定电流，大短路电流•大直流分量•高恢复电压上升率（不需要使用真空技术的发电机出口断路器的电容器）•失步切换。
珠海万力达电气股份有限公司MMPR-310Hb-3(2)型微机电动机保护装置用户手册文件编号：WLD[K]-JY-01-402-2004 2005年6月前言前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.11.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MMPR-310Hb-3型电动机保护具有A、B、C三相电流输入；MMPR-310Hb-2型电动机保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MMPR-310Hb-3(2)型微机电动机保护装置用户手册 WLD[K]-JY-01-402-20041. 产品说明MMPR-310Hb-3(2)型微机电动机保护装置主要用于大中容量电动机的综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善的自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN 、RS485通讯接口，所有保护动作信息可通过CAN 网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT 引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2. 功能描述 2.1 正序保护保护电流中任何一相电流的幅值大于正序电流定值并达到正序延时时，保护动作。
电动机启动时间内与启动时间后的正序电流定值可分别整定。
2.2 负序保护负序保护可对电动机断相、反相及严重不平衡运行的情况进行有效的保护。
负序定时限保护是当负序电流超过负序定时限电流定值并达到整定延时时保护动作。
负序反时限电流保护是当负序电流大于负序反时限电流启动值，保护按反时限判据动作于出口，本保护采用的反时限曲线方程为：式中：I 为负序故障电流(A)；Ip 为负序反时限电流启动定值(A)；τ为电动机负序反时限时间常数。
2.3 零序电流保护从零序电流互感器获取零序电流，当零序电流大于整定值并达到整定延时时保护动作。
保护出口可选择动作于信号或动作于跳闸。
2.4 堵转保护电机启动结束后，当保护电流任一相电流的幅值大于整定电流并达到整定延时时保护动作。
电动机启动时间内闭锁堵转保护，启动时间结束后自动开放堵转保护。
2.5 过热保护采用的过热判据为：2205.1)/(-=p I I t τ其中，τ1—电动机的发热时间常数；I 1—CT 二次侧电动机运行电流的正序分量（本保护采用A 、B 、C 三相之最大者）； I 2—CT 二次侧电动机运行电流的负序分量； Is —CT 二次侧额定电流； K 1—正序电流发热系数； K 2—负序电流发热系数。
其中，K 1在电动机启动时间内可在0～1范围内整定，启动时间后自动变为1。
K 2可在0～10范围内整定，启动内与启动后此值相同。
2.6 欠电压保护当母线线电压（取线电压UAB ）低于电压整定值，并达到延时且断路器处于闭合状态低电压保护动作。
可由用户整定是否判断PT 断线及PT 断线时是否闭锁欠电压。
PT 断线判据：1. 当三相电压均小于7V 且电流大于0.1IN 时，用于检测PT 三相断线。
2.∣UA+UB+UC ∣> 7V ，并且任两个线电压的模差大于18V ，用于检测一相或两相断线。
2.7 三相熔断判别对F-C 控制的电动机，三相熔断需要明确指示。
装置通过下述条件确定熔断器的熔断：（1）电动机运行电流超过FC 遮断电流整定值后突变为零；（2）本保护装置无跳闸出口；（3）分闸接点未闭合，即无手动（或遥跳）跳闸。
条件成立，装置发出三相熔断指示。
对F-C 控制的电动机，如果将FC 方式投入，当保护电流超过FC 遮断电流整定值时，闭锁正序保护出口。
2.8 故障录波记录保护三相电流、三相电压、零序电流，故障前2个周波、故障后30个周波的数据。
2.9 积分电度由软件实时地将有功功率、无功功率累积成有功电度、无功电度。
3. 工作原理本装置首先通过电流互感器、电压互感器将保护电流、测量电流、零序电流、三相电压输入至信号调理电路转换成对应的电压信号，然后将电压信号送至模数转换电路，由CPU 读入各通道数据进行运算、处理，并与各参数整定值比较以判断电动机是否发生故障，若有故障发生，则控制相应出口继电器动作，并在显示屏上显示保护动作信息，同时将保护动作信息写入掉电记忆芯片以供查询。
2222211105.1)/()/(-+=s s I I K I I K t τ4.装置描述4.1显示正常运行情况下,液晶屏幕循环交替显示保护IA1、IB1、IC1电流；测量IA2、IB2、IC2电流；线电压Uab、Ubc、Uca电压；有功功率P、无功功率Q。
在“查看”菜单项里可监视各种实时电参数。
屏幕最下一行显示提示信息：通讯地址、定值区号、各个键的状态（是否有效）。
4.2键盘装置面板上共有8个键： 、 、 、➢、确认、取消、信号复归、复位键：菜单选择，光标上移。
键：菜单选择，光标下移。
键：菜单选择，光标左移。
➢键：菜单选择，光标右移。
“确认”键：菜单确认，数据确认。
“取消”键：取消操作，返回上级菜单。
“信号复归”键：复归信号继电器，将故障显示画面恢复到正常显示画面。
“复位”键：装置复位。
4.3信号灯装置面板上共有信号灯5只，分别为：电源、通讯、告警信号、保护动作、装置故障。
当保护通讯正常时，“通讯”灯应该闪烁；当“装置故障”灯点亮时，说明保护装置自检发现出错。
4.4通讯接口背板串口为RS485或CAN 。
5.定值清单6.校验方法6.1校验准备6.1.1通电前检查外接线正确，外观没损坏，插件接触良好。
6.1.2上电检查合上保护电源，液晶屏幕循环显示保护电流IA1、IB1、IC1；测量电流IA2、IB2、IC2；线电压Uab、Ubc、Uca；有功功率P、无功功率Q。
6.1.3装置自检在“自检”菜单项里，对装置进行自检，自检清单及说明如下：6.1.4检查开入在“开入”菜单项里，对开入回路进行检查，开入清单及说明如下：6.1.5检查开出在“开出”菜单项里，对开出回路进行检查，开出清单及说明如下：6.1.6模拟量的监测及调节在“查看”菜单项里，对模拟量进行监测，通过调节CT板上的电位器来调节显示值。
测量电流以1倍额定调准，保护电流以2倍额定调准；测量电压以60V调准；零序电流以1.00A 调准。
“查看”清单及说明如下：注：Hb-2型无B相保护和测量电流。
6.1.7实时时钟的设置装置内部设有掉电实时时钟，可通过通讯网实现远方校时，也可在“时钟”菜单里实现就地校时。
6.1.8故障报告的查询装置按先进先出的原则保存8次详细的事故记录，“报告”菜单就是为用户查询事故记录而设置的，当按下确认键后，则按时间从后到前的顺序显示事故记录，即第一条信息为最后一次发生的事件，这样可方便事故后的查询。
按下移键则显示上一次事故记录，连续按下移键，则可依次显示8次事故记录。
6.1.9口令的设置口令菜单用于修改进入整定、口令、开出子菜单的口令。
初始的口令由厂家提供。
万能口令为“1000”。
6.2保护功能校验6.2.1正序保护定值校验按图6-1接好线，1、2为A相电流输入，将正序保护投入，其它保护退出，正序保护延时整定0秒；电动机启动时间整定为90秒。
按下表进行整定，测量动作电流值，记入表6-1，正序动作时，测量78-79端子应导通，同时29-30、34-35、39-40、41-42端子分别导通。
将FC方式投入，当保护电流超过FC遮断电流整定值(该值应大于正序保护电流整定值)时，将闭锁正序保护出口，装置显示“FC熔断保护动作”。
图 6-16.2.2 负序保护定值校验按图6-1接好线，加入单相电流，对于MMPR-310Hb-2型装置，动作电流值应为整定负序电流值的3倍；对于MMPR-310Hb-3型装置，动作电流值应为整定负序电流值的3倍。
6.2.2.1定时限负序保护定时限负序保护延时整定为0秒，负序定时限电流按下表进行整定，测量动作电流值，记入表6-2。
保护动作时，测量78-79、80-81端子应导通，同时29-30端子、34-35端子、39-40端子，41-42端子分别导通。
6.2.2.2反时限负序保护按下表进行整定，测量动作时间值，记入表6-2。
保护动作时，测量78-79、80-81端子应导通，同时29-30端子、34-35端子、39-40端子，41-42端子分别导通。
6.2.3 零序电流保护定值校验按图6-2接好线，将零序保护投入，零序保护延时整定为0s 。
按下表进行整定，测量动作电流值，记入表6-3，零序电流保护动作时，测量78-79端子应导通，同时29-30、34-35、29-32、34-37、39-40、41-42端子分别导通。
图 6-26.2.4 欠电压保护定值校验按图6-3接好线，将欠电压保护投入，欠电压保护延时整定为0，通入Uab 线电压,闭合断路器辅助触点DL ，按表6-4整定并作记录；正确动作时, 测量78-79端子应导通，同时29-30、34-35、39-40，41-42端子分别导通。
如果将PT 断线闭锁投入，则当发生PT 断线时，若线电压低于欠压整定值，则装置闭锁欠压保护动作。
图 6-36.2.5 堵转保护校验按图6-1接线，将堵转保护投入，堵转保护延时整定为0，将电动机启动时间整定为1秒，通入A 相电流，按表6-5整定并作记录；正确动作时, 测量78-79端子应导通，同时29-30、34-35、39-40、41-42端子分别导通。
表6-56.2.6 过热保护校验按图6-1接线，将过热保护投入，将其它保护退出；将电动机启动时间整定为1秒，整定K1=1.0，K2=0；按表6-6整定发热时间常数，通入表中所示电流（IS 为额定电流），记录动作时间。
正确动作时,测量端子78-79接通，同时29-30、34-35端子均导通，动作时间应符合过负荷判据公式计算值。
过热报警时间在跳闸出口时间一定时随着热报警系数整定值的变化而变化。
过热报警动作时，测量端子29-31、34-36端子均导通。
表6-66.2.7工艺联锁跳闸校验将工艺联锁一、二、三、四投入，开入菜单:备用开入一、二、三、四显示为工艺联锁一、二、三、四。
将端子52与57短接，工艺联锁一跳闸，保护跳闸时，“保护动作”信号灯点亮，测量29-30、34-35、78-79端子应分别导通。
