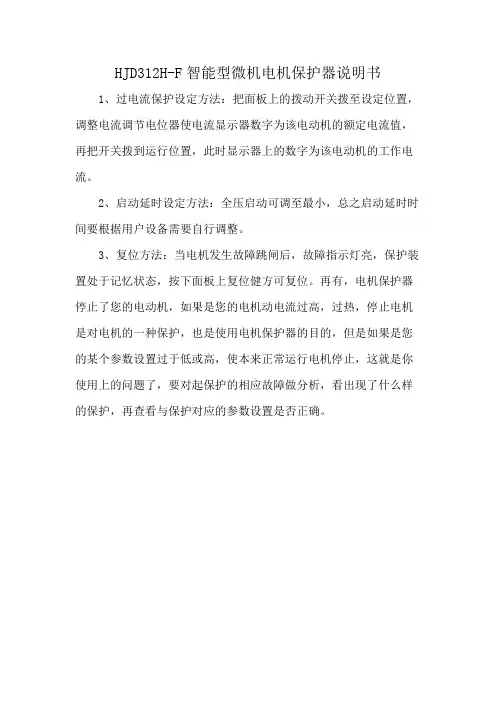

HJD312H-F智能型微机电机保护器说明书
1、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。
2、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。
3、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复位。
再有，电机保护器停止了您的电动机，如果是您的电机动电流过高，过热，停止电机是对电机的一种保护，也是使用电机保护器的目的，但是如果是您的某个参数设置过于低或高，使本来正常运行电机停止，这就是你使用上的问题了，要对起保护的相应故障做分析，看出现了什么样的保护，再查看与保护对应的参数设置是否正确。
珠海万力达电气股份有限公司MMPR-310Hb-2X型微机电动机保护装置用户手册文件编号：WLD[K]-JY-01-402-2005 2005年6月前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.01.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MMPR-310Hb-3X型电动机保护具有A、B、C三相电流输入；MMPR-310Hb-2X型电动机保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-20011. 产品说明MMPR-310Hb-2X 型微机电动机保护装置主要用于大中容量电动机的综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善的自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN 、RS485通讯接口，所有保护动作信息可通过CAN 网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT 引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2. 功能描述 2.1 正序保护保护电流中任何一相电流的幅值大于正序电流定值并达到正序延时时，保护动作。
电动机启动时间内与启动时间后的正序电流定值可分别整定。
2.2 负序保护负序保护可对电动机断相、反相及严重不平衡运行的情况进行有效的保护。
负序定时限保护是当负序电流超过负序定时限电流定值并达到整定延时时保护动作。

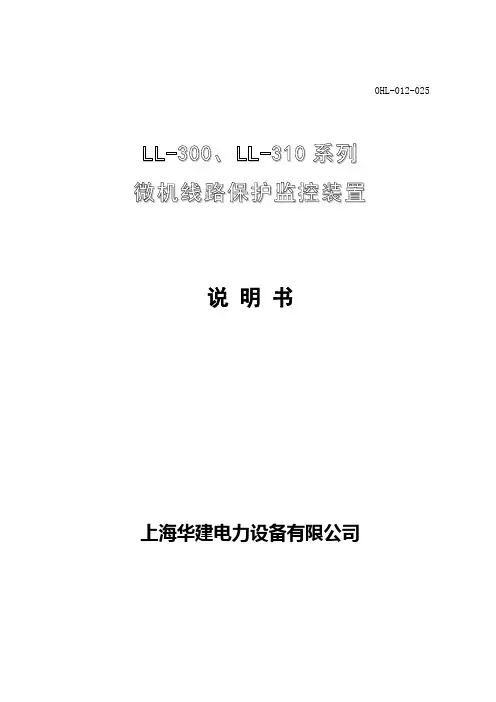

0HL-012-025说明书上海华建电力设备有限公司1. 概述LL-300、LL-310微机电动机保护监控装置适用于380V 低压系统，作为配出馈线终端的保护、监测和控制的新一代智能化综合装置。
除了保护、监控功能，LL-300、LL-310系列还提供了设备维护和运行的记录、跳闸记录以及额定参数等重要信息，为现代化的设备管理带来很大的便利。
2. 特点● 交流采样，测量A 、B 、C 三相电流，自动计算零序电流，不需要外加零序互感器 ● 保存三次故障跳闸记录● LL-300系列显示屏为中文液晶，LL-310系列为LED 数码管显示 ● 4个开关量输入，装置面板上有信号灯指示。
● 提供外部跳闸的开关量输入 ● 具有远方控制接点，可实现遥控功能● 对模拟量输入，开关量输入和输出模件，其内部具有完善的电气和安全隔离 ● 硬件和软件的连续自我检测，以取得最大的可靠性● 采用RS485通信总线，可广泛用于各种监控系统作为带有马达控制的智能化监控单元3. 主要功能保护功能： 过电流、零序过电流测量功能：三相电流、零序电流的测量和显示 辅助功能： ● 状态量监测 ● 外部跳闸● 事故发生时自动记录事故类型和数据，共保存三次事故记录采集标准CT 输入，可选额定输入1A 或5A自带精密互感器，可选额定电流为1A 、5A 、10A 、25A 、50A 、100A 、160ALL-300系列LL-310系列4.型号说明L L — 3 □□□—□额定电流LL-300系列：1A或5ALL-310系列：1A、5A、10A、25A、50A、100A、160A功能号见功能表功能号0：无遥控1：带遥控功能装置结构形式0：装置不带CT1：装置自带CT设计序号产品型号举例说明：LL-301D -1A表示LL-300系列，带状态量输入及遥控功能，具有通讯功能，额定电流输入1A5.技术数据5.1.输入/输出LL-300系列的模拟量输入回路额定电流In1A或5A额定频率Fn50Hz功率消耗：CT回路每相当In=1A时≤0.20VA当In=5A时≤0.75VA过载能力CT回路2In，连续工作10In ，10s30In ，1sLL-310系列的模拟量输入回路额定电流In1、5、10、25、50、100、160A可选额定频率Fn50HzCT回路功率消耗无CT回路连接方式馈电电缆直接穿过设备的3个预制孔过载能力CT回路随馈电电缆的过载能力而定辅助电源交直流通用电源80V-250V.AC或90V-250V.DC功耗正常工作时≤3W保护启动时≤5W辅助电源允许中断时间300ms继电器输出跳闸继电器R1 1常开常闭转换接点（报警输出）跳闸继电器R2 1常开接点（保护动作输出）合闸继电器R3 1常开接点（遥控合闸输出）输出容量AC250V 7ADC30V 7A开关量（二进制）输入开关量输入数目4个电压范围24VDC±20%波纹系数≤5%电流消耗约2.5mA串行接口连接通信端子规约企业规约网络连接RS485总线，屏蔽双绞线5.2.环境条件允许温度工作-10℃～＋55℃储存-25℃～＋70℃允许湿度相对湿度≤95% 无凝结5.3.电气试验绝缘电阻标准IEC255-5 100MΩ/500V绝缘试验标准 IEC255-5介质强度试验2kV(r.m.s.),50Hz，1min冲击电压试验5kV(峰)；1.2/50μS；0.5J；3正，3负，间隔时间5sEMC抗干扰标准 IEC255-22共模干扰 2.5kV(峰)，1MHz，400次/s持续时间2s差模干扰 1.0kV(峰)，100kHz，50次/s持续时间2s辐射电磁场干扰频率：27MHz～1000MHz；场强：10V/m 静电放电干扰8kV快速瞬变干扰2kV；5kHz；双极性；持续时间1min 6.保护特性与设定范围6.1.零序过流保护—自动计算零序电流，不需要外接零序互感器。
电动机保护器使用说明书Installation&Operation Manual安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源。
■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前，应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害！目录一、概述 (1)二、特点 (1)三、主要功能 (1)四、型号说明 (1)五、工作条件 (2)六、技术数据 (2)6.1.输入输出 (2)6.2.电气试验 (3)七、保护特性与设定范围 (3)7.1.启动保护 (3)7.2.三相电流不平衡（断相）保护 (3)7.3.堵转保护 (4)7.4.过流保护 (4)7.5.tE时间保护（增安型电机） (4)7.6.过压保护（控制回路电压） (5)7.7.欠压保护（控制回路电压） (5)7.8.短路保护 (5)7.9.启动中过流保护 (6)7.10.自启动功能（订货时注明） (6)八、键盘操作和显示 (6)九、外形结构及安装尺寸 (9)9.1.96*48分体式安装方式及开孔尺寸 (9)9.2.整体式安装方式及尺寸 (10)9.3.零序互感器安装方式及尺寸 (10)十、接线图 (10)10.1.接线规则 (10)10.2.端子定义图及接线图 (11)10.3.典型接线图 (11)十一、电机保护器计算机远程通讯系统 (14)十二、注意事项 (15)十三、订货须知 (15)电动机保护器一、概述电动机保护器适用于AC380V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
![LM300+、LM310+系列说明书06[1].01](https://img.taocdn.com/s1/m/06d954687e21af45b307a89a.png)
珠海万力达电气股份有限公司MCPR-310Hb-3(2)型微机电容器保护装置用户手册文件编号：WLD[K]-JY-01-421-2004 2005年6月前言前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.11.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MCPR-310Hb-3型电容器保护具有A、B、C三相电流输入；MCPR-310Hb-2型电容器保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MCPR-310Hb-3(2)型微机电容器保护装置用户手册 WLD[K]-JY-01-421-20041.产品说明MCPR-310Hb-3(2)型微机电容器保护装置主要用于35KV及以下电压等级的电容器综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN、RS485通讯接口，所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件式结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2.功能描述2.1电流速断保护A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号。
2.2过电流保护原理同速断。
2.3零序电流保护零序电流幅值大于整定值并达到整定延时保护动作于跳闸和信号。
珠海万力达电气股份有限公司MMPR-310Hb-3(2)型微机电动机保护装置用户手册文件编号：WLD[K]-JY-01-402-2004 2005年6月前言前言1.版本说明1.1硬件版本：V1.01.2软件版本：V1.11.3通讯发码表：《300系列保护装置通讯发码表》（WLD[K]-JF-01-301-2004）2.型号说明MMPR-310Hb-3型电动机保护具有A、B、C三相电流输入；MMPR-310Hb-2型电动机保护具有A、C两相电流输入。
3.引用标准《静态继电保护及安全自动装置通用技术条件》 DL 478-2001MMPR-310Hb-3(2)型微机电动机保护装置用户手册 WLD[K]-JY-01-402-20041. 产品说明MMPR-310Hb-3(2)型微机电动机保护装置主要用于大中容量电动机的综合保护和测控。
该装置的特点：采用高档16位单片机作控制器，计算速度快，保护功能齐全，动作可靠。
具有掉电记忆芯片存储保护定值；具有掉电实时时钟；可准确记录8次保护动作信息；具有完善的自检功能。
采用汉化液晶显示，通过键盘对各项菜单进行操作，操作简便，显示直观。
该装置带有高速的CAN 、RS485通讯接口，所有保护动作信息可通过CAN 网或RS485通讯网上传到后台计算机监控系统。
装置完成保护功能的同时把远动三遥功能集成于机箱内，保护、测量电流分别从不同CT 引入，所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。
装置内配有完善的操作箱功能，可直接对断路器进行操作。
该装置为插件结构，体积小，接线简单，防震、防电磁干扰能力强，可组屏或直接安装于开关柜，是变电站自动化系统的理想设备。
2. 功能描述 2.1 正序保护保护电流中任何一相电流的幅值大于正序电流定值并达到正序延时时，保护动作。
电动机启动时间内与启动时间后的正序电流定值可分别整定。
2.2 负序保护负序保护可对电动机断相、反相及严重不平衡运行的情况进行有效的保护。
