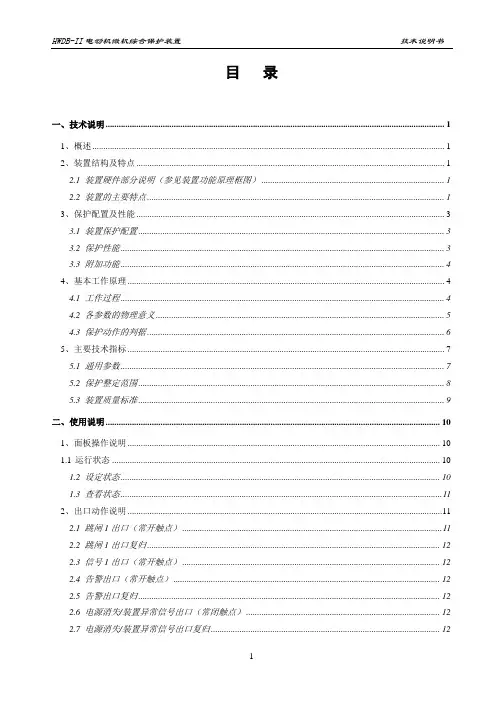

HWDB-Ⅱ电动机微机综合保护装置产品说明书

CMMP 型微机电动机综合保护装置使用说明书1. 概述本装置主要由16位单片机80C196和快速模数变换器等构成。

装置中含有过热及热闭锁保护、速断保护、电流不平衡保护、接地保护、堵转和启动时间过长保护和低电压保护，可作为三相异步电动机的全套保护用。

2MW以上的电动机可加装与之配套的CMDP型微机差动保护装置。

装置中设有非易失性存储器(EEPROM)，除存放整定值及作为投入、退出各保护的切换开关外，还可自动存储多达50组作用于跳闸时的主要故障量，供事后调出分析故障之用。

此存储器中存储的信息在直流电源消失后也不会丢失。

2. 保护功能附图1为本装置的面板图。

上部的七只红色指示灯分别代表一种保护。

正常运行中投入运行的保护相应的指示灯循环发亮。

保护发信号时，其指示灯闪烁，保护动作于跳闸时，其指示灯持续点亮。

2.1 过热保护和热闭锁保护过热保护的动作判据为：t = T/[（I1/IN）2+K（I2/IN）2-1.052]-----------------------------(1)式中：t－保护的动作时间(S)T－被保护电动机的升温时间常数(S)IN－电动机的额定电流I1－定子回路的正序电流I2－定子回路的负序电流K－负序电流过热系数当（1）式分母大于0时，说明电动机已处于非正常运行情况，本装置即开始计算积累过热量H：H＝∑[(I1/IN)2＋K(I2/IN)2－1.052]×Δt-----------------------------(2)式中：△t—两计算点之间的间隔时间过热保护的动作行为可分为三个阶段：a．开始按（2）式进行热积累计算时，说明电动机运行已不正常，此时过热保护指示灯开始快速闪烁，但其它保护的指示灯还继续正常的循环发亮。

b.当积累过热量H值达到0.8T时,信号继电器动作，发出中央音响及灯光信号，同时装置面板上其它保护的指示灯停止循环发亮，此情况说明电动机很快将被切除，应采取跳闸前的紧急措施。

电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。

总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

产品使用前请仔细阅读本说明书WTGB2000微机综合保护装置说明书使用说明书安装使用前请详细阅读本使用说明书淮南万泰荣博照明科技有限公司出版日期2014-01-11警告◆严格遵照执行国家及电力行业相关安全规程。

工作在高电压环境下，应严肃认真对待，以避免人身伤害或设备损坏。

◆在操作中不应接触电路，可能会有致命的电压、电流。

◆在拆卸装置面板后，应避免触及电路。

◆在正常运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路。

小心◆不得将装置与带电导线相连，这可能会使装置内部电路受到损坏。

◆在移动装置的板件时，应使用经过验证的防静电袋。

在对板件进行操作或处理时，应使用导电腕环套与保护地相连，并在适当的防静电表面操作。

静电可能会引起芯片损坏。

！注意!◆装置上电使用前请仔细阅读说明书，参照说明书对装置进行操作、定值运行参数整定和测试。

如有随机资料，相关部分以资料为准。

◆装置上电前，应明确连线与正确示图相一致。

通电前注意事项⏹核对装置箱体上的出厂标签与出厂检验报告，并确认与定货一致。

⏹检查装置外壳是否有明显的损伤和变形。

⏹检查各插件插拔接触是否可靠。

⏹装置外壳是否可靠接地。

⏹装置供电电源为交流或直流220V。

⏹检查输入装置的交流量各相序及极性应正确无误。

1一、概述WTGB2000微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kV及以下电压等级的高压开关柜保护中,可对进线、电容器、电动机、厂用变等设备进行保护。

1.1保护功能配置见表1。

产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。

序号功能名称线路电容器电动机厂用变1 两段式电流保护√√√√2 过流反时限保护√√3 负序电流保护√4 过负荷保护√√√5 三相一次重合闸√6 后加速保护√7 过电压保护√√8 低电压保护√√√√9 零序电流保护√√√√10 零序反时限保护√11 不平衡电流保护√12 低频减载√13 启动时间过长√14 过热保护√15 控制回路异常告警√√√√16 弹簧未储能告警√√√√17 TV断线检测√√√√18 非电量保护Ⅰ√19 非电量保护Ⅱ√20 非电量保护Ⅲ√21 重瓦斯保护√22 高温保护√23 遥信、遥控功能√√√√24 遥测√√√√表11.2 产品主要特点a.本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。

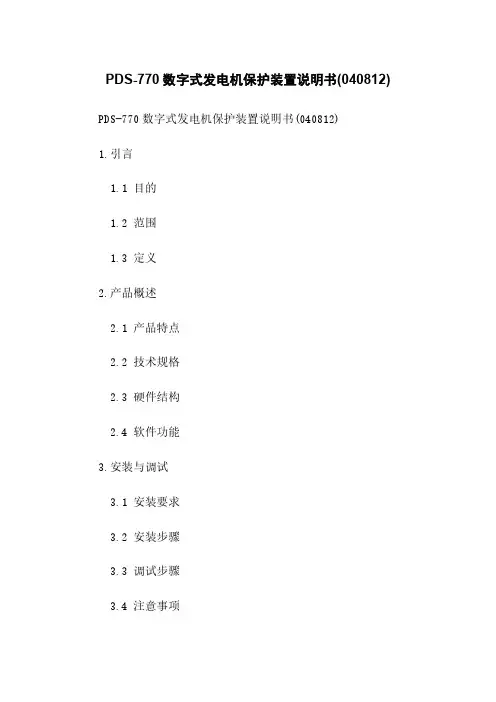

PDS-770数字式发电机保护装置说明书(040812) PDS-770数字式发电机保护装置说明书(040812)1.引言1.1 目的1.2 范围1.3 定义2.产品概述2.1 产品特点2.2 技术规格2.3 硬件结构2.4 软件功能3.安装与调试3.1 安装要求3.2 安装步骤3.3 调试步骤3.4 注意事项4.功能说明4.1 电压保护4.1.1 过欠压保护 4.1.2 断相保护 4.2 频率保护4.2.1 过频保护 4.2.2 欠频保护 4.3 电流保护4.3.1 过流保护 4.3.2 地电流保护 4.4 功率保护4.4.1 过功率保护 4.4.2 欠功率保护 4.5 温度保护4.5.1 过温保护4.5.2 欠温保护5.操作与设置5.1 操作界面5.2 参数设置5.3 保护参数设置5.4 报警与事件记录5.5 定值修改6.维护与维修6.1 日常维护6.2 故障诊断与维修6.3 零部件更换6.4 装置校准7.附录7.1 附加设备接口7.2 故障码及处理方法7.3 技术支持与联系方式附件:1.PDS-770数字式发电机保护装置安装示意图2.PDS-770数字式发电机保护装置接口说明3.PDS-770数字式发电机保护装置维护手册法律名词及注释:1.保护装置：指用于电力设备保护的装置，可对电流、电压、频率、功率等进行监测和保护。

2.电流保护：利用电流传感器监测电流，当电流超过设定值时，触发保护装置进行相应的保护动作。

3.电压保护：利用电压传感器监测电压，当电压超过或低于设定值时，触发保护装置进行相应的保护动作。

4.频率保护：利用频率传感器监测电网频率，当频率超过或低于设定值时，触发保护装置进行相应的保护动作。

5.功率保护：通过计算电压和电流以及功率因数来监测和保护发电机的功率输出，以防止过载和过功率。

6.温度保护：通过温度传感器监测发电机的温度，当温度超过设定值时，触发保护装置进行相应的保护动作。

目录第一部分保护装置使用说明 (2)一．面板指示灯说明 (2)二．装置的操作说明 (2)第二部分保护装置详细说明 (8)972C主变综合保护测控装置 (8)第一部分保护装置使用说明一．面板指示灯说明面板指示灯共有七个，从右到左排列顺序依次如下：（不同装置另外说明）●运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。

●电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。

●故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。

●合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。

●分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。

●告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。

●事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。

二．装置的操作说明（一）按键使用说明↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行（不建议使用）。

复归：按此键并“确定”后，则将液晶上显示的“事故信息”或“告警信息”消除，同时告警、事故指示灯熄灭。

若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。

确定：执行命令后，按此键，则进行下一步操作。

WFB-820A系列微机发电机保护测控装置技术及使用说明书（Version 1.00）许继电气股份有限公司XJ ELECTRIC CO.,LTD.WFB-820A 系列微机发电机保护测控装置WFB-820A 系列微机发电机保护测控装置是许继最新推出的HELLO 系列产品之一，它是许继秉承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的保护测控一体化装置。

WFB-820A 系列微机发电机保护测控装置主要应用于100MW 以下的小型发电机，完成发电机的保护和测控功能。

WFB-821A 装置实现发电机差动、横差等主保护功能，WFB-822A 装置实现发电机的异常、后备、非电量保护及测量、控制功能，可满足主保护、后备保护和异常保护合理分开且相互独立的配置要求，可配合电厂自动化系统完成相应的自动化功能。

H、E、L、L、O 品质是许继HELLO 系列产品的共同特点，具体如下：⏹ H：即High，高品质包括：◆高科技：采用现场组态技术（FCT）、可视化的软件开发技术（VLD）。

◆高质量：以专业的、成熟的软硬件平台为依托，丰富的运行经验和充分验证的原理算法为基础，自动测试为前提，先进的研发管理理念和研发开发管理工具为手段，保证研发、生产、制造过程中各个环节的质量，为用户提供高品质的产品。

⏹ E：即Easy，工作轻松包括：◆易使用：人机界面友好、仿WINDOWS 操作菜单，具有调试向导系统和一键完成定检功能，使现场调试、维护、定检工作变得轻松。

⏹ L：即Low，低消耗包括：◆低投入成本：不同的装置共享插件，降低了购买装置和备件储备成本。

◆低故障率：先进的检测技术和完善的生产质量保障体系，使得产品的故障大大降低，大幅度减少了被保护对象的停运时间。

⏹ L：即reaLize，实现技术包括：◆平台化：软件、硬件的设计都采用平台化的思想，使不同电压等级的保护装置可以共享硬件平台，不同的硬件平台可以共享软件，降低了日后硬件、软件的升级和维护工作。

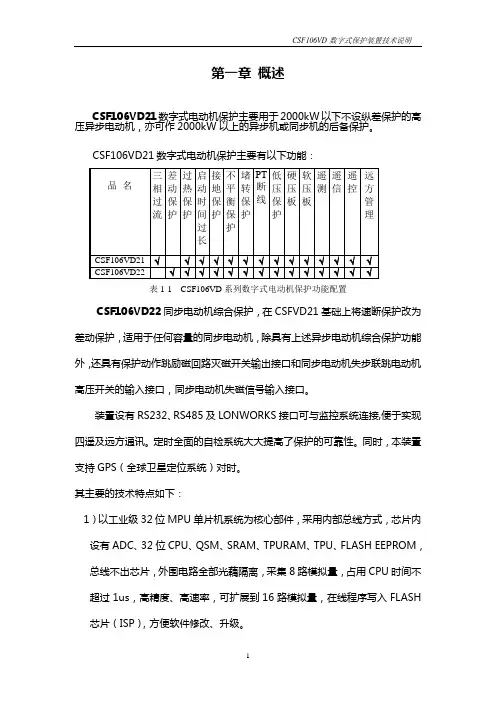

第一章概述CSF106VD21数字式电动机保护主要用于2000kW以下不设纵差保护的高压异步电动机，亦可作2000kW以上的异步机或同步机的后备保护。

表1-1 CSF106VD系列数字式电动机保护功能配置CSF106VD22同步电动机综合保护，在CSFVD21基础上将速断保护改为差动保护，适用于任何容量的同步电动机，除具有上述异步电动机综合保护功能外，还具有保护动作跳励磁回路灭磁开关输出接口和同步电动机失步联跳电动机高压开关的输入接口，同步电动机失磁信号输入接口。

装置设有RS232、RS485及LONWORKS接口可与监控系统连接,便于实现四遥及远方通讯。

定时全面的自检系统大大提高了保护的可靠性。

同时，本装置支持GPS（全球卫星定位系统）对时。

其主要的技术特点如下：1）以工业级32位MPU单片机系统为核心部件，采用内部总线方式，芯片内设有ADC、32位CPU、QSM、SRAM、TPURAM、TPU、FLASH EEPROM，总线不出芯片，外围电路全部光藕隔离，采集8路模拟量，占用CPU时间不超过1us，高精度、高速率，可扩展到16路模拟量，在线程序写入FLASH芯片（ISP），方便软件修改、升级。

2）128×64点大液晶全汉字显示，调试全部为汉字菜单结构，使用方便、直观、信息详尽丰富。

3）采用工业级芯片，表面贴工艺，体积小，抗震、抗干扰能力强、可靠性高。

4）前面板232串口带光电隔离，可在现场实现通讯，提供更加方便友好的调试操作环境。

5）结构上设计合理，全封闭机箱坚固、抗震、抗干扰能力强，机箱小巧，适合安装于保护屏、开关柜等处。

6）该保护共可录入4套保护定值，便于现场运行。

7）可扩展工业级CAN总线，LON总线网络，组网方便、经济、可靠、可与监控系统直接通讯。

8）自动记录故障数据，掉电不丢失，便于事故分析。

9）线路故障时，除提供光报信号外，保护自动弹出全中文故障报告，直观明了，便于维护。

JWB-800（SJ）系列微机综合保护装置技术说明书⽬录第⼀章综述 (4)⼀、硬件配置 (4)⼆、功能概述 (5)三、技术参数 (6)四、外形尺⼨及安装开孔 (8)五、保护元件表 (9)第⼆章型号配置及接线原理 (12)⼀、JWB-800F(SJ)线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输⼊配置 (13)4、接线端⼦定义 (14)5、典型原理图 (15)⼆、JWB-800T(SJ)变压器综合保护单元 (16)1、采样通道配置 (16)2、保护元件配置 (16)3、开关量输⼊配置 (16)4、接线端⼦定义 (17)5、典型原理接线图 (18)三、JWB-800T1(SJ)变压器差动综合保护单元 (19)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输⼊配置 (19)4、接线端⼦定义 (20)5、典型原理接线图 (21)四、JWB-800M1(SJ)电动机综合保护单元 (22)1、采样通道配置 (22)2、保护元件配置 (22)3、开关量输⼊配置 (22)4、接线端⼦定义 (23)5、典型原理接线图 (24)五、JWB-800M2(SJ)电动机差动综合保护单元 (25)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输⼊配置 (25)4、接线端⼦定义 (26)5、典型原理接线图 (27)六、JWB-800C(SJ)电容器综合保护单元 (28)1、采样通道配置 (28)2、保护元件配置 (28)3、开关量输⼊配置 (28)4、接线端⼦定义 (29)5、典型原理接线图 (30)七、JWB-800B1(SJ)母联综合保护单元 (31)1、采样通道配置 (31)2、保护元件配置 (31)3、开关量输⼊配置 (31)4、接线端⼦定义图 (32)5、典型接线原理图 (33)⼋、JWB-800B2(SJ)母联备⾃投综合保护单元 (34)1、采样通道配置 (34)2、保护元件配置 (34)3、开关量输⼊配置 (34)4、接线端⼦定义 (35)5、典型原理接线图 (36)九、JWB-800BF(SJ)进线备⾃投综合保护单元 (37)1、采样通道配置 (37)2、保护元件配置 (37)3、开关量输⼊配置 (37)4、接线端⼦定义 (38)5、典型原理接线图 (39)⼗、JWB-800P1(SJ)单TV监控单元 (40)1、采样通道配置 (40)2、保护元件配置 (40)3、开关量输⼊配置 (40)4、接线端⼦定义 (41)5、典型原理接线图 (42)⼗⼀、JWB-800P2(SJ)两段母线TV监控及电压⾃动并列单元 (43)1、采样通道配置 (43)2、保护元件配置 (43)3、开关量输⼊配置 (43)4、接线端⼦定义 (44)第三章保护元件⼯作原理 (46)⼀、定时限过流保护 (46)⼆、合闸后加速过电流保护 (46)三、⽅向性过电流保护 (46)四、反时限过流保护 (47)五、复合电压启动的过电流保护 (48)六、定时限零序过电流保护 (49)七、谐波及⽐率制动的差动保护 (49)⼋、定时限过电压保护 (50)九、定时限低电压保护 (51)⼗、定时限零序过电压保护 (51)⼗⼀、带⽐例调整的定时限负序过电流保护 (52)⼗⼆、电机启动过程过电流保护 (52)⼗三、电机过热保护 (53)⼗四、正序定时限过电流保护 (54)⼗五、母线充电保护 (54)⼗六、母联备⾃投功能 (54)⼗七、进线备⾃投 (55)⼗⼋、带滑差和低压闭锁的低周减载保护 (56)⼗九、三相⼀次重合闸 (57)⼆⼗、TV⾃动并列功能 (57)第⼀章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为⼀体的电⼒⾃动化产品，适⽤于110KV及以下的电⼒系统及⼚矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进⾏保护和监控。

PDS-7000厂站自动化系统PDS-770系列数字式发电机保护装置技术说明书（版本号：V2.00）南京南自机电自动化有限公司二○○五年六月一、概述1.产品型号及适用范围PDS－770系列数字式发电机保护是以32位微处理器为核心的数字式发电机保护装置。

它适用于125MW及以下容量的发电机或发电机变压器组保护，能满足不同容量、电压等级的发电机或发电机变压器组保护功能的需要。

产品型号及适用范围见下表2．产品特点PDS－7000厂站自动化系统是我公司在第一代变电站自动化系统WBX－35基础上自行开发、拥有完全知识产权的第二代产品。

WBX－35系统自1999年通过部级鉴定并投入系统运行以来，已累计投运近5000套微机保护装置，几百个变电站使用了WBX－35变电站综自系统。

产品广泛应用在电力系统及其他工业领域。

该系统的微机保护装置运行稳定可靠，得到了用户的好评。

为适应新的市场需求，保持公司的产品在技术上的先进性，增强产品的市场竞争力，在总结已投运系统的成功经验及广泛听取用户意见和建议的基础上，开发出了适用于变电站和发电厂的第二代保护及自动装置硬件、软件平台，并在平台的基础上开发出了PDS－700系列保护和自动装置。

本分册所介绍的PDS-770系列数字式发电机保护装置即是该系列保护和自动装置中的发电机和发电机变压器组保护装置部分。

PDS－700系列保护和自动装置相比第一代产品，采用了较多的新技术、新工艺，添加了许多新功能，使之具有更高的可靠性、更广的适用性、更好的使用性及更优的性价比。

具有以下的特点：1．统一硬件平台。

采用功能强大的32位微处理器，并在此基础上构成了第二代保护的通用硬件平台。

PDS －710、PDS－720、PDS－730、PDS－740、PDS－770、PDS－790系列保护和自动装置均采用该通用平台设计。

该硬件平台的特点：1）大资源，配置了大容量的存贮器，包括随机存储器RAM，闪烁存储器FLASH RAM，电可擦存储器EEPRM等。

BT2000-DDJ型微机电动机综合保护装置技术说明Ver 1.0西安博泰电力自动化工程有限公司二○○五年八月第一章概述BT2000-DDJ型微机电动机综合保护装置作为新一代数字式电动机保护装置，主要适用于不同电压等级（3KV、6KV、10KV），采用真空断路器、少油断路器以及F-C回路控制的各种大中型异步电动机，完成电动机的成套保护、控制、测量、远动通信、故障录波、事件记录等功能。

该装置既可单独供货，亦可与BT-2000型系统其他装置及监控系统一起组成变电站综合自动化系统。

该装置具有以下特点：★采样元件采用精密电压电流互感器，体积小，重量轻，负载小。

★测量采用12位A/D转换器，精度达0.5级，并计及11次谐波，符合国家对RTU 的要求。

★人机界面采用128×64全汉化大屏幕液晶显示器，按键整定，界面显示友好直观，操作简单，使用方便。

﹡就地及远方定值整定功能（定值、时限独立整定）；﹡实时显示运行参数及保护定值功能；﹡远方就地位置显示。

★软硬件均采用标准化模块设计，适用于各种配置要求，能方便的实现用户不同要求的保护组合，硬件通用性好，互换性强。

★提供一路CANBUS接口和一路232接口，支持与变电站综合自动化系统相关单元通信。

★ CANBUS波特率为33333 BPS，报文具有优先级，可主动上发报警，大大提高了故障响应时间。

★可显示测量和保护电量参数的幅值及相位，便于用户检查接线。

★可记录保护动作前3个周波、故障后5个周波，跳闸前8个周波的电压电流波形，通过CANBUS总线传至后台机或录波显示及打印单元打印或显示。

★事件顺序记录。

★可通过就地的分合按钮或后台机遥控命令，控制一台断路器。

★全集成电路设计，双层印制电路板布线技术及SMT表面贴装工艺，抗干扰能力强。

★体积小的全密封装置，重量轻，安装方便，外形美观，内部结构紧凑合理，接线简单，抗震、抗干扰能力强。

★该装置既可组屏，也可直接装在开关柜上，作就地保护测控用。

一、概述1、用途ZLZB—7HT（全中文显示）微机综合保护装置（以下简称保护装置），是采用先进的计算机技术，为BGP系列及PBG系列等矿用隔爆型高压配电装置（以下简称配电装置）专门设计的保护装置，适应于3.3KV、6KV、10KV中性点不接地供、变电系统中，可替代传统各型模拟保护器和数码管显示电脑保护器。

亦可就地实现老配电装置的更新、改造。

是一种适合在中国煤炭工业中推广使用的新型保护装置。

2、安装位置（非通讯机型的不要求）本保护是隔爆兼本安型真空配电装置内的一个配件，不能独力工作，使用时要安装于隔爆兼本安型配电装置隔爆腔内。

3、防爆型式及防爆标志（非通讯机型的不要求）3.1、防爆型式：一般兼矿用本质安全型3.2、防爆标志：[Exib]I4、特点本保护装置是在我厂生产的ZLZB-5X（数码管）微机综合保护装置的基础上，经过功能扩展和性能优化而成。

它采用了计算机数据处理技术，具有如下特点：4.1、核心部分是电脑，具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算、连续量化处理，所获信息最接近于真实情况。

4.2、采用晶振计时，故所有定时限、反时限延时准确无误。

4.3、具有5X保护的所有功能如：过载、短路、漏电、监视、欠压、过压、相不平衡、风电闭锁、故障原因记忆查询、联网通讯、电度计量等。

4.4、采用全中文显示，通过2个按纽就可实现全部操作，其参数的设置和查询均用中文显示。

就如同你轻点鼠标，操作个人电脑一样方便直观。

4.5、采用10位A / D采集信号，使测量精度显著提高。

4.6、采用均方根值测量计算交流电流和电压，即使电源波形变形严重，干扰大的情况下，也能保证测量精度。

4.7、拥有超强的记忆功能：A记录的累计工作时间最大可达100万小时；B记录的累计合闸次数最大可达100万次；C记录用电度数最大可达1亿度；以上各项数据计满后自动溢出，且停电保持达40年之久。

D保存100次的故障记录以供查阅，能记录故障原因和故障发生的日期和时间（月、日、时、分），按后进先出的顺序排列，并自动编号，记满100次后将自动清除前98次记录。
