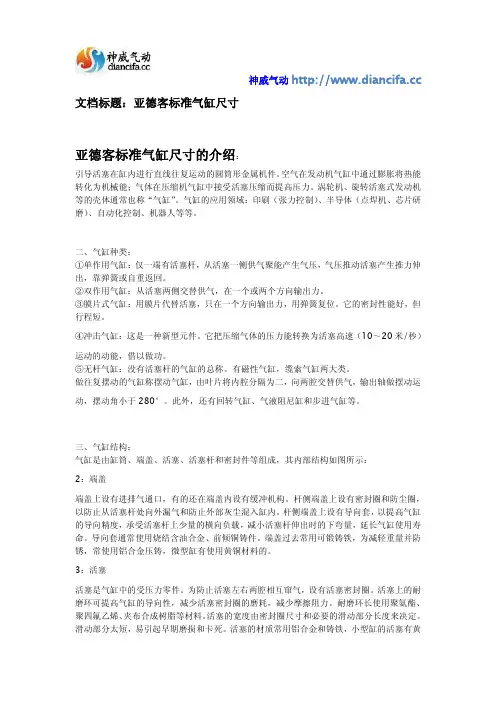

神威气动 文档标题：亚德客标准气缸尺寸亚德客标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
X-DSW 系列壓力感測器操作手冊非常感謝您選用亞德客產品，請在使用前，詳細閱讀本使用說明書，並將手冊放置於易拿處以便參考。
注意事項注意！電擊危險！本機為壓力量測裝置，請勿超出規格使用，如使用不正確的壓力範圍或不正確的接線，會造成人員嚴重傷害及其他設備損壞。
1. 安裝時離開高電壓及具有強高周波雜訊的地方防止干擾。
在以下情況會發生的場所避免使用本機：(a) 灰塵過多及有腐蝕性氣體； (b) 高溼度及高輻射； (c) 震動及衝擊。
2. 本機型僅適用於氣體壓力量測，且應避免使用於腐蝕性氣體，易燃性氣體或有毒氣體的量測。
3. 安裝或拆卸本機體時請確認電源關閉，並確認壓力來源停止動作，以免造成人身和財產的傷害。
4. 安裝時請使用符合壓力氣孔尺寸規格的部品連接，並確認完全密封，以免造成量測錯誤或安全性問題。
5. 上電前請確認正確的信號連接，例如電壓入力和極性，過高的電壓可能導致機器損壞。
6. 請使用乾布清潔本機器，勿使用含有酸、鹼的液體清潔。
產品部位名稱1. 類比輸出指示燈 6. 向上調整鍵2. 第一組數位開關信號輸出指示燈 7. 設定功能鍵3. 第二組數位開關信號輸出指示燈 8. 向下調整鍵4. 壓力值顯示∕參數值內容顯示 9. 電源和輸出信號端子5. 設定值顯示∕設定項目顯示 10. 壓力輸入氣孔y 包裝內容：壓力感測器、信號線、單位貼紙、手冊 y 選購配件：面版安裝固定件、金屬固定件選購資訊電氣規格電壓範圍 12 ~ 24 VDC +/- 10% 無隔離 輸入電源消耗功率 40 mA Max.；電流輸出型60mA Max. 壓力型式 非腐蝕性氣體，相對式氣壓量測 (gauge type) X-DSW01: -100kPa ~ 100kPa 量測範圍X-DSW10: -100kPa ~ 1,000kPa X-DSW01: 200kPa 最大耐壓X-DSW10: 1,500kPa量測精度 +/- 3% 全量程 壓力量測溫度誤差 +/- 2% 全量程設定顯示 雙排LCD 顯示，可顯示4位數量測值及3.5位數設定顯示。

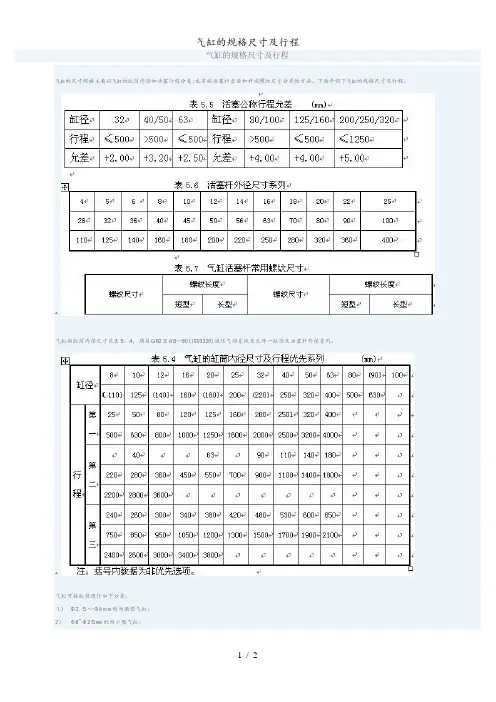

气缸的规格尺寸及行程气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类;也有按活塞杆直径和杆端螺纹尺寸分类的方法。
下面介绍下气缸的规格尺寸及行程。
ﻫ气缸的缸筒内径尺寸见表5．4，摘自ＧB2３４8—80(IS03320)液压气动系统及元件一缸径及活塞杆外径系列。
ﻫ气缸可按缸径进行如下分类：１) Φ2.５～Φ6ｍm的为微型气缸;2）Φ8~Φ2５mm的为小型气缸；3) Φ32~Φ３2０mｍ的为中型气缸；４）大于Φ32０mm的为大型气缸。
气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5．4所示。
国际标准IS06４３０、6431中推荐活塞公称行程允差见表５．５。
当行程>125０mｍ时，其公称行程允差由供需双方确定。
活塞杆外径尺寸系列如表5．6所示。
气缸活塞杆常用螺纹尺寸如表5.７所示。
气缸推力计算公式来源:通明除尘设备，专业除尘器除尘配件制造商发布时间：20１2-2-18 9：50:１0气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了,输出力不够，气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高，同时耗气量增大,造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸下面是气缸理论出力的计算公式:F:气缸理论输出力(kgf)F′：效率为85%时的输出力(kｇf)--(F′＝Ｆ×85%)Ｄ:气缸缸径(mm)Ｐ:工作压力(ｋgｆ／cｍ2)例：直径３40mm的气缸，工作压力为3kgｆ／ｃm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得:Ｆ=2800ｋgｆ；Ｆ′＝23０0kgf在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表１－1中查出。
例:有一气缸其使用压力为５kgｆ／cm2，在气缸推出时其推力为１32kgf,(气缸效率为85％)问:该选择多大的气缸缸径?●由气缸的推力1３２kgf和气缸的效率85%,可计算出气缸的理论推力为F＝F′／８5％＝155(ｋgf)●由使用压力5kgf/ｃｍ２和气缸的理论推力,查出选择缸径为6３的气缸便可满足使用要求。

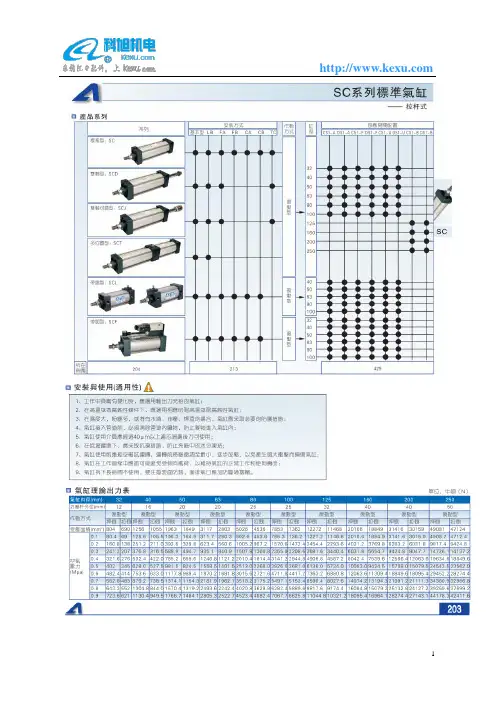

标题：亚德客气缸选型样本亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。
亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸选型样本总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。
亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸选型样本在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。
亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。
秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸选型样本以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。
XX亚德客工业股份XX（简称台亚）成立于1988年11月，前身系健良股份XX，1990年更名为台亚。
早期的台亚主要生产电磁阀，此后亚德客气缸选型样本陆续研发生产气缸、气源处理等产品。
目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应XX本地市场，满足客户需求及时效性。
1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。
长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸选型样本不断引进先进设备、生产工艺提升产品质量与品质。
