亚德客气缸价格选型手册型号样本尺寸PB气缸_SDA_SC100_200_SC125_TCL_TN10_10_SDA25_20MA20_SU

神威气动 文档标题：亚德客标准气缸尺寸亚德客标准气缸尺寸的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

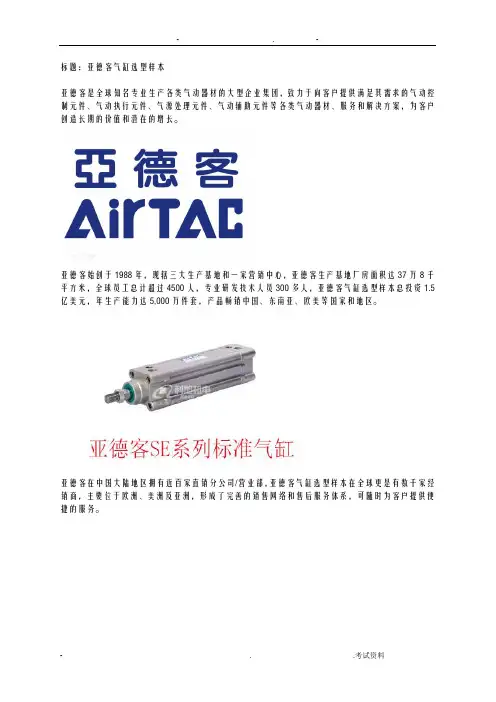

标题：亚德客气缸选型样本亚德客是全球知名专业生产各类气动器材的大型企业集团，致力于向客户提供满足其需求的气动控制元件、气动执行元件、气源处理元件、气动辅助元件等各类气动器材、服务和解决方案，为客户创造长期的价值和潜在的增长。

亚德客始创于1988年，现辖三大生产基地和一家营销中心，亚德客生产基地厂房面积达37万8千平方米，全球员工总计超过4500人，专业研发技术人员300多人，亚德客气缸选型样本总投资1.5亿美元，年生产能力达5,000万件套，产品畅销中国、东南亚、欧美等国家和地区。

亚德客在中国大陆地区拥有近百家直销分公司/营业部，亚德客气缸选型样本在全球更是有数千家经销商，主要位于欧洲、美洲及亚洲，形成了完善的销售网络和售后服务体系，可随时为客户提供便捷的服务。

亚德客以拓展集团生产和服务为未来发展的战略目标，坚持走人本优先、改革创新和集团化道路。

秉承“人本、共享、发展、责任”的企业核心价值观，亚德客始终如一地贯彻“以客为尊”的经营理念，始终如一地坚持“以技术创新为核心，亚德客气缸选型样本以市场需求为导向”的经营方针，藉以不断完善“建立共好、责任承担、赏罚分明、学习成长”的集团文化，努力奋斗，自强不息，长久致力于全球工业自动化的持续发展。

XX亚德客工业股份XX（简称台亚）成立于1988年11月，前身系健良股份XX，1990年更名为台亚。

早期的台亚主要生产电磁阀，此后亚德客气缸选型样本陆续研发生产气缸、气源处理等产品。

目前，台亚产品以特殊规格气缸为主，拥有七大类十余系列数百个品种，年产量达到20万件套，主要供应XX本地市场，满足客户需求及时效性。

1998年，台亚在同行中率先通过“ISO9000质量管理体系认证”；2004年，台亚取得“ISO14000环境体系认证”及“CE认证”。

长期以来，台亚秉持“质量第一、交货准时”的服务精神及理念满足客户需求，亚德客气缸选型样本不断引进先进设备、生产工艺提升产品质量与品质。

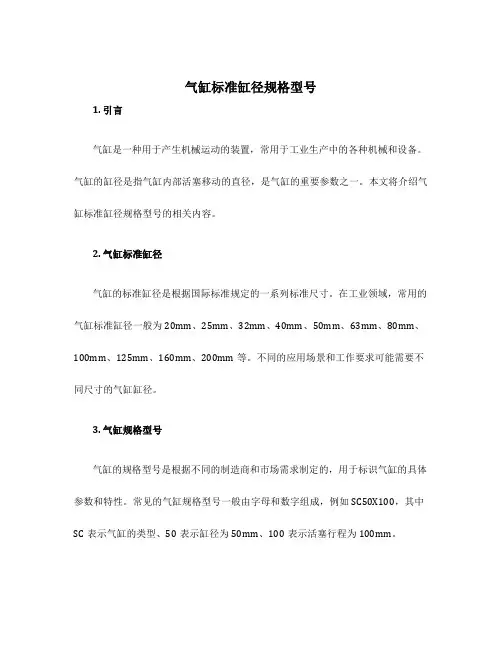

气缸标准缸径规格型号1. 引言气缸是一种用于产生机械运动的装置，常用于工业生产中的各种机械和设备。

气缸的缸径是指气缸内部活塞移动的直径，是气缸的重要参数之一。

本文将介绍气缸标准缸径规格型号的相关内容。

2. 气缸标准缸径气缸的标准缸径是根据国际标准规定的一系列标准尺寸。

在工业领域，常用的气缸标准缸径一般为20mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm、200mm等。

不同的应用场景和工作要求可能需要不同尺寸的气缸缸径。

3. 气缸规格型号气缸的规格型号是根据不同的制造商和市场需求制定的，用于标识气缸的具体参数和特性。

常见的气缸规格型号一般由字母和数字组成，例如SC50X100，其中SC表示气缸的类型、50表示缸径为50mm、100表示活塞行程为100mm。

气缸的规格型号除了包括缸径和活塞行程，还可能包括其他重要参数，如安装形式、工作压力、工作温度、密封方式等。

不同的规格型号适用于不同的工作场景，用户可以根据具体需求选择合适的气缸。

4. 气缸的选择和应用在选择气缸的时候，需要根据实际工作要求综合考虑多个因素。

首先需要确定所需的缸径大小，根据所需的推力和速度来确定合适的缸径。

另外，还需要考虑气缸的工作压力、温度和密封方式等参数，以确保气缸能够正常工作并满足工作要求。

气缸广泛应用于各个行业的自动化设备和生产线中。

常见的应用包括机械制造、汽车制造、机床、冶金、航空航天等领域。

不同的行业和应用场景对气缸的要求可能会有所不同，因此在选择和应用气缸时需要仔细考虑。

5. 气缸标准缸径规格型号的优势气缸标准缸径规格型号的使用可以带来多个优势。

首先，标准缸径能够提高气缸的通用性，方便用户选择和替换。

其次，规格型号的标识清晰明确，便于识别和查询。

另外，标准化的设计和制造能够提高气缸的生产效率和质量稳定性。

6. 结论气缸标准缸径规格型号是气缸的重要参数之一，决定了气缸的工作性能和适用范围。

标准气缸型号规格内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）"收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展。

气缸的尺寸规格主要以气缸的缸筒内径和活塞行程分类；也有按活塞杆直径和杆端螺纹尺寸分类的方法。

下面介绍下气缸的规格尺寸及行程.气缸的缸筒内径尺寸见表5。

4，摘自GB2348-80（IS03320）液压气动系统及元件一缸径及活塞杆外径系列。

气缸可按缸径进行如下分类：1) Φ2。

5~Φ6mm的为微型气缸；2) Φ8～Φ25mm的为小型气缸；3）Φ32~Φ320mm的为中型气缸；4) 大于Φ320mm的为大型气缸.气缸活塞行程系列按照优先次序分成三个等级顺序选用，如表5。

4所示. 国际标准IS06430、6431中推荐活塞公称行程允差见表5。

5。

当行程〉1250mm时，其公称行程允差由供需双方确定。

活塞杆外径尺寸系列如表5。

6所示。

气缸活塞杆常用螺纹尺寸如表5.7所示。

气缸推力计算公式来源：通明除尘设备，专业除尘器除尘配件制造商发布时间：2012—2-18 9:50:10气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。

由此来选择气缸时应使气缸的输出力稍有余量。

若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。

在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

气缸下面是气缸理论出力的计算公式:F：气缸理论输出力（kgf)F′：效率为85％时的输出力（kgf)－－（F′＝F×85％)D：气缸缸径(mm）P：工作压力（kgf／cm2）例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少？芽输出力是多少？将P、D连接，找出F、F′上的点，得:F＝2800kgf;F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。

气缸的选型和计算1.气缸选型：-工作压力：根据工作需求确定气缸的工作压力范围，确定气缸需要具备的最大工作压力；-载荷和工作频率：根据工作负载和使用频率选择适当的气缸，确定气缸的承受负载；-工作环境：考虑气缸工作环境的特殊因素，如温度、腐蚀性介质等，选择适当的气缸材料和密封件。

2.气缸基本参数计算：2.1气缸的直径计算：气缸的直径一般可通过以下公式计算：D = 2 * F * P / (π * p_max * n)其中，D为气缸直径，F为受力面积，P为负载，π为圆周率，p_max为气缸的最大允许工作压力，n为安全系数。

2.2气缸的活塞行程计算：气缸的活塞行程一般根据工作需求来确定。

在计算时，需考虑机构布置的空间限制、行程的可控制范围以及对应的位置传感器等因素。

2.3气缸的受力计算：气缸承受的负载主要分为静负荷和动负荷。

对于静负荷，可通过负荷估算方法来计算。

对于动负荷，需要考虑负荷的频率、变化幅度等因素，通过峰值负荷计算方法进行估算。

在计算时，还需考虑气缸的可靠性和安全系数等因素，选择合适的气缸尺寸。

2.4气缸的气流计算：气缸的气流计算主要是指气缸出入口的气流计算。

在气缸的选型和计算中需考虑气体的压力、流量和速度等因素。

通常，通过实验或计算方法确定气缸的气流量，并根据气缸的直径和活塞行程来确定气缸的气速。

综上所述，气缸的选型和计算是一个综合考虑多种因素的过程，需要根据具体的工作需求和环境条件来确定。

正确选择和计算气缸的设计参数，将有助于提高气缸的性能和寿命。

亚德客电磁阀选型手册一、简介亚德客电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。

本手册旨在帮助用户了解亚德客电磁阀的选型原则和注意事项，以便正确选择和使用电磁阀，确保系统的正常运行。

二、亚德客电磁阀的分类亚德客电磁阀根据不同的工作原理和控制方式，可以分为以下几类：1.直动式电磁阀：直接由电磁铁控制阀芯的动作，适用于小流量和低压差条件。

2.内导式电磁阀：电磁阀的电磁铁位于阀体内部，通过直接作用于阀芯实现控制。

适用于介质比较脏的场合。

3.外导式电磁阀：电磁铁位于阀体外部，通过阀芯上的铁芯传导磁场来控制阀芯的动作。

适用于高温、高压差和腐蚀性介质的场合。

4.滑阀式电磁阀：阀芯上有滑阀，通过滑阀的相对位移来控制介质的流量。

适用于大流量和高压差条件。

三、亚德客电磁阀的选型原则1.工作压力：根据系统要求确定电磁阀的最大工作压力和最小工作压力范围，在此范围内选择合适的电磁阀。

2.工作温度：了解系统的工作温度范围，选择适合的电磁阀材质和密封材料。

3.介质性质：了解介质的流体性质、腐蚀性、粘度等特性，选择能够适应该介质的电磁阀。

4.电磁阀的控制方式：根据系统的要求，选择适合的控制方式，如直通、单向、双向、常闭或常开等。

5.电磁阀的连接方式：选择适合的连接方式，如螺纹连接、法兰连接等。

6.安全可靠性：根据系统的安全要求，选择可靠性高、寿命长的电磁阀。

7.经济性：根据系统的经济要求，选择性价比最高的电磁阀。

四、亚德客电磁阀的注意事项1.安装位置：电磁阀应安装在易于操作和维护的位置，方便调试和更换。

2.冷却措施：对于长时间工作的电磁阀，应采取散热措施，以防止过热损坏。

3.清洗维护：定期清洗电磁阀，保持清洁，以确保正常工作。

4.电源电压：电磁阀的电源电压应与系统的电源电压匹配，否则会造成电磁阀无法正常工作。

5.操纵方式：根据系统要求选择合适的操纵方式，可以手动、远程或自动控制。

6.驱动方式：根据系统要求选择适合的驱动方式，可以使用直流电磁铁、交流电磁铁或气动驱动。

sc气缸常用规格
SC气缸是一种常见的动力传动设备，广泛应用于各种机械设备中。

不同类型的SC气缸具有不同的规格和参数，其中一些比较常见的规格如下：
1. SC32x50气缸：直径为32毫米，行程为50毫米，压力范围从0.1到1兆帕，适用于各种空气压缩机和液压设备。

2. SC40x100气缸：直径为40毫米，行程为100毫米，压力范围从0.1到1兆帕，适用于各种机械设备和装置中的压力传动。

3. SC63x100气缸：直径为63毫米，行程为100毫米，压力范围从0.1到1兆帕，适用于各种机械设备和液压系统中的压力传动。

4. SC80x200气缸：直径为80毫米，行程为200毫米，压力范围从0.1到1兆帕，适用于各种大型机械设备和液压系统中的压力传动。

此外，还有其他一些SC气缸规格和参数，如SC20x25、SC50x75、SC100x150等，用户在选购气缸时需要根据具体的应用需求选择适合的规格和型号。

- 1 -。

神威气动 文档标题：亚德客气缸型号一、亚德客气缸型号的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
