电火花加工原理简述电火花加工是一种常用的金属加工方法，通过电脉冲放电在金属工件上产生火花，在火花冲击和高温作用下使金属发生融化、氧化和蒸发等化学反应，从而实现对工件进行加工的目的。
本文将简述电火花加工的原理，包括其基本概念、工作过程和应用实例。
一、基本概念电火花加工，又称为电火花放电加工、电火花蚀刻加工，是一种以电脉冲放电作为能量源来加工金属工件的方法。
通过高频脉冲电流的通断控制，使电极与工件之间产生间断放电，形成火花放电区，通过火花的能量来蚀刻掉金属工件上的无规则形状或曲线形状的凹槽或者孔洞。
二、工作过程1. 基本装置电火花加工的基本装置由电源系统、工艺系统和控制系统组成。
其中，电源系统提供脉冲电流，工艺系统包括电极、冲击液和工件夹持设备，控制系统用于调节和控制电极与工件之间的间隙和放电参数。
2. 放电区形成在电火花加工中，电极和工件之间生成细小间隙。
当通入高频脉冲电流时，由于放电区间隙较小，电极与工件之间的电压梯度非常大，随着电压上升到一定值，间隙内空气被电离形成放电通道，从而使间隙电压骤降。
3. 火花放电当间隙电压骤降时，电极和工件之间产生放电，形成火花放电区域。
火花放电区域的高温和高压使空气在瞬间膨胀，形成冲击波和等离子区。
冲击波和等离子体对工件表面产生腐蚀和剥蚀作用，从而加工出所需形状的凹槽或孔洞。
4. 脉冲控制脉冲电流的控制是电火花加工中至关重要的一步。
通过调节脉冲电流的幅值、宽度和频率等参数，可以控制火花放电能量的大小和放电的稳定性，从而实现对工件加工精度的控制。
三、应用实例电火花加工是一种在模具制造、航空航天、汽车制造和微细加工等领域广泛应用的加工方法。
它被用于加工各种形状复杂、硬度高的金属材料，如工模、模具、钨钢、硬质合金等。
以模具制造为例，电火花加工在制造模具的过程中，能够加工出精细的孔洞和复杂的曲线形状。
相比传统机械加工，电火花加工可以避免工具磨损、提高加工精度和表面质量。
模具电火花加工模具电火花加工，即采用电极在模具材料上进行放电加工，使之形成零件的原形。
它具有非常高的加工精度和加工速度，能够对各种复杂形状的模具进行加工。
本文将详细介绍模具电火花加工的工艺过程、优势、应用领域以及趋势展望。
一、工艺过程模具电火花加工的工艺过程主要包括以下几个步骤：1. 进行设计和准备工作。
在进行模具电火花加工之前，需要对模具进行设计，并确定加工目标和参数。
对于所需的电极和加工设备，需要进行准备和调整。
2. 加工特定形状。
电极放置在模具材料上，并通过电极放电将电极的形状“刻”在模具材料上，从而形成特定的形状。
在加工过程中，必须控制放电量和频率，以保证加工的精度和质量。
3. 进行精加工。
完成零件的形状之后，需要进行精加工。
这通常包括磨削、打磨和抛光等操作，以确保零件的质量和完整性。
二、优势模具电火花加工比传统加工方法具有以下几个明显的优势：1. 加工精度高。
由于放电加工是一种非常精细的加工方法，因此可以实现较高的加工精度。
这对于模具的制造非常关键，因为它们的形状和尺寸必须非常精确。
2. 加工速度快。
相对于传统的加工方法，模具电火花加工能够实现较高的加工速度。
这可以减少生产周期，提高生产效率。
3. 适用性范围广。
虽然很难加工的特定形状常常是模具制造中的主要问题，但模具电火花加工能够适应各种复杂的形状和尺寸，包括非常小的细节和孔洞。
4. 无形变和热影响。
传统的加工方法，如铣削、钻孔和刨削等，会产生热和机械应力，并可能导致物料的变形或裂纹。
模具电火花加工不会产生这些问题，因此可以保证零件的完整性和一致性。
三、应用领域模具电火花加工广泛应用于制造各种模具和工装的领域。
这包括：1. 耐磨合金模具。
这些模具需要高度精密度，以确保最佳的性能和寿命。
模具电火花加工可以实现这种精度和质量要求。
2. 塑料模具。
塑料模具通常需要非常细致的加工，包括非常小的空间和孔洞。
模具电火花加工可以满足这些要求。
3. 电子产品模具。
电火花加工的基本原理、基本特点和用途1. 简介电火花加工是一种利用脉冲电流在工件表面产生电火花放电，通过放电产生的高温和高压力，将工件上的材料剥离或融化的先进加工技术。
2. 基本原理电火花加工的基本原理是利用电火花放电形成的高温、高速电浆等物理效应，在工件表面加工上形成微小的卸载和击打，从而使表面材料脱落或产生微小的坑洞等效果。
其原理可以概括为以下几个步骤：•通过电极间的电解质液形成电晕放电。
•电火花发生时，加工电极上的放电区内产生极高温度和压力。
•高温和高压力使材料表面受到局部熔融、汽化和剥落等作用。
•下一个脉冲的放电击打在已剥落的材料表面，进一步清除表面氧化物。
3. 基本特点电火花加工具有以下基本特点：3.1 非接触加工电火花加工是一种非物理接触的加工方式，电极不直接接触工件表面，避免了因接触而带来的磨损、变形等问题。
因此，适用于对硬度较高的材料进行加工，如淬火钢、硬质合金等。
3.2 微细加工能力电火花加工可以在微小的加工区域内进行精密加工，最小加工尺寸可以达到几个微米甚至更小。
这使得电火花加工在制造微型零部件、精密模具等领域有广泛的应用。
3.3 高表面质量由于电火花加工不涉及机械接触，因此能够在工件表面获得较高的加工质量。
通常情况下，电火花加工的表面粗糙度可以控制在Ra 0.2微米左右。
3.4 加工硬材料能力电火花加工不受工件材料硬度的限制，可以加工各种硬度的金属和非金属材料，包括硬质合金、不锈钢、陶瓷等。
4. 应用领域电火花加工在现代制造领域有广泛的应用，主要包括以下几个方面：4.1 模具制造电火花加工在模具制造中被广泛应用。
模具是制造业中不可或缺的工具，而电火花加工可以在制造过程中加工出高精度、高质量的模具零件，满足各种复杂形状的需求。
4.2 零部件制造电火花加工可以用于制造各种微型零部件，例如发动机喷油嘴、微机械零件等。
其微细加工能力和高表面质量使其成为制造微型零部件的理想选择。
4.3 表面处理电火花加工可以用于对金属表面进行清洁、修复和改性处理。
电火花加工的基本原理及四个阶段概述电火花加工（Electrical Discharge Machining, EDM）是一种使用离子流引发的电火花来加工材料的非传统加工方法。
它具有高精度、无需机械接触、适用于硬质材料等优点，在模具制造、航空航天、医疗器械等领域得到广泛应用。
本文将介绍电火花加工的基本原理以及涉及的四个阶段。
基本原理电火花加工是通过在工件和电极之间施加高电压产生的强电场中，通过离子击穿和放电放大的作用，使工件表面的材料蒸发、熔化、氧化和脱落，从而实现对工件进行加工的一种方法。
电火花加工的基本原理可分为以下几个步骤：一、电极初始化电极初始化是电火花加工的第一个阶段，也是整个加工过程非常重要的一步。
在电极初始化阶段，电极与工件之间的间隙会被填充上介质，通常为绝缘油。
电极初始化的主要目的是为了保证加工过程中电极与工件之间的电气隔离，并提供离子形成通道所需的条件。
二、击穿阶段击穿阶段是电火花加工的第二个阶段。
在这个阶段，施加在电极和工件之间的高电压会导致液体介质中形成离子通道，并在高电场的作用下形成离子击穿。
离子通道的形成可以导致液相电导率的急剧增加，从而产生电流，使电火花放电得以发生。
三、脉冲放电阶段脉冲放电阶段是电火花加工的第三个阶段。
在击穿阶段之后，电火花会在电极和工件之间发生放电，产生强大的电流。
电火花放电的时间通常在几十微秒到几百微秒之间，而间歇时间则在几微秒到几毫秒之间。
通过周期性的充电和放电过程，电火花能够不断地冲击、腐蚀和剥离工件表面的材料。
四、冲击腐蚀阶段冲击腐蚀阶段是电火花加工的最后一个阶段，也是整个加工过程的主要阶段。
在这个阶段，电火花不断地冲击和腐蚀工件表面的材料，使其熔化、蒸发、氧化和脱落。
通过不断重复脉冲放电和冲击腐蚀过程，工件的形状和尺寸最终得以加工完成。
总结电火花加工以其高精度、无需机械接触、适用于硬质材料等优点在工业领域得到广泛应用。
在电火花加工的过程中，电极初始化、击穿阶段、脉冲放电阶段和冲击腐蚀阶段是不可或缺的四个阶段。
电火花加工技术第一章绪论1.1 电火花加工技术的的发展历程电火花加工是利用两极见脉冲放电时产生的电腐蚀现象，对材料进行加工的方法。
早在十九世纪，人们就发现了电器开关的触点开闭时，因为放电，使接触部位烧蚀，造成接触面的损坏。
这种放电引起的电极烧蚀现象叫做电腐蚀。
起初，电腐蚀被认为是有害的，为减少和避免这种有害的电腐蚀，人们一直在研究电腐蚀产生的原因和防止的办法。
当人们掌握了它的规律之后，便创造条件，转害为益，把电腐蚀用于生产中。
研究结果表明，当两极产生放电的过程中，放电通道瞬时产生大量的热，足以使电极材料表面局部熔化或汽化，并在一定条件下，熔化或汽化的部分能抛离电极表面，形成放电腐蚀的坑穴。
二十世纪四十年代初，人们进一步认识到，在液体介质中进行重复性脉冲放电时，能够对导电材料进行尺寸加工，因此，创立了“电火花加工法”。
电火花加工技术作为特种加工领域的重要技术之一，最早应用于二战时期折断丝锥取出时的加工。
随着人类进入信息化时代，电加工技术取得了突飞猛进的发展，可控性更高，数字化程度更好。
电火花加工技术经历了手动电火花加工、液压伺服、直流电机、步进电机、交流伺服电机等一系列过程。
控制系统也越来越复杂，从单轴数控到轴数控、再到多轴联动。
20世纪90年代初期，3轴电火花机在国内还是空白，主要是从日本和瑞士引进。
直到90年代中期，北京市电加工研究所才和日本沙迪克公司合作开始制造3轴电火花加工机，也可以说开始步入国内电火花加工机的真正快速发展轨道，后来在此基础上又生产研发了4轴4联动电火花加工机。
以该合作为例，可以看出北京市电加工研究所的消化吸收再创新的道路大概经历了以下几个阶段：首先制造主机，也就是机械部分，相对较为简单；此后是数控系统部分，可以理解为引进；之后是整个电源，是消化阶段。
经历这三个阶段之后是吸收，最后是再创新。
对电火花加工而言电火花成形机下一步的发展空间在精密微细和特殊材料两个方面。
特殊材料（如航空航天领域用的材料）专机，窄槽窄缝、异型腔的加工，精密模具等领域都是发展重点。
模具零件电火花加工概述模具零件电火花加工是一种通过电火花放电的方式，在模具零件表面切割形成所需形状的加工方法。
它是一种非接触性的加工方式，广泛应用于模具零件加工行业。
本文将介绍模具零件电火花加工的原理、工艺步骤以及一些注意事项。
一、原理模具零件电火花加工是利用电火花放电瞬间高温等离子态的效应，通过放电电极与工件之间频繁的放电，溶化并蚀刻工件表面，从而实现对工件进行精确加工的一种方法。
电火花放电加工的原理由以下几个关键步骤组成：1.放电开始：在电极之间建立一定的电压和电流，达到一定程度后，放电开始。
2.放电瞬间：放电开始后，形成高温等离子体，使电极和工件之间的液体材料溶化。
3.放电间歇：放电瞬间后，电压降低，等离子体消失，电极和工件之间形成间隙。
4.清割作用：在放电间歇过程中，通过电解液的冲洗和电极的震荡，将溶化后的材料带走。
二、工艺步骤模具零件电火花加工的工艺步骤如下：1.设计加工路径：根据零件的要求设计出相应的加工路径，包括切割深度、加工速度等参数。
2.准备工作：选取合适的电火花加工机床和电极，准备工件和电解液。
3.安装工件和电极：将工件固定在工作台上，并安装好电极。
4.设置参数：根据实际情况设置加工参数，包括放电电流、放电时间等。
5.启动加工：打开加工机床电源，启动加工程序，开始电火花加工。
6.监控加工过程：通过监控系统实时监测加工过程中的电流、电压等参数，及时调整加工参数。
7.完成加工：当加工路径加工完毕后，停止加工程序，取出零件进行检测。
三、注意事项在模具零件电火花加工过程中，需要注意以下几个事项：1.安全操作：加工过程中需戴好防护眼镜，避免火花飞溅引起伤害。
2.加工材料：需根据零件的材质选择合适的电解液和电极材料，以保证加工效果和加工速度。
3.加工路径设计：加工路径应合理设计，避免过多的切削道次，提高加工效率。
4.加工参数设置：根据实际情况和加工要求，合理设置加工参数，以获得较好的加工效果。
【教学课题】电火花加工的原理、特点及分类【教学目的】：1）、重点掌握电火花加工的物理本质；2）、掌握电火花线切割、成形加工的异同点。
3）、熟悉电火花加工的特点及其适用范围；【教学重点及难点】：电火花加工中一次放电现象所经过的过程【教学方法】：讲授、多媒体辅助教学等【教学准备】：多媒体课件【教学过程设想】：1、导入新课：通过电火花产品演示导入（提高学生学习的主动性、积极性及好奇心）2、讲授新课：讲授电火花的基本原理和基本工作过程后，播放电火花工作的全过程，进一步熟悉电火花加工的原理。
同时可使静态、抽象的概念动态、具体、直观化，进一步提高学生的学习兴趣。
3、突破难点：电火花加工中一次放电现象所经过的过程是本节的重点，通过多媒体播放，ppt课件展示讲解让学生掌握电火花加工的工作过程和原理。
4、知识拓展：课前布置学生查阅资料了解电火花加工及其应用领域，了解目前制造业的最新加工手段。
让学生以小组为单位查阅资料，课堂分享。
一次培养学生的自主学习能力，查阅资料能力，协作工作能力。
【教学时间】：1课时【教学过程】1.请一个小组展示收集的电火花加工零件，并做简单介绍。
引出问题：什么是电火花加工？2.新课讲授电火花加工（Electrical Discharge Machining,简称EDM）是通过工件和工具电极间的放电而有控制地去除工件材料，以及使材料变形、改变性能的特种加工。
其中成形加工适用于各种孔、槽模具，还可刻字、表面强化等；切割加工适用于各种冲模、粉末冶金模及工件，各种样板、磁钢及硅钢片的冲片，钼、钨、半导体或贵重金属。
（ppt课件）播放电火花加工视频（完整的加工过程,）基本原理一次电火花放电所经历的过程：电离—放电—热膨胀—抛金属—消电离图1-11—工件；2—脉冲电源；3—自动进给装置4—工具电极；5—工作液；6—过滤器；7—泵(ppt课件)电火花放电动画演示（ppt课件）电火花加工的物理本质电火花加工基于电火花腐蚀原理，是在工具电极与工件电极相互靠近时，极间形成脉冲性火花放电，在电火花通道中产生瞬时高温，使金属局部熔化，甚至气化，从而将金属蚀除下来。

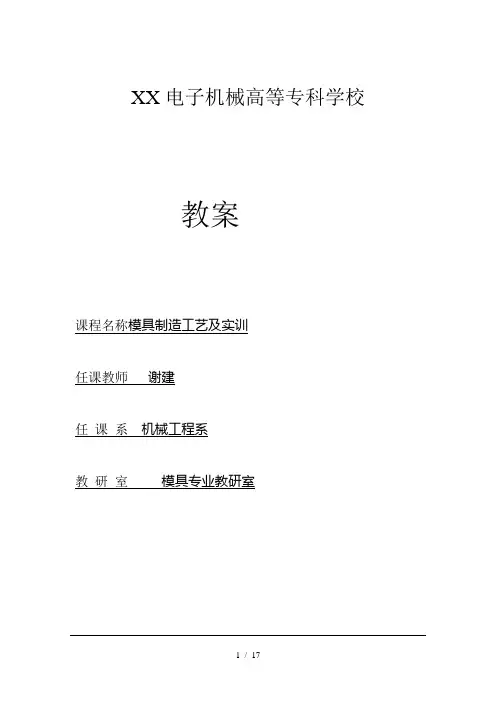

XX电子机械高等专科学校教案课程名称模具制造工艺及实训任课教师谢建任课系机械工程系教研室模具专业教研室第4章模具零件电火花加工电火花加工是在加工过程中，利用两极（工具电极和工件电极）之间不断产生脉冲性的火花放电，靠放电时局部、瞬时产生的高温把金属蚀除下来，以使零件的尺寸、形状和表面质量达到预定要求的加工方法。
电火花加工中工件和电极都会受到电腐蚀作用，只是两极的蚀除量不同，这种现象称为极性效应。
工件接正极的加工方法称为正极性加工；反之，称为负极性加工。
电火花放电加工按工具电极和工件的相互运动关系的不同，可以分为电火花穿孔成形加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字等。
其中，电火花穿孔成形加工和电火花线切割在模具加工中应用最广泛。
4.1电火花加工的基础知识4.1.1电火花加工的基本原理及必要条件1）工具电极和工件电极之间在加工时必须保持一定的间隙。
2）火花放电必须在一定绝缘性能的介质中进行。
3）放电点局部区域的功率密度足够高。
放电所产生的热量就足以使电极表面的局部金属瞬时熔化甚至汽化。
4）火花放电是瞬时的脉冲性放电。
5）在先后两次脉冲放电之间，应有足够的停歇时间，排除电蚀产物，使极间介质充分消电离，恢复介电性能，以保证每次脉冲放电不在同一点进行，避免发生局部烧伤现象，使重复性脉冲放电顺利进行4.1.2电火花加工的特点１、电火花加工中，加工材料的去除是靠放电时的热作用实现的，材料的可加工性主要取决于材料的导电特性及其热学特性，如熔点、沸点(汽化点)、比热容、热导率、电阻率等，而几乎与其力学性能(硬度、强度)无关，因此适合于加工难以切削加工的材料。
２、放电加工中，加工工具电极和工件不直接接触，没有机械加工中的切削力，因此适宜加工低刚度工件及微细加工。
由于可以简单地将工具电极的形状复制到工件上，因此特别适用于复杂表面形状的加工。
３、加工X围可小至几微米的小轴、孔、缝，大到几米的超大型模具和零件。
成都电子机械高等专科学校教案第4章模具零件电火花加工电火花加工是在加工过程中，禾u用两极（工具电极和工件电极）之间不断产生脉冲性的火花放电，靠放电时局部、瞬时产生的高温把金属蚀除下来，以使零件的尺寸、形状和表面质量达到预定要求的加工方法。
电火花加工中工件和电极都会受到电腐蚀作用，只是两极的蚀除量不同，这种现象称为极性效应。
工件接正极的加工方法称为正极性加工；反之，称为负极性加工。
电火花放电加工按工具电极和工件的相互运动关系的不同，可以分为电火花穿孔成形加工、电火花线切割、电火花磨削、电火花展成加工、电火花表面强化和电火花刻字等。
其中，电火花穿孔成形加工和电火花线切割在模具加工中应用最广泛。
4.1电火花加工的基础知识4.1.1电火花加工的基本原理及必要条件1 ）工具电极和工件电极之间在加工时必须保持一定的间隙。
2）火花放电必须在一定绝缘性能的介质中进行。
3）放电点局部区域的功率密度足够高。
放电所产生的热量就足以使电极表面的局部金属瞬时熔化甚至汽化。
4）火花放电是瞬时的脉冲性放电。
5）在先后两次脉冲放电之间，应有足够的停歇时间，排除电蚀产物，使极间介质充分消电离，恢复介电性能，以保证每次脉冲放电不在同一点进行，避免发生局部烧伤现象，使重复性脉冲放电顺利进行4.1.2电火花加工的特点1、电火花加工中，加工材料的去除是靠放电时的热作用实现的，材料的可加工性主要取决于材料的导电特性及其热学特性，如熔点、沸点（汽化点）、比热容、热导率、电阻率等, 而几乎与其力学性能（硬度、强度）无关，因此适合于加工难以切削加工的材料。
2、放电加工中，加工工具电极和工件不直接接触，没有机械加工中的切削力，因此适宜加工低刚度工件及微细加工。
由于可以简单地将工具电极的形状复制到工件上，因此特别适用于复杂表面形状的加工。
3、加工范围可小至几微米的小轴、孔、缝，大到几米的超大型模具和零件。
4、电火花加工的局限性在于：用于导电材料的加工；一般加工速度较慢；存在电极损耗。
4.1.3电火花加工的微观过程1. 极间介质的击穿与放电图4.1.4矩形波脉冲放电时的电压（u）和电流（i）波形2. 能量的转换、分布与传递3. 电极材料的抛出4. 极间介质的消电离4.1.4电火花加工常用术语和符号1）工具电极2）放电间隙3）脉冲电源4）伺服进给系统5）工作液介质6）电蚀产物7）电规准电参数8）脉冲宽度t i （⑹9）脉冲间隔t o （⑹10）放电时间（电流脉宽）t e （⑹11）击穿延时t d （阳）12）脉冲周期t p （⑹13）开路电压（空载电压）或峰值电压u i（V）14）加工电流I（A ）15）峰值电流i e（A）16）正、负极性加工17）放电状态18）加工速度V w （mm3/min ）或V m （g/min）19）损耗速度V E（mm3/min 或g/min ）4.2 电火花成形加工4.2.1 电火花成形加工机床图 4.2.1 所示的电火花成形加工机床通常包括：床身、立柱、工作台及主轴头等主机部分；液压泵（油泵）、过滤器、各种控制阀、管道等工作液循环过滤系统；脉冲电源、伺服进给（自动进给调节）系统和其他电气系统等电源箱部分。
4.2.2 电火花成形加工的控制参数和主要影响因素1、影响工件的加工速度、工具电极的损耗速度的主要因素（ 1 ）极性效应的影响在用短脉冲加工时，正极材料的蚀除速度大于负极材料的蚀除速度，这时工件应接正极；当采用长脉冲加工时，质量和惯性大的正离子将有足够的时间加速，到达并轰击负极表面，由于正离子的质量大，对负极表面的轰击破坏作用强，故采用长脉冲时负极的蚀除速度要比正极大，工件应接负极。
（2）工具电极材料的影响铜钨、银钨合金等复合材料，熔点高，并且导热性好，因而电极损耗小，但也由于成本高且机械加工比较困难，一般只在少数的超精密电火花加工中采用。
故常用的是纯铜和石墨，这两种材料在宽脉冲粗加工时都能实现低损耗。
铜的熔点虽然低，但其导热性好，会使电极表面保持较低温度从而减少损耗。
纯铜不易产生电弧，在较困难的条件下也能实现稳定加工；精加工时比石墨电极损耗小，易于加工成精密、微细的花纹，采用精微加工能达到R a1.25呵的表面粗糙度；用过的电极经锻造后还可加工为其他形状的电极，材料利用率高。
但纯铜的机械加工性能不如石墨好。
石墨电极的优点是：机械加工成形容易（但不易做成精密、微细的花纹）；电火花加工的性能也很好，在长脉冲粗加工时能吸附游离的碳来补偿电极的损耗，因此目前已广泛用做型腔粗加工的电极。
缺点是石墨电极容易产生电弧烧伤现象。
（3）电参数的影响提高电蚀量和生产率的途径：1）减小脉冲间隔，提高脉冲频率；2）增加放电电流及脉冲宽度，增加单个脉冲能量。
3. 影响工件加工精度的主要因素（1）放电间隙的大小（2）工具电极的损耗4. 影响工件表面质量的主要因素（1）表面粗糙度对表面粗糙度影响最大的是单个脉冲能量。
（2）表面力学性能电火花表面由于瞬间的先热胀后冷缩，因此加工后的表面存在残余拉应力，使抗疲劳强度减弱，比机械加工表面低了许多。
采用回火热处理来降低残余拉应力，或进行喷丸处理把残余拉应力转化为压应力，能够提高其耐疲劳性能。
4.2.3 电火花成形加工工具电极的设计与制造1. 对电极的技术要求1）电极的几何形状要和模具型孔或型腔的几何形状完全相同，其尺寸大小根据模具型孔或型腔的尺寸及公差、放电间隙的大小、凸模与凹模配合间隙来决定。
2）电极的尺寸精度不低于IT7 级精度。
3）电极的表面粗糙度应在R a0.63〜1.25 ^m以上，如果采用铸铁或铸铜时，表面不能有砂眼。
4）各表面的平行度，100 mm 长度内不能大于0.01〜0.02mm。
5）电极加工成形后变形小，具有一定强度。
2、电极材料常用的电极材料有：铸铁、钢、纯铜、黄铜、铜钨合金、银钨合金、石墨等。
这些材料的性能见表 4.2.2 所示。
3、电极的结构形式常用的电极结构有下列几种形式：（1）整体电极（2）组合电极1 ）分解式电极2）镶拼式电极4、电极尺寸的确定（1）电极横截面尺寸的确定1）按凹模尺寸和公差确定电极横截面尺寸如图4.2.9所示为凹模型孔不同部位的尺寸公差标注。
其相应部位电极横截面尺寸的计算公式如下：a （A 2S ）0b(B2S)0c Cr i(R i S)0「2(R2S)0a [A 2(S Z/2)]0b [B 2(S Z/2)]0c Cr i [R i (S Z/2)]。
D [R2 (S Z/2)]0值（Z/2 - S）,电极横截面尺寸计算公式如下:a [A 2(Z/2 S)]0b [B 2(Z/2 S)]0c Cr i [R i (Z/2 S)]0D [R2 （Z/2 S）]0以上式中：S――单面放电间隙；Z/2 ――凸模、凹模单边间隙；2）按凸模尺寸和公差确定电极横截面尺寸于凹模、凸模配合间隙的不同又存在三种情况：①凸模、凹模单边配合间隙等于放电间隙（完全相同，电极公差取凸模公差△的1/2~2/3。
②凸模、凹模单边配合间隙小于放电间隙（一个值（S- Z/2）,电极横截面尺寸计算公式如下:图4210所示为凸模尺寸及公差标注，由Z/2 = S）:电极横截面尺寸和凸模截面尺寸Z/2 v S）:电极应按凸模四周每边均匀缩小③凸模、凹模配合间隙大于放电间隙（Z/2 >S）,电极应按凸模四周每边均匀放大一个图4.2.9凹模尺寸及公差标注图4.2.10凸模尺寸及公差标注8电极制造公差，通常取模具公差△的 1/2〜2/3，并按“入体原则” 标注。
（2）电极长度的确定在电极长度确定方面， 穿孔加工与型腔加工是不同的， 穿孔加工只计算电极长度， 而型腔加工还须考虑各纵截面的形状和尺寸。
1）穿孔加工电极长度的确定图4.2.11所示为穿孔加工用电极长度。
电极长度按下式计算：L L 1 L 2t 1.3~1.8T 12）型腔加工电极纵截面尺寸的确定 底部的形状和尺寸并考虑放电间隙而确定。
也有所不同。
图4.2.12所示为加工型腔时,H ' HR 1 R 1 S R 2 R 2 S1B B 2Stan (90)/25、电极的制造 （1） 机械加工方法机械加工电极除采用一般的加工方法外，已广泛采用成形磨削。
对于纯铜、黄铜一类的电极，由于不能用成形磨削加工，一般可用仿形刨床加工而成， 并经钳工锂削进行最后修整。
（2） 电极与凸模联合成形磨削当电极材料为铸铁时， 电极与凸模常用环氧树脂等胶合在一起， 如图4.2.13所示。
但对 于截面积较小的工件则不易粘牢， 为防止在磨削过程中发生电极或凸模脱落， 可采用锡焊或 机械方法使电1.6 ~2.0 T T 2型腔加工电极纵截面的形状和尺寸，应根据型腔 对型腔底部不同部位的尺寸，其电极的尺寸计算 电极纵截面尺寸，尺寸的计算如下：极与凸模连接在一起。
当电极材料为钢时，可把凸模加长些，将其作电极。
即把电极和凸模做成一个整体。
电极与凸模联合成形磨削，其共同截面的公称尺寸应直接按凸模的公称尺寸进行磨削，公差取凸模公差的1/2〜1/3。
当凸、凹模的配合间隙等于放电间隙时，正好适用磨削后电极的轮廓尺寸与凸模完全相同的情况。
当凸、凹模的配合间隙小于放电间隙时，电极的轮廓尺寸应小于凸模的轮廓尺寸。
则可用化学腐蚀法将电极尺寸缩小至设计尺寸。
腐蚀的方法为：将干净的电极垂直浸入腐蚀剂中，根据其腐蚀速度的大小，每隔一定的时间后取出，测量其尺寸是否符合要求，若尺寸仍偏大时应继续侵入，直到适合为止。
当凸、凹模的配合间隙大于放电间隙时，电极的轮廓尺寸应大于凸模的轮廓尺寸，则需用电镀法将电极扩大到设计尺寸。
（3）电极制造常用工艺电极制造常用工艺一般可按下述工序进行：1 ）刨（或铣）：按图样要求刨或铣所要求的形状电极毛坯（若是圆形可车削），按最大外形尺寸留1mm 左右精加工余量。
2）平磨：在平面磨床上磨两端面及相邻两侧面（对铜及石墨电极应在小台钳上，用刮研的方法刮平或磨平）。
3）划线：按图样要求在划线平台上划线。
4）刨（或铣）：按划线轮廓，在刨床或铣床上加工成形，并留有0.2〜0.4mm 的精加工余量。
形状复杂的可适当加大，但不超过0.8mm。
5）钳工：钻、攻电极装夹螺孔。
6）热处理：指采用钢电极时，按图样要求淬火。
7）精加工电极：对于铸铁或钢电极，在有条件的情况下，可用成形磨削加工成形；而对于铜电极，可在仿形刨床上进行仿刨成形。
8）化学腐蚀或电镀：指电极与凸模联合加工（或阶梯电极）时，对小间隙模具采用化学腐蚀，对大间隙模具采用电镀。
9）钳工修整：指对铜电极的精修成形。
（4）由线切割加工电极除用机械方法制造电极以外，在比较特殊需要的场合下也可用线切割加工电极。
（5）石墨电极的加工石墨电极是电火花型腔加工中最常用的电极之一。
