LED倒装技术及工艺流程分析倒装技术的工艺流程主要包括以下几个步骤：1.准备工作：首先需要准备好所需的LED芯片、PCB板、胶水、连接线等材料和设备，搭建好倒装工作台，并确认好芯片的正负极。
2.倒装工艺：将LED芯片通过电镀方式倒装到PCB上，具体工艺步骤如下：a.选择合适的胶水：根据实际需求选择合适的胶水，一般选用导热胶水或者导热硅胶进行倒装。
b.PCB加工：将PCB板经过必要的加工，包括金手指加工、焊盘/焊针喷镀锡、背面铜箔除锡等。
c.胶水上料：将胶水注入到机械注胶机中，通过专用的胶嘴将胶水点涂在PCB的焊点位置上。
d.LED芯片贴附：将LED芯片按照正负极方向和间距要求贴附到胶水涂抹的位置上，保证LED芯片与焊盘对应。
可以通过自动定位系统或者手工进行贴附。
e.固化胶水：将贴附好的LED芯片的背面放到硅胶材料或者专用的固化设备中，进行胶水的固化。
f.焊接连接线：将连接线焊接到LED芯片的正负极，一般采用无铅焊接方式。
3.测试与包装：在完成倒装过程后，对LED芯片进行测试，检测其亮度、色彩等参数是否符合要求。
通过自动或者手动测试设备进行测试。
如果有不合格的芯片，需进行更换或修复。
最后，按照客户要求进行产品包装。
倒装技术相比传统的LED贴片技术有如下优势：1.提高亮度：倒装技术可以减少PCB与LED芯片之间的电阻，提高LED灯的亮度和显示屏的像素密度。
2.降低热阻：通过使用导热胶水或者导热硅胶，可以有效地将LED芯片的热量传导到PCB板上，降低LED芯片的工作温度，提高产品的可靠性和寿命。
3.减小尺寸：倒装技术可以使LED芯片直接贴附在PCB板上，减小了整体产品的体积和厚度。
4.提高可靠性：倒装技术可以减少LED与PCB之间的线路长度，减少线路电阻，提高了产品的抗电磁干扰能力和可靠性。
5.降低生产成本：倒装技术可以提高LED灯条和显示屏的制造效率，降低生产成本。
总之，LED倒装技术是一种先进的LED封装技术，通过倒装方法将LED芯片直接连接到PCB上，可以提高亮度、降低热阻、减小尺寸、提高可靠性等优势。
倒装键合（Flip Chip）工艺及设备解决方案前言：倒装芯片在产品成本、性能及满足高密度封装等方面体现出优势，它的应用也渐渐成为主流。
由于倒装芯片的尺寸小，要保证高精度高产量高重复性，这给我们传统的设备及工艺带来了挑战。
器件的小型化高密度封装形式越来越多，如多模块封装（ MCM ）、系统封装（ SiP ）、倒装芯片（ FC=Flip-Chip ）等应用得越来越多。
这些技术的出现更加模糊了一级封装与二级装配之间的界线。
毋庸置疑，随着小型化高密度封装的出现，对高速与高精度装配的要求变得更加关键，相关的组装设备和工艺也更具先进性与高灵活性。
由于倒装芯片比BGA或CSP具有更小的外形尺寸、更小的球径和球间距，它对植球工艺、基板技术、材料的兼容性、制造工艺，以及检查设备和方法提出了前所未有的挑战。
一．倒装芯片焊接的概念倒装芯片焊接（Flip-chip Bonding）技术是一种新兴的微电子封装技术，它将工作面（有源区面）上制有凸点电极的芯片朝下，与基板布线层直接键合。
一般来说，这类器件具备以下特点：1. 基材是硅；2. 电气面及焊凸在器件下表面；3. 球间距一般为 4-14mil 、球径为 2.5-8mil 、外形尺寸为 1 -27mm ；4. 组装在基板上后需要做底部填充。
其实，倒装芯片之所以被称为“倒装”，是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的芯片电气面朝上（图1），而倒装芯片的电气面朝下（图2），相当于将前者翻转过来，故称其为“倒装芯片”。
在圆片（Wafer）上芯片植完球后（图3），需要将其翻转，送入贴片机以便于贴装，也由于这一翻转过程而被称为“倒装芯片”。
图1图2图3倒装芯片在1964年开始出现，1969年由IBM发明了倒装芯片的C4工艺（Controlled Collapse Chip Connection可控坍塌芯片联接）。
倒装焊与芯片级封装技术的研究引言芯片级封装技术在现代电子行业中起着重要的作用。
随着科技的发展和电子产品的普及，对封装技术也提出了更高的要求。
本文将重点讨论倒装焊和芯片级封装技术，并探讨它们在电子行业中的研究和应用。
倒装焊技术倒装焊技术是一种将芯片颠倒安装在基板上的封装技术。
与传统的芯片安装方法相比，倒装焊技术具有更小的封装尺寸、更好的散热性能和更低的电阻值。
工艺流程倒装焊技术的工艺流程包括以下几个步骤：1.芯片准备：将芯片进行清洁和测试，并进行必要的修复和校正。
2.基板准备：将基板进行清洁，并在需要焊接的位置上涂覆焊接剂。
3.焊接：将芯片放置在基板上，并使用热风枪或烙铁进行焊接。
4.封装测试：对焊接后的芯片进行测试，确保其质量和性能达到要求。
应用领域倒装焊技术广泛应用于电子设备中，特别是在需要小尺寸、高性能和高可靠性的产品中，如智能手机、平板电脑、电子手表等。
芯片级封装技术芯片级封装技术是将芯片和封装在一个单个封装中的技术。
它通过多个工艺步骤来实现芯片封装，以提高封装的紧凑性和可靠性。
工艺流程芯片级封装技术的工艺流程包括以下几个步骤：1.芯片准备：将芯片进行清洁和测试，并进行必要的修复和校正。
2.封装材料准备：选择合适的封装材料，并将其切割成适当的尺寸和形状。
3.芯片粘贴：将芯片粘贴在封装材料上，并使用特殊的粘合剂进行固定。
4.焊接：将封装后的芯片与基板进行焊接，以完成封装。
5.封装测试：对封装后的芯片进行测试，确保其质量和性能达到要求。
应用领域芯片级封装技术广泛应用于集成电路和微电子领域。
它可以在电子产品中实现更小、更轻、更可靠的封装，同时提高芯片的性能和功耗效率。
技术研究与未来发展倒装焊和芯片级封装技术在电子行业中已经得到广泛应用，并不断进行技术研究和创新。
一些研究方向包括：1.封装材料的研究：通过研究和开发新型的封装材料，提高封装的可靠性和耐用性。
2.封装工艺的优化：通过优化封装工艺步骤，提高封装过程的效率和准确性。
凸点芯片倒装焊接技术及可靠性测试目录一、倒装焊工艺的选择随着轻量化、薄型化、小型化、I/O 端数的增加以及功能多样化的发展，传统的封装技术已不能满足高密度的要求。
倒装互连技术的发展为高密度封装带来了希望。
倒装技术与传统引线键合互连技术相比具有明显的优势，主要表现在以下几个方面：（1）尺寸小、薄，重量更轻；（2）密度更高，使用倒装焊技术能增加单位面积内的I/O 数量；（3）性能提高，短的互连减小了电感、电阻以及电容，信号完整性、频率特性更好；（4）散热能力提高，倒装芯片没有塑封体，芯片背面可用散热片等进行有效的冷却，使电路的可靠性得到提高；倒装焊技术中关键工艺有四个，它们分别是UBM 制备、凸点制备、倒装焊和底部填充技术，它们直接决定着倒装产品质量的好坏。
UBM的制备多层金属膜UBM（Under Bump Metallurgy）是在芯片上的Al 焊盘与凸焊点之间的一层金属化层，目的是使芯片与基板互连工艺更容易实现、互连可靠性更高。
UBM必须与Al 焊盘及凸焊点间形成良好的欧姆接触、必须能够保证凸点或焊接材料不直接与Al 焊盘接触，以使连接材料有良好的黏附性能和机械性能，并确保优良的电性能和导热性能。
UBM通常由黏附层、扩散阻挡层和浸润层等多层金属膜组成。
UBM 在进行焊料回流或焊点退火等高温处理时，能够保证凸焊点材料不会穿透UBM而进入下面的Al 焊盘中。
铝焊盘上蒸发/溅射多层金属，粘附层Cr 、扩散层Cu、阻挡层Au凸点的制备倒装焊（Flip Chip）中的首个凸点制备技术是IBM公司的C4 工艺（Controlled Collaps Chips Connection）。
凸点由蒸发的薄膜金属制成。
随工艺技术和设备的发展，满足不同产品的需求，凸点制备工艺方法越来越多，当前比较常见的方法有1. 钉头法、2.蒸发/溅射法、3. 化学镀法、4.模板印刷法、5.电镀法、6.置球凸点法（SB2 - Jet）等。
LED倒装工艺流程分析LED（Light Emitting Diode）倒装工艺是指在LED芯片的背面倒装贴合导热基板的一种制造工艺。
倒装工艺可以提高LED芯片的散热性能，使LED灯具具有更高的光效和寿命。
以下是LED倒装工艺的主要流程：1.材料准备：LED芯片、导热胶、导热基板等材料需要提前准备好。
2.芯片背面处理：LED芯片需要经过清洗、磨砂和去膜等处理，以确保背面的平整和清洁度，以利于倒装和导热。
3.倒装机操作：将预先涂有导热胶的导热基板置于倒装机的工作台上，并进行定位。
然后将处理过的LED芯片背面面朝上放置在基板的对应位置上。
4.压力和温度控制：倒装机会施加适当的压力将LED芯片和导热胶贴合到导热基板上，并通过加热使导热胶固化。
压力和温度的控制非常重要，过高的压力或温度都可能会导致芯片损坏或背面不平整。
5.质量检验：完成倒装后的LED芯片需要进行质量检验，主要包括外观检查、电性能测试和光性能测试等。
确保倒装后的LED芯片符合规定的质量要求。
6.终检包装：合格的倒装LED芯片会进行终检，并进行包装，以保护芯片不受损。
通常采用塑料垫片和防静电袋的包装方式。
以上是LED倒装工艺的主要流程。
根据实际情况，还可以根据需要添加或调整工艺步骤。
1.散热性能好：倒装后LED芯片可以直接与导热基板接触，通过导热胶的导热性能，有效地提高LED芯片的散热性能，延长LED灯具的使用寿命。
2.光效提升：通过倒装工艺，LED芯片的背面可以减少不被光线利用的误差，光效可以得到进一步提升。
3.安装方便：倒装工艺可以减少LED灯具的体积，使其更易于安装在各种灯具内。
4.可靠性高：倒装工艺可以增加LED灯具的可靠性，减少芯片与基板之间的电连接线路的损坏和断电等问题。
然而，LED倒装工艺也存在一定的缺点，比如制程复杂、成本较高等问题。
因此，在实际应用中，需要根据实际需求和预算进行选择。
总而言之，LED倒装工艺是一种具有良好散热性能和高光效的制造工艺。

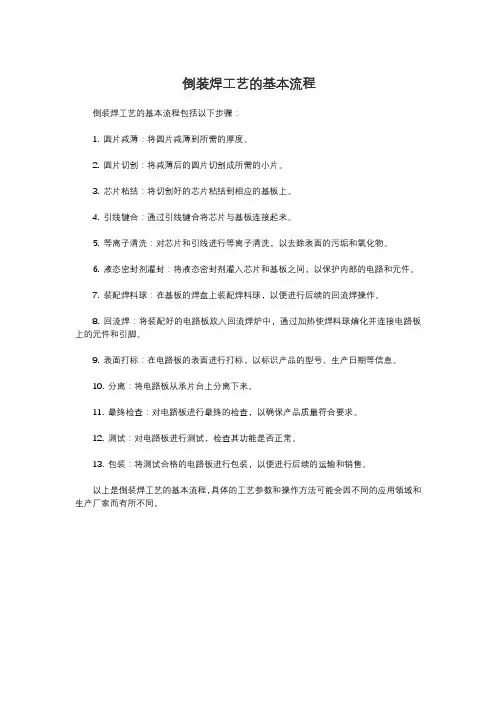

倒装焊工艺的基本流程
倒装焊工艺的基本流程包括以下步骤：
1. 圆片减薄：将圆片减薄到所需的厚度。
2. 圆片切割：将减薄后的圆片切割成所需的小片。
3. 芯片粘结：将切割好的芯片粘结到相应的基板上。
4. 引线键合：通过引线键合将芯片与基板连接起来。
5. 等离子清洗：对芯片和引线进行等离子清洗，以去除表面的污垢和氧化物。
6. 液态密封剂灌封：将液态密封剂灌入芯片和基板之间，以保护内部的电路和元件。
7. 装配焊料球：在基板的焊盘上装配焊料球，以便进行后续的回流焊操作。
8. 回流焊：将装配好的电路板放入回流焊炉中，通过加热使焊料球熔化并连接电路板上的元件和引脚。
9. 表面打标：在电路板的表面进行打标，以标识产品的型号、生产日期等信息。
10. 分离：将电路板从承片台上分离下来。
11. 最终检查：对电路板进行最终的检查，以确保产品质量符合要求。
12. 测试：对电路板进行测试，检查其功能是否正常。
13. 包装：将测试合格的电路板进行包装，以便进行后续的运输和销售。
以上是倒装焊工艺的基本流程，具体的工艺参数和操作方法可能会因不同的应用领域和生产厂家而有所不同。
倒装芯片封装技术倒装芯片封装技术：将芯片翻转封装的革命性进展引言：随着电子科技的迅猛发展，芯片封装技术也在不断创新。
其中，倒装芯片封装技术作为一项重要的进展，在电子产品设计与制造方面发挥着重要作用。
本文将以倒装芯片封装技术为中心，探讨其原理、发展历程以及在电子领域中的广泛应用。
一、倒装芯片封装技术的原理倒装芯片封装技术，顾名思义，即将芯片翻转后进行封装。
传统的封装方式是将芯片正面朝上，通过焊接或粘接等方式固定在基板上，然后进行封装。
而倒装芯片封装技术则是将芯片翻转180度，使其背面朝上，并通过金线或导电胶等方式与基板连接。
倒装芯片封装技术的核心在于解决芯片尺寸不断减小和功耗不断增加的矛盾。
芯片尺寸的不断缩小使得传统封装方式难以满足对电路布局的要求，而倒装技术使得芯片尺寸最小化，并且能够更好地进行布局，提高电路的性能。
此外，倒装芯片封装技术还能够提高散热效果，减少功耗，提高芯片的可靠性。
二、倒装芯片封装技术的发展历程倒装芯片封装技术起源于1960年代，当时主要用于高可靠性的军事和航天设备中。
随着电子产品的普及和成本的降低，倒装芯片封装技术逐渐应用于民用产品中。
在过去的几十年中，倒装芯片封装技术经历了多次的改进和创新，使得其在电子领域中得到了广泛应用。
在倒装芯片封装技术的发展历程中，主要有以下三个阶段：1.金线倒装封装技术：最早的倒装封装技术采用金线进行芯片与基板之间的连接，这种方式简单、可靠，但是金线间距有限，不适用于高密度集成电路的封装。
2.焊接倒装封装技术：为了解决金线倒装封装技术的局限性，人们引入了焊接倒装封装技术。
这种技术采用焊料将芯片与基板焊接在一起，相比金线倒装技术，焊接倒装技术能够实现更高的密度和更好的散热效果。
3.导电胶倒装封装技术：近年来，随着导电胶技术的成熟，导电胶倒装封装技术成为了倒装芯片封装的主流技术。
导电胶能够实现更高的密度、更低的电阻和更好的散热性能，同时还能够简化制造工艺和降低成本。
倒装封装（FC）方案背景与目标随着中国半导体产业的快速发展，传统封装技术已无法满足市场对高性能、高可靠性产品的需求。
倒装封装（FC）技术作为第三代封装技术，具有高密度、高性能、低成本等优势，成为产业结构改革的重要方向。
本方案旨在推广倒装封装技术在中国的应用，促进半导体产业的发展。
工作原理倒装封装（FC）技术是一种基于芯片底部连接的封装方法。
通过在芯片底部制作凸点，实现与基板的连接。
该技术可实现更高的I/O密度、更短的连接距离和更好的电性能。
此外，FC技术还具有高可靠性和低成本的优点。
实施计划步骤1.技术研究与开发（R&D）: 首先，进行必要的技术研究与开发，包括凸点制作、芯片与基板连接技术、底部填充材料等关键技术。
2.设备采购与调试: 根据技术要求，采购相应的生产设备，并进行调试与验证，确保设备的稳定性和可靠性。
3.小批量试产: 在技术验证通过后，进行小批量试产，进一步验证生产流程和产品性能。
4.大规模量产: 在小批量试产成功后，进行大规模量产，以满足市场需求。
5.持续改进与优化: 根据市场反馈和生产数据，不断优化生产工艺和流程，提高产品质量和生产效率。
适用范围倒装封装技术适用于多种领域，如移动通信、汽车电子、云计算等。
特别是对于高性能、高可靠性、低成本的产品需求，倒装封装具有显著优势。
创新要点1.凸点制作技术创新: 开发适用于倒装封装的凸点制作技术，实现高密度、高性能的连接。
2.材料选择与优化: 选择合适的底部填充材料和其他相关材料，确保产品的可靠性和性能。
3.生产流程优化: 通过工艺研究和设备调试，实现生产流程的优化，提高生产效率和产品质量。
4.市场推广与应用拓展: 加强与客户的沟通和合作，将倒装封装技术推广到更多领域和应用场景。
预期效果预计通过本方案的实施，可以带来以下预期效果：1.提高半导体产业的技术水平和竞争力；2.促进中国半导体产业的结构改革和升级；3.满足市场对高性能、高可靠性产品的需求；4.提高企业的生产效率和产品质量；5.增强中国半导体产业的国际竞争力。
倒装键合（Flip Chip）工艺及设备解决方案前言：倒装芯片在产品成本、性能及满足高密度封装等方面体现出优势，它的应用也渐渐成为主流。
由于倒装芯片的尺寸小，要保证高精度高产量高重复性，这给我们传统的设备及工艺带来了挑战。
器件的小型化高密度封装形式越来越多，如多模块封装（ MCM ）、系统封装（ SiP ）、倒装芯片（ FC=Flip-Chip ）等应用得越来越多。
这些技术的出现更加模糊了一级封装与二级装配之间的界线。
毋庸置疑，随着小型化高密度封装的出现，对高速与高精度装配的要求变得更加关键，相关的组装设备和工艺也更具先进性与高灵活性。
由于倒装芯片比BGA或CSP具有更小的外形尺寸、更小的球径和球间距，它对植球工艺、基板技术、材料的兼容性、制造工艺，以及检查设备和方法提出了前所未有的挑战。
一．倒装芯片焊接的概念倒装芯片焊接（Flip-chip Bonding）技术是一种新兴的微电子封装技术，它将工作面（有源区面）上制有凸点电极的芯片朝下，与基板布线层直接键合。
一般来说，这类器件具备以下特点：1. 基材是硅；2. 电气面及焊凸在器件下表面；3. 球间距一般为 4-14mil 、球径为 2.5-8mil 、外形尺寸为 1 -27mm ；4. 组装在基板上后需要做底部填充。
其实，倒装芯片之所以被称为“倒装”，是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的芯片电气面朝上（图1），而倒装芯片的电气面朝下（图2），相当于将前者翻转过来，故称其为“倒装芯片”。
在圆片（Wafer）上芯片植完球后（图3），需要将其翻转，送入贴片机以便于贴装，也由于这一翻转过程而被称为“倒装芯片”。
图1图2图3倒装芯片在1964年开始出现，1969年由IBM发明了倒装芯片的C4工艺（Controlled Collapse Chip Connection可控坍塌芯片联接）。
过去只是比较少量的特殊应用，近几年倒装芯片已经成为高性能封装的互连方法，它的应用得到比较广泛快速的发展。
目前倒装芯片主要应用在Wi-Fi、SiP、MCM、图像传感器、微处理器、硬盘驱动器、医用传感器，以及RFID等方面（图4）。
图4二．倒装芯片焊接的特点与传统的引线键合技术（Wire Bonding）相比,倒装芯片焊接技术键合焊区的凸点电极不仅仅沿芯片四周边缘分布，而是可以通过再布线实现面阵分布。
因而倒装芯片焊接技术具有如下优点：（1）尺寸小、薄，重量更轻；（2）密度更高，使用倒装焊技术能增加单位面积内的 I/O 数量；（3）性能提高，短的互连减小了电感、电阻以及电容，信号完整性、频率特性更好；（4）散热能力提高，倒装芯片没有塑封体，芯片背面可用散热片等进行有效的冷却，使电路的可靠性得到提高；（5）倒装凸点等制备基本以圆片、芯片为单位，较单根引线为单位的引线键合互连来讲，生产效率高，降低了批量封装的成本。
三．倒装芯片焊接的工艺流程倒装芯片焊接的一般工艺流程为（1）芯片上凸点制作;（2）拾取芯片;（3）印刷焊膏或导电胶;（4）倒装焊接（贴放芯片）;（5）再流焊或热固化(或紫外固化);（6）下填充。
如图五。
图5倒装芯片焊接混合工艺流程四．倒装芯片焊接的关键技术芯片上制作凸点和芯片倒装焊工艺是推广倒装芯片焊接的技术关键。
（1）凸点制作凸点制作工艺很多,如蒸发/溅射法、焊膏印刷-回流法、化镀法、电镀法、钉头法、置球凸点法（SB2-Jet）等。
各种凸点制作工艺各有其特点，关键是要保证凸点的一致性。
特别是随着芯片引脚数的增多以及对芯片尺寸缩小要求的提高，凸点尺寸及其间距越来越小，制作凸点时又不能损伤脆弱的芯片。
现在主流应用的凸点制作方法是印刷/转写—搭载—回流法。
该方法是通过网板印刷或针转写的方式把助焊剂涂到芯片表面后，通过搭载头把锡球放置到涂有助焊剂得焊点上，再进入回转炉固化。
（2）倒装焊倒装技术主要有熔焊、热压焊、超声焊、胶粘连接等。
现在应用较多的有热压焊和超声焊。
热压焊接工艺要求在把芯片贴放到基板上时，同时加压加热。
该方法的优点是工艺简单，工艺温度低，无需使用焊剂，可以实现细间距连接；缺点是热压压力较大，仅适用于刚性基底(如氧化铝或硅)，基板必须保证高的平整度，热压头也要有高的平行度。
为避免半导体材料受到不必要的损害，设备施加压力要有精确的梯度控制能力。
（注：上海微松的设备针对此科目，有可编程控制的梯度设计能力）超声热压焊是将超声波应用在热压连接中，使焊接过程更加快速。
超声波的引入使连接材料迅速软化，易于实现塑性变形。
热超声的优点是可以降低连接温度，缩短加工处理的时间。
缺点是可能在硅片上形成小的凹坑，主要是由于超声震动过强造成的。
该方法主要适用于金凸点、镀金焊盘的组合。
五．上海微松公司提供的倒封装相关设备(一)全自动/半自动植球机（Ball Attachment）以半自动为例，针对手动上料的基板，用图像处理系统进行定位，用针转写的方式涂助焊剂，然后把球搭载在基板的相应位置。
（1）手动把基板放到基板放料台上。
基板用真空吸着固定后，图像处理系统的镜头移动，对基板的位置进行认识。
（2）根据图像处理系统的认识数据进行助焊剂的转写。
（3）通过供球转动机构，将球均匀地放置在预埋治具单元上，搭载头到预埋治具单元中采用真空方式吸取球。
（4）对吸着后是否多球、少球进行检查。
（5）根据图像处理系统的认识数据进行位置补正，植球。
通过精确控制的压力和位置以及加振动作，保证球准确安定的搭载到基板上。
（6）植球结束，通知操作人员手动取下基板。
(二)半自动倒装焊机（Flip-Chip Bonder）半自动型低成本倒装焊机，通过人眼把搭载平台上放置的基板的标志点与搭载头吸着的芯片的标志点对齐后，通过热压着的方式键合。
特点：1.在同一画面上对位芯片和基板的位置、用手动方式实现了极高的Bonding位置搭载精度。
最高可实现±1μm的对位精度。
2.Bonding过程的参数数据可以通过图形显示并存储在PLC中待离线编辑处理。
可实现可编程阶梯式力控制。
3.根据需要交换TOOL、可以实现BGA/CSP/SIP/MCM等的各种封装。
主要技术规格：基板尺寸：最大5０×5０mmCHIP尺寸：最大２０×２０㎜Ｘ・Ｙ・θ轴驱动源：手动Ｚ轴驱动： AC伺服电机＋滚珠丝杠搭载精度：±3μm以下(搭载精度与治具精度有关) HEAD加热方式：陶瓷加热器加热，最大400度。
STAGE加热方式：不间断电加热器加热加压力：最大３００N六．倒装芯片的PCB贴装技术倒装芯片已经成为小型I/O应用有效的互连解决方案。
随着微型化及人们已接受SiP应用，倒装芯片被视为各种针脚数量低的应用的首选方法。
从整体上看，其在低端应用和高端应用中的采用，根据TechSearch International Inc对市场容量的预计，焊球凸点倒装芯片的年复合增长率（CAGR）将达到31%。
倒装芯片应用的直接驱动力来自于其优良的电气性能，以及市场对终端产品尺寸和成本的要求。
在功率及电信号的分配，降低信号噪音方面表现出色，同时又能满足高密度封装或装配的要求。
可以预见，其应用会越来越广泛。
相对于其它的IC器件，如BGA、CSP等，倒装芯片装配工艺有其特殊性，该工艺引入了助焊剂工艺和底部填充工艺。
因为助焊剂残留物（对可靠性的影响）及桥连的危险，将倒装芯片贴装于锡膏上不是一种可采用的装配方法。
业内推出了无需清洁的助焊剂，芯片浸蘸助焊剂工艺成为广泛使用的助焊技术。
目前主要的替代方法是使用免洗助焊剂，将器件浸蘸在助焊剂薄膜里让器件焊球蘸取一定量的助焊剂，再将器件贴装在基板上，然后回流焊接；或者将助焊剂预先施加在基板上，再贴装器件与回流焊接。
助焊剂在回流之前起到固定器件的作用，回流过程中起到润湿焊接表面增强可焊性的作用。
倒装芯片焊接完成后，需要在器件底部和基板之间填充一种胶（一般为环氧树酯材料）。
底部填充分为“毛细流动原理”的流动性和非流动性（No-follow）底部填充。
上述倒装芯片组装工艺是针对C4器件（器件焊凸材料为SnPb、SnAg、SnCu或SnAgCu）而言。
另外一种工艺是利用各向异性导电胶（ACF）来装配倒装芯片。
预先在基板上施加异性导电胶，贴片头用较高压力将器件贴装在基板上，同时对器件加热，使导电胶固化。
该工艺要求贴片机具有非常高的精度，同时贴片头具有大压力及加热功能。
对于非C4器件（其焊凸材料为Au或其它）的装配，趋向采用此工艺。
随着时间推移，高性能芯片的尺寸不断增大，焊凸（Solder Bump）数量不断提高，基板变得越来越薄，为了提高产品可靠性底部填充成为必须。
图7图8贴装技术的两个要点：（1）对贴装压力控制的要求考虑到倒装芯片基材是比较脆的硅，若在取料、助焊剂浸蘸过程中施以较大的压力容易将其压裂，同时细小的焊凸在此过程中也容易压变形，所以尽量使用比较低的贴装压力。
一般要求在150g左右。
对于超薄形芯片，如0.3mm，有时甚至要求贴装压力控制在35g。
（2）对贴装精度及稳定性的要求对于球间距小到0.1mm的器件，需要怎样的贴装精度才能达到较高的良率？基板的翘曲变形，阻焊膜窗口的尺寸和位置偏差，以及机器的精度等，都会影响到最终的贴装精度。
