《微电子封装技术》复习提纲第一章绪论●微电子封装技术的发展特点是什么？发展趋势怎样？（P8、P9）特点：微电子封装向高密度和高I/O引脚数发展，引脚由四边引出向面阵排列发展微电子封装向表面安装式封装（SMP）发展，以适合表面安装技术（SMT）从陶瓷封装向塑料封装发展从注重发展IC芯片向先发展后道封装再发展芯片转移发展趋势：微电子封装具有的I/O引脚数更多微电子封装应具有更高的电性能和热性能微电子封装将更轻，更薄，更小微电子封装将便于安装、使用和返修微电子安装的可靠性会更高微电子封装的性能价格比会更高，而成本却更低，达到物美价廉●微电子封装可以分为哪三个层次（级别）？并简单说明其内容。
（P7）用封装外壳将芯片封装成单芯片组件和多芯片组件的一级封装，将一级封装和其他元器件一同组装到印刷电路板上的二级封装以及再将二级封装插装到母版上的三级封装硅圆片和芯片虽然不作为一个封装层次，但却是微电子封装的出发点和核心。
在IC芯片与各级封装之间，必须通过互连技术将IC芯片焊区与各级封装的焊区连接起来形成功能，也有的将这种芯片互连级称为芯片的零级封装●微电子封装有哪些功能？（P19）电源分配、信号分配、散热通道、机械支撑、环境保护●芯片粘接方法分为哪几类？粘接的介质有何不同（成分）？（P12）Au-Si合金共熔法(共晶型)Pb-Sn合金片焊接法(点锡型)导电胶粘接法(点浆型)；环氧树脂有机树脂基粘接法(点胶型)；高分子化合物●简述共晶型芯片固晶机（粘片机）主要组成部分及其功能。
1 机械传动系统2 运动控制系统3 图像识别（PR）系统4 气动/真空系统5 温控系统机械系统•目标：芯片+框架•组成部分：• 1 框架供送部分进料（框架分离）、送料、出料• 2 芯片供送部分•目标：组成部分：1 送晶装置：晶粒供送2 焊头装置3 顶针装置4 其他：温控、 气动/真空等• 3 点锡/点浆/点胶部分● 和共晶型相比，点浆型芯片固晶机（粘片机）在各组成部分及其功能的主要不同在哪里？点浆工序，进烤箱● 名词解释：取晶、固晶、焊线、塑封、冲筋、点胶取晶：以化学腐蚀的方法将晶粒从封装中取出，以利下一步拍照评估，层次去除或其他分析的进行固晶：将芯片固定在外壳底座中心，常用Au-Sb 合金（对PNP 管）共熔或者导电胶粘接固化法使晶体管的接地极与底座间形成良好的欧姆接触；对IC 芯片，还可以采用环氧树脂粘接固化法；（引脚与金属壳的隔离：玻璃）焊线：在芯片的焊区与接线柱间用热压焊机或超声焊机用Au 丝或Al 丝连接起来；接着将焊好内引线的底座移至干燥箱中操作，并通以惰性气体或N2保护芯片； 封装：最后将管帽套在底座周围的凸缘上，利用电阻熔焊法或环形平行缝焊法将管帽与底座边缘焊牢，达到密封要求。

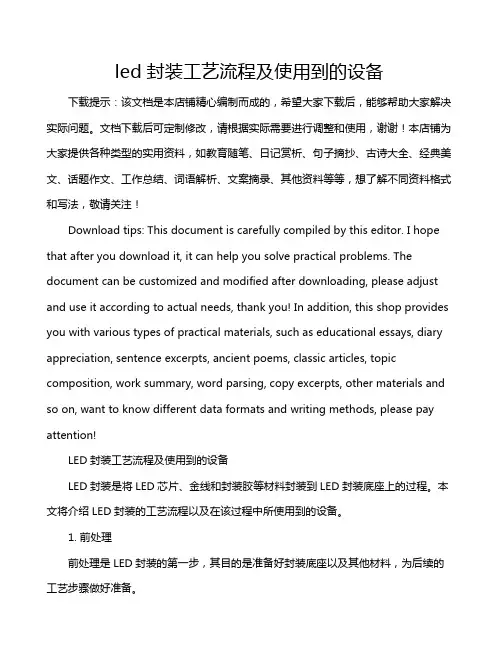

led封装工艺流程及使用到的设备下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LED封装工艺流程及使用到的设备LED封装是将LED芯片、金线和封装胶等材料封装到LED封装底座上的过程。
功率器件封装工艺流程1. 材料准备：首先需要准备封装所需的材料，包括基板、封装胶、金属线等。
2. 基板处理：将基板进行清洗、腐蚀处理和表面处理，以确保封装胶能够牢固粘附在其上。
3. 封装胶涂覆：将封装胶均匀涂覆在基板上，并将器件放置在适当位置。
4. 热压封装：使用恰当的温度和压力，对封装胶进行热压，使其粘结在基板和器件上。
5. 金属线焊接：使用焊接工艺，将金属线连接到器件上，以实现电气连接。
6. 封装测试：对封装完的器件进行测试，包括外观检查、性能测试、耐压测试等。
7. 包装：符合要求的器件进行包装封装，以便运输和保护。
值得注意的是，不同类型的功率器件可能有不同的封装工艺流程，其中的一些步骤可能会有所变化。
此外，每一步骤中的具体工艺要求也会有所不同，需要根据实际情况进行调整。
在进行功率器件封装工艺时，需要严格按照相关要求和标准进行操作，以确保封装质量和产品性能。
功率器件封装工艺对于电子设备的性能和稳定性具有重要影响，因此在整个封装过程中，需要严格控制每一个环节，以确保封装质量和产品性能。
以下是对功率器件封装工艺流程的更详细的描述：1. 材料准备：在进行功率器件封装之前，需要先准备封装所需的材料，其中包括基板、封装胶、金属线、封装框架等。
这些材料需要符合相关的规范和标准，以确保封装后的器件能够满足性能和可靠性要求。
2. 基板处理：在进行封装之前，需要对基板进行清洗、腐蚀处理和表面处理。
清洗能够去除基板表面的污物和杂质，腐蚀处理能够增强基板表面的粗糙度，从而改善封装胶的粘结性能，表面处理可以提高基板的表面粗糙度和粘附性。
3. 封装胶涂覆：将封装胶均匀地涂覆在基板上，以确保封装胶能够完全覆盖器件。
这个步骤需要严格控制涂覆厚度和均匀性，以保证器件封装后的外观和性能。
4. 热压封装：在封装胶涂覆完成后，接下来是热压封装的步骤。
通过加热和施加一定的压力，使封装胶在基板和器件上形成良好的粘结，以确保器件在使用中不会出现脱落或漏胶等问题。
微电子封装工艺流程
《微电子封装工艺流程》
微电子封装是指将芯片封装成能够在特定环境下正常工作的封装件，是整个微电子产业链中的重要环节。
微电子封装工艺流程涉及到多个环节，包括封装设计、封装材料选取、封装工艺流程和封装设备等。
首先，封装设计是微电子封装工艺流程的第一步，它涉及到封装形式的选择、封装结构的设计以及封装布线等。
设计的好坏直接影响到封装件的性能和可靠性。
其次，封装材料的选取也是封装工艺流程中关键的一环。
封装材料应具有良好的导热性、电绝缘性、化学稳定性和机械强度，以确保封装件在工作环境下的可靠性和稳定性。
封装工艺流程是微电子封装的核心环节，包括芯片粘合、导线连接、封装材料注射、固化和切割等多个步骤。
这些步骤需要严格控制工艺参数，以确保封装件的质量和性能。
最后，封装设备也是微电子封装工艺流程中至关重要的一部分。
现代化的封装设备能够提高生产效率和封装件的一致性，从而降低生产成本和提高产品质量。
总之，微电子封装工艺流程是一个复杂而严谨的工程，它的每一个环节都需要精密的设计和严格的控制，以确保封装件具有良好的性能和可靠性。
随着微电子技术的不断发展，封装工艺
流程也在不断演进和改进，为微电子产业的发展提供了坚实的保障。
电子行业电子封装工艺设备1. 简介电子行业是现代社会不可缺少的一个重要产业，而电子封装工艺设备是电子行业中用于封装电子元件和组装电子产品的关键设备。
本文将介绍电子封装工艺设备的原理、分类以及其在电子行业中的应用。
2. 工艺设备原理电子封装工艺设备主要包括封装设备和组装设备。
封装设备用于将微小的电子元件封装在外壳内，以保护电子元件并实现引脚的连接。
组装设备用于将多个已封装的电子元件组装在一起，形成成品电子产品。
封装设备主要原理如下： - 晶圆封装：晶圆封装是指将芯片上的电子元器件连接到高密度、高可靠性的封装结构上的过程。
主要包括球密封、芯片材料蚀刻、铜/金互连、引线焊接等步骤。
- 半导体封装：半导体封装是指将芯片封装在塑胶外壳中的工艺。
常用的半导体封装方法有无引线封装、QFN封装等。
- 贴片封装：贴片封装是指将电子器件通过表面贴装技术贴在PCB板上的工艺。
常见的贴片封装有BGA、QFP等。
- 倒装封装：倒装封装是指将芯片倒装在PCB板上，并通过晶圆封装技术完成封装过程。
组装设备主要原理如下： - 插件组装：插件组装是指通过人工或机器将插件式电子元件插入到插座或孔位中，完成电子产品的组装。
- 表面贴装技术（SMT）：表面贴装技术是指将贴片式电子元件通过焊接工艺贴在印刷电路板（PCB）的表面上，完成电子产品的组装。
3. 工艺设备分类根据不同的应用场景和工艺要求，电子封装工艺设备可以分为以下几类：3.1 自动贴片机自动贴片机是贴片封装中最重要的设备之一。
它能够自动将电子元件从料盘中取出，精确地贴附在PCB板上。
自动贴片机具有高精度、高速度、高效率的特点，因此被广泛应用于电子产品的生产中。
3.2 焊接设备焊接设备是电子封装工艺中必不可少的设备之一。
它用于将电子元件与PCB板之间进行焊接连接，以实现电路的连通性。
常见的焊接设备有波峰焊接机、回流焊接机、点焊机等。
3.3 半导体封装设备半导体封装设备用于将芯片封装在外壳中，以保护芯片并实现引脚的连接。
芯片封装设备有哪些芯片封装工艺流程1.锡膏喷涂设备：通过喷涂锡膏将焊盘涂覆在芯片上，用于后续的焊接连接。
2.进料机器人：用于将原材料芯片送入封装设备，并确保供料的准确和高效。
3.精密半自动贴片机：用于将芯片精确地贴片到PCB（印刷电路板）上，实现芯片和电路板的连接。
4.焊接机：在芯片贴片后，通过焊接技术将芯片与电路板进行连接，完成芯片的外部电气连接。
5.装配机器人：用于将其他元器件（如电阻、电容等）精确地安装到电路板上，以完成电路的组装。
6.封装机：将电路板和芯片封装在外壳内，以便保护芯片不受外界环境的干扰。
7.检测设备：用于对封装的芯片进行测试和检测，以确保其质量和可靠性，包括外观检测、电性能测试等。
8.标识设备：用于在封装完成的芯片上标识产品型号、批次号等信息。
以上是一些常见的芯片封装设备。
这些设备通常会在芯片封装工艺流程中使用。
芯片封装工艺流程主要包括以下几个步骤：1.设计封装方案：根据芯片的功能和尺寸要求，选择合适的封装方式，设计封装方案。
2.制作封装模具：根据封装方案，制作适用于芯片封装的模具。
3.准备封装材料：准备封装所需的材料，包括芯片、封装胶、封装材料等。
4.芯片贴片：利用贴片机将芯片精确地贴片到PCB上，并与电路板焊接连接。
5.焊接连接：通过焊接技术将芯片与电路板进行电气连接，一般采用焊膏和热风或回流炉进行焊接。
6.粘贴封装胶：在芯片周围涂覆封装胶，保护芯片并固定其位置。
7.清洗和烘干：清洁封装后的芯片以去除封装胶和焊接残留物，并通过烘干过程确保芯片干燥。
8.封装测试：对封装后的芯片进行各项测试，包括外观检测、电性能测试等。
9.封装包装：将封装完成的芯片进行包装，标记型号、批次号等信息。
以上是芯片封装设备及其封装工艺流程的介绍，芯片封装的流程和设备的选择会因芯片的要求和封装方式的不同而有所差异，但大致步骤都是相似的。
芯片封装工艺的良好执行对于芯片的性能和可靠性有着重要的影响。
电子元件的封装与焊接工艺随着科技的不断发展，电子产品在我们的生活中扮演着越来越重要的角色。
而电子产品中的电子元件也是构成电路的重要组成部分。
电子元件的封装与焊接工艺对于电子产品的性能和稳定性有着至关重要的影响。
本文将详细介绍电子元件的封装与焊接工艺的步骤。
一、电子元件的封装电子元件的封装是将元件表面封装在塑料或金属外壳中，以便保护元件并提高其导热性能。
电子元件的封装有以下几个步骤：1. 元件分类：首先，需要根据元件的种类进行分类。
常见的电子元件有电阻、电容、晶体管等。
根据元件的种类，选择相应的封装方式。
2. 选择封装材料：根据元件的特性和使用环境的需求，选择合适的封装材料。
常见的封装材料有塑料和金属。
3. 封装工艺：将元件表面涂覆一层保护层，然后将元件放入外壳中，使用高温或胶水固定元件。
封装工艺需要保证元件的稳定性和密封性。
4. 测试和质量控制：封装完成后，需要对封装好的元件进行测试，确保其功能正常。
同时，还需要进行质量控制，确保封装工艺符合标准。
二、电子元件的焊接工艺电子元件的焊接是将不同的元件通过焊接工艺连接在一起，形成电路。
电子元件的焊接工艺主要有以下几个步骤：1. 准备焊接材料和设备：首先，需要准备好焊接材料和设备。
常见的焊接材料有焊锡丝和焊锡膏。
焊接设备包括电烙铁和焊接架等。
2. 清洁元件表面：在焊接之前，需要将元件表面的氧化物和污垢清洁干净。
可以使用酒精或清洗剂擦拭元件表面，确保表面光洁。
3. 确定焊接位置：根据电路设计图，确定焊接位置。
在焊接位置上涂抹适量的焊锡膏，以便焊接时焊锡能够均匀分布。
4. 焊接元件：使用电烙铁加热焊锡丝，等待焊锡熔化。
然后将焊锡丝轻轻触碰焊接位置，使焊锡与元件连接在一起。
焊接时需要注意控制时间和温度，以免对元件造成损害。
5. 质量检验：完成焊接后，需要进行质量检验。
将焊接的电路连接到电源上，通过测试工具检测电路的正常工作。
如果出现故障或异常，需要重新焊接或检查。
OLED生产线设备的封装工艺及相关设备介绍随着消费电子产品市场的不断发展，有机发光二极管（OLED）作为一种新型的显示技术，逐渐成为主流。
OLED显示屏具有轻薄、柔性、高对比度和快速响应等优势，因此被广泛应用于智能手机、电视、可穿戴设备及汽车显示屏等领域。
本文将介绍OLED生产线设备的封装工艺及相关设备。
一、OLED封装工艺简介OLED封装工艺是指将薄膜基板上的OLED器件封装成最终产品的过程。
它包括以下几个主要步骤：基板清洗、电极制备、有机发光层的蒸发或印刷、封装和封装测试。
其中，封装是整个过程的关键环节，它决定了OLED显示屏的可靠性、寿命和品质。
二、OLED封装设备介绍1. 清洗设备清洗设备用于清洗薄膜基板，确保其表面干净。
清洗过程主要包括物理清洗和化学清洗两个步骤。
物理清洗使用超声波或气体流等方法去除基板表面的杂质；化学清洗则采用化学溶液去除残留物。
2. 电极制备设备电极制备设备用于在薄膜基板上添加电极。
一般使用ITO（导电氧化铟锡）材料作为电极材料。
电极制备设备先将ITO材料涂刷或喷涂在基板上，然后通过高温处理将ITO与基板牢固结合。
3. 蒸发设备蒸发设备用于在电极上蒸发有机发光材料，形成有机发光层。
蒸发设备通过加热有机发光材料，使其蒸发并沉积在基板上。
这个过程需要在真空环境下进行，以确保沉积的材料质量。
4. 印刷设备印刷设备用于大规模生产OLED显示屏。
该设备通过将有机发光材料印刷到基板上，并通过卷转式加工方式实现连续生产。
印刷设备通常具有高精度的印刷头和控制系统，以确保印刷质量。
5. 封装设备封装设备用于将蒸发或印刷完成的OLED器件进行封装，以保护其免受外部环境的影响。
封装设备主要包括封装材料的加工、封装头的固定和封装过程的控制。
封装材料通常为有机硅或环氧树脂。
6. 封装测试设备封装测试设备用于对封装完成的OLED器件进行质量检验。
该设备可以检测OLED器件的亮度、均匀性、亮度衰减等参数，以确保产品的品质达到标准。
