LED倒装技术及工艺流程分析倒装技术的工艺流程主要包括以下几个步骤：1.准备工作：首先需要准备好所需的LED芯片、PCB板、胶水、连接线等材料和设备，搭建好倒装工作台，并确认好芯片的正负极。
2.倒装工艺：将LED芯片通过电镀方式倒装到PCB上，具体工艺步骤如下：a.选择合适的胶水：根据实际需求选择合适的胶水，一般选用导热胶水或者导热硅胶进行倒装。
b.PCB加工：将PCB板经过必要的加工，包括金手指加工、焊盘/焊针喷镀锡、背面铜箔除锡等。
c.胶水上料：将胶水注入到机械注胶机中，通过专用的胶嘴将胶水点涂在PCB的焊点位置上。
d.LED芯片贴附：将LED芯片按照正负极方向和间距要求贴附到胶水涂抹的位置上，保证LED芯片与焊盘对应。
可以通过自动定位系统或者手工进行贴附。
e.固化胶水：将贴附好的LED芯片的背面放到硅胶材料或者专用的固化设备中，进行胶水的固化。
f.焊接连接线：将连接线焊接到LED芯片的正负极，一般采用无铅焊接方式。
3.测试与包装：在完成倒装过程后，对LED芯片进行测试，检测其亮度、色彩等参数是否符合要求。
通过自动或者手动测试设备进行测试。
如果有不合格的芯片，需进行更换或修复。
最后，按照客户要求进行产品包装。
倒装技术相比传统的LED贴片技术有如下优势：1.提高亮度：倒装技术可以减少PCB与LED芯片之间的电阻，提高LED灯的亮度和显示屏的像素密度。
2.降低热阻：通过使用导热胶水或者导热硅胶，可以有效地将LED芯片的热量传导到PCB板上，降低LED芯片的工作温度，提高产品的可靠性和寿命。
3.减小尺寸：倒装技术可以使LED芯片直接贴附在PCB板上，减小了整体产品的体积和厚度。
4.提高可靠性：倒装技术可以减少LED与PCB之间的线路长度，减少线路电阻，提高了产品的抗电磁干扰能力和可靠性。
5.降低生产成本：倒装技术可以提高LED灯条和显示屏的制造效率，降低生产成本。
总之，LED倒装技术是一种先进的LED封装技术，通过倒装方法将LED芯片直接连接到PCB上，可以提高亮度、降低热阻、减小尺寸、提高可靠性等优势。

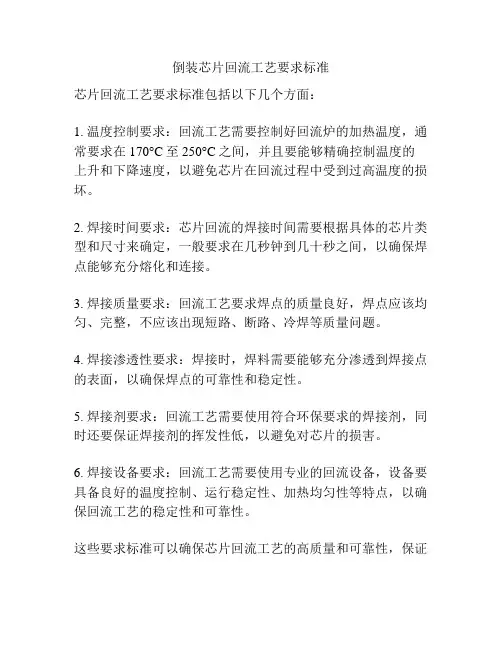

倒装芯片回流工艺要求标准
芯片回流工艺要求标准包括以下几个方面：
1. 温度控制要求：回流工艺需要控制好回流炉的加热温度，通常要求在170°C至250°C之间，并且要能够精确控制温度的上升和下降速度，以避免芯片在回流过程中受到过高温度的损坏。
2. 焊接时间要求：芯片回流的焊接时间需要根据具体的芯片类型和尺寸来确定，一般要求在几秒钟到几十秒之间，以确保焊点能够充分熔化和连接。
3. 焊接质量要求：回流工艺要求焊点的质量良好，焊点应该均匀、完整，不应该出现短路、断路、冷焊等质量问题。
4. 焊接渗透性要求：焊接时，焊料需要能够充分渗透到焊接点的表面，以确保焊点的可靠性和稳定性。
5. 焊接剂要求：回流工艺需要使用符合环保要求的焊接剂，同时还要保证焊接剂的挥发性低，以避免对芯片的损害。
6. 焊接设备要求：回流工艺需要使用专业的回流设备，设备要具备良好的温度控制、运行稳定性、加热均匀性等特点，以确保回流工艺的稳定性和可靠性。
这些要求标准可以确保芯片回流工艺的高质量和可靠性，保证
焊点的质量和稳定性，同时还能够最大限度地保护芯片不受到过高温度和其他损坏。
倒装焊与芯片级封装技术的研究引言芯片级封装技术在现代电子行业中起着重要的作用。
随着科技的发展和电子产品的普及，对封装技术也提出了更高的要求。
本文将重点讨论倒装焊和芯片级封装技术，并探讨它们在电子行业中的研究和应用。
倒装焊技术倒装焊技术是一种将芯片颠倒安装在基板上的封装技术。
与传统的芯片安装方法相比，倒装焊技术具有更小的封装尺寸、更好的散热性能和更低的电阻值。
工艺流程倒装焊技术的工艺流程包括以下几个步骤：1.芯片准备：将芯片进行清洁和测试，并进行必要的修复和校正。
2.基板准备：将基板进行清洁，并在需要焊接的位置上涂覆焊接剂。
3.焊接：将芯片放置在基板上，并使用热风枪或烙铁进行焊接。
4.封装测试：对焊接后的芯片进行测试，确保其质量和性能达到要求。
应用领域倒装焊技术广泛应用于电子设备中，特别是在需要小尺寸、高性能和高可靠性的产品中，如智能手机、平板电脑、电子手表等。
芯片级封装技术芯片级封装技术是将芯片和封装在一个单个封装中的技术。
它通过多个工艺步骤来实现芯片封装，以提高封装的紧凑性和可靠性。
工艺流程芯片级封装技术的工艺流程包括以下几个步骤：1.芯片准备：将芯片进行清洁和测试，并进行必要的修复和校正。
2.封装材料准备：选择合适的封装材料，并将其切割成适当的尺寸和形状。
3.芯片粘贴：将芯片粘贴在封装材料上，并使用特殊的粘合剂进行固定。
4.焊接：将封装后的芯片与基板进行焊接，以完成封装。
5.封装测试：对封装后的芯片进行测试，确保其质量和性能达到要求。
应用领域芯片级封装技术广泛应用于集成电路和微电子领域。
它可以在电子产品中实现更小、更轻、更可靠的封装，同时提高芯片的性能和功耗效率。
技术研究与未来发展倒装焊和芯片级封装技术在电子行业中已经得到广泛应用，并不断进行技术研究和创新。
一些研究方向包括：1.封装材料的研究：通过研究和开发新型的封装材料，提高封装的可靠性和耐用性。
2.封装工艺的优化：通过优化封装工艺步骤，提高封装过程的效率和准确性。
LED倒装工艺流程分析LED（Light Emitting Diode）倒装工艺是指在LED芯片的背面倒装贴合导热基板的一种制造工艺。
倒装工艺可以提高LED芯片的散热性能，使LED灯具具有更高的光效和寿命。
以下是LED倒装工艺的主要流程：1.材料准备：LED芯片、导热胶、导热基板等材料需要提前准备好。
2.芯片背面处理：LED芯片需要经过清洗、磨砂和去膜等处理，以确保背面的平整和清洁度，以利于倒装和导热。
3.倒装机操作：将预先涂有导热胶的导热基板置于倒装机的工作台上，并进行定位。
然后将处理过的LED芯片背面面朝上放置在基板的对应位置上。
4.压力和温度控制：倒装机会施加适当的压力将LED芯片和导热胶贴合到导热基板上，并通过加热使导热胶固化。
压力和温度的控制非常重要，过高的压力或温度都可能会导致芯片损坏或背面不平整。
5.质量检验：完成倒装后的LED芯片需要进行质量检验，主要包括外观检查、电性能测试和光性能测试等。
确保倒装后的LED芯片符合规定的质量要求。
6.终检包装：合格的倒装LED芯片会进行终检，并进行包装，以保护芯片不受损。
通常采用塑料垫片和防静电袋的包装方式。
以上是LED倒装工艺的主要流程。
根据实际情况，还可以根据需要添加或调整工艺步骤。
1.散热性能好：倒装后LED芯片可以直接与导热基板接触，通过导热胶的导热性能，有效地提高LED芯片的散热性能，延长LED灯具的使用寿命。
2.光效提升：通过倒装工艺，LED芯片的背面可以减少不被光线利用的误差，光效可以得到进一步提升。
3.安装方便：倒装工艺可以减少LED灯具的体积，使其更易于安装在各种灯具内。
4.可靠性高：倒装工艺可以增加LED灯具的可靠性，减少芯片与基板之间的电连接线路的损坏和断电等问题。
然而，LED倒装工艺也存在一定的缺点，比如制程复杂、成本较高等问题。
因此，在实际应用中，需要根据实际需求和预算进行选择。
总而言之，LED倒装工艺是一种具有良好散热性能和高光效的制造工艺。
倒装封装（FC）方案背景与目标随着中国半导体产业的快速发展，传统封装技术已无法满足市场对高性能、高可靠性产品的需求。
倒装封装（FC）技术作为第三代封装技术，具有高密度、高性能、低成本等优势，成为产业结构改革的重要方向。
本方案旨在推广倒装封装技术在中国的应用，促进半导体产业的发展。
工作原理倒装封装（FC）技术是一种基于芯片底部连接的封装方法。
通过在芯片底部制作凸点，实现与基板的连接。
该技术可实现更高的I/O密度、更短的连接距离和更好的电性能。
此外，FC技术还具有高可靠性和低成本的优点。
实施计划步骤1.技术研究与开发（R&D）: 首先，进行必要的技术研究与开发，包括凸点制作、芯片与基板连接技术、底部填充材料等关键技术。
2.设备采购与调试: 根据技术要求，采购相应的生产设备，并进行调试与验证，确保设备的稳定性和可靠性。
3.小批量试产: 在技术验证通过后，进行小批量试产，进一步验证生产流程和产品性能。
4.大规模量产: 在小批量试产成功后，进行大规模量产，以满足市场需求。
5.持续改进与优化: 根据市场反馈和生产数据，不断优化生产工艺和流程，提高产品质量和生产效率。
适用范围倒装封装技术适用于多种领域，如移动通信、汽车电子、云计算等。
特别是对于高性能、高可靠性、低成本的产品需求，倒装封装具有显著优势。
创新要点1.凸点制作技术创新: 开发适用于倒装封装的凸点制作技术，实现高密度、高性能的连接。
2.材料选择与优化: 选择合适的底部填充材料和其他相关材料，确保产品的可靠性和性能。
3.生产流程优化: 通过工艺研究和设备调试，实现生产流程的优化，提高生产效率和产品质量。
4.市场推广与应用拓展: 加强与客户的沟通和合作，将倒装封装技术推广到更多领域和应用场景。
预期效果预计通过本方案的实施，可以带来以下预期效果：1.提高半导体产业的技术水平和竞争力；2.促进中国半导体产业的结构改革和升级；3.满足市场对高性能、高可靠性产品的需求；4.提高企业的生产效率和产品质量；5.增强中国半导体产业的国际竞争力。
倒装键合（Flip Chip）工艺及设备解决方案前言：倒装芯片在产品成本、性能及满足高密度封装等方面体现出优势，它的应用也渐渐成为主流。
由于倒装芯片的尺寸小，要保证高精度高产量高重复性，这给我们传统的设备及工艺带来了挑战。
器件的小型化高密度封装形式越来越多，如多模块封装（ MCM ）、系统封装（ SiP ）、倒装芯片（ FC=Flip-Chip ）等应用得越来越多。
这些技术的出现更加模糊了一级封装与二级装配之间的界线。
毋庸置疑，随着小型化高密度封装的出现，对高速与高精度装配的要求变得更加关键，相关的组装设备和工艺也更具先进性与高灵活性。
由于倒装芯片比BGA或CSP具有更小的外形尺寸、更小的球径和球间距，它对植球工艺、基板技术、材料的兼容性、制造工艺，以及检查设备和方法提出了前所未有的挑战。
一．倒装芯片焊接的概念倒装芯片焊接（Flip-chip Bonding）技术是一种新兴的微电子封装技术，它将工作面（有源区面）上制有凸点电极的芯片朝下，与基板布线层直接键合。
一般来说，这类器件具备以下特点：1. 基材是硅；2. 电气面及焊凸在器件下表面；3. 球间距一般为 4-14mil 、球径为 2.5-8mil 、外形尺寸为 1 -27mm ；4. 组装在基板上后需要做底部填充。
其实，倒装芯片之所以被称为“倒装”，是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的芯片电气面朝上（图1），而倒装芯片的电气面朝下（图2），相当于将前者翻转过来，故称其为“倒装芯片”。
在圆片（Wafer）上芯片植完球后（图3），需要将其翻转，送入贴片机以便于贴装，也由于这一翻转过程而被称为“倒装芯片”。
图1图2图3倒装芯片在1964年开始出现，1969年由IBM发明了倒装芯片的C4工艺（Controlled Collapse Chip Connection可控坍塌芯片联接）。

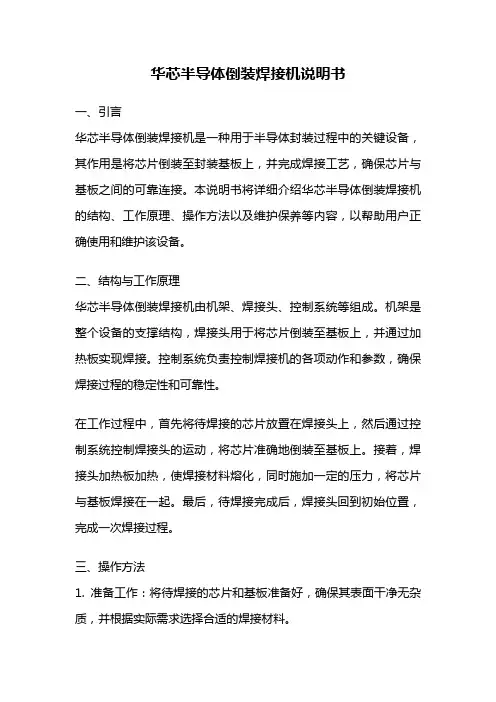

华芯半导体倒装焊接机说明书一、引言华芯半导体倒装焊接机是一种用于半导体封装过程中的关键设备，其作用是将芯片倒装至封装基板上，并完成焊接工艺，确保芯片与基板之间的可靠连接。
本说明书将详细介绍华芯半导体倒装焊接机的结构、工作原理、操作方法以及维护保养等内容，以帮助用户正确使用和维护该设备。
二、结构与工作原理华芯半导体倒装焊接机由机架、焊接头、控制系统等组成。
机架是整个设备的支撑结构，焊接头用于将芯片倒装至基板上，并通过加热板实现焊接。
控制系统负责控制焊接机的各项动作和参数，确保焊接过程的稳定性和可靠性。
在工作过程中，首先将待焊接的芯片放置在焊接头上，然后通过控制系统控制焊接头的运动，将芯片准确地倒装至基板上。
接着，焊接头加热板加热，使焊接材料熔化，同时施加一定的压力，将芯片与基板焊接在一起。
最后，待焊接完成后，焊接头回到初始位置，完成一次焊接过程。
三、操作方法1. 准备工作：将待焊接的芯片和基板准备好，确保其表面干净无杂质，并根据实际需求选择合适的焊接材料。
2. 打开电源：将焊接机接通电源，并确保电源电压与设备要求相符。
3. 设定参数：根据芯片和基板的尺寸、材料以及焊接要求，设置合适的焊接温度、时间等参数，并通过控制系统进行调整。
4. 放置芯片和基板：将待焊接的芯片放置在焊接头上，并将基板放置在焊接台上，确保其位置准确。
5. 启动焊接机：按下启动按钮，焊接机开始工作，焊接头开始运动，将芯片倒装至基板上。
6. 监控焊接过程：在焊接过程中，可通过控制系统监控焊接温度、时间等参数的变化情况，确保焊接过程的稳定性。
7. 完成焊接：待焊接完成后，焊接头回到初始位置，完成一次焊接过程。
取下焊接好的基板，进行后续工艺。
四、维护保养1. 定期清洁：定期清洁焊接机的工作台、焊接头等部件，以保持其表面干净，并避免杂质对焊接过程的影响。
2. 润滑维护：定期对焊接机的滑动部件进行润滑维护，以确保其运动的顺畅性和可靠性。
3. 电源保护：防止焊接机电源过载或过压，避免对设备的损坏。

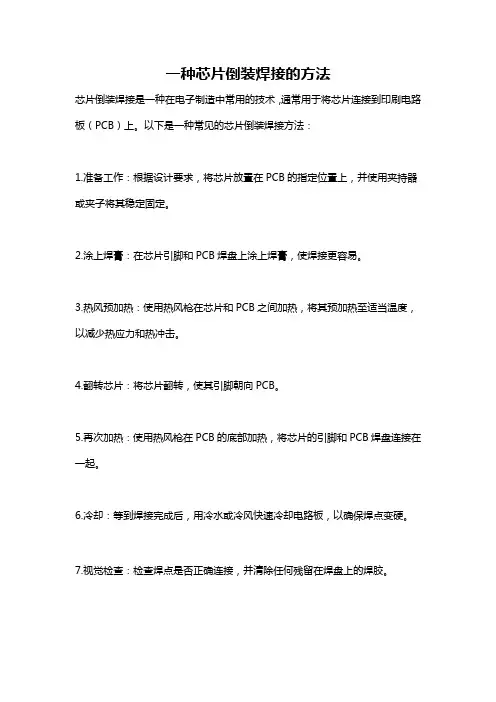

一种芯片倒装焊接的方法
芯片倒装焊接是一种在电子制造中常用的技术，通常用于将芯片连接到印刷电路板（PCB）上。
以下是一种常见的芯片倒装焊接方法：
1.准备工作：根据设计要求，将芯片放置在PCB的指定位置上，并使用夹持器或夹子将其稳定固定。
2.涂上焊膏：在芯片引脚和PCB焊盘上涂上焊膏，使焊接更容易。
3.热风预加热：使用热风枪在芯片和PCB之间加热，将其预加热至适当温度，以减少热应力和热冲击。
4.翻转芯片：将芯片翻转，使其引脚朝向PCB。
5.再次加热：使用热风枪在PCB的底部加热，将芯片的引脚和PCB焊盘连接在一起。
6.冷却：等到焊接完成后，用冷水或冷风快速冷却电路板，以确保焊点变硬。
7.视觉检查：检查焊点是否正确连接，并清除任何残留在焊盘上的焊胶。
芯片倒装工艺
芯片倒装工艺，是一种将芯片反转并封装的技术，主要应用于大型集
成电路和数字信号处理器等高端芯片产品。
在传统封装技术中，芯片
一般是正面朝上，通过线路焊接等方式连接到封装器上。
而倒装工艺
则将芯片翻转后，将芯片焊接在封装器底部的铜带上，通过金线等连
接芯片和封装器。
芯片倒装工艺主要优点是实现更高的密度，更小的封装体积和更好的
散热效果。
由于芯片在倒装工艺中指向封装器的底部，所以可以减小
芯片与外部环境之间的距离，优化热传递效率。
此外，在倒装工艺中，芯片的引脚数量可以更高，因而可以实现更高的电路密度和更高的运
算速度。
然而，倒装工艺仍存在一些缺点。
首先，倒装工艺需要特殊的封装底
板和材料，加强了制造过程的难度和成本。
其次，倒装工艺对于芯片
间的接线等细节要求非常严格，其中不良的接线会导致芯片运行失败，并且难以检测。
最后，芯片倒装工艺在与外部世界的连接中需要较高
的精度，进行倒装工艺的生产线也对操作员要求更高，芯片共振也可
能影响系统性能。
总的来说，芯片倒装工艺的应用具有多重优点，同时也存在一些制造
和质量控制的挑战。
可以预见的是，随着电子产业的发展，芯片倒装工艺在高端芯片产品中将会成为越来越重要的封装技术。
LED芯片倒装工艺原理以及应用简介倒装晶片所需具备的条件：①基材材是硅；②电气面及焊凸在元件下表面；③组装在基板后需要做底部填充。
倒装晶片的定义：其实倒装晶片之所以被称为“倒装”是相对于传统的金属线键合连接方式（Wire Bonding）与植球后的工艺而言的。
传统的通过金属线键合与基板连接的晶片电气面朝上，而倒装晶片的电气面朝下，相当于将前者翻转过来，故称其为“倒装晶片”。
倒装芯片的实质是在传统工艺的基础上，将芯片的发光区与电极区不设计在同一个平面这时则由电极区面朝向灯杯底部进行贴装，可以省掉焊线这一工序，但是对固晶这段工艺的精度要求较高，一般很难达到较高的良率。
倒装芯片与与传统工艺相比所具备的优势:通过MOCVD技术在兰宝石衬底上生长GaN基LED结构层，由P/N结髮光区发出的光透过上面的P型区射出。
由于P型GaN传导性能不佳，为获得良好的电流扩展，需要通过蒸镀技术在P区表面形成一层Ni-Au组成的金属电极层。
P区引线通过该层金属薄膜引出。
为获得好的电流扩展，Ni-Au金属电极层就不能太薄。
为此，器件的发光效率就会受到很大影响，通常要同时兼顾电流扩展与出光效率二个因素。
但无论在什麼情况下，金属薄膜的存在，总会使透光性能变差。
此外，引线焊点的存在也使器件的出光效率受到影响。
采用GaN LED倒装芯片的结构可以从根本上消除上面的问题。
倒装LED芯片技术行业应用分析：近年，世界各国如欧洲各国、美国、日本、韩国和中国等皆有LED照明相关项目推行。
其中，以我国所推广的“十城万盏”计划最为瞩目。
路灯是城市照明不可缺少的一部分，传统路灯通常采用高压钠灯或金卤灯，这两种光源最大的特点是发光的电弧管尺寸小，可以产生很大的光输出，并且具有很高的光效。
但这类光源应用在道路灯具中，只有约40%的光直接通过玻璃罩到达路面，60%的光通过灯具反射器反射后再从灯具中射出。
因此目前传统灯具基本存在两个不足，一是灯具直接照射的方向上照度很高，在次干道可达到50Lx以上，这一区域属明显的过度照明，而两个灯具的光照交叉处的照度仅为灯下中心位置的照度的20%-40%，光分布均匀度低;二是此类灯具的反射器效率一般仅为50%-60%，因此在反射过程中有大量的光损失，所以传统高压钠灯或金卤灯路灯总体效率在70-80%，均匀度低，且有照度的过度浪费。
芯片倒装回流焊芯片倒装回流焊是一种常用的电子产品制造工艺，它通过在PCB （Printed Circuit Board，印刷电路板）上焊接倒装芯片，使电子元件能够与电路板连接并正常工作。
本文将介绍芯片倒装回流焊的基本原理、操作步骤以及注意事项，旨在帮助读者更好地理解并掌握这一工艺。
首先，我们来了解一下芯片倒装回流焊的基本原理。
在芯片倒装焊接过程中，先将倒装芯片（BGA芯片）上预先涂覆的焊膏通过加热使其熔化，将倒装芯片与印刷电路板上的焊盘（Pad）粘合在一起。
然后，通过恒温热风或红外线加热的方式，使焊盘和芯片之间的焊膏熔化，最终达到焊接的目的。
接下来，我们详细介绍芯片倒装回流焊的操作步骤。
首先，准备好倒装芯片和印刷电路板，确保其表面干净、无尘和无污渍。
然后，将焊膏涂覆在印刷电路板的焊盘上，注意均匀涂覆，并且不要使用过多的焊膏。
接着，将倒装芯片放置在焊盘上，并确保芯片的方向正确。
在此过程中，可以使用显微镜来检查焊盘和芯片的对齐情况。
当所有倒装芯片正确放置后，将PCB放入焊接设备中进行回流焊。
在回流焊过程中，控制好加热温度和时间，以使焊盘和芯片之间的焊膏达到熔化温度并保持一段时间，以确保焊接牢固。
然后，逐渐降低温度，使焊膏逐渐凝固，完成焊接过程。
最后，检查焊接质量，包括焊盘和芯片之间的连接是否牢固，是否存在裂纹等缺陷。
除了以上的操作步骤，还有一些需要注意的事项。
首先，要保持焊接环境的干净和温度适宜，避免灰尘和湿气对焊盘和芯片造成影响。
其次，要控制好加热温度和时间，避免过高温度或过长时间造成焊盘和芯片的损坏。
此外，还要注意检查焊膏的质量，确保其没有过期或变质。
最后，对于需要进行大规模芯片倒装焊接的情况，可以合理安排焊接顺序和用量，提高工作效率。
综上所述，芯片倒装回流焊是一种重要的电子产品制造工艺，掌握好其基本原理和操作步骤对于保证焊接质量至关重要。
通过遵循正确的操作步骤和注意事项，能够提高芯片倒装回流焊的成功率并减少缺陷的发生，从而提高电子产品的可靠性。
微组装倒装焊工艺
1、采用倒装焊工艺应符合下列规定：
（1）芯片有源面朝下，以凸点阵列结构与基板直接安装互连实现电气连接时，应采用倒装焊工艺；
（2）倒装焊工艺应包括再流焊、超声热压、聚合物互连粘接等工序；
（3）应针对不同的凸点材料采用不同的倒装焊工艺；
（4）下填充材料填充方式应包括毛细管底部填充、助焊(非流动)型底部填充和四角(角)-点底部填充；
（5）宜根据芯片尺寸与凸点密度选择填充方法。
2、倒装焊工艺的主要工序应符合下列规定：
（1）原芯片电极焊区应制作金属过渡层，在金属过渡层上可制作金凸点、铟凸点、镀金镍凸点、锡铅凸点和无铅凸点；

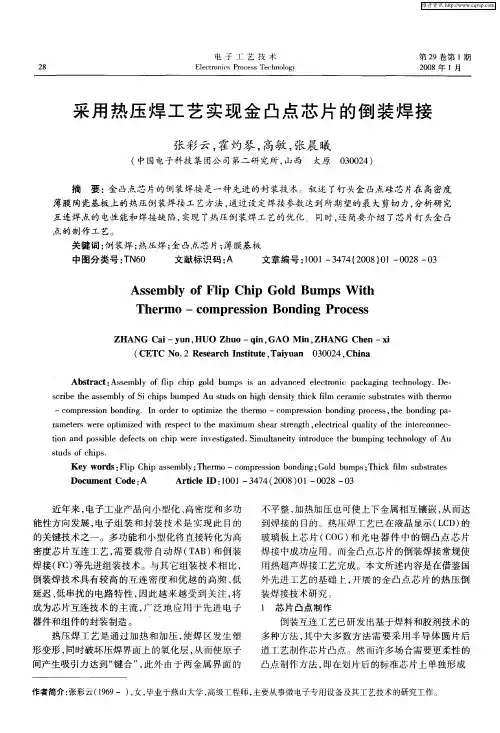

（2）金凸点、镀金焊盘的组合，可采用超声热压焊实现焊接互连；
（3）双组分粘接剂使用前应按比例配制、搅拌均匀并静置排气，单组分粘接剂宜贮存在—40℃的冷冻环境中，使用前应在室温下充分解冻并搅拌均匀、静置或真空排气；
（4）由焊料构成的凸点，可在焊盘或凸点上涂敷助焊剂，然后将待安装的芯片面朝下放置在基板上，按要求固化后通过“温度-时间”曲线进行焊料再流，完成芯片与基板的倒装焊接；
（5）采用下填充和固化工艺时，下填充操作时应倾斜基板，精确控制填充胶量；
（6）倒装焊后应清洗除净焊接产生的污染，再烘干或晾干产品；
（7）芯片倒装及下填充完成后，应目检倒装焊质量，无损检测芯片凸点电极与其基板焊区间的对准精度，并应测试所倒装芯片的抗剪切强度。
3、倒装焊的工艺运行条件应符合下列规定：
（1）倒装焊工艺宜在等于或优于7级净化区中进行；
（2）倒装焊工艺中芯片的安装、互连应同时完成；
（3）倒装焊应在氮气或氮氢混合气体的保护气氛中进行。
