COB(Chip On Board,板上芯片)倒装技术是一种将集成电路芯片倒装焊接在电路板上的工艺。
COB倒装标准主要涉及到倒装芯片的封装、焊接、测试和质量评估等方面。
以下是一般COB倒装标准的主要内容:
1. 芯片封装:芯片封装是为了保护芯片免受外部环境的影响,提高芯片的可靠性和稳定性。
常见的COB封装类型包括塑料封装、金属封装和陶瓷封装等。
2. 倒装工艺:COB倒装工艺通常包括以下步骤:
- 芯片贴片:将封装好的芯片贴在预处理过的电路板上。
- 焊接:使用高温焊接设备将芯片与电路板焊接在一起。
焊接过程需要严格控制温度、时间和焊接压力,以保证焊接质量。
- 清洗:焊接完成后,对芯片和电路板进行清洗,去除残留的焊接剂和焊锡。
3. 测试:COB倒装后,需要对芯片进行功能测试和可靠性试验,确保芯片正常工作。
测试方法包括光学检查、电学测试和可靠性试验等。
4. 质量评估:根据测试结果,对COB倒装芯片的质量进行评估。
评估指标包括焊接强度、芯片性能、可靠性和寿命等。
5. 包装和存储:合格的COB倒装芯片需要进行包装和存储,以防止尘埃、潮湿等环境因素对芯片造成损害。
包装材料应具有防潮、防静电和抗冲击等特点。
需要注意的是,不同的应用场景和客户要求可能会有不同的COB倒装标准。
在实际操作过程中,应根据实际情况制定合适的倒装工艺和质量控制要求。

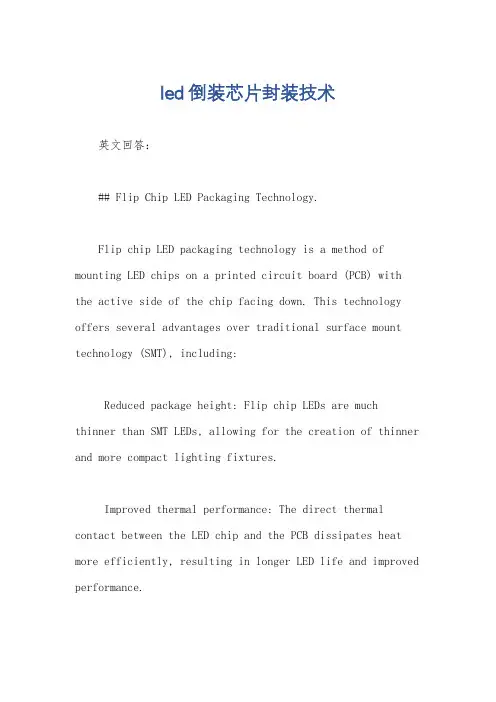

led倒装芯片封装技术英文回答:## Flip Chip LED Packaging Technology.Flip chip LED packaging technology is a method of mounting LED chips on a printed circuit board (PCB) with the active side of the chip facing down. This technology offers several advantages over traditional surface mount technology (SMT), including:Reduced package height: Flip chip LEDs are much thinner than SMT LEDs, allowing for the creation of thinner and more compact lighting fixtures.Improved thermal performance: The direct thermal contact between the LED chip and the PCB dissipates heat more efficiently, resulting in longer LED life and improved performance.Higher power density: Flip chip LEDs can be packed more densely than SMT LEDs, enabling the creation of high-power lighting fixtures with a smaller footprint.Lower cost: Flip chip LEDs are less expensive to manufacture than SMT LEDs, making them a more cost-effective option for large-scale lighting applications.Flip chip LED packaging technology is typically used in applications where high power density and thermal performance are critical, such as automotive lighting, street lighting, and commercial lighting.### Flip Chip LED Packaging Process.The flip chip LED packaging process involves the following steps:1. Die preparation: The LED chip is prepared by thinning the substrate and applying a solder mask to the active surface.2. Solder ball attachment: Solder balls are attached to the bottom surface of the LED chip using a solder paste.3. Chip placement: The LED chip is placed on the PCB with the solder balls facing down.4. Reflow soldering: The PCB is heated to melt the solder balls and form a permanent connection between the LED chip and the PCB.5. Encapsulation: The LED chip is encapsulated with a protective epoxy to protect it from the environment.### Advantages of Flip Chip LED Packaging Technology.The advantages of flip chip LED packaging technology include:Reduced package height: Flip chip LEDs are muchthinner than SMT LEDs, allowing for the creation of thinner and more compact lighting fixtures.Improved thermal performance: The direct thermal contact between the LED chip and the PCB dissipates heat more efficiently, resulting in longer LED life and improved performance.Higher power density: Flip chip LEDs can be packedmore densely than SMT LEDs, enabling the creation of high-power lighting fixtures with a smaller footprint.Lower cost: Flip chip LEDs are less expensive to manufacture than SMT LEDs, making them a more cost-effective option for large-scale lighting applications.### Disadvantages of Flip Chip LED Packaging Technology.The disadvantages of flip chip LED packaging technology include:Higher assembly cost: The flip chip LED packaging process is more complex than the SMT process, resulting in higher assembly costs.Limited design flexibility: The rigid nature of the flip chip LED package limits design flexibility, making it difficult to create custom lighting fixtures.Reliability concerns: The flip chip LED package is more susceptible to mechanical stress than the SMT package, raising reliability concerns for applications where vibration or shock is a factor.### Conclusion.Flip chip LED packaging technology offers several advantages over traditional SMT, including reduced package height, improved thermal performance, higher power density, and lower cost. However, this technology also has some disadvantages, including higher assembly cost, limited design flexibility, and reliability concerns. Overall, flip chip LED packaging technology is a valuable option for applications where high power density and thermal performance are critical.中文回答:## 倒装芯片LED封装技术。
倒装芯片封装技术详解倒装芯片封装技术详解芯片封装是电子元器件制造过程中非常关键的一环。
随着科技的不断进步和需求的增长,人们对芯片封装技术的要求也越来越高。
在众多芯片封装技术中,倒装芯片封装技术因其独特的优势而备受关注。
倒装芯片封装技术是一种将芯片颠倒安装于封装基板上的技术。
与传统的芯片封装技术不同,倒装芯片封装技术将芯片反过来安装在基板上,使芯片的焊盘直接与封装基板的焊盘相连。
通过这种方式,可以实现更紧凑、更高性能的封装结构。
使用倒装芯片封装技术有许多优势。
首先,倒装芯片封装技术可以显著减小封装的尺寸。
由于芯片直接安装在基板上,而不需要通过线材等额外的连接结构,因此可以节省空间,使整个封装更为紧凑。
这在如今追求更小型化、轻薄化的电子产品中尤为重要。
其次,倒装芯片封装技术可以提高电子产品的性能。
由于芯片与基板之间的连接更加紧密,电信号的传输速度更快,信号损耗更低。
这对于高频、高速的应用场景尤为重要。
此外,倒装芯片封装技术还可以减小封装与散热介质之间的热阻,提高散热效果,保证芯片的稳定运行。
然而,倒装芯片封装技术也存在一些挑战。
首先,芯片在倒装封装过程中容易受到机械应力的影响,容易出现变形、开裂等问题。
因此,在设计封装结构时需要考虑合理的机械支撑,以保证芯片的安全性。
其次,倒装芯片封装技术的工艺复杂,要求生产线具备高精度的设备和工艺控制能力。
这对于一些中小型企业来说可能是一个挑战。
尽管如此,倒装芯片封装技术的优势依然使其成为电子制造业中的热门技术。
它不仅可以满足产品小型化、高性能化的需求,还能够为电子产品的可靠性和稳定性提供有力保障。
因此,倒装芯片封装技术在移动通信、计算机、消费电子等领域得到了广泛应用。
总的来说,倒装芯片封装技术是一种高级封装技术,具有紧凑、高性能等优势。
尽管面临一些挑战,但随着科技的不断进步,相信倒装芯片封装技术在未来会得到更广泛的应用和发展。
倒装芯片封装技术倒装芯片封装技术:将芯片翻转封装的革命性进展引言:随着电子科技的迅猛发展,芯片封装技术也在不断创新。
其中,倒装芯片封装技术作为一项重要的进展,在电子产品设计与制造方面发挥着重要作用。
本文将以倒装芯片封装技术为中心,探讨其原理、发展历程以及在电子领域中的广泛应用。
一、倒装芯片封装技术的原理倒装芯片封装技术,顾名思义,即将芯片翻转后进行封装。
传统的封装方式是将芯片正面朝上,通过焊接或粘接等方式固定在基板上,然后进行封装。
而倒装芯片封装技术则是将芯片翻转180度,使其背面朝上,并通过金线或导电胶等方式与基板连接。
倒装芯片封装技术的核心在于解决芯片尺寸不断减小和功耗不断增加的矛盾。
芯片尺寸的不断缩小使得传统封装方式难以满足对电路布局的要求,而倒装技术使得芯片尺寸最小化,并且能够更好地进行布局,提高电路的性能。
此外,倒装芯片封装技术还能够提高散热效果,减少功耗,提高芯片的可靠性。
二、倒装芯片封装技术的发展历程倒装芯片封装技术起源于1960年代,当时主要用于高可靠性的军事和航天设备中。
随着电子产品的普及和成本的降低,倒装芯片封装技术逐渐应用于民用产品中。
在过去的几十年中,倒装芯片封装技术经历了多次的改进和创新,使得其在电子领域中得到了广泛应用。
在倒装芯片封装技术的发展历程中,主要有以下三个阶段:1.金线倒装封装技术:最早的倒装封装技术采用金线进行芯片与基板之间的连接,这种方式简单、可靠,但是金线间距有限,不适用于高密度集成电路的封装。
2.焊接倒装封装技术:为了解决金线倒装封装技术的局限性,人们引入了焊接倒装封装技术。
这种技术采用焊料将芯片与基板焊接在一起,相比金线倒装技术,焊接倒装技术能够实现更高的密度和更好的散热效果。
3.导电胶倒装封装技术:近年来,随着导电胶技术的成熟,导电胶倒装封装技术成为了倒装芯片封装的主流技术。
导电胶能够实现更高的密度、更低的电阻和更好的散热性能,同时还能够简化制造工艺和降低成本。

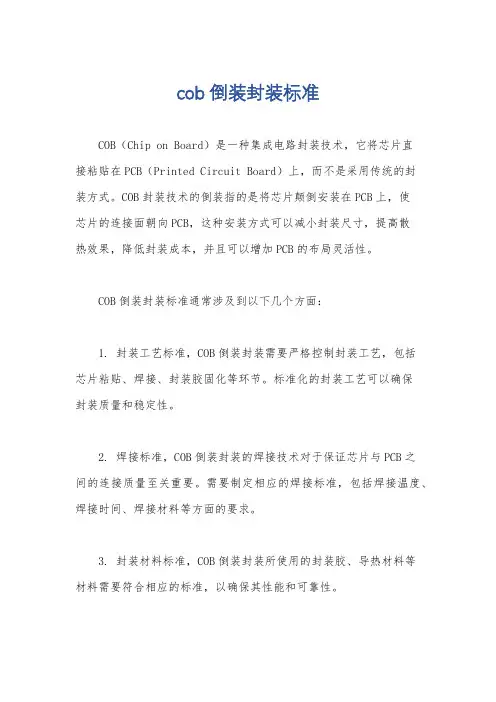

cob倒装封装标准
COB(Chip on Board)是一种集成电路封装技术,它将芯片直
接粘贴在PCB(Printed Circuit Board)上,而不是采用传统的封
装方式。
COB封装技术的倒装指的是将芯片颠倒安装在PCB上,使
芯片的连接面朝向PCB,这种安装方式可以减小封装尺寸,提高散
热效果,降低封装成本,并且可以增加PCB的布局灵活性。
COB倒装封装标准通常涉及到以下几个方面:
1. 封装工艺标准,COB倒装封装需要严格控制封装工艺,包括
芯片粘贴、焊接、封装胶固化等环节。
标准化的封装工艺可以确保
封装质量和稳定性。
2. 焊接标准,COB倒装封装的焊接技术对于保证芯片与PCB之
间的连接质量至关重要。
需要制定相应的焊接标准,包括焊接温度、焊接时间、焊接材料等方面的要求。
3. 封装材料标准,COB倒装封装所使用的封装胶、导热材料等
材料需要符合相应的标准,以确保其性能和可靠性。
4. 封装尺寸标准,COB倒装封装需要遵循一定的封装尺寸标准,以便与其他元器件和PCB进行匹配和布局。
5. 整体可靠性标准,COB倒装封装需要符合整体可靠性标准,
包括耐热性、耐冲击性、耐湿热循环性等方面的要求。
总的来说,COB倒装封装标准涉及到封装工艺、焊接、材料、
尺寸和可靠性等多个方面的要求,只有严格遵循这些标准,才能保
证COB倒装封装的质量和稳定性。
最早的表面安装技术——倒装芯片封装技术(FC)形成于20世纪60年代,同时也是最早的球栅阵列封装技术(BGA)和最早的芯片规模封装技术(CSP)。
倒装芯片封装技术为1960年IBM公司所开发,为了降低成本,提高速度,提高组件可靠性,FC使用在第1层芯片与载板接合封装,封装方式为芯片正面朝下向基板,无需引线键合,形成最短电路,降低电阻;采用金属球连接,缩小了封装尺寸,改善电性表现,解决了BGA为增加引脚数而需扩大体积的困扰。
再者,FC通常应用在时脉较高的CPU或高频RF上,以获得更好的效能,与传统速度较慢的引线键合技术相比,FC更适合应用在高脚数、小型化、多功能、高速度趋势IC的产品中。
随着电子封装越来越趋于向更快、更小、更便宜的方向发展,要求缩小尺寸、增加性能的同时,必须降低成本。
这使封装业承受巨大的压力,面临的挑战就是传统SMD封装技术具有的优势以致向我们证实一场封装技术的革命。
2 IBM的FCIBM公司首次成功地实施直接芯片粘接技术(DCA),把铜球焊接到IC焊盘上,就像当今的BGA 封装结构。
图1示出了早期固态芯片倒装片示意图。
IBM公司继续采用铜球技术并寻求更高生产率的方法,最终选择的方案为锡-铅焊料的真空淀积。
为了形成被回流焊进入球凸点的柱状物,应通过掩模使焊料淀积。
由于淀积是在圆片级状况下完成的,因而此过程获得了良好的生产率。
这种凸点倒装芯片被称为C4技术(可控塌陷芯片连接)一直在IBM公司和别的生产厂家使用几十年,并保持着高的可靠性记录。
虽然C4在更快和更小方面显得格外突出,但是呈现出更节省成本方面的不足。
与C4相关的两个重要的经济问题是:形成凸点的成本和昂贵的陶瓷电路的各项要求。
然而,正确的形成凸点技术及连接技术能够提供更进一步探求较低成本的因素。
3 形成凸点技术凸点形成技术分为几个简单的类型,即淀积金属、机械焊接、基于聚合物的胶粘剂以及别的组合物。
最初的C4高铅含量焊料凸点,熔点在300℃以上,被低共熔焊料和胶粘剂代替,从而使压焊温度下降到易于有机PCB承受的范围。
摘要:倒装芯片在产品成本,性能及满足高密度封装等方面体现出优势,它的应用也渐渐成为主流。
由于倒装芯片的尺寸小,要保证高精度高产量高重复性,这给我们传统的设备及工艺带来了挑战。
器件的小型化高密度封装形式越来越多,如多模块封装(MCM )、系统封装(SiP )、倒装芯片(FC ,Flip-Chip )等应用得越来越多。
这些技术的出现更加模糊了一级封装与二级装配之间的界线。
毋庸置疑,随着小型化高密度封装的出现,对高速与高精度装配的要求变得更加关键,相关的组装设备和工艺也更具先进性与高灵活性。
由于倒装芯片比BGA 或CSP 具有更小的外形尺寸、更小的球径和球间距、它对植球工艺、基板技术、材料的兼容性、制造工艺,以及检查设备和方法提出了前所未有的挑战。
倒装芯片的发展历史倒装芯片的定义什么器件被称为倒装芯片?一般来说,这类器件具备以下特点:1. 基材是硅;2. 电气面及焊凸在器件下表面;3. 球间距一般为4-14mil 、球径为2.5-8mil 、外形尺寸为1 -27mm ;4. 组装在基板上后需要做底部填充。
其实,倒装芯片之所以被称为“倒装”,是相对于传统的金属线键合连接方式(Wire Bonding)与植球后的工艺而言的。
传统的通过金属线键合与基板连接的芯片电气面朝上(图1),而倒装芯片的电气面朝下(图2),相当于将前者翻转过来,故称其为“倒装芯片”。
在圆片(Wafer)上芯片植完球后(图3),需要将其翻转,送入贴片机,便于贴装,也由于这一翻转过程,而被称为“倒装芯片”。
图1图2图3倒装芯片的历史及其应用倒装芯片在1964年开始出现,1969年由IBM发明了倒装芯片的C4工艺(Controlled Collap se Chip Connection,可控坍塌芯片联接)。
过去只是比较少量的特殊应用,近几年倒装芯片已经成为高性能封装的互连方法,它的应用得到比较广泛快速的发展。
目前倒装芯片主要应用在Wi- Fi、SiP、M CM、图像传感器、微处理器、硬盘驱动器、医用传感器,以及RFID等方面(图5)。
