蒸汽疏水器原理

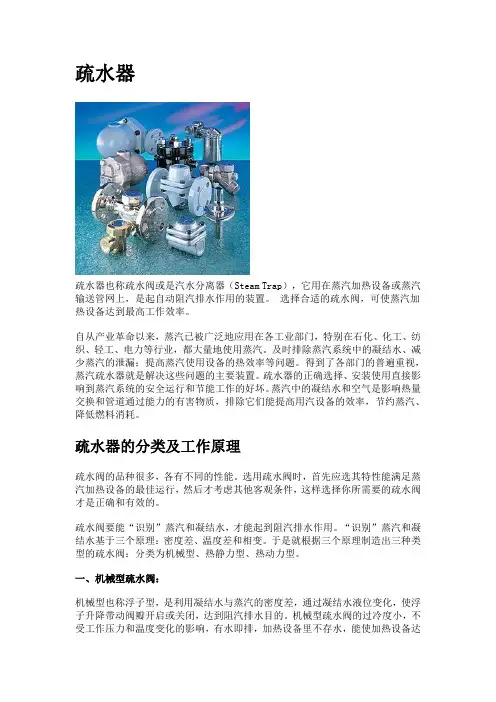

疏水器疏水器也称疏水阀或是汽水分离器（Steam Trap），它用在蒸汽加热设备或蒸汽输送管网上，是起自动阻汽排水作用的装置。

选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。

及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。

得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。

疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。

蒸汽中的凝结水和空气是影响热量交换和管道通过能力的有害物质，排除它们能提高用汽设备的效率，节约蒸汽、降低燃料消耗。

疏水器的分类及工作原理疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

Float trap with thermostatic air vent1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。

2. 自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。

疏水器及工作原理疏水器及工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“ YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01MPa，从0.01MPa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

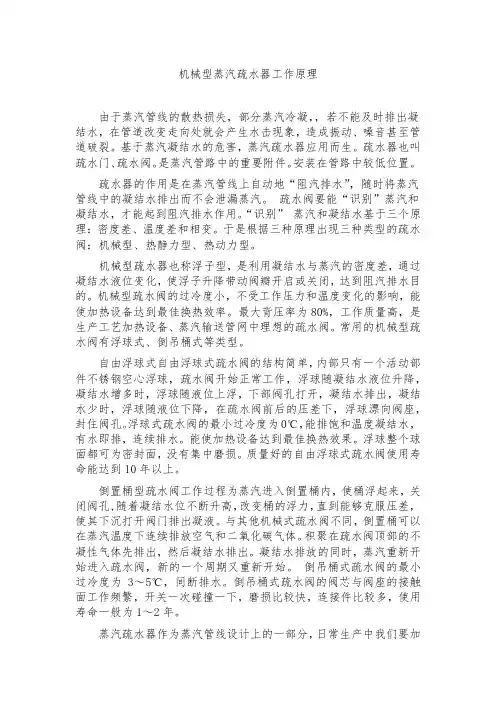

机械型蒸汽疏水器工作原理由于蒸汽管线的散热损失，部分蒸汽冷凝，，若不能及时排出凝结水，在管道改变走向处就会产生水击现象，造成振动、噪音甚至管道破裂。

基于蒸汽凝结水的危害，蒸汽疏水器应用而生。

疏水器也叫疏水门、疏水阀。

是蒸汽管路中的重要附件。

安装在管路中较低位置。

疏水器的作用是在蒸汽管线上自动地“阻汽排水”，随时将蒸汽管线中的凝结水排出而不会泄漏蒸汽。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是根据三种原理出现三种类型的疏水阀：机械型、热静力型、热动力型。

机械型疏水器也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备、蒸汽输送管网中理想的疏水阀。

常用的机械型疏水阀有浮球式、倒吊桶式等类型。

自由浮球式自由浮球式疏水阀的结构简单，内部只有一个活动部件不锈钢空心浮球，疏水阀开始正常工作，浮球随凝结水液位升降，凝结水增多时，浮球随液位上浮，下部阀孔打开，凝结水排出，凝结水少时，浮球随液位下降，在疏水阀前后的压差下，浮球漂向阀座，封住阀孔。

浮球式疏水阀的最小过冷度为0℃，能排饱和温度凝结水，有水即排，连续排水。

能使加热设备达到最佳换热效果。

浮球整个球面都可为密封面，没有集中磨损。

质量好的自由浮球式疏水阀使用寿命能达到10年以上。

倒置桶型疏水阀工作过程为蒸汽进入倒置桶内，使桶浮起来，关闭阀孔,随着凝结水位不断升高，改变桶的浮力，直到能够克服压差，使其下沉打开阀门排出凝液。

与其他机械式疏水阀不同，倒置桶可以在蒸汽温度下连续排放空气和二氧化碳气体。

积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。

凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又重新开始。

疏水器的原理
疏水器是一种用来排除蒸汽管道中凝结水的装置，它在蒸汽系统中起着非常重要的作用。

疏水器的主要原理是利用水和蒸汽的密度差异以及水的惯性，将凝结水从蒸汽管道中排出，保证蒸汽系统的正常运行。

首先，疏水器利用水和蒸汽的密度差异。

在蒸汽管道中，随着蒸汽冷却凝结成水，水和蒸汽的密度差异非常大。

疏水器利用这一原理，通过设计合理的结构和通道，将凝结水和蒸汽分离，从而实现排水的目的。

其次，疏水器利用水的惯性。

在蒸汽管道中，水和蒸汽混合流动，疏水器通过设计合理的结构，使得蒸汽能够顺利通过，而凝结水则因惯性作用而被阻挡并排出系统外，从而保证了蒸汽管道的畅通。

除此之外，疏水器还可以根据不同的工作原理分为几种类型，例如浮球式疏水器、热力式疏水器、力量式疏水器等。

不同类型的疏水器在工作原理上略有不同，但都是基于水和蒸汽的密度差异以及水的惯性来实现排水的功能。

总的来说，疏水器的原理是利用水和蒸汽的密度差异以及水的惯性，通过合理的结构设计和通道设置，将凝结水从蒸汽管道中排出，保证蒸汽系统的正常运行。

疏水器在蒸汽系统中扮演着非常重要的角色，它的性能直接影响着整个蒸汽系统的运行效率和安全性。

在实际的工程应用中，选择合适的疏水器类型并正确安装和维护疏水器，对于保证蒸汽系统的正常运行至关重要。

因此，对疏水器的原理有深入的理解，对于工程技术人员来说是非常必要的。

希望本文对疏水器的原理有所帮助，能够对相关领域的工程技术人员有所启发。

蒸汽疏水器工作原理及结构【摘要】蒸汽疏水器是蒸汽系统中不可或缺的设备，主要用于排除管道中的凝结水和空气，确保系统正常运行。

本文介绍了蒸汽疏水器的分类和功能，以及其工作原理和结构设计。

通过详细讲解蒸汽疏水器的工作过程和应用领域，读者可以更好地理解其在工业领域的重要性。

在总结了蒸汽疏水器对蒸汽系统的重要性，并展望了其未来发展前景。

同时也提出了进一步探讨蒸汽疏水器工作原理及结构的建议，希望有助于促进技术的创新和推动行业的发展。

通过本文的阅读，读者将对蒸汽疏水器有一个更加全面的了解，为工程技术人员在实际工作中的应用提供参考借鉴。

【关键词】蒸汽疏水器、工作原理、结构、分类、功能、设计、工作过程、应用领域、重要性、未来发展、探讨。

1. 引言1.1 介绍蒸汽疏水器工作原理及结构蒸汽疏水器是一种在工业生产中广泛应用的设备，它具有重要的功能和作用。

蒸汽疏水器主要用于排出系统中的凝结水和空气，保证蒸汽系统的正常运行和热效率。

其工作原理和结构设计对于蒸汽系统的稳定运行起着至关重要的作用。

蒸汽疏水器的工作原理主要是利用热力学原理和物理反应，通过控制蒸汽与冷凝水的温度差异，使得凝结水能够顺利排出系统，同时确保蒸汽不会流失，从而提高系统的效率和节能性能。

蒸汽疏水器的结构设计主要包括密封装置、排水阀和疏水阀等部件，这些部件共同协作，保证系统的正常运行。

通过对蒸汽疏水器工作原理及结构的深入了解，我们可以更好地应用和维护蒸汽系统，提高系统的可靠性和运行效率。

在工业生产中，蒸汽疏水器的重要性不可忽视，它为生产过程提供了稳定的能源支持，同时也为节能减排做出了贡献。

在未来，随着科技的不断发展和进步，蒸汽疏水器的工作原理和结构也将不断得到改进和完善，为工业生产带来更大的便利和效益。

2. 正文2.1 蒸汽疏水器的分类和功能蒸汽疏水器是一种在工业领域广泛应用的设备，主要用于控制和排除管道系统中的凝结水和非凝结水。

根据不同的工作原理和结构设计，蒸汽疏水器可以分为几种不同的分类，包括浮球式蒸汽疏水器、疏水阀蒸汽疏水器、热力式蒸汽疏水器等。

蒸汽疏水泵工作原理
蒸汽疏水泵又称为疏水器，它的主要作用是排除管道中的凝结水和空气，以保证管道的顺畅。

其工作原理如下：
1.利用浮球原理。

在泵内置有一浮球，凝结水和空气在进入泵体后，通过浮球的浮力作用，使得阀门打开而从泵体中排出。

当凝结水和空气排出后，由于浮球的重力，阀门会自动关闭。

2.利用热胀冷缩原理。

蒸汽疏水泵还是利用了热胀冷缩原理，当蒸汽进入管道，管道内的温度升高，水蒸气转化为水滴凝聚在管道中，形成凝结水，此时它们在管道中下沉，最终被蒸汽疏水泵排出。

3.利用重力原理。

蒸汽疏水泵还采用了重力原理，其阀门内设有水封，当管道中的凝结水和空气进入阀门时，在水封的作用下，水和气体分离，并沉淀在阀门底部的集水腔内，从而实现了凝结水和空气的排除。

疏水器工作原理疏水器是一种常见的工业设备，主要用来排除工业管道和其他设备中产生的液态水和水蒸气，以维护管道和设备的正常运行。

它的工作原理是利用水与蒸汽在重力作用下的分离或使用附加装置来帮助水和蒸汽的分离。

疏水器的构成疏水器通常由壳体、浮片、漏孔、阀门、支撑装置和附件等组成。

其中，壳体是疏水器的主体部分，其内部是液态水和蒸汽的分离区域。

浮片在分离区域的内部，起到水平衡和开闭阀门的作用。

漏孔位于疏水器的底部，负责排出分离后的水分。

阀门（例如游动球阀、活塞阀、闸阀等）用于控制水的排放和漏气的防止。

支撑装置描述了疏水器的安装方式和固定位置。

附件可以包括温度计、压力计和其他仪器。

如何工作？在工作状态下，疏水器对于不同的蒸汽压和水位都有一定的最佳工作水平。

大多数疏水器在压力范围内都是自动调节的。

具体而言，当管道中液态水和水蒸气混合时，疏水器中的浮片会受到水位的影响上下浮动。

当液态水占据疏水器的大部分空间时，浮片会随之而下沉，此时疏水器的阀门也会随之关闭。

在此状态下，水会被透过漏孔排出去。

与此同时，当蒸汽占据空间时，浮片会水平浮起并打开阀门，使得管道内的水蒸气可以自由流通。

如果管道中存在或多或少的液态水，浮片将保持在中立水平，或者会偏向液态水一侧。

在此情况下，阀门通常打开到一半，使水和蒸汽都得以自由流畅。

如果水位太高或者蒸汽压力太低，疏水器可能会内部积水，这时必须关闭疏水器并排出水。

疏水器的类型疏水器有很多分类方式，主要有以下几类：1. 根据疏水器的工作原理，疏水器可以分为重力式和力类型疏水器。

相较于重力式疏水器，力类型疏水器更好的防止了水波侵蚀，更加的适合一些高压、高温、高速度下的蒸汽系统。

不过与重力式疏水器相比，力类型疏水器因为较为复杂和昂贵，常常用于专业的蒸汽管道系统中。

2. 根据疏水器的安装方式，疏水器可以分为直立式、横置式和底排式。

直立式疏水器可以容易的适应不同的管道压力和在管道中的位置，但是占用更多的空间。

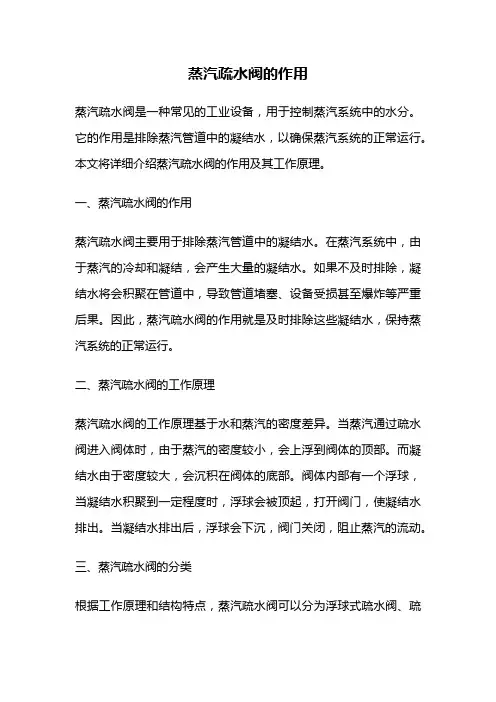

蒸汽疏水阀的作用蒸汽疏水阀是一种常见的工业设备，用于控制蒸汽系统中的水分。

它的作用是排除蒸汽管道中的凝结水，以确保蒸汽系统的正常运行。

本文将详细介绍蒸汽疏水阀的作用及其工作原理。

一、蒸汽疏水阀的作用蒸汽疏水阀主要用于排除蒸汽管道中的凝结水。

在蒸汽系统中，由于蒸汽的冷却和凝结，会产生大量的凝结水。

如果不及时排除，凝结水将会积聚在管道中，导致管道堵塞、设备受损甚至爆炸等严重后果。

因此，蒸汽疏水阀的作用就是及时排除这些凝结水，保持蒸汽系统的正常运行。

二、蒸汽疏水阀的工作原理蒸汽疏水阀的工作原理基于水和蒸汽的密度差异。

当蒸汽通过疏水阀进入阀体时，由于蒸汽的密度较小，会上浮到阀体的顶部。

而凝结水由于密度较大，会沉积在阀体的底部。

阀体内部有一个浮球，当凝结水积聚到一定程度时，浮球会被顶起，打开阀门，使凝结水排出。

当凝结水排出后，浮球会下沉，阀门关闭，阻止蒸汽的流动。

三、蒸汽疏水阀的分类根据工作原理和结构特点，蒸汽疏水阀可以分为浮球式疏水阀、疏水孔式疏水阀和疏水盘式疏水阀等几种类型。

浮球式疏水阀是最常见的一种，它通过浮球的浮沉来控制阀门的开关。

疏水孔式疏水阀则是通过调节疏水孔的大小来控制凝结水的排出。

疏水盘式疏水阀则是利用盘状阀芯的上下移动来控制阀门的开关。

四、蒸汽疏水阀的应用领域蒸汽疏水阀广泛应用于各种工业领域，特别是蒸汽系统中。

例如，蒸汽疏水阀常用于锅炉、蒸汽发生器、热交换器、干燥机、加热设备等设备中。

在这些设备中，蒸汽疏水阀的作用是确保蒸汽系统的安全运行，防止凝结水对设备造成损坏。

五、蒸汽疏水阀的选型和维护在选择蒸汽疏水阀时，需要考虑蒸汽系统的工作压力、流量、温度等参数，以确保选用合适的疏水阀。

此外，蒸汽疏水阀的维护也非常重要。

定期检查和清洗疏水阀，保持其正常运行，可以延长疏水阀的使用寿命，并确保蒸汽系统的安全运行。

六、总结蒸汽疏水阀在蒸汽系统中起着至关重要的作用，它能够有效排除蒸汽管道中的凝结水，保持蒸汽系统的正常运行。

蒸汽疏水阀工作原理
蒸汽疏水阀是一种用于控制蒸汽系统中的过热水蒸汽排出的装置。

其工作原理基于密度差异和热胀冷缩的特性。

蒸汽疏水阀主要由阀体和阀芯两部分组成。

当蒸汽进入疏水阀时，由于蒸汽的高温高压特性，热胀冷缩效应会导致阀芯内外的密度差异。

阀芯上部和下部分别装有金属片，而金属片与疏水阀的阀座紧密贴合。

当蒸汽温度较高时，阀芯上部的金属片受热膨胀，密度减小，与阀座分离形成微小的间隙，从而使蒸汽能够通过阀座排出。

而阀芯下部的金属片由于温度较低，密度保持较高，能够有效地封闭阀座，阻止蒸汽的逆流。

当蒸汽温度下降时，阀芯上部的金属片由于热缩变小，重新与阀座紧密接触，阻止了冷凝水的回流。

同时，阀芯下部的金属片也会收缩，使阀座关闭更加牢固，最大限度地避免蒸汽泄漏。

通过这种方式，蒸汽疏水阀能够根据蒸汽温度的变化，在保证正常工作压力下，自动排出过热水蒸汽和冷凝水。

这有助于维护蒸汽系统的安全运行和稳定工作。

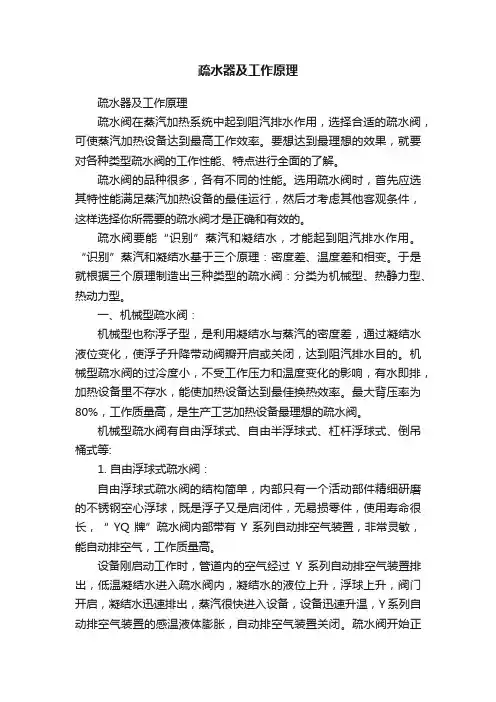

疏水器及工作原理疏水器及工作原理:疏水阀在蒸汽加热系统中起到阻汽排水作用～选择合适的疏水阀～可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果～就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多～各有不同的性能。

选用疏水阀时～首先应选其特性能满足蒸汽加热设备的最佳运行～然后才考虑其他客观条件～这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水～才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理:密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。

一、机械型疏水阀:机械型也称浮子型～是利用凝结水与蒸汽的密度差～通过凝结水液位变化～使浮子升降带动阀瓣开启或关闭～达到阻汽排水目的。

机械型疏水阀的过冷度小～不受工作压力和温度变化的影响～有水即排～加热设备里不存水～能使加热设备达到最佳换热效率。

最大背压率为80%～工作质量高～是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1.自由浮球式疏水阀:自由浮球式疏水阀的结构简单～内部只有一个活动部件精细研磨的不锈钢空心浮球～既是浮子又是启闭件～无易损零件～使用寿命很长～“YQ牌”疏水阀内部带有Y系列自动排空气装置～非常灵敏～能自动排空气～工作质量高。

设备刚启动工作时～管道内的空气经过Y系列自动排空气装置排出～低温凝结水进入疏水阀内～凝结水的液位上升～浮球上升～阀门开启～凝结水迅速排出～蒸汽很快进入设备～设备迅速升温～Y系列自动排空气装置的感温液体膨胀～自动排空气装置关闭。

疏水阀开始正常工作～浮球随凝结水液位升降～阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下～形成水封～无蒸汽泄漏～节能效果好。

最小工作压力0.01MPa～从0.01MPa至最高使用压力范围之内不受温度和工作压力波动的影响～连续排水。

能排饱和温度凝结水～最小过冷度为0?～加热设备里不存水～能使加热设备达到最佳换热效率。

蒸汽疏水器的工作原理
蒸汽疏水器是一种用于控制蒸汽系统中的凝结水排放的装置。

它的工作原理基于几个关键原理和组件。

首先，蒸汽疏水器利用了物质的不同密度，将蒸汽和水分离开来。

当蒸汽通过蒸汽疏水器时，其中所含的微小水滴和液态水会因其较高的密度而被分离出来。

这些水滴和液态水会被导向到排放管道中，从而减少了在蒸汽系统中的水垢和腐蚀等问题。

其次，蒸汽疏水器还利用了物理特性，如水锤和冷凝水的热胀冷缩性质。

在蒸汽系统中，凝结水会产生水锤效应，这可能会导致管道和设备的损坏。

蒸汽疏水器能够通过其特殊的结构和设计，吸收和缓冲来自水锤造成的冲击，从而保护蒸汽系统的安全运行。

此外，蒸汽疏水器还运用了冷凝水的热胀冷缩性质来控制水的排放。

冷凝水在管道中冷却时会缩小体积，而当其被加热时又会膨胀。

蒸汽疏水器会根据冷凝水的体积变化来打开或关闭排放口，以控制凝结水的排放量，保持蒸汽系统的平衡。

最后，蒸汽疏水器还包括一些附加装置来改善其工作效果，如过滤器和气动装置。

过滤器能够去除蒸汽中的颗粒物和杂质，防止其堵塞疏水器。

气动装置则可根据需要自动调节疏水器的排放量，以适应蒸汽系统的变化。

综上所述，蒸汽疏水器的工作原理基于密度分离、吸能缓冲、
热胀冷缩和附加装置等原理和组件的协同作用，以实现有效控制蒸汽系统中凝结水排放的目的。
