双金属式蒸汽疏水阀的工作原理

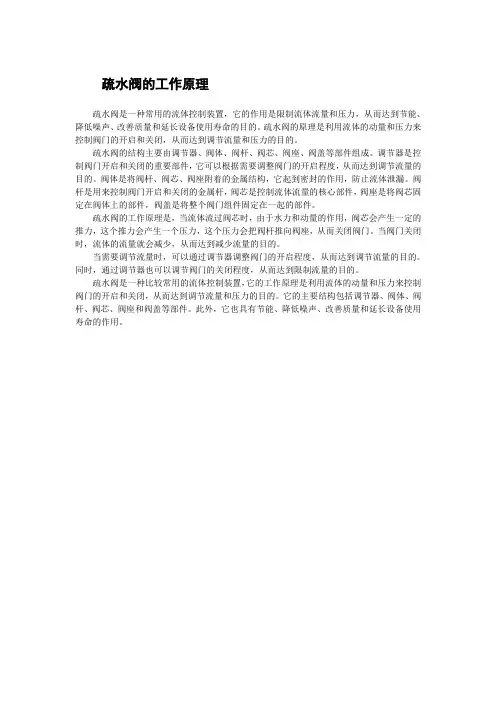

疏水阀的工作原理
疏水阀是一种常用的流体控制装置，它的作用是限制流体流量和压力，从而达到节能、降低噪声、改善质量和延长设备使用寿命的目的。

疏水阀的原理是利用流体的动量和压力来控制阀门的开启和关闭，从而达到调节流量和压力的目的。

疏水阀的结构主要由调节器、阀体、阀杆、阀芯、阀座、阀盖等部件组成。

调节器是控制阀门开启和关闭的重要部件，它可以根据需要调整阀门的开启程度，从而达到调节流量的目的。

阀体是将阀杆、阀芯、阀座附着的金属结构，它起到密封的作用，防止流体泄漏。

阀杆是用来控制阀门开启和关闭的金属杆，阀芯是控制流体流量的核心部件，阀座是将阀芯固定在阀体上的部件，阀盖是将整个阀门组件固定在一起的部件。

疏水阀的工作原理是，当流体流过阀芯时，由于水力和动量的作用，阀芯会产生一定的推力，这个推力会产生一个压力，这个压力会把阀杆推向阀座，从而关闭阀门。

当阀门关闭时，流体的流量就会减少，从而达到减少流量的目的。

当需要调节流量时，可以通过调节器调整阀门的开启程度，从而达到调节流量的目的。

同时，通过调节器也可以调节阀门的关闭程度，从而达到限制流量的目的。

疏水阀是一种比较常用的流体控制装置，它的工作原理是利用流体的动量和压力来控制阀门的开启和关闭，从而达到调节流量和压力的目的。

它的主要结构包括调节器、阀体、阀杆、阀芯、阀座和阀盖等部件。

此外，它也具有节能、降低噪声、改善质量和延长设备使用寿命的作用。

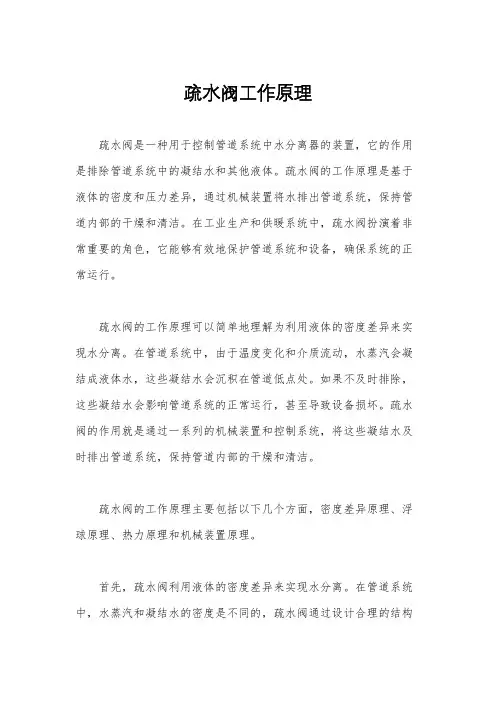

疏水阀工作原理疏水阀是一种用于控制管道系统中水分离器的装置，它的作用是排除管道系统中的凝结水和其他液体。

疏水阀的工作原理是基于液体的密度和压力差异，通过机械装置将水排出管道系统，保持管道内部的干燥和清洁。

在工业生产和供暖系统中，疏水阀扮演着非常重要的角色，它能够有效地保护管道系统和设备，确保系统的正常运行。

疏水阀的工作原理可以简单地理解为利用液体的密度差异来实现水分离。

在管道系统中，由于温度变化和介质流动，水蒸汽会凝结成液体水，这些凝结水会沉积在管道低点处。

如果不及时排除，这些凝结水会影响管道系统的正常运行，甚至导致设备损坏。

疏水阀的作用就是通过一系列的机械装置和控制系统，将这些凝结水及时排出管道系统，保持管道内部的干燥和清洁。

疏水阀的工作原理主要包括以下几个方面，密度差异原理、浮球原理、热力原理和机械装置原理。

首先，疏水阀利用液体的密度差异来实现水分离。

在管道系统中，水蒸汽和凝结水的密度是不同的，疏水阀通过设计合理的结构和控制系统，能够识别并排除管道系统中的凝结水，保持管道内部的干燥和清洁。

其次，疏水阀利用浮球原理来实现水分离。

疏水阀内部通常设置有一个浮球装置，当管道内部积聚了一定量的凝结水时，浮球会上升，触发疏水阀的排水装置，将凝结水排出管道系统。

另外，疏水阀还利用热力原理来实现水分离。

在管道系统中，水蒸汽和凝结水的温度是不同的，疏水阀通过利用热力原理，能够识别并排除管道系统中的凝结水，保持管道内部的干燥和清洁。

最后，疏水阀还通过机械装置原理来实现水分离。

疏水阀内部通常设置有一系列的机械装置，通过这些装置的运动和控制，能够及时排除管道系统中的凝结水，保持管道内部的干燥和清洁。

总的来说，疏水阀的工作原理是多方面的，通过密度差异原理、浮球原理、热力原理和机械装置原理的综合作用，实现管道系统中凝结水的排除，保持管道内部的干燥和清洁。

在工业生产和供暖系统中，疏水阀的作用是非常重要的，它能够有效地保护管道系统和设备，确保系统的正常运行。

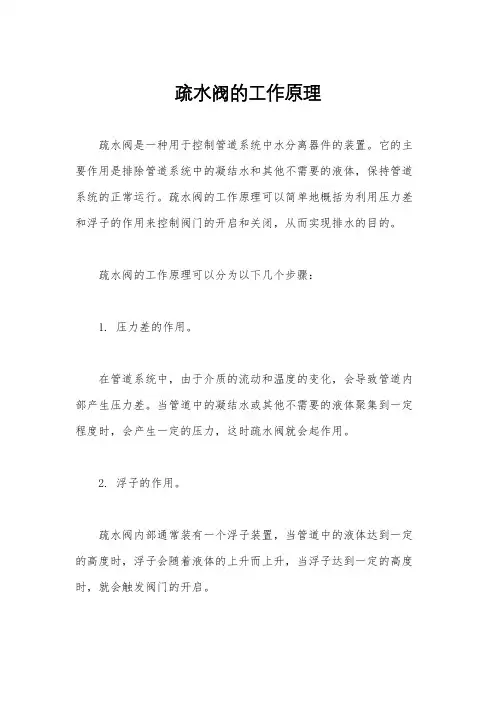

疏水阀的工作原理
疏水阀是一种用于控制管道系统中水分离器件的装置。

它的主要作用是排除管道系统中的凝结水和其他不需要的液体，保持管道系统的正常运行。

疏水阀的工作原理可以简单地概括为利用压力差和浮子的作用来控制阀门的开启和关闭，从而实现排水的目的。

疏水阀的工作原理可以分为以下几个步骤：
1. 压力差的作用。

在管道系统中，由于介质的流动和温度的变化，会导致管道内部产生压力差。

当管道中的凝结水或其他不需要的液体聚集到一定程度时，会产生一定的压力，这时疏水阀就会起作用。

2. 浮子的作用。

疏水阀内部通常装有一个浮子装置，当管道中的液体达到一定的高度时，浮子会随着液体的上升而上升，当浮子达到一定的高度时，就会触发阀门的开启。

3. 阀门的开启和关闭。

当浮子达到一定的高度时，会触发阀门的开启，此时管道中的液体就会通过阀门排出。

当液体排出后，浮子会随着液体的下降而下降，当浮子下降到一定的高度时，就会触发阀门的关闭，从而停止排水。

4. 控制系统的作用。

除了浮子装置外，疏水阀还通常配有控制系统，可以根据管道系统的压力和温度变化来自动调节阀门的开启和关闭，以保持管道系统的正常运行。

总的来说，疏水阀的工作原理是利用压力差和浮子的作用来控制阀门的开启和关闭，从而实现管道系统的排水功能。

疏水阀在工业生产中起着非常重要的作用，可以有效地保护管道系统，延长设备的使用寿命，提高生产效率。

因此，了解疏水阀的工作原理对于工程技术人员来说是非常重要的。

疏水阀的工作原理与应用领域最近一个辽宁盘锦的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于疏水阀的问题，其实疏水阀是工业流体系统中不可或缺的组件，主要用于自动排除管道、容器或设备中的凝结水和不凝结气体，同时防止蒸汽或有用气体的泄漏。

北高科阀门提醒您疏水阀的工作原理基于多种物理原理，包括密度差、温度差和相变等。

工作原理1.机械型疏水阀：利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

2.热静力型疏水阀：这类疏水阀是利用蒸汽和凝结水的温差引起感温元件的变形或膨胀带动阀心启闭阀门。

3.热动力型疏水阀：根据相变原理，靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。

应用领域1.蒸汽系统：疏水阀在蒸汽系统中排除蒸汽管道中产生的凝结水，防止水锤现象的发生，确保系统安全高效运行。

2.加热系统：在加热系统中，疏水阀排除加热设备中积聚的凝结水，确保加热效果和系统的稳定性。

3.冷却系统：在冷却系统中，疏水阀能够排出冷凝水，防止管道堵塞和腐蚀。

4.空调系统：在空调系统中，疏水阀用于排除冷凝水，确保空调设备的正常运行。

北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。

加☆☆号北高科阀门5.石化行业：在石油化工行业，疏水阀用于排除工艺流程中的凝结水和不凝结气体，保持工艺流程的稳定和安全。

6.食品与饮料加工：在食品与饮料加工过程中，疏水阀用于确保生产线设备的高效热交换，防止产品受到温度波动的影响。

7.制药行业：在制药工业中，疏水阀用于维持洁净的蒸汽和冷凝水系统，确保药物生产的质量和环境的稳定性。

总结疏水阀的正确选择和安装对于确保整个系统的高效和安全至关重要。

不同类型的疏水阀适用于不同的工况条件，因此在选择疏水阀时，必须考虑其工作原理、性能特点以及应用环境的具体要求。

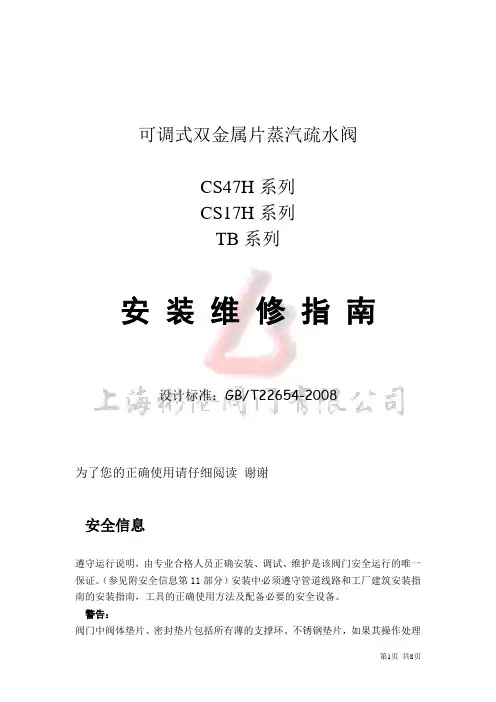

可调式双金属片蒸汽疏水阀CS47H系列CS17H系列TB系列安装维修指南设计标准：GB/T22654-2008为了您的正确使用请仔细阅读谢谢安全信息遵守运行说明，由专业合格人员正确安装、调试、维护是该阀门安全运行的唯一保证。

（参见附安全信息第11部分）安装中必须遵守管道线路和工厂建筑安装指南的安装指南，工具的正确使用方法及配备必要的安全设备。

警告：阀门中阀体垫片、密封垫片包括所有薄的支撑环、不锈钢垫片，如果其操作处理不当将导致对人划伤、割伤！隔离：考虑到正在关闭或者已经关闭的阀前的截止阀，可能使管路系统或者其他部分、操作人员处于危险之中，都要进行隔离操作。

危险可能包括通风隔离保护设备、报警装置，确保截止阀逐步关闭，以免系统管路震动。

压力：在进行维修之前，请考虑管道中的物质。

确保对维修的该阀门与压力系统安全隔离，并确保被隔离部分的压力完全排出，不要认为压力表显示为零时，就确定已经无压力，需要打开泄压阀来完全泄压，再进行操作。

温度：对要进行维修的阀门隔离后要冷却至常温，以免烫伤，并且要考虑到穿防护服、防护镜和安全帽。

处理：这些产品可再循环利用。

处理得当不会对生态造成危害。

1.产品展示法兰连接可调式双金属片螺纹连接可调式双金属片法兰连接内调式双金属片螺纹连接内调式双金属片法兰连接、螺纹连接圆顶可调式双金属片2.设计性能材料主要参数设计标准：GB/T22654-2008法兰连接：GB/T9113-GB/T9124JB/T79.1-79.4HG20592-20635ASME B16.5 ASME B16.47螺纹连接：GB/T7505 55°GB/T12716 60°BSP 英制管螺纹NPT 美制管螺纹结构长度：GB/T12250 或者客户提供检验试验：GB/T12251壳体试验设计压力的1.5倍阀体WCB/CF8/CF8M 气压0.4～0.6Mpa 阀盖WCB/CF8/CF8M 动作试验水压0.4～0.6Mpa 双金属片奥氏体不锈钢最高工作温度350℃阀座奥氏体不锈钢工作压力范围0.01～6.3Mpa 过滤网奥氏体不锈钢最高允许温度70℃~350℃调节杆奥氏体不锈钢最小过冷温度≈0℃顶盖/底盖25/A105/不锈钢最高背压率90 % 密封垫片PPL/H62有负荷漏气率≈0 螺栓35CrMoA/304/316 工作介质蒸汽凝结水螺母45#/304/316 3.排量数据排量图4.特点原理1．主要用途和适用范围可调双金属片式疏水阀均可用于蒸汽加热设备和凝结水排放回收系统及需要快速排除凝结水的工况，使蒸汽管道供热设备系统中的凝结水及时排除和回收，从而获得对高加热效率和热能温度的调节，对节约能源具有显著效果。

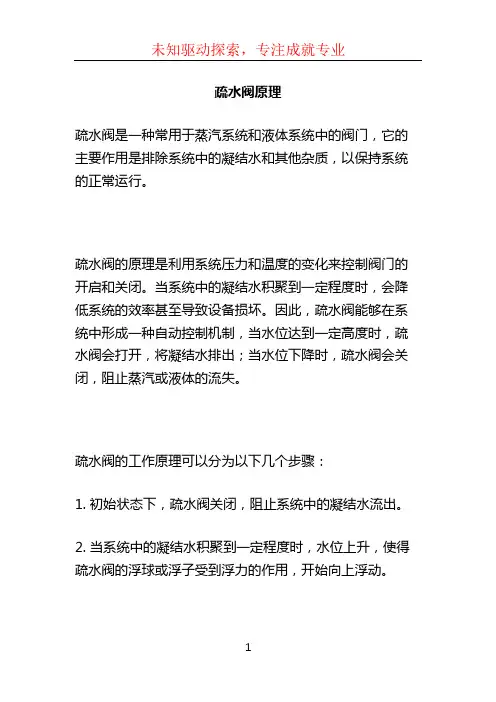

疏水阀原理
疏水阀是一种常用于蒸汽系统和液体系统中的阀门，它的主要作用是排除系统中的凝结水和其他杂质，以保持系统的正常运行。

疏水阀的原理是利用系统压力和温度的变化来控制阀门的开启和关闭。

当系统中的凝结水积聚到一定程度时，会降低系统的效率甚至导致设备损坏。

因此，疏水阀能够在系统中形成一种自动控制机制，当水位达到一定高度时，疏水阀会打开，将凝结水排出；当水位下降时，疏水阀会关闭，阻止蒸汽或液体的流失。

疏水阀的工作原理可以分为以下几个步骤：
1. 初始状态下，疏水阀关闭，阻止系统中的凝结水流出。

2. 当系统中的凝结水积聚到一定程度时，水位上升，使得疏水阀的浮球或浮子受到浮力的作用，开始向上浮动。

3. 当浮球或浮子上升到一定高度时，会通过连杆或其他机械结构将阀门打开，使凝结水排出。

4. 当凝结水排出后，系统中的水位下降，浮球或浮子也会下降，阀门会关闭，防止蒸汽或液体的流失。

5. 随着系统中的凝结水积聚再次达到一定程度，重复以上步骤。

因此，疏水阀通过自动控制水位来实现凝结水的排放，确保系统的正常运行。

这种原理使得疏水阀能够在蒸汽系统和液体系统中广泛应用，并起到保护设备和提高系统效率的作用。

疏水阀的工作原理
疏水阀作为一种常用的控制装置，主要用于调节管道系统中的液体流动。

其工作原理如下：
1. 压力调节：疏水阀内部装有调节装置，当管道系统内的压力超过设定值时，疏水阀立即启动。

调节装置可以根据设定参数自动调整阀门的开启程度，从而达到合适的压力控制。

2. 排除气体：在管道系统开始运行或停止运行时，常常会产生大量气体。

疏水阀可以通过调整阀门的开启程度，让气体自动从管道中排出，确保管道内的液体流动畅通。

3. 排放水分：管道中的液体常常会含有一定的杂质和水分。

疏水阀会根据设计要求，在流体中发现水分时进行及时排放，防止对管道设备产生损害。

4. 节能减排：疏水阀通过调节管道系统内的压力，可以降低液体的流动阻力和能耗。

同时，通过排放气体和排放水分，也能减少对环境的污染，实现节能减排的目标。

总的来说，疏水阀通过调节管道系统内的压力、排除气体和排放水分，实现对液体流动的控制和调节。

它具有自动化、节能环保等优点，在工业生产中得到广泛应用。

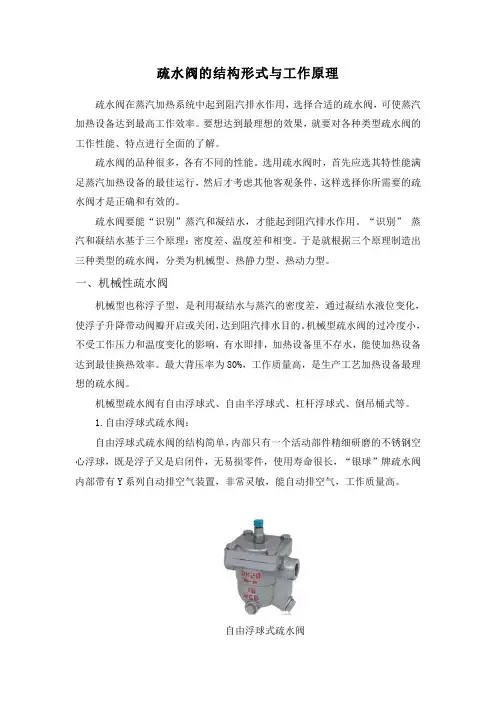

疏水阀的结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀，分类为机械型、热静力型、热动力型。

一、机械性疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

1.自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“银球”牌疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

自由浮球式疏水阀设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。

蒸汽疏水阀工作原理蒸汽品质的高低对蒸汽系统的性能起到很关键的作用，高品质的蒸汽是蒸汽系统高效率的保证.蒸汽按来源的不同会存在不同的情况，优质的饱和蒸汽，含水的湿蒸汽，或是不适宜直接使用的过热蒸汽。

优质的饱和蒸汽是最好的加热载体，是工业生产中理想的热能载体。

什么是显热热量的增减使物质的状态不发生变化，只不过是使温度发生了变化，这种热称为显热。

什么是潜热相变过程中，温度保持不变，而物质的状态发生了变化，此时物质吸收和放出的热量叫潜热。

饱和蒸汽：干饱和蒸汽和湿饱和蒸汽的统称。

干饱和蒸汽：不含水分子的饱和蒸汽叫干饱和蒸汽。

湿饱和蒸汽：含有水分子的饱和蒸汽叫湿饱和蒸汽。

过热蒸汽：若在等压下继续加热干饱和蒸汽，蒸汽温度便会逐渐升高，比容也将逐渐增大，蒸汽的温度将高于蒸汽压力相对应的饱和温度，称之为过热蒸汽。

闪蒸蒸汽：热冷凝水由于压差而再次蒸发所形成蒸汽，我们称之为闪蒸汽。

湿蒸汽因其含有水分，会影响设备换热，形成水锤对设备和管路产生伤害。

而过热蒸汽更加是不适宜直接使用的蒸汽.蒸汽加热主要利用的是蒸汽冷凝放出的汽化潜热能，而蒸汽过热时，在进入换热器后必须首先冷却放出显热，变为饱和蒸汽后才能进入冷凝放热过程，但冷却放热过程的换热系数只有冷凝放热的百分之一，这势必就会使换热速度下降，并损失了换热器相当部分的换热面积，使换热设备不能达到额定功率。

什么是临界温度在水的相变过程中，水和水蒸汽两相平衡共存状态的系统叫饱和，这种饱和状态存在着一个临界点，这个临界点的温度称为临界温度，其数值为374.15℃。

什么临界压力临界点的压力称临界压力，其数值为22.12MPa。

什么是表压以大气压力为基准（作为0）测量出来的压力称为表压。

什么是绝对压力以绝对真空压力为基准（规定为0）测量的压力称为绝对压力。

表压和绝对压力的关系绝对压力为表压和大气压力之和。

表压为绝对压力和大气压力之差。

什么是蒸汽疏水阀GB12247《蒸汽疏水阀分类》定义为蒸汽疏水阀：是从贮有蒸汽的密闭容器内自动排除凝结水，同时保持不泄漏新鲜蒸汽的一种自动控制装置，在必要时也允许蒸汽按预定的流量通过。

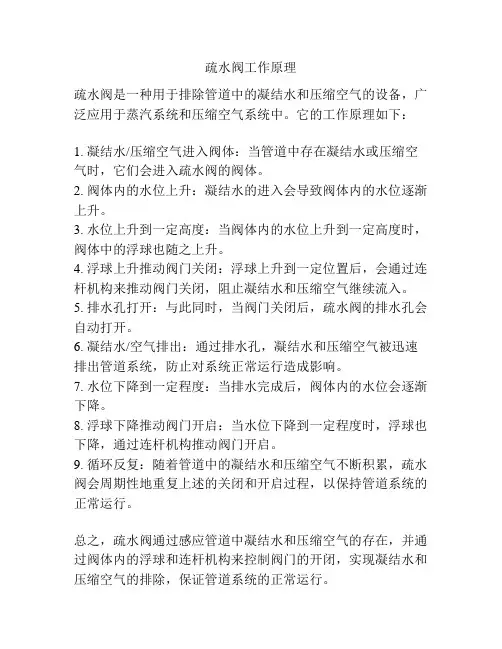

疏水阀工作原理
疏水阀是一种用于排除管道中的凝结水和压缩空气的设备，广泛应用于蒸汽系统和压缩空气系统中。

它的工作原理如下：
1. 凝结水/压缩空气进入阀体：当管道中存在凝结水或压缩空气时，它们会进入疏水阀的阀体。

2. 阀体内的水位上升：凝结水的进入会导致阀体内的水位逐渐上升。

3. 水位上升到一定高度：当阀体内的水位上升到一定高度时，阀体中的浮球也随之上升。

4. 浮球上升推动阀门关闭：浮球上升到一定位置后，会通过连杆机构来推动阀门关闭，阻止凝结水和压缩空气继续流入。

5. 排水孔打开：与此同时，当阀门关闭后，疏水阀的排水孔会自动打开。

6. 凝结水/空气排出：通过排水孔，凝结水和压缩空气被迅速排出管道系统，防止对系统正常运行造成影响。

7. 水位下降到一定程度：当排水完成后，阀体内的水位会逐渐下降。

8. 浮球下降推动阀门开启：当水位下降到一定程度时，浮球也下降，通过连杆机构推动阀门开启。

9. 循环反复：随着管道中的凝结水和压缩空气不断积累，疏水阀会周期性地重复上述的关闭和开启过程，以保持管道系统的正常运行。

总之，疏水阀通过感应管道中凝结水和压缩空气的存在，并通过阀体内的浮球和连杆机构来控制阀门的开闭，实现凝结水和压缩空气的排除，保证管道系统的正常运行。

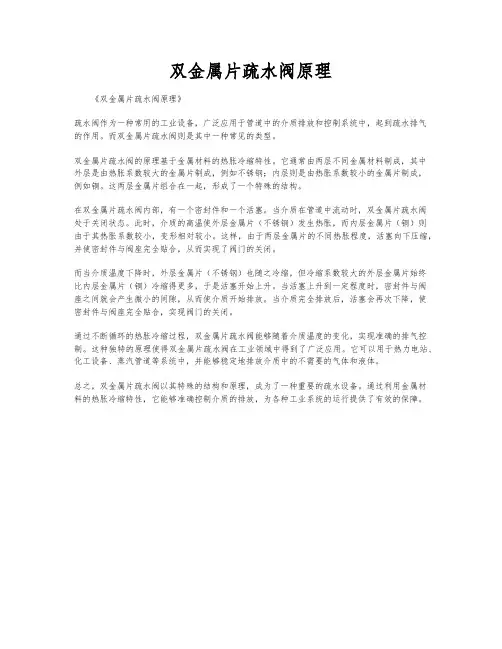

双金属片疏水阀原理《双金属片疏水阀原理》疏水阀作为一种常用的工业设备，广泛应用于管道中的介质排放和控制系统中，起到疏水排气的作用。

而双金属片疏水阀则是其中一种常见的类型。

双金属片疏水阀的原理基于金属材料的热胀冷缩特性。

它通常由两层不同金属材料制成，其中外层是由热胀系数较大的金属片制成，例如不锈钢；内层则是由热胀系数较小的金属片制成，例如铜。

这两层金属片组合在一起，形成了一个特殊的结构。

在双金属片疏水阀内部，有一个密封件和一个活塞。

当介质在管道中流动时，双金属片疏水阀处于关闭状态。

此时，介质的高温使外层金属片（不锈钢）发生热胀，而内层金属片（铜）则由于其热胀系数较小，变形相对较小。

这样，由于两层金属片的不同热胀程度，活塞向下压缩，并使密封件与阀座完全贴合，从而实现了阀门的关闭。

而当介质温度下降时，外层金属片（不锈钢）也随之冷缩，但冷缩系数较大的外层金属片始终比内层金属片（铜）冷缩得更多，于是活塞开始上升。

当活塞上升到一定程度时，密封件与阀座之间就会产生微小的间隙，从而使介质开始排放。

当介质完全排放后，活塞会再次下降，使密封件与阀座完全贴合，实现阀门的关闭。

通过不断循环的热胀冷缩过程，双金属片疏水阀能够随着介质温度的变化，实现准确的排气控制。

这种独特的原理使得双金属片疏水阀在工业领域中得到了广泛应用。

它可以用于热力电站、化工设备、蒸汽管道等系统中，并能够稳定地排放介质中的不需要的气体和液体。

总之，双金属片疏水阀以其特殊的结构和原理，成为了一种重要的疏水设备。

通过利用金属材料的热胀冷缩特性，它能够准确控制介质的排放，为各种工业系统的运行提供了有效的保障。

各种蒸汽疏水阀工作原理及现状概述(2009-09-24 14:33:06)转载分类：疏水阀系列标签：疏水阀蒸汽疏水阀热动力疏水阀杂谈一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。

蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。

而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。

据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费 4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。

随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。

国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。

本文将结合斯派莎克（Spirax Sarco）公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。

二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。

冷凝水只含有饱和温度下水所含有的能量（显热能）。

双金属片式疏水阀工作原理
双金属片式疏水阀主要由双金属片感温元件组成，其能够根据蒸汽温度的升高或者降低从而受热变形，推动阀心开关阀门。

双金属片式疏水阀是具有调整螺栓的，这使得它能够根据需求来对当前使用温度进行调节，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，能排不凝结气体，不怕冻，体积小，能抗水锤，耐高压，任意位置都可安装。

双金属片有疲劳性，须要经常调整。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀心在弹簧的弹力下，阀门处于开启位置。

当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀开始关闭。

双金属片随蒸汽温度变化控制阀门开关，阻汽排水。

以上就是双金属片式疏水阀工作原理，内容不多，但是足以把工作原理阐述清楚，赶紧Get起来吧~。

蒸汽疏水阀工作原理作者：高振禹来源：《中国科技博览》2019年第11期中图分类号：G31 文献标识码：A 文章编号：1009-914X（2019）11-0243-01一、国内蒸汽疏水阀现状概述蒸汽疏水阀是用于蒸汽供热设备和蒸汽管道上，能自动地排除蒸汽使用设备和管道中的冷凝水、空气及其它不可凝结的气体，并能防止蒸汽泄漏的自动阀门。

蒸汽广泛地应用于工业生产和生活设施中，无论在蒸汽的输送管道系统，还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺，过程中所产生的冷凝水都需要通过蒸汽疏水阀排除，而不允许蒸汽泄漏。

蒸汽疏水阀性能的优劣，对于蒸汽系统的正常运行，用汽设备热效率的提高及能源的合理利用等方面具有至关重要的作用。

特别是在煤、石油及天然气等一次能源日益减少的情况下，世界各国政府都将节约能源和开发新能源作为重要的国策。

而蒸汽疏水阀在蒸汽使用系统的节能方面起着不可忽视的关键作用。

据我国有关部门统计，目前全国蒸汽疏水阀拥有量约为432.4万台，大约有80%的产品达不到现行国家标准漏汽量小于3%的要求，其泄漏率大都在10%左右，这样一台蒸汽疏水阀就耍浪费 4.44吨标煤，全国正在使用的达不到现行国家标准的疏水阀就要浪费1432.33万吨标煤，折合人民币186203万元，这是一笔相当可观的数字，由此可见蒸汽疏水阀的节能作用之大，及其在国民经济发展中的地位之重要是不可等闲视之的。

随着国外能源危机的进一步加剧和现代化工业技术的迅速发展，对热能充分利用的要求日益提高，蒸汽疏水阀的研究工作在国外更是得到了广泛的开展。

国外蒸汽疏水阀生产厂家为适应现代工业的需要，研制工作更加深入，生产发展很快。

本文将结合良科公司的蒸汽疏水阀的产品系列介绍各种类型的蒸汽疏水阀和它们的适用场合。

二、各种蒸汽疏水阀的工作原理当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。

冷凝水只含有饱和温度下水所含有的能量（显热能）。

常见疏水阀的结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多，各有不同的性能。

选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。

“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀，分类为机械型、热静力型、热动力型。

一.机械型疏水阀机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。

机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。

最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

1.自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“银球”牌疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。

疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。

最小工作压力0.01Mpa，从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。

能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
