变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。
通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。
2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。
在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。
2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。
变频器的工作原理变频器是指一种能够改变交流电源频率并控制电动机转速的装置，也被称为变频调速器、交流调速器等。
它广泛应用于工业生产领域，能够帮助提高生产效率、降低耗能、减少机器损耗等。
那么，变频器的工作原理是怎样的呢？下面我们就来一起探讨一下。
一、变频器的基本结构变频器是由多个部件组合而成的。
其中包括整流单元、滤波单元、逆变单元、控制单元等。
下面我们分别对这几个部件进行介绍：1.整流单元变频器通过直流电源来驱动交流电动机。
因此，首先需要将供电网提供的交流电，变成直流电，这就需要整流单元来完成。
整流单元的主要作用是将交流电信号通过电子元件的作用，转变成等幅值、纯直流的电压波形，这样才能被下一级电路处理。
2.滤波单元整流单元输出的直流电有很大的脉动。
这种脉动会给电动机带来很大的损害，因此，需要滤波单元来消除这些脉动。
滤波单元通过电容、电感等元件，将直流电转化为稳定的电压，进而为后续的逆变单元提供稳定的幅值和频率。
3.逆变单元逆变单元是变频器最为核心的部件之一。
它的作用是将直流化的电源转化成高频交流电，以便输送到电机。
逆变单元一般采用多种晶体管、开关管等元件来控制电源，实现直流与交流之间的转换。
4.控制单元控制单元是变频器的大脑，其控制信号的稳定性和精度直接决定了变频器的工作性能。
控制单元的作用是对逆变单元的输出电压、电流进行调整，并根据电机转速的反馈信号，调整输出频率及电压，从而实现对电机的调速。
二、变频器的工作原理变频器的工作原理主要分为两部分，即电源电路和控制电路。
1.电源电路在变频器的电源电路中，整流单元、滤波单元、逆变单元等三个部件按照顺序连接起来，最终的输出为三相交流电机的电源。
其中，整流单元将供电网提供的交流电转换成直流电，然后再由滤波单元将直流电平稳化。
接下来，逆变单元将直流电转变成高频交流电，并将其输送至电机。
其中，变频器控制单元根据电机转速的反馈信号，调整逆变单元的输出频率和电压，从而实现对电机的调速。

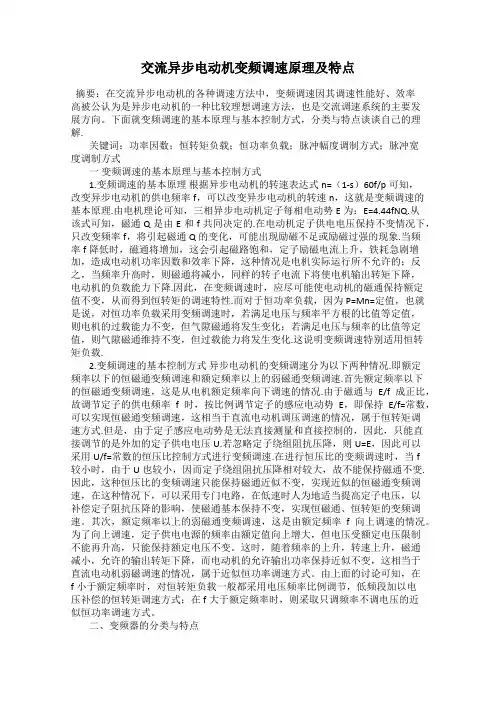

交流异步电动机变频调速原理及特点摘要：在交流异步电动机的各种调速方法中，变频调速因其调速性能好、效率高被公认为是异步电动机的一种比较理想调速方法，也是交流调速系统的主要发展方向。
下面就变频调速的基本原理与基本控制方式，分类与特点谈谈自己的理解.关键词：功率因数；恒转矩负载；恒功率负载；脉冲幅度调制方式；脉冲宽度调制方式一变频调速的基本原理与基本控制方式1.变频调速的基本原理根据异步电动机的转速表达式n=（1-s）60f/p可知，改变异步电动机的供电频率f，可以改变异步电动机的转速n，这就是变频调速的基本原理.由电机理论可知，三相异步电动机定子每相电动势E为：E=4.44fNQ.从该式可知，磁通Q是由E和f共同决定的.在电动机定子供电电压保持不变情况下，只改变频率f，将引起磁通Q的变化，可能出现励磁不足或励磁过强的现象.当频率f降低时，磁通将增加，这会引起磁路饱和，定子励磁电流上升，铁耗急剧增加，造成电动机功率因数和效率下降，这种情况是电机实际运行所不允许的；反之，当频率升高时，则磁通将减小，同样的转子电流下将使电机输出转矩下降，电动机的负载能力下降.因此，在变频调速时，应尽可能使电动机的磁通保持额定值不变，从而得到恒转矩的调速特性.而对于恒功率负载，因为P=Mn=定值，也就是说，对恒功率负载采用变频调速时，若满足电压与频率平方根的比值等定值，则电机的过载能力不变，但气隙磁通将发生变化；若满足电压与频率的比值等定值，则气隙磁通维持不变，但过载能力将发生变化.这说明变频调速特别适用恒转矩负载.2.变频调速的基本控制方式异步电动机的变频调速分为以下两种情况.即额定频率以下的恒磁通变频调速和额定频率以上的弱磁通变频调速.首先额定频率以下的恒磁通变频调速，这是从电机额定频率向下调速的情况.由于磁通与E/f成正比，故调节定子的供电频率f时，按比例调节定子的感应电动势E，即保持E/f=常数，可以实现恒磁通变频调速，这相当于直流电动机调压调速的情况，属于恒转矩调速方式.但是，由于定子感应电动势是无法直接测量和直接控制的，因此，只能直接调节的是外加的定子供电电压U.若忽略定子绕组阻抗压降，则U=E，因此可以采用U/f=常数的恒压比控制方式进行变频调速.在进行恒压比的变频调速时，当f较小时，由于U也较小，因而定子绕组阻抗压降相对较大，故不能保持磁通不变.因此，这种恒压比的变频调速只能保持磁通近似不变，实现近似的恒磁通变频调速，在这种情况下，可以采用专门电路，在低速时人为地适当提高定子电压，以补偿定子阻抗压降的影响，使磁通基本保持不变，实现恒磁通、恒转矩的变频调速。
