变频调速的基本原理..

变频器调速的基本原理变频器调速是一种常见的电力调节设备，它通过改变电机的供电频率来实现调速的目的。

变频器调速的基本原理是将交流电源输入变频器中，经过整流、滤波、逆变等电路处理后，得到一个可调的直流电压，然后再通过逆变器将直流电压转换成可调的交流电源，供给电机使用。

根据电机的负载情况和工作要求，调节变频器输出电压和频率的大小，从而实现对电机转速的精确控制。

变频器调速的基本原理可以简单概括为以下几个步骤：1. 交流电源输入：将交流电源输入变频器中，一般为三相交流电源。

这些交流电源经过变频器内部的整流和滤波电路，将其转换为稳定的直流电压。

2. 逆变器输出：经过整流和滤波后的直流电压，再经过逆变器的处理，转变为可调的交流电源。

逆变器通过控制输出电压和频率的大小，实现对电机的精确控制。

3. 控制信号输入：通过控制器或编程器，向变频器输入控制信号，包括所需的转速、负载变化等参数。

控制器根据这些输入信号，计算出逆变器应输出的电压和频率值，并将其发送到逆变器中控制输出。

4. 电机驱动：逆变器输出的交流电源供给电机进行驱动，根据逆变器输出的电压和频率值，电机转速得到控制和调节。

变频器调速的基本原理可以通过以下几个方面来解释：1. 频率控制：变频器通过调节输出电压的频率来控制电机的转速。

一般情况下，电机的转速与输入电源的频率成正比，即频率越高，电机转速越快。

通过调节变频器的输出频率，可以实现对电机转速的精确控制。

2. 电压控制：变频器还可以通过调节输出电压的大小来控制电机的转速。

一般情况下，电机的转速与输入电压成正比，即电压越高，电机转速越快。

通过调节变频器的输出电压，可以实现对电机转速的精确调节。

3. 软启动：变频器调速还具有软启动功能，即在启动电机时，逐渐增加输出频率和电压，使电机平稳启动，避免了突然启动对电机和负载的冲击。

4. 负载适应：变频器调速可以根据电机的负载情况实时调节输出频率和电压，以适应负载的变化。

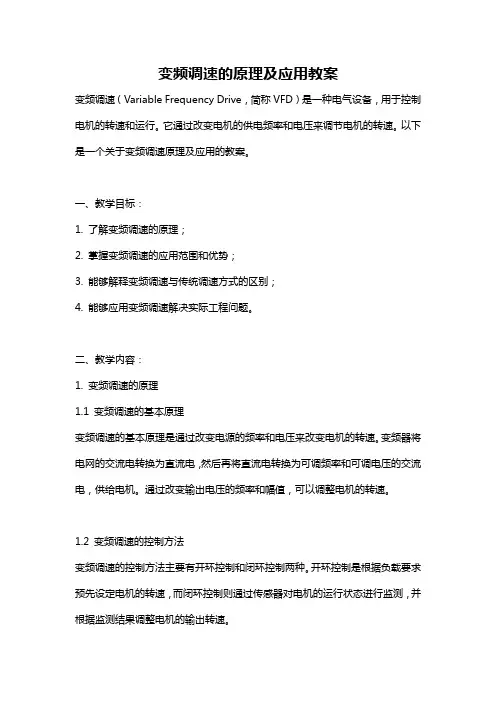

变频调速的原理及应用教案变频调速（Variable Frequency Drive，简称VFD）是一种电气设备，用于控制电机的转速和运行。

它通过改变电机的供电频率和电压来调节电机的转速。

以下是一个关于变频调速原理及应用的教案。

一、教学目标：1. 了解变频调速的原理；2. 掌握变频调速的应用范围和优势；3. 能够解释变频调速与传统调速方式的区别；4. 能够应用变频调速解决实际工程问题。

二、教学内容：1. 变频调速的原理1.1 变频调速的基本原理变频调速的基本原理是通过改变电源的频率和电压来改变电机的转速。

变频器将电网的交流电转换为直流电，然后再将直流电转换为可调频率和可调电压的交流电，供给电机。

通过改变输出电压的频率和幅值，可以调整电机的转速。

1.2 变频调速的控制方法变频调速的控制方法主要有开环控制和闭环控制两种。

开环控制是根据负载要求预先设定电机的转速，而闭环控制则通过传感器对电机的运行状态进行监测，并根据监测结果调整电机的输出转速。

2. 变频调速的应用2.1 工业领域在工业领域中，变频调速被广泛应用于各种需要控制转速的设备，如风机、泵、压缩机等。

通过调节设备的转速，可以实现能量的节约和运行效率的提高。

2.2 电梯电梯是另一个应用变频调速的领域。

通过变频调速可以实现电梯的平稳运行和快速响应，提升乘客的舒适度和安全性。

2.3 交通运输在交通运输领域，变频调速被广泛应用于地铁、电车和高速列车等。

通过调节电机的转速，可以实现车辆的平稳起动和制动控制。

三、教学方法：1. 学生讨论法：教师提出问题，学生进行小组讨论，然后在班内进行展示和讨论。

2. 实例分析法：通过实际工程案例，引导学生分析和解决问题，提高理论知识与实践能力的结合。

四、教学过程：1. 引入（10分钟）引入话题，向学生介绍变频调速的应用领域和优势。

2. 知识讲解（30分钟）2.1 讲解变频调速的基本原理和控制方法。

2.2 结合实例，展示变频调速在工程中的应用和效果。

变频器调速的基本工作原理根据电机转速的公式 n=n1（1-s）（1） N1=60f／p（2）式中：n-电机转速；n1-电机的同步转速；s-滑差；f-旋转磁场频率；P-电机极对数可知改变电机转速的方法有改变滑差s、改变旋转磁场频率f、改变电机极对数p三种。

变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。

是由由主电路和控制带电路组成的。

主电路是给异步电动机提供可控电源的电力转换部分，变频器的主电路分为两类，其中电压型是将电压源的直流变换为交流的变频器，直流回路的滤波部分是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波部分是电感。

它由三部分构成，将工频电源变换为直流功率的整流部分，吸收在转变中产生的电压脉动的平波回路部分，将直流功率变换为交流功率的逆变部分。

控制电路是给主电路提供控制信号的回路，它有决定频率和电压的运算电路，检测主电路数值的电压、电流检测电路，检测电动机速度的的速度检测电路，将运算电路的控制信号放大的驱动电路，以及对逆变器和电动机进行保护的保护电路组成。

现在大多数的变频器基本都采用交直交方式（VVVF变频或矢量控制），将工频交流电源通过整流器转换为直流电源，再把直流电源转换成近似于正弦波可控的交流电以供给电动机。

以图1为例简单说明一下变频器的工作原理。

三相交流电经过VD1～VD6整流后，正极经过RL，RL在这里是防止电流忽然变大。

经过RL电流趋于稳定，晶闸管触点会导通。

之后直流电压加在了滤波电容CF1、CF2上，这两个电容的作用是让直流电波形变得更加平滑。

之所以是两个电容是由于一个电容的耐压有限，所以用两个电容串联起来使用。

均压电阻R1、R2是让CF1和CF2上的电压一样，两个电容的容量不同的话，分压就会不同，所以各并联了一个均压电阻。

而中间的放电回路作用则是释放掉感性负载启动或停止时的反电势，用来保护逆变管V1～V6和整流管VD1～VD6。

异步电动机是电力、化工等生产企业最主要的动力设备。

作为高能耗设备，其输出功率不能随负荷按比例变化，大部分只能通过挡板或阀门的开度来调节，而电动机消耗的能量变化不大，从而造成很大的能量损耗。

近年来，随着变频器生产技术的成熟以及变频器应用范围的日益广泛，使用变频器对电动机电源进行技术改造成为各企业节能降耗、提高效率的重要手段。

1 变频调速原理n＝60 f(1－s)/p (1)式中n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。

变频调速就是通过改变电动机电源频率实现速度调节的。

变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器，逆变部分为IGBT三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功功率。

2 谐波抑制变频器使用的突出问题就是谐波干扰，当变频器工作时，输出电流的谐波电流会对电源造成干扰。

虽然各变频器厂家对变频器谐波的治理均采取了措施且基本达到国家标准要求，但谐波仍然是变频器选型和使用中最需要关注的问题。

变频器的输出电压中含有除基波以外的其他谐波。

较低次谐波通常对电机负载影响较大，引起转矩脉动，而较高的谐波又使变频器输出电缆的漏电流增加，使电机出力不足，故变频器输出的高低次谐波都必须抑制。

由于变频器的整流部分采用二极管不可控桥式整流电路，中间滤波部分采用大电容作为滤波器，所以整流器的输入电流实际上是电容器的充电电流，呈较陡的脉冲波，其谐波分量较大。

为了消除谐波，主要采用以下对策：a.增加变频器供电电源内阻抗通常情况下，电源设备的内阻抗可以起到缓冲变频器直流滤波电容的无功功率的作用。

变频调速的基本原理变频调速是一种电机调速的方法，通过改变电机的输入频率来实现电机的转速调节。

基本原理是通过变频器将来自电源的固定频率交流电转换成可调频率的交流电供给电机，从而改变电机的转速。

变频调速的基本原理可以简单理解为：变频器将交流电转换为直流电，然后再将直流电通过逆变器转换为可调频率的交流电。

在这个过程中，变频器通过控制逆变器的输出频率，实现对电机转速的调节。

具体来说，变频器首先对输入的交流电进行整流，将其转换为直流电。

然后，通过一个中间电路，将直流电转换为可调频率的交流电。

最后，通过控制逆变器的开关管的开关状态和频率，调节输出的交流电频率和电压，从而实现对电机转速的控制。

变频调速的优点在于它能够实现电机的平稳启动和停止，提高电机的运行效率，减少电机的能耗。

同时，变频调速还具有较大的转矩范围，适应性强，可以满足不同负载条件下的转速要求。

变频调速技术在工业生产中得到了广泛应用。

在风机、水泵、压缩机等设备中，通过变频调速可以实现对风量、流量、压力等参数的精确控制，提高设备的运行效率，降低能耗。

在电梯、升降机等设备中，变频调速可以实现平稳起停，提高运行的舒适性和安全性。

在机床、纺织机械等设备中，变频调速可以实现对工件的精确加工，提高生产效率和产品质量。

除了工业应用外，变频调速技术在家电领域也得到了广泛应用。

如空调、洗衣机、电冰箱等家电产品，通过变频调速可以实现对制冷、洗涤、运转等功能的精确控制，提高产品的性能和使用体验。

需要注意的是，变频调速技术在应用过程中也存在一些问题。

例如，变频器本身会产生一定的电磁干扰，对其他设备的正常运行造成影响。

此外，变频器的选型和安装也需要考虑电机的负载特性和工作环境等因素，以确保系统的稳定和可靠运行。

变频调速技术通过改变电机的输入频率来实现电机的转速调节，具有广泛的应用前景和重要的实际意义。

随着科技的发展和创新的推动，相信变频调速技术将会在更多领域得到应用，并为工业生产和生活带来更多的便利和效益。

变频器调速原理及调速方法随着科技的发展和工业的进步，电机的调速需求也越来越高。

变频器作为一种调速装置，被广泛应用于各个领域。

本文将介绍变频器的调速原理以及常用的调速方法。

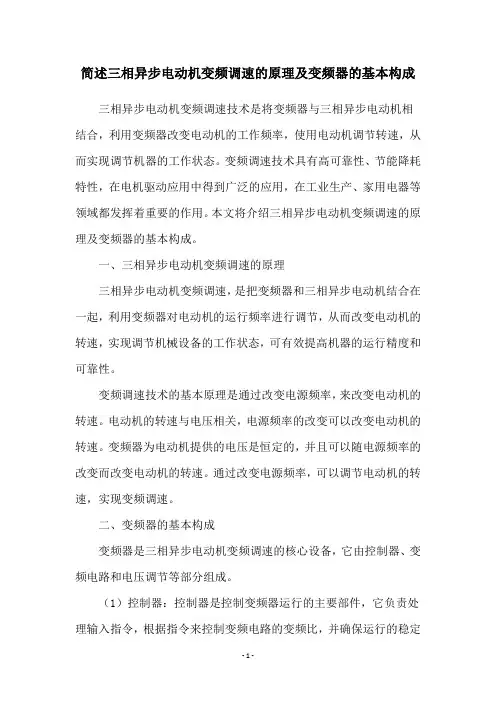

一、变频器调速原理变频器是一种能够将电源频率转换为可调的电机运行频率的装置。

其主要由整流器、滤波器、逆变器和控制电路组成。

1. 整流器与滤波器：变频器将交流电源转换为直流电源，通过整流器和滤波器将输入的交流电平稳化。

2. 逆变器：逆变器的作用是将直流电压转换为可调的交流电压，用于驱动电机。

逆变器通过控制开关管的开关时间和方式，改变输出电压的频率和幅值，实现电机的调速。

3. 控制电路：控制电路负责监测电机的运行状态和用户的操作指令，通过控制逆变器的工作方式，实现电机的调速。

二、常用的变频器调速方法变频器调速方法多种多样，根据不同的需求和应用场景可以选择不同的方法。

1. 扭矩控制调速：在某些场合需要保持恒定的扭矩输出，可以采用扭矩控制调速方法。

通过改变变频器的输出频率和电压，使得电机的转矩在一定范围内保持恒定。

2. 电压/频率调速：这是最常用的一种调速方法。

通过改变变频器的输出电压和频率，控制电机的转速。

一般情况下，输出电压和频率成正比，通过改变其数值可以实现电机的加速和减速控制。

3. 矢量控制调速：矢量控制调速是一种相对高级的调速方法，它通过对电机的转子位置和速度进行测量和控制，实现对电机的精确调速和定位控制。

矢量控制调速精度较高，适用于对转速要求严格的场合。

4. 模糊控制调速：模糊控制调速是一种基于模糊逻辑的调速方法，它可以根据实际运行状态和用户需求进行实时调整，能够适应不同的工况和负载变化。

5. PLC控制调速：在一些需要自动化控制的场合，可以采用PLC（可编程控制器）控制变频器进行调速。

通过编写PLC程序，实现对变频器的控制和调节。

三、总结变频器调速原理是将电源频率转换为可调的电机运行频率，通过改变输出频率和电压来控制电机的转速。

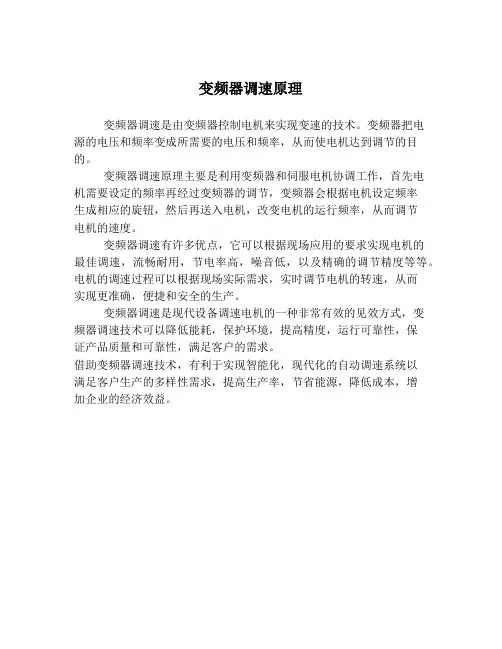

变频器调速原理
变频器调速是由变频器控制电机来实现变速的技术。

变频器把电
源的电压和频率变成所需要的电压和频率，从而使电机达到调节的目的。

变频器调速原理主要是利用变频器和伺服电机协调工作，首先电
机需要设定的频率再经过变频器的调节，变频器会根据电机设定频率
生成相应的旋钮，然后再送入电机，改变电机的运行频率，从而调节
电机的速度。

变频器调速有许多优点，它可以根据现场应用的要求实现电机的
最佳调速，流畅耐用，节电率高，噪音低，以及精确的调节精度等等。

电机的调速过程可以根据现场实际需求，实时调节电机的转速，从而
实现更准确，便捷和安全的生产。

变频器调速是现代设备调速电机的一种非常有效的见效方式，变
频器调速技术可以降低能耗，保护环境，提高精度，运行可靠性，保
证产品质量和可靠性，满足客户的需求。

借助变频器调速技术，有利于实现智能化，现代化的自动调速系统以
满足客户生产的多样性需求，提高生产率，节省能源，降低成本，增
加企业的经济效益。

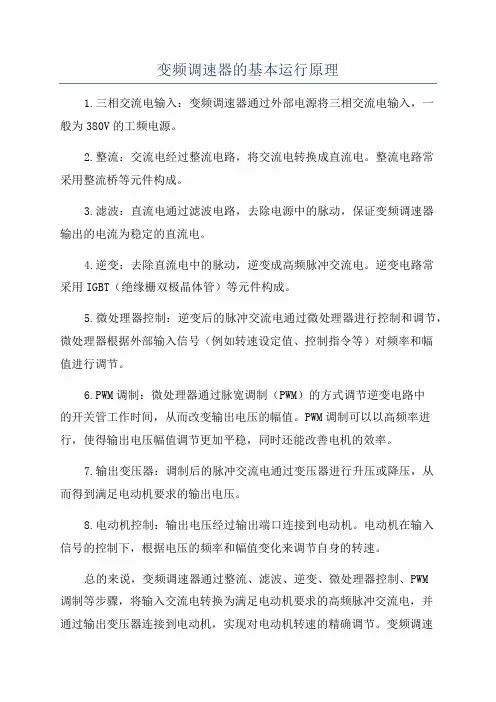

变频调速器的基本运行原理
1.三相交流电输入：变频调速器通过外部电源将三相交流电输入，一
般为380V的工频电源。

2.整流：交流电经过整流电路，将交流电转换成直流电。

整流电路常
采用整流桥等元件构成。

3.滤波：直流电通过滤波电路，去除电源中的脉动，保证变频调速器
输出的电流为稳定的直流电。

4.逆变：去除直流电中的脉动，逆变成高频脉冲交流电。

逆变电路常
采用IGBT（绝缘栅双极晶体管）等元件构成。

5.微处理器控制：逆变后的脉冲交流电通过微处理器进行控制和调节，微处理器根据外部输入信号（例如转速设定值、控制指令等）对频率和幅
值进行调节。

6.PWM调制：微处理器通过脉宽调制（PWM）的方式调节逆变电路中
的开关管工作时间，从而改变输出电压的幅值。

PWM调制可以以高频率进行，使得输出电压幅值调节更加平稳，同时还能改善电机的效率。

7.输出变压器：调制后的脉冲交流电通过变压器进行升压或降压，从
而得到满足电动机要求的输出电压。

8.电动机控制：输出电压经过输出端口连接到电动机。

电动机在输入
信号的控制下，根据电压的频率和幅值变化来调节自身的转速。

总的来说，变频调速器通过整流、滤波、逆变、微处理器控制、PWM
调制等步骤，将输入交流电转换为满足电动机要求的高频脉冲交流电，并
通过输出变压器连接到电动机，实现对电动机转速的精确调节。

变频调速
器具有调速精度高、输出平稳、效率高等特点，广泛应用于工业生产、交通运输、建筑设施等领域。

变压变频调速的基本原理变压变频调速是利用变压器和变频器来控制电动机的转速。

它的基本原理是通过改变电动机的供电电压和频率来实现转速的调节。

在工业生产中，电动机的转速通常需要根据实际生产需求进行调节，采用变压变频调速技术可以实现精准的转速控制，提高设备的运行效率，降低能耗和维护成本。

一、变压变频调速的基本原理变压变频调速是利用变压器和变频器联合控制电动机的转速。

其中变压器用来调节电动机的供电电压，而变频器则用来调节电动机的供电频率。

通过改变电动机的供电电压和频率，可以实现电动机转速的精准调节。

变压变频调速技术通常应用于工业生产中，用来控制各种类型的电动机，如交流电动机和直流电动机等。

1.变压器变压变频调速中的变压器主要用来调节电动机的供电电压。

在电动机的运行过程中，通过改变变压器的输出电压可以实现对电动机转速的调节。

调整变压器的输出电压可以更改电动机的输入功率，从而控制电动机的转速。

变压器通过调整变压比例来实现对电动机供电电压的调节，从而实现变压变频调速的目的。

2.变频器变频器是变压变频调速系统中的核心部件，主要用来控制电动机的供电频率。

通过改变变频器的输出频率可以实现对电动机转速的调节。

变频器通过调整输出电压和频率的波形来改变电动机的输入功率，从而控制电动机的转速。

变频器具有精准的频率调节能力，可以实现对电动机转速的精确控制，适用于各种工业应用场合。

二、变压变频调速的工作原理变压变频调速系统以电网为主要供电来源，通过变压器和变频器对电动机进行供电控制。

具体的工作流程如下：1.电网供电变压变频调速系统首先接收来自电网的交流电能，这部分电能被送入变压器。

2.变压器调节电压变压器将来自电网的交流电能进行调节，输出适当的电压供给电动机，调节电压可以实现对电动机转速的控制。

3.变频器调节频率变压变频调速系统通过变频器调节输出电压和频率的波形，从而改变电动机的输入功率，实现对电动机转速的控制。

4.实现转速调节通过变压变频调速系统的调节，可以实现对电动机转速的精确控制，使电动机运行在最佳状态，适应不同的生产需求。
