第二章 变频器工作原理-整流逆变

变频器主电路工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备。

它通过改变输入电源频率和电压来调节机电的转速。

本文将详细介绍变频器主电路的工作原理。

二、主电路组成变频器的主电路由以下几个主要部份组成：1. 整流器：将交流电源转换为直流电源。

2. 中间电路：由电容器组成，用于储存能量和平滑直流电压。

3. 逆变器：将直流电源转换为可调节的交流电源。

4. 滤波器：用于滤除逆变器输出的高频噪声。

5. 机电：由变频器控制的交流电动机。

三、工作原理1. 整流器工作原理：交流电源经过整流器，将交流电转换为直流电。

整流器通常采用可控硅器件，如二极管或者晶闸管。

整流器的输出电压为半波或者全波整流的直流电压。

2. 中间电路工作原理：直流电压通过整流器后，进入中间电路。

中间电路由电容器组成，用于储存能量和平滑直流电压。

电容器的容量越大，中间电路的电压波动越小。

3. 逆变器工作原理：中间电路的直流电压经过逆变器，被转换为可调节的交流电源。

逆变器通常采用可控硅器件或者晶体管。

逆变器的输出电压和频率可以根据需要进行调节。

4. 滤波器工作原理：逆变器输出的交流电源经过滤波器，滤除高频噪声和谐波。

滤波器通常由电感和电容器组成，能够平滑输出电压波形。

5. 机电工作原理：变频器控制的交流电动机接收逆变器输出的交流电源。

通过调节逆变器的输出电压和频率，可以实现对机电转速的精确控制。

变频器可以根据负载需求动态调整机电的转速，提高能效和运行稳定性。

四、应用领域变频器主电路工作原理的应用非常广泛，包括但不限于以下领域：1. 工业自动化：变频器广泛应用于机械设备、输送系统、风机、泵等工业自动化领域，实现对机电转速的精确控制。

2. 冷却和空调系统：变频器可以控制冷却水泵、风机和压缩机等设备，提高能效和运行稳定性。

3. 电梯和升降机：通过变频器控制电梯和升降机的机电，可以实现平稳启停和精确楼层控制。

4. 新能源领域：变频器在太阳能发电和风能发电系统中的应用越来越广泛，可以实现对发机电的输出电压和频率的精确控制。

变频器的工作原理变频器是指一种能够改变交流电源频率并控制电动机转速的装置，也被称为变频调速器、交流调速器等。

它广泛应用于工业生产领域，能够帮助提高生产效率、降低耗能、减少机器损耗等。

那么，变频器的工作原理是怎样的呢？下面我们就来一起探讨一下。

一、变频器的基本结构变频器是由多个部件组合而成的。

其中包括整流单元、滤波单元、逆变单元、控制单元等。

下面我们分别对这几个部件进行介绍：1.整流单元变频器通过直流电源来驱动交流电动机。

因此，首先需要将供电网提供的交流电，变成直流电，这就需要整流单元来完成。

整流单元的主要作用是将交流电信号通过电子元件的作用，转变成等幅值、纯直流的电压波形，这样才能被下一级电路处理。

2.滤波单元整流单元输出的直流电有很大的脉动。

这种脉动会给电动机带来很大的损害，因此，需要滤波单元来消除这些脉动。

滤波单元通过电容、电感等元件，将直流电转化为稳定的电压，进而为后续的逆变单元提供稳定的幅值和频率。

3.逆变单元逆变单元是变频器最为核心的部件之一。

它的作用是将直流化的电源转化成高频交流电，以便输送到电机。

逆变单元一般采用多种晶体管、开关管等元件来控制电源，实现直流与交流之间的转换。

4.控制单元控制单元是变频器的大脑，其控制信号的稳定性和精度直接决定了变频器的工作性能。

控制单元的作用是对逆变单元的输出电压、电流进行调整，并根据电机转速的反馈信号，调整输出频率及电压，从而实现对电机的调速。

二、变频器的工作原理变频器的工作原理主要分为两部分，即电源电路和控制电路。

1.电源电路在变频器的电源电路中，整流单元、滤波单元、逆变单元等三个部件按照顺序连接起来，最终的输出为三相交流电机的电源。

其中，整流单元将供电网提供的交流电转换成直流电，然后再由滤波单元将直流电平稳化。

接下来，逆变单元将直流电转变成高频交流电，并将其输送至电机。

其中，变频器控制单元根据电机转速的反馈信号，调整逆变单元的输出频率和电压，从而实现对电机的调速。

变频器工作原理
变频器是一种可以改变电源频率的电气装置。

它通过改变输入电源的频率，从而控制输出电源的频率，以满足不同的应用需求。

变频器的工作原理如下：
1. 输入电源转换：变频器通过整流电路将交流输入电源转换为直流电压。

2. 直流电压转换：变频器使用直流-交流转换器将直流电压转换为调制的中频交流电压。

3. 逆变：经过调制的电压通过逆变器转换为可调节频率和幅值的交流电源。

4. 控制电路：变频器的控制电路根据系统需求对逆变器进行控制，以实现输出频率和幅值的调节。

5. 输出滤波：变频器通过滤波电路对逆变器输出的电压进行滤波，以减小输出波形的谐波成分。

6. 输出：经过滤波的电压通过输出端口提供给外部负载，实现对负载的供电。

总之，变频器通过转换电源频率和幅值，实现对输出电源的控制，适应不同的应用需求。

它被广泛应用于电动机调速、电力系统的稳定控制等领域。

变频器的工作原理一、引言变频器是一种用于控制交流电动机转速的电子设备，广泛应用于工业生产中。

本文将详细介绍变频器的工作原理，包括基本原理、主要组成部分和工作过程。

二、基本原理变频器的基本原理是通过改变输入电源的频率来控制电机的转速。

传统的交流电源提供的电力是固定频率的，例如50Hz或60Hz，而变频器可以将输入电源的频率调节为不同的数值，从而改变电机的转速。

三、主要组成部分1. 整流器：变频器的输入电源通常为交流电，整流器用于将交流电转换为直流电。

整流器通常由整流桥电路组成，将交流电转换为直流电供给后续的逆变器使用。

2. 逆变器：逆变器是变频器的核心部件，它将直流电转换为可调频率的交流电。

逆变器通常由多个功率晶体管或IGBT组成，通过控制这些晶体管的开关状态，可以产生不同频率的交流电。

3. 控制单元：控制单元是变频器的大脑，它负责接收用户的指令，并根据指令控制逆变器的工作。

控制单元通常由微处理器和相关电路组成，可以实现多种功能，如速度控制、转矩控制等。

4. 过载保护装置：变频器通常配备过载保护装置，用于监测电机的负载情况。

当电机负载过大时，过载保护装置会自动切断电源，以保护电机和变频器不受损坏。

四、工作过程变频器的工作过程可以分为以下几个步骤：1. 输入电源经过整流器转换为直流电，并供给逆变器使用。

2. 控制单元接收用户的指令，根据指令控制逆变器的工作。

用户可以通过控制单元设置电机的转速、转矩等参数。

3. 逆变器根据控制单元的指令，控制功率晶体管或IGBT的开关状态，产生可调频率的交流电。

交流电的频率决定了电机的转速。

4. 变频器将调节后的交流电供给电机，电机根据输入的电源频率进行工作。

由于变频器可以调节输入电源的频率，因此可以实现电机的无级调速。

5. 过载保护装置实时监测电机的负载情况，当负载过大时，自动切断电源，保护电机和变频器。

五、应用范围变频器广泛应用于工业生产中，特别是需要对电机转速进行精确控制的领域。

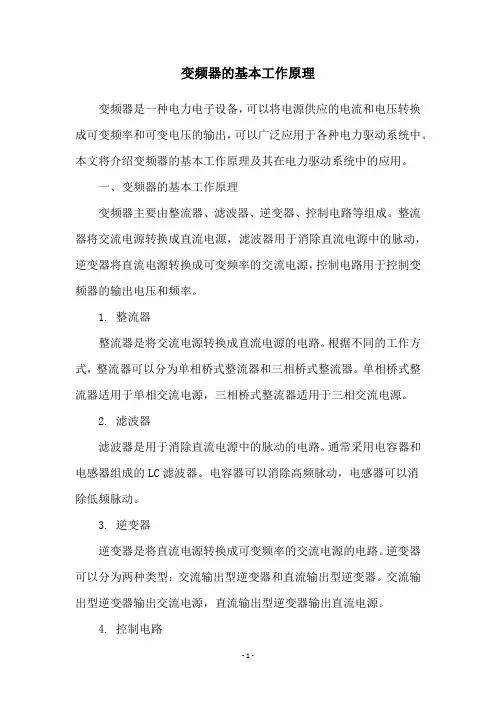

变频器的基本工作原理变频器是一种电力电子设备，可以将电源供应的电流和电压转换成可变频率和可变电压的输出，可以广泛应用于各种电力驱动系统中。

本文将介绍变频器的基本工作原理及其在电力驱动系统中的应用。

一、变频器的基本工作原理变频器主要由整流器、滤波器、逆变器、控制电路等组成。

整流器将交流电源转换成直流电源，滤波器用于消除直流电源中的脉动，逆变器将直流电源转换成可变频率的交流电源，控制电路用于控制变频器的输出电压和频率。

1. 整流器整流器是将交流电源转换成直流电源的电路。

根据不同的工作方式，整流器可以分为单相桥式整流器和三相桥式整流器。

单相桥式整流器适用于单相交流电源，三相桥式整流器适用于三相交流电源。

2. 滤波器滤波器是用于消除直流电源中的脉动的电路。

通常采用电容器和电感器组成的LC滤波器。

电容器可以消除高频脉动，电感器可以消除低频脉动。

3. 逆变器逆变器是将直流电源转换成可变频率的交流电源的电路。

逆变器可以分为两种类型：交流输出型逆变器和直流输出型逆变器。

交流输出型逆变器输出交流电源，直流输出型逆变器输出直流电源。

4. 控制电路控制电路用于控制变频器的输出电压和频率。

控制电路可以分为开环控制和闭环控制。

开环控制是根据输入信号的大小和形状直接控制输出电压和频率，闭环控制是根据反馈信号对输出电压和频率进行调整。

二、变频器在电力驱动系统中的应用变频器在电力驱动系统中的应用非常广泛，可以实现电动机的调速、节能和保护等功能。

下面将介绍变频器在电力驱动系统中的几种应用。

1. 电动机调速变频器可以实现电动机的调速功能。

通过控制变频器的输出频率，可以实现电动机的调速。

电动机调速可以实现电力系统的节能和优化控制。

2. 节能控制变频器可以实现电动机的节能控制功能。

通过控制变频器的输出电压和频率，可以实现电动机的最优工作点，从而实现节能控制。

3. 过载保护变频器可以实现电动机的过载保护功能。

当电动机负载过大时，变频器会自动降低输出电压和频率，从而保护电动机不受损坏。

变频器工作原理一、引言变频器是一种电力电子设备，用于控制交流电动机的转速和扭矩。

它通过改变电源频率和电压，实现对机电的精确控制。

本文将详细介绍变频器的工作原理。

二、工作原理1. 变频器的组成变频器由整流器、滤波器、逆变器、控制电路等组成。

整流器将交流电转换为直流电，滤波器用于减小电源噪声和波动，逆变器将直流电转换为可调的交流电，控制电路用于监测和控制变频器的运行状态。

2. 变频器的控制方式变频器有开环控制和闭环控制两种方式。

开环控制是根据用户设定的频率和电压输出信号，直接控制逆变器的输出；闭环控制则通过反馈回路，将实际输出与设定值进行比较，调整逆变器的输出，以实现更精确的控制。

3. 变频器的工作过程变频器的工作过程可以分为以下几个步骤：(1) 输入电源：交流电源输入到整流器，经过整流和滤波后，转换为直流电源。

(2) 逆变器控制：控制电路根据用户设定的频率和电压信号，控制逆变器的输出。

(3) 逆变器输出：逆变器将直流电源转换为可调的交流电源，供给交流机电。

(4) 机电控制：交流机电通过接收变频器输出的电源，实现转速和扭矩的精确控制。

4. 变频器的频率和电压控制变频器可以通过改变输出频率和电压来控制机电的转速和扭矩。

频率控制是通过改变逆变器的开关频率来实现的，而电压控制则是通过调整逆变器的输出电压来实现的。

变频器可以根据用户需求，实现机电的精确控制，提高生产效率和节约能源。

5. 变频器的优势使用变频器控制机电具有以下优势：(1) 节能：变频器可以根据实际负载需求，调整机电的转速和扭矩，避免机电长期运行在高负载下，节约能源。

(2) 精确控制：变频器可以实现机电的精确转速和扭矩控制，提高生产效率和产品质量。

(3) 软启动：变频器可以实现机电的软启动，避免机电启动时的冲击和损坏。

(4) 减少维护成本：通过精确控制机电的运行状态，可以延长机电的使用寿命，减少维护成本。

三、应用领域变频器广泛应用于各个行业，包括工业创造、石油化工、交通运输、建造等。

变频器介绍：变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备.变频器主要由整流〔交流变直流〕、滤波、逆变〔直流变交流〕、制动单元、驱动单元、检测单元微处理单元等组成.变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的.变频器工作原理变频器可分为电压型和电流行两种变频器.电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容.电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感.是整流器,整流器,逆变器.而变频器的主电路由整流器、平波回路和逆变器三部分构成,将工频电源变换为直流功率的"整流器",吸收在变流器和逆变器产生的电压脉动的"平波回路.变频器接线图上图是一副变频器接线图.在变频器的安装中,有一些问题是需要注意的.例如变频器本身有较强的电磁干扰,会干扰一些设备的工作,因此我们可以在变频器的输出电缆上加上电缆套.又或变频器或控制柜内的控制线距离动力电缆至少100mm等等.变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端〔U、V、W〕上,否则将损坏变频器.接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁.在控制台上打孔时,要注意不要使碎片粉末等进入变频器中.2、在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路.3、电磁波干扰,变频器输入／输出〔主回路〕包含有谐波成分,可能干扰变频器附近的通讯设备.因此,安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小.4、长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障.因此,最大布线长度要小于规定值.不得已布线长度超过时,要把Pr．156设为1.5、在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器.否则将导致变频器故障或电容和浪涌抑制器的损坏.6、为使电压降在2%以内,应使用适当型号的导线接线.变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降.7、运行后,改变接线的操作,必须在电源切断10min以上,用万用表检查电压后进行.断电后一段时间内,电容上仍然有危险的高压电.二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种.1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路〔含200V继电器程序回路〕分开布线.2、由于控制电路的频率输入信号是微小电流,所以在接点输入的场合,为了防止接触不良,微小信号接点应使用两个并联的节点或使用双生接点.3、控制回路的接线一般选用0.3～0.75平方米的电缆.三、地线的接线1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地.2、变频器接地用专用接地端子.接地线的连接,要使用镀锡处理的压接端子.拧紧螺丝时,注意不要将螺丝扣弄坏.3、镀锡中不含铅.4、接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好.变频器的作用1.变频器可以调整电机的功率,实现电机的变速运行,以此来达到省电的目的.例子体现在离心风机和水泵上,当离心风机和水泵使用了变频器后,操作人员变频调速,可根据需要轻松控制流量,从而节省了能源2.变频器可以降低电力线路中电压的波动,避免了一旦电压发生异常而导致设备的跳闸或者出现异常运行的现象.3.变频器可以减少对电网的冲击,从而有效地减少了无功损耗,增加了电网的有效功率.4.变频器还可以减少机械中传动部件之间的磨损,因此,在一定程度上也降低了成本,提高了系统的稳定性.5.此外,变压器的控制功能非常齐全,可以很好的配合其他的控制设备或者一起,从而实现集中监视和实时控制,为用户解决了很多系统兼容性的麻烦等问题。

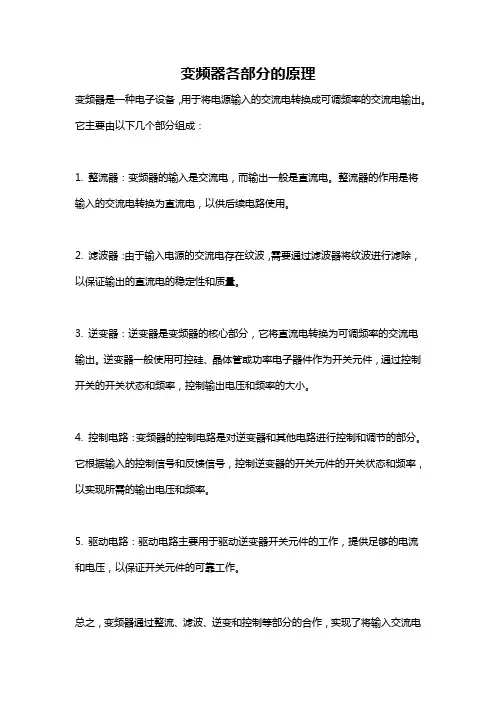

变频器各部分的原理
变频器是一种电子设备，用于将电源输入的交流电转换成可调频率的交流电输出。

它主要由以下几个部分组成：
1. 整流器：变频器的输入是交流电，而输出一般是直流电。

整流器的作用是将输入的交流电转换为直流电，以供后续电路使用。

2. 滤波器：由于输入电源的交流电存在纹波，需要通过滤波器将纹波进行滤除，以保证输出的直流电的稳定性和质量。

3. 逆变器：逆变器是变频器的核心部分，它将直流电转换为可调频率的交流电输出。

逆变器一般使用可控硅、晶体管或功率电子器件作为开关元件，通过控制开关的开关状态和频率，控制输出电压和频率的大小。

4. 控制电路：变频器的控制电路是对逆变器和其他电路进行控制和调节的部分。

它根据输入的控制信号和反馈信号，控制逆变器的开关元件的开关状态和频率，以实现所需的输出电压和频率。

5. 驱动电路：驱动电路主要用于驱动逆变器开关元件的工作，提供足够的电流和电压，以保证开关元件的可靠工作。

总之，变频器通过整流、滤波、逆变和控制等部分的合作，实现了将输入交流电
转换为可调频率的交流电输出的功能。

不同类型的变频器可能还有其他特殊的部分，如保护电路、输出滤波器等。

变频器工作原理及应用变频器（Inverter）是一种用来将直流电转换成交流电的电子设备，也是许多电气控制系统和工业自动化系统中常用的设备。

它通过改变输入直流电的电压和频率，来控制输出交流电的电压和频率，以实现对电机的精确控制。

本文将详细介绍变频器的工作原理及应用。

一、工作原理变频器的工作原理基本上是先将输入的直流电通过一个整流电路转换成直流电，在经过一个逆变电路将直流电转换成交流电。

具体而言，变频器的工作包括以下几个步骤：1.整流：变频器的输入端接收来自电源的交流电，通过整流电路将交流电转换为直流电。

整流电路主要由整流桥、滤波电路和继电器组成。

2.滤波：经过整流的直流电并不是完全稳定的，因为整流器转换过程中会产生一些脉动，并且整流后的直流电中可能还会含有一些高频噪声。

为了使变频器能够更好地工作，需要通过滤波电路去除这些脉动和噪声。

滤波电路主要由电感和电容组成，通过串联和并联的方式来实现滤波效果。

3.逆变：直流电经过滤波后，进一步通过逆变电路将直流电转换为交流电。

逆变电路主要由逆变器和控制电路组成。

逆变器通过高频开关管对直流电进行调节，生成高频脉冲信号，然后通过变压器进行变压和变频，最终输出所需的交流电。

4.控制：变频器的控制电路用来控制逆变器的输出频率和电压。

通过对控制电路的调节，可以实现对输出电压和频率的精确控制。

控制电路主要由微处理器和PWM（脉冲宽度调制）电路组成，通过对PWM电路的输出进行调节，实现对逆变器工作状态的调控。

二、应用变频器具有调速范围宽、速度调节精度高、启动扭矩大、对电机起动冲击小等特点，广泛应用于工业生产中的电机控制系统中。

以下是一些常见的变频器应用领域：1.机床：变频器能够控制电机的转速，通过调节电机的转速和扭矩，实现对机床的精确控制，提高加工质量和效率。

2.风机和水泵：风机和水泵是一些大型工业设备中常见的元件，在使用变频器控制的情况下，可以根据实际使用需求调节风机和水泵的转速和扭矩，提高能效和节能效果。

变频器工作原理变频器是一种将电源交流电转换为不同频率和电压的电力调节装置。

其主要工作原理包括功率电路、控制电路和保护电路。

功率电路是变频器的主要部分，用于将输入的电源交流电转换为需要的频率和电压输出，通常采用IGBT（绝缘栅双极型晶体管）作为开关元件。

其工作原理如下：1.输入电源直流变换：变频器首先将输入的交流电源经过整流电路转换为直流电源。

通常采用整流桥或者整流器将交流电变成直流电。

2.中间电压模块：直流电源经过中间电压模块，其中包含电容器等元件，用于产生中间直流电压，为后续的逆变提供稳定的电源。

3.逆变电路：通过控制IGBT的开关状态，将中间直流电压转换成相应频率和电压的交流电输出。

逆变电路一般采用PWM（脉宽调制）控制方式，通过控制IGBT的导通时间和截止时间来调节输出电压和频率。

控制电路是变频器的重要组成部分，用于控制功率电路的开关状态和调节输出频率和电压。

其主要工作原理如下：1.控制信号生成：控制电路根据输入信号的要求，产生对应的控制信号，包括逆变电路中IGBT的控制信号和其他保护信号。

2.PWM控制：控制电路通过生成PWM信号，控制IGBT的导通和截止时间，从而调节输出电压和频率。

通常采用PID控制算法或者模糊控制算法来实现对输出的精确控制。

保护电路主要用于保障变频器和被控设备的安全运行，常见的保护措施有：1.过载保护：监测输出电流，当电流超过设定值时，及时停机并报警。

2.过温保护：监测变频器内部温度，当温度过高时，及时停机并报警。

3.短路保护：监测输出电路是否出现短路，一旦检测到短路，及时停机。

4.过电压和欠电压保护：监测输出电压的波形和大小，当电压超出或低于设定范围时，即刻停机。

5.缺相保护：监测输入电源的三相供电是否正常，如出现缺相，立即停机。

6.过流保护：监测输入电流，当电流超过额定值时，停机保护。

以上仅是变频器工作原理和保护的基本知识点，实际应用中还需综合考虑使用环境、负载特性等因素，因此在设计和使用变频器时，需要根据具体情况进行选择和配置。

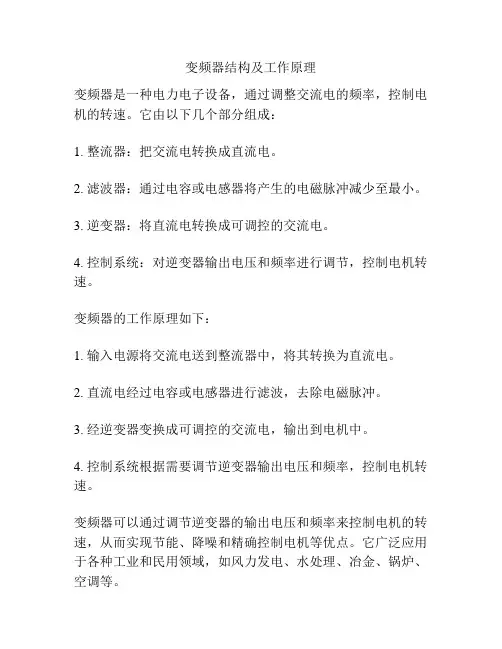

变频器结构及工作原理
变频器是一种电力电子设备，通过调整交流电的频率，控制电机的转速。

它由以下几个部分组成：
1. 整流器：把交流电转换成直流电。

2. 滤波器：通过电容或电感器将产生的电磁脉冲减少至最小。

3. 逆变器：将直流电转换成可调控的交流电。

4. 控制系统：对逆变器输出电压和频率进行调节，控制电机转速。

变频器的工作原理如下：
1. 输入电源将交流电送到整流器中，将其转换为直流电。

2. 直流电经过电容或电感器进行滤波，去除电磁脉冲。

3. 经逆变器变换成可调控的交流电，输出到电机中。

4. 控制系统根据需要调节逆变器输出电压和频率，控制电机转速。

变频器可以通过调节逆变器的输出电压和频率来控制电机的转速，从而实现节能、降噪和精确控制电机等优点。

它广泛应用于各种工业和民用领域，如风力发电、水处理、冶金、锅炉、空调等。

变频器主电路工作原理一、概述变频器是一种将电源交流电转换为可调频率和可调幅度的交流电的电子设备。

它广泛应用于工业生产中，用于控制电动机的转速和扭矩。

变频器主电路是变频器的核心部份，负责将输入的交流电转换为可调频率和可调幅度的输出电流。

二、主要组成部份1. 整流电路：变频器主电路的第一个环节是整流电路，它将输入的交流电转换为直流电。

整流电路通常由整流桥、滤波电容和电阻组成。

整流桥将交流电转换为脉冲直流电，滤波电容用于平滑输出电压，电阻用于限制电流。

2. 逆变电路：逆变电路将直流电转换为可调频率和可调幅度的交流电。

逆变电路通常由逆变桥和滤波电路组成。

逆变桥将直流电转换为交流电，滤波电路用于平滑输出电压。

3. 控制电路：控制电路是变频器主电路的控制中心，负责监测和调节输出电流的频率和幅度。

控制电路通常由微处理器、运算放大器和驱动电路组成。

微处理器负责接收和处理输入的控制信号，运算放大器负责将处理后的信号转换为控制电流，驱动电路负责将控制电流传递给逆变电路。

三、工作原理变频器主电路的工作原理可以分为以下几个步骤：1. 整流：输入的交流电通过整流桥转换为脉冲直流电。

整流桥由四个二极管组成，根据输入电压的正负半周，不同的二极管导通，使得输出电流为单向脉冲。

2. 滤波：脉冲直流电通过滤波电容进行平滑，使得输出电压变为稳定的直流电。

3. 逆变：经过滤波的直流电通过逆变桥转换为可调频率和可调幅度的交流电。

逆变桥由四个可控硅组成，根据输入的控制信号，不同的可控硅导通，使得输出电流的频率和幅度可调。

4. 控制：微处理器接收输入的控制信号，根据信号处理后的结果，调节运算放大器的输出电压，从而控制逆变桥的导通情况。

通过控制逆变桥的导通时间和导通顺序，可以实现对输出电流频率和幅度的精确控制。

四、应用领域变频器主电路的工作原理使得变频器在工业生产中具有广泛的应用。

它可以用于控制电动机的转速和扭矩，实现精确的运动控制。

变频器还可以用于节能调速，通过调整电动机的转速，降低能耗，提高生产效率。

简述变频器工作原理变频器工作原理简述1. 什么是变频器？变频器（Variable Frequency Drive，VFD）是一种用于调节电动机功率频率的设备，通过改变电源频率和电压，来控制电动机的转速。

2. 变频器的作用变频器可以使电动机实现无级调速，并且具有较高的能效，广泛应用于工业生产中的通风、压缩、泵浦等设备。

3. 变频器的工作原理变频器主要由整流器、滤波器、逆变器和控制器组成，以下是其工作原理的简述：•整流器：将交流电源转换为直流电源，以供给逆变器使用。

•滤波器：平滑整流器输出的直流电源，以减少电流的脉冲波动。

•逆变器：将直流电源转换为可调节频率和电压的交流电源，用于驱动电动机。

•控制器：根据输入信号或设定的参数，对逆变器进行调节和控制，以达到所需的转速和功率输出。

4. 变频器的工作流程以下是变频器的工作流程的简要描述：1.变频器接通电源后，整流器将交流电源转换为直流电源。

2.滤波器对直流电源进行平滑处理，减少电流脉动。

3.逆变器将直流电源转换为可调节频率和电压的交流电源，并输出给驱动电动机。

4.控制器根据输入信号或设定的参数，对逆变器进行控制，调节输出频率和电压，从而实现电动机的转速调节。

5.通过反馈装置获取电动机的实际转速信号，与设定转速进行比较，控制器根据比较结果对逆变器进行调整，进一步优化电机的运行效果。

5. 变频器的优势•无级调速：变频器可以实现电动机的无级调速，适应不同负载需求。

•节能高效：通过调节电动机的转速，减少不必要的能耗，提高能效。

•保护功能：变频器具备电流保护、过载保护、短路保护等功能，能有效保护电动机的安全稳定运行。

•减少机械损耗：通过调整电动机的转速，减少机械传动系统中的损耗，延长设备寿命。

•降低运行噪音：变频器能够减小电动机的启停冲击，降低设备的噪音。

6. 变频器在工业应用中的例子变频器在众多工业应用中得到广泛应用，以下是一些常见的例子：•通风系统：变频器可以调节通风设备的转速，根据实际需求自动调整送风量，提高能效。

变频器结构及工作原理变频器是一种能够改变交流电频率的设备，主要用于改变电动机的转速、提高电机的效率和降低噪音。

它通过将输入的直流电转变为高频交流电，再通过整流、滤波和逆变等过程得到所需的输出电压和频率。

变频器一般由三部分组成，分别是整流器、滤波器和逆变器。

整流器将交流电转变为直流电，滤波器对直流电进行滤波，使其更加稳定和平滑。

逆变器通过将直流电转变为高频交流电，再通过控制输出波形和频率，实现对电机的控制。

变频器的工作原理如下：1.输入电源：接入220V或380V的交流电源，经过输入端的保险和开关，输入到整流器。

2.整流器：将输入的交流电转变为直流电，通常采用整流桥电路实现，即将交流电通过四个二极管组成的桥路进行整流。

3.滤波器：对整流后的直流电进行滤波处理，通常采用电容器作为滤波元件，使直流电的纹波尽量小，产生平稳的直流电。

4.逆变器：将滤波后的直流电通过逆变器转变为高频交流电。

逆变器的控制方式有很多种，常见的控制方式包括PWM控制、SPWM控制等，通过控制开关管的通断时间来控制输出波形的幅值和频率。

5.输出电路：经过逆变器转换的高频交流电输出到电机，驱动电机正常运行。

变频器根据运行要求与电机匹配，可实现电机运行速度的调节，改变转矩曲线，提高效率和降低噪音。

在变频器的操作过程中，还有一些辅助电路和保护措施，如温度保护、电流保护、过载保护等，以保证变频器的安全稳定运行。

同时，通过前馈控制器和反馈传感器可对输出电压和电流进行检测，并送回控制器进行反馈，从而实现对输出电压和频率的精确调节。

变频器的应用领域非常广泛，常见的应用包括空调、电梯、水泵、风机等各种电机驱动系统。

随着技术的不断发展，变频器不仅在工业领域得到广泛应用，而且在家用电器领域也有着重要的地位，如家用空调、冰箱、洗衣机等家电产品中都有变频器的身影。

变频器的发展将进一步提高电机的控制性能，促进电机驱动系统的发展。

变频器逆变的工作原理
变频器是一种用来改变交流电的频率的装置。

它通过将输入的固定频率交流电转换成直流电，然后再将直流电转换成所需的输出频率交流电来实现频率的改变。

而逆变器则是将直流电转换成交流电的装置。

变频器的工作原理可以分为以下几个步骤：
1. 整流：将输入的交流电转换成直流电。

这一步骤通常通过使用整流桥来实现，整流桥由四个二极管组成，将输入的交流电转换成单向的直流电。

2. 滤波：对整流后的直流电进行滤波处理，以去除直流电中的高频波动，使得输出的直流电更稳定。

3. 逆变：将滤波后的直流电通过逆变器转换成所需的输出频率交流电。

逆变器通常由晶闸管、IGBT（绝缘栅双极型晶体管）等元件组成，通过控制这些元件的开关状态，可以将直流电转换成相应频率的交流电。

4. 控制：通过对逆变器中的开关元件进行控制，可以实现对变频器输出频率的调节。

这一步骤通常通过输入调节信号来实现，可以通过调节输入信号的频率和占空比来改变输出频率。

总结起来，变频器通过整流、滤波和逆变的过程，将输入的固定频率交流电转换成所需的输出频率交流电，从而实现对交流
电频率的改变。

逆变器是变频器中的一个重要组成部分，用于将直流电转换成交流电。
