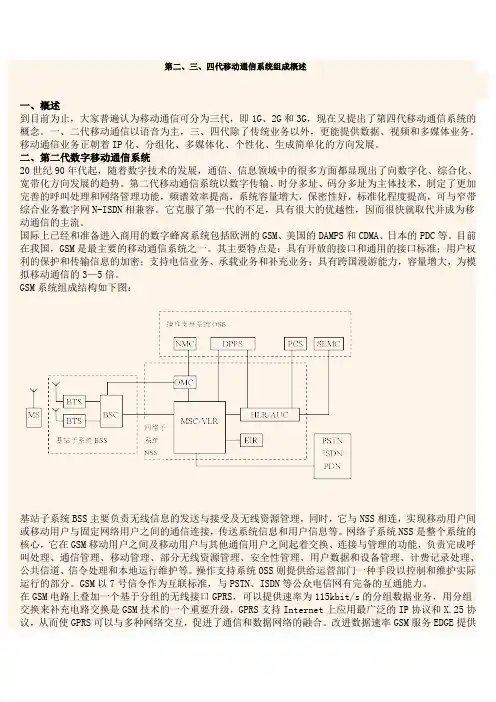

第二、三、四代移动通信系统组成概述一、概述到目前为止,大家普遍认为移动通信可分为三代,即1G、2G和3G,现在又提出了第四代移动通信系统的概念。
一、二代移动通信以语音为主,三、四代除了传统业务以外,更能提供数据、视频和多媒体业务。
移动通信业务正朝着IP化、分组化、多媒体化、个性化、生成简单化的方向发展。
二、第二代数字移动通信系统20世纪90年代起,随着数字技术的发展,通信、信息领域中的很多方面都显现出了向数字化、综合化、宽带化方向发展的趋势。
第二代移动通信系统以数字传输、时分多址、码分多址为主体技术,制定了更加完善的呼叫处理和网络管理功能,频谱效率提高,系统容量增大,保密性好,标准化程度提高,可与窄带综合业务数字网N-ISDN相兼容。
它克服了第一代的不足,具有很大的优越性,因而很快就取代并成为移动通信的主流。
国际上已经和准备进入商用的数字蜂窝系统包括欧洲的GSM、美国的DAMPS和CDMA、日本的PDC等。
目前在我国,GSM是最主要的移动通信系统之一。
其主要特点是:具有开放的接口和通用的接口标准;用户权利的保护和传输信息的加密;支持电信业务、承载业务和补充业务;具有跨国漫游能力,容量增大,为模拟移动通信的3—5倍。
GSM系统组成结构如下图:基站子系统BSS主要负责无线信息的发送与接受及无线资源管理,同时,它与NSS相连,实现移动用户间或移动用户与固定网络用户之间的通信连接,传送系统信息和用户信息等。
网络子系统NSS是整个系统的核心,它在GSM移动用户之间及移动用户与其他通信用户之间起着交换、连接与管理的功能,负责完成呼叫处理、通信管理、移动管理、部分无线资源管理、安全性管理、用户数据和设备管理、计费记录处理、公共信道、信令处理和本地运行维护等。
操作支持系统OSS则提供给运营部门一种手段以控制和维护实际运行的部分。
GSM以7号信令作为互联标准,与PSTN、ISDN等公众电信网有完备的互通能力。
在GSM电路上叠加一个基于分组的无线接口GPRS,可以提供速率为115kbit/s的分组数据业务,用分组交换来补充电路交换是GSM技术的一个重要升级,GPRS支持Internet上应用最广泛的IP协议和X.25协议,从而使GPRS可以与多种网络交互,促进了通信和数据网络的融合。
移动通信网络与业务一些基本概念移动通信网络与业务在现代社会中扮演着至关重要的角色。
本文将介绍与移动通信相关的一些基本概念,包括无线通信、网络架构、网络覆盖、移动业务等方面。
一、无线通信技术无线通信技术是现代移动通信的基础,它使得移动设备可以通过无线信号进行通信。
无线通信技术包括无线电波与电磁波的传输、调制解调、频谱分配、信号处理等方面。
常见的无线通信技术包括GSM、CDMA、WCDMA和LTE等。
二、移动通信网络架构移动通信网络涵盖了无线与有线网络,以及连接这些网络的基站、移动核心网和相关设备。
典型的移动通信网络架构包括以下几个组成部分:1. 基站系统:负责与用户终端进行无线通信,包括基站、天线等设备。
基站系统通过无线信号传输语音和数据信号。
2. 移动核心网:是移动通信网络的核心部分,负责用户身份验证、信令传输和数据传输等功能。
移动核心网包括移动交换中心、服务网关、GPRS支持节点等,用于管理用户与网络之间的通信。
3. 无线接入网:负责无线信号与有线网络的连接,将用户终端的信号转化为数字信号进行传输。
无线接入网包括传输基站控制器、无线网关和传输网等设备。
三、网络覆盖网络覆盖是指移动通信网络的信号覆盖范围,决定了用户在特定地点是否可以接收到网络服务。
网络覆盖主要受到基站数量、基站位置、信号强度等因素的影响。
优化网络覆盖可以提高通信质量和用户体验,同时也是提供各种移动业务的前提。
四、移动业务移动业务是指在移动通信网络上提供的各种服务,包括语音通信、短信、彩信、移动互联网、高清视频、物联网等。
移动业务的发展促进了信息交流、商务合作、娱乐消费等方面的进步。
移动业务的种类和功能不断增加,满足了人们日常生活和工作的需求。
综上所述,移动通信网络与业务的一些基本概念包括无线通信技术、网络架构、网络覆盖和移动业务。
了解这些基本概念,有助于我们更好地理解移动通信的运作原理和发展趋势。
在未来,随着移动通信技术的不断创新和应用,移动通信网络将会继续为人们提供更快捷、便利的通信服务。
移动通信系统的基本网络结构移动通信系统是由多个电子元件和网络组成的高度复杂系统,在这个系统中,包括了无线电信号、数字信号处理、计算机网络等许多的技术学科领域交织在一起。
移动通信系统的基本网络结构是由多个部分构成的。
本文将会介绍这些部分。
移动通信系统的基本网络结构移动通信系统的基本网络结构主要由以下几部分构成:1.移动终端(Mobile Station)移动终端是指移动电话、手持终端等可以随身携带的电子设备。
移动终端通常由发射器、接收器、微处理器和电池等部件构成。
通过这些部件,移动终端可以和移动通信基站建立通信连接,并进行语音、短信、图像、数据、视频等信息的传输。
2.移动电话交换机(Mobile Switching Center)移动电话交换机属于移动通信系统中的核心组件,它的主要作用是实现多个移动终端之间的连接。
移动电话交换机负责对来自移动终端的请求进行路由选择、信号调度、媒体转换和媒体控制等处理操作,同时也支持用户管理、收费和计费等功能。
3.基站控制器(Base Station Controller)基站控制器主要是负责对移动终端和移动电话交换机之间的通信进行控制和管理。
基站控制器可以同时控制多个基站,而且还可以支持移动终端的鉴权、位置跟踪和流量控制等功能。
4.基站(Base Transceiver Station)基站是与移动终端进行通信的设备,它通常由天线、收发器、基带处理器和电源等部件组成。
当移动终端向基站发送信号时,基站会将接收到的信号转发到其他基站或移动电话交换机,以便实现跨网络的通信。
5.业务支持系统(Business Support System)业务支持系统主要是用于支持移动通信系统的在线计费、帐单管理、客户关系管理和业务分析等业务操作。
通常,业务支持系统包括客户管理、资产管理、服务管理、订购管理等多个子系统,可以为移动终端提供各类付费服务,同时还能够协助管理运营商在各个领域的业务运营。
移动通信基础知识(初级)移动通信基础知识(初级)一、移动通信概述移动通信是指通过无线电技术传输信息的一种通信方式。
它是现代信息社会中不可或缺的基本通信手段之一,实现了人与人、人与物之间的信息传递。
移动通信技术的快速发展带来了许多便利,如方式通信、移动互联网等。
二、移动通信网络结构1. 移动通信系统的组成部分移动通信系统由移动站(Mobile Station,MS)、基站子系统(Base Station Subsystem,BSS)、移动交换中心(Mobile Switching Center,MSC)以及公共交换方式网(Public Switched Telephone Network,PSTN)等组成。
- 移动站(MS)是指移动通信用户使用的设备,通常是指方式或其他无线终端设备。
- 基站子系统(BSS)由基站控制器(Base Station Controller,BSC)和基站(Base Transceiver Station,BTS)组成,负责接收和发送无线信号。
- 移动交换中心(MSC)是移动通信系统的核心设备,处理移动通信系统中所有的信令和业务。
- 公共交换方式网(PSTN)是传统的方式通信网络,与移动通信网络相连接,实现移动通信与固定方式通信的互联互通。
2. 移动通信网络的拓扑结构移动通信网络的拓扑结构可以分为星型结构和网状结构两种。
- 星型结构:以基站子系统(BSS)为中心,基站与移动交换中心(MSC)之间采用点对点的连接方式。
这种结构简单、稳定,适用于人口稠密的城市地区。
- 网状结构:每个基站之间可以相互连接,消息可以通过多条路径进行传输。
这种结构适用于地理环境复杂、通信需求较大的区域。
三、移动通信技术1. 1G、2G、3G、4G、5G的区别- 1G:指的是第一代移动通信技术,主要是模拟信号传输,通信质量较差,只能实现语音通信。
- 2G:指的是第二代移动通信技术,采用数字信号传输,通信质量得到了较大提升,可以实现短信、语音通信等。

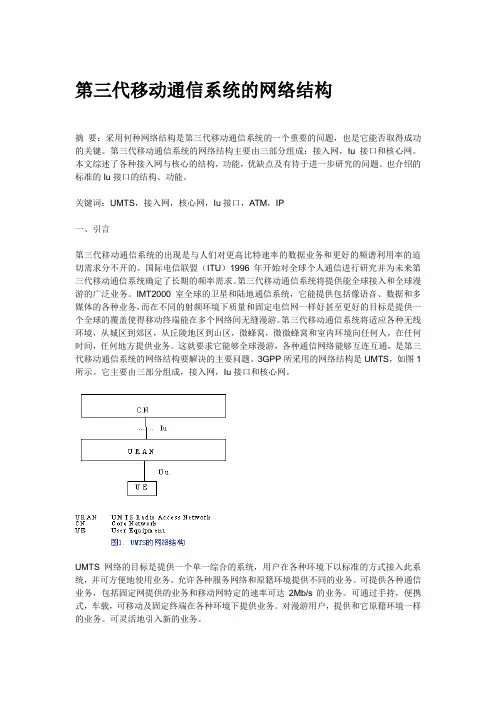

第三代移动通信系统的网络结构摘要:采用何种网络结构是第三代移动通信系统的一个重要的问题,也是它能否取得成功的关键。
第三代移动通信系统的网络结构主要由三部分组成:接入网,Iu接口和核心网。
本文综述了各种接入网与核心的结构,功能,优缺点及有待于进一步研究的问题。
也介绍的标准的Iu接口的结构、功能。
关键词:UMTS,接入网,核心网,Iu接口,ATM,IP一、引言第三代移动通信系统的出现是与人们对更高比特速率的数据业务和更好的频谱利用率的迫切需求分不开的。
国际电信联盟(ITU)1996年开始对全球个人通信进行研究并为未来第三代移动通信系统确定了长期的频率需求。
第三代移动通信系统将提供能全球接入和全球漫游的广泛业务。
IMT2000室全球的卫星和陆地通信系统,它能提供包括像语音、数据和多媒体的各种业务,而在不同的射频环境下质量和固定电信网一样好甚至更好的目标是提供一个全球的覆盖使得移动终端能在多个网络间无缝漫游。
第三代移动通信系统将适应各种无线环境,从城区到郊区,从丘陵地区到山区,微蜂窝,微微蜂窝和室内环境向任何人,在任何时间,任何地方提供业务。
这就要求它能够全球漫游,各种通信网络能够互连互通,是第三代移动通信系统的网络结构要解决的主要问题。
3GPP所采用的网络结构是UMTS,如图1所示。
它主要由三部分组成,接入网,Iu接口和核心网。
UMTS网络的目标是提供一个单一综合的系统,用户在各种环境下以标准的方式接入此系统,并可方便地使用业务。
允许各种服务网络和原籍环境提供不同的业务。
可提供各种通信业务,包括固定网提供的业务和移动网特定的速率可达2Mb/s的业务。
可通过手持,便携式,车载,可移动及固定终端在各种环境下提供业务。
对漫游用户,提供和它原籍环境一样的业务。
可灵活地引入新的业务。
UMTS除了提供话音、数据业务外,还必须提供移动多媒体业务,UMTS系统所提供的移动多媒体业务如图2所示。
二、无线接入网(RAN)在UMTS结构中包括一通用无线接入网,UMTS无线接入网(URAN)。
移动通信网络结构:1. 接入网2. Iu接口3. 核心网4. 传输网,支持可变带宽的能力;支持各种QoS描述对UMTS核心网的传输要求是:(1)支持电路交换业务(面向连接的,有保证的QoS);(2)支持分组交换业务(可保证QoS的面向连接业务和有最好效果QoS的无连接业务);(3)支持各种用户QoS需求和业务描述;(4)支持实时、非实时及自适应流量控制业务;(5)可以使用户获得各种通信业务,包括许多现在未定义的多媒体和高速率业务;(6)便于提供类似固定网所提供的高质量业务(特别是话音质量);(7)提供使用网络资源的有效方法;(8)UMTS业务能力应考虑大多数终端业务和用户应用的非连续和非对称的特性,以便更有效的使用网络资源;(9)当一个应用所需的承载业务需要多个连接时,承载业务的属性可以映射为多个值;(10)所有承载业务的属性可以在呼叫建立时进行协商,且在呼叫(移动台或网络发起)期间重新协商。
1 移动台MS(Mobile Station)是GSM移动通信网中的用户设备,也是整个GSM系统中用户能够直接接触的唯一设备。
移动台的类型包括手持台和车载台2 基站系统BSS(Base Station System)通过无线接口直接与移动台相连,负责无线发送接收和无线资源的管理通过A接口与NSS相连,实现移动用户间或移动用户与固定网路用户之间的通信连接,传送系统信息和用户信息等与操作支持子系统OSS之间实现互通。
3 网络交换系统MSC(Network Switching System)网络交换系统完成GSM 网络主要的交换功能,另外还包括用于移动性管理和存储用户数据的数据库。
网络交换系统的主要功能是管理GSM网络与其它电信网络之间的通信4 操作与维护系统OMC。
2020一建通信与广电工程实务考点:移动通信网络构成2016年一建《通信与广电工程实务》考点:移动通信网络构成一、移动通信特点二、移动通信的发展历程三、移动通信系统频段分配四、移动通信网络构成一、移动通信特点1.移动通信是指通信双方或至少一方在移动中进行信息交换的通信方式。
移动通信由无线和有线两部分组成。
无线部分提供用户终端的接入,利用有限的频率资源在空中可靠地传送话音和数据;有线部分完成网络功能,包括交换、用户管理、漫游、鉴权等,构成公众陆地移动通信网(PLMN)。
考试大◇一级建造师2.移动通信是有线和无线相结合的通信方式;无线电波传播存在严重的多径衰落;具有在互调、邻频、同频干扰条件下工作的能力;具有多普勒效应;终端用户的移动性。
多普勒效应则是指观测者与波源之间存在有相对运动时,观测者测得的波频率与波源所发出的波频率不同的现象,二、移动通信的发展历程移动通信系统从20世纪40年代发展至今,根据其发展历程和发展方向,可以划分为三个阶段:1.第一代移动电话系统是模拟系统70年代在世界许多地方得到研究。
采用的技术:由贝尔实验室提出的蜂窝组网技术,在多址技术上采用频分多址技术(PDMA)。
特点:频谱利用率低,设备成本高,业务种类少,保密性差,容量小,不能满足用户量的发展。
具有代表性的是:美国的AMPS(高级移动电话业务)和英国的TACS(全接入通信系统)。
2.第二代移动电话系统是数字蜂窝移动通信系统.具有代表性的是:20世纪80年代几乎同时出现了两种重要的通信体制,一种是TDMA,另一种是CDMA。
TDMA体制的典型代表是欧洲的GSM系统,CDMA体制典型的代表是美国的IS-95系统。
由于GSM相对模拟移动通信技术是第二代移动通信技术,所以简称2G,1995年香港和美国的CDMA公用网开始投入商用。
我国于1998年开始CDMA商用化。
GSM系统和CDMA系统主要区别是多址方式的不同,GSM是采用时分多址(TDMA)方式,而CDMA是采用码分多址。
