通信网的基本结构二、通信网的基本结构任何通信网络都具有信息传送、信息处理、信令机制、网络管理功能。

因此，从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、支撑网、传送网。

（一）业务网1)功能：业务网负责向用户提供各种通信业务，如基本话音、数据、多媒体、租用线、VPN(Virtual Private Network,虚拟专用网络)等。

2)构成一个业务网的主要技术要素包括网络拓扑结构、交换节点设备、编号计划、信令技术、路由选择、业务类型、计费方式、服务性能保证机制等。

例单选题：下列哪个技术要素是构成业务网的核心要素（）A.网络拓扑结构B.交换节点设备C.路由选择D.业务类型正确答案是：B（二）支撑网掌握功能和分类支撑网为保证业务网正常运行，增强网络功能，提高全网服务质量而形成的传递控制监测及信令等信号的网络。

支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功能，以提供用户满意的服务质量。

支撑网包含同步网、信令网、管理网三部分。

例：通信网中常说的支撑网包括()、同步网和管理网。

A.信令网B.数字数据网C.传输网D.互联网答案是：A（2007年一级建造师考试真题）（三）传送网1)传送网为各类业务网、支撑管理网提供业务信息传送手段，负责将节点连接起来，并提供任意两点之间信息的透明传输。

传送网是由传输线路、传输设备组成的网络，所以又称之为基础网。

2)功能：具有电路调度、网络性能监视、故障自动切换等相应的管理功能。

3)构成传送网的主要技术要素有：传输介质、复用体制、传送网节点技术等。

传送网节点：a)其中传送网节点主要有分插复用设备（ADM）和交叉连接设备（DXC）两种类型，它们是构成传送网的核心要素。

b)传送网节点之间的连接则主要是通过管理层面来指配建立或释放的，每一个连接需要长期维持和相对固定。

三、通信网的类型及拓扑结构（一）通信网的类型（二）通信网的拓扑结构在通信网中，所谓拓扑结构是指构成通信网的节点之间的互连方式。

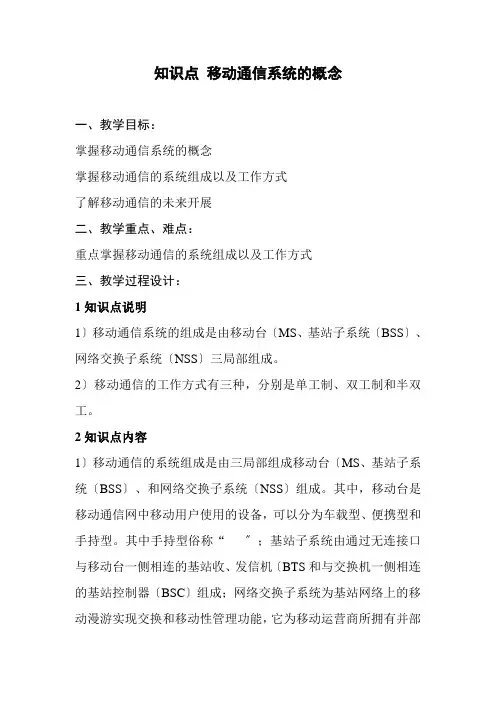

知识点移动通信系统的概念一、教学目标：掌握移动通信系统的概念掌握移动通信的系统组成以及工作方式了解移动通信的未来开展二、教学重点、难点：重点掌握移动通信的系统组成以及工作方式三、教学过程设计：1知识点说明1〕移动通信系统的组成是由移动台〔MS、基站子系统〔BSS〕、网络交换子系统〔NSS〕三局部组成。

2〕移动通信的工作方式有三种，分别是单工制、双工制和半双工。

2知识点内容1〕移动通信的系统组成是由三局部组成移动台〔MS、基站子系统〔BSS〕、和网络交换子系统〔NSS〕组成。

其中，移动台是移动通信网中移动用户使用的设备，可以分为车载型、便携型和手持型。

其中手持型俗称“〞；基站子系统由通过无连接口与移动台一侧相连的基站收、发信机〔BTS和与交换机一侧相连的基站控制器〔BSC〕组成；网络交换子系统为基站网络上的移动漫游实现交换和移动性管理功能，它为移动运营商所拥有并部署，允许移动设备与各个其它的，在更为广泛的公共交换网中进行通信。

该架构包含一些因为并非固定在一处，因而必须具有的特定的特性和功能。

2〕移动通信的工作方式有三种，分别是单工制、双工制和半双工。

①单工制：根据通信双方是否使用相同的频率，单工制又分为同频单工和双频单工，在平时，单工制工作方式是双方设备的接收机均处于接听状态。

其中A方需要发话时，关闭接收机，由B 方接收；B方发话时需要关闭接收机，从而实现双向通信。

这种工作方式收发信机可使用同一副天线，设备简单，功耗小，但操作不方便。

在使用过程中，往往会出现通话断续现象。

同频和双频单工的操作与控制方式一样。

单工制一般适用于专业性强的通信系统。

②半双工制：半双工制是指通信双方，有一方使用双工方式，即收发信机同时工作，且使用两个不同的频率；而另一方面那么采用双频单工方式，即收发信机交替工作。

这种方式在移动通信中一般使移动台采用单工方式而基站那么收发同时工作。

其优点是：设备简单、功耗小，克服了通话断断续续的现象。

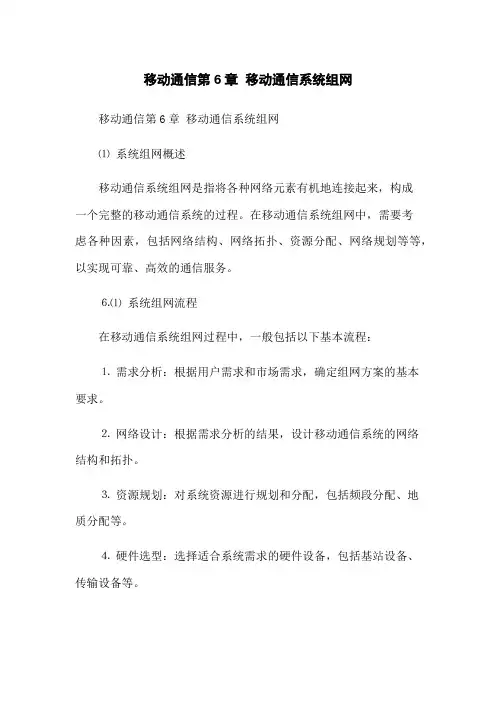

移动通信第6章移动通信系统组网移动通信第6章移动通信系统组网⑴系统组网概述移动通信系统组网是指将各种网络元素有机地连接起来，构成一个完整的移动通信系统的过程。

在移动通信系统组网中，需要考虑各种因素，包括网络结构、网络拓扑、资源分配、网络规划等等，以实现可靠、高效的通信服务。

⒍⑴系统组网流程在移动通信系统组网过程中，一般包括以下基本流程：⒈需求分析：根据用户需求和市场需求，确定组网方案的基本要求。

⒉网络设计：根据需求分析的结果，设计移动通信系统的网络结构和拓扑。

⒊资源规划：对系统资源进行规划和分配，包括频段分配、地质分配等。

⒋硬件选型：选择适合系统需求的硬件设备，包括基站设备、传输设备等。

⒌系统集成：将各个子系统集成在一起，测试整体系统的功能和性能。

⒍网络优化：对已经组网的移动通信系统进行调整和优化，以提高系统性能。

⒎系统运维：对移动通信系统进行日常维护和管理，确保系统稳定运行。

⒍⑵系统组网关键技术在移动通信系统组网中，有一些关键技术需要考虑和应用：⒈网络拓扑设计：选择合适的网络拓扑结构，包括星型、网状、树型等。

⒉信道分配技术：根据用户需求和系统资源情况，对信道进行合理分配。

⒊基站规划：确定基站的布局和密度，以覆盖用户需求和提供优质的通信服务。

⒋频率规划：对系统频段进行规划和分配，以避免频谱资源冲突。

⒌安全策略设计：确保移动通信系统的安全性，包括用户身份认证、数据加密等。

⑵系统组网实例⒍⑴ GSM系统组网GSM系统是一种数字移动通信系统，其组网包括以下主要步骤：⒈确定网络结构：GSM系统采用星型网络结构，包括多个基站，一个控制器和一个交换机。

⒉确定频率规划：根据系统容量和服务区域确定频段划分和频率规划。

⒊基站规划：确定基站的布局和密度，以保证覆盖用户需求和提供良好的通信质量。

⒋网络优化：对已组网的系统进行优化调整，包括功率控制、干扰管理等。

⒍⑵ WCDMA系统组网WCDMA系统是一种宽带码分多址技术的移动通信系统，其组网包括以下步骤：⒈确定网络结构：WCDMA系统采用分布式网络结构，包括多个基站和多个节点B。

交换技术1.信网根本组成设备：终端设备、传输设备、交换设备2.机的组成局部：通话设备、信令设备、转换设备3.拨号脉冲各工作状态：挂机状态、振铃状态、摘机状态、拨号状态4.交换机根本组成局部：用户电路、中继器、交换网络、信令设备、控制系统5.呼叫处理根本过程：用户呼出阶段、数字接收及分析阶段、通话建立阶段、通话阶段、呼叫释放阶段6.交换机分类：人工交换机、机电制交换机〔步进制、纵横制〕、程控交换机、软交换机、IP7.交换方式：〔1〕电路交换：实际物理链路，不能纠正错误，预先建立，有建立时延，电路利用率低；〔2〕分组交换：将信息化为分组，每个分组3~10字节的分组头，包含地址和控制信息，可能产生附加时延和数据丧失：a。

虚电路：逻辑连接，同一报文的不同分组沿同一路径到达，可同时建立多个虚电路，可分为呼叫建立、数据传输、释放呼叫三个阶段；b。

数据报：独立传送每个分组，同一报文可以沿不同路径，不需要有呼叫建立和释放阶段，分组可能失去顺序。

8.编号方式：〔1〕本地：局号+局用户号；移动网接入码+移动网用户〔2〕国长途：0+长途区号+对方；同上长途号首位为1，两位；为2，两位；为3，第二位奇，三位；偶，三四。

9.移动用户的ISDN：码+移动网号NDC+误别号+用户号SN10.信令分类：〔1〕按传送区域：用户线信令、居间信令；〔2〕安信令信道和话音信道的关系：随路信令、公共信道信令；〔3〕按功能：线路信令〔监视信令〕、记发器信令〔选择信令〕；〔4〕按传送方向：前向信令、后向信令11.用户话机发出的信令：〔1〕监视信令：反响用户机的摘挂机；〔2〕选择信令：用户话机向交换机送出的被叫12.NO.7信令功能：传送网的局间信号；传送电路交换数据网的局间信号；传送综合业务数字网的局间信号；在各种运行、管理和维护中心传递有关信息；在业务交换点和业务控制点之间传送各种控制信息；传送移动通信网中与用户移动相关的各种信息13.NO.7信令四层构造：MTP层：信令数据链路功能级、信令链路功能级、信令网功能级；UP层〔处理信令消息〕14.NO.7信令共有三种信令单元：消息信令单元〔MSU〕、链路状态单元(LSSU)、填充信令单元(FISU)15.信令单元各字段：标志码〔F〕、前向序号〔FSN〕、后向序号〔BSN〕、前向表示语比特〔FIB〕、后向表示语比特〔BIB〕、状态字段〔SF〕、长度表示语〔LI〕、校验码〔CK〕、业务信息八位码组〔SIO〕、信令信息字段〔SIF〕16.信令网的根本组成局部：信令点、信令转接点、信令链路17.我国NO.7信令网构造：高级信令转折点〔HSTP〕、低级信令转折点〔LSTP〕、信令点〔SP〕18.事务处理能力〔TC〕根本构造：〔1〕成分子层：处理成分和作为任选的对话局部信息单元；〔2〕事务处理子层：处理TC-用户之间包含成分及任选的对话信息局部的消息交换。

第1篇一、引言随着我国经济的快速发展，通信行业在国民经济中的地位日益重要。

通信系统作为现代信息社会的基石，其工程施工质量直接关系到通信网络的稳定性和可靠性。

本文将从通信系统工程施工的概述、施工准备、施工过程、质量控制与验收等方面进行详细阐述。

一、通信系统工程施工概述1. 工程类型通信系统工程主要包括以下类型：（1）光缆线路工程：包括长途通信线路、本地通信线路、城市光纤网络等。

（2）通信基站工程：包括移动通信基站、固定通信基站、卫星通信基站等。

（3）室内分布系统工程：包括室内移动通信覆盖系统、室内分布系统等。

（4）通信电源工程：包括通信电源设备安装、通信电源线路施工等。

2. 工程特点（1）技术性强：通信系统工程施工涉及多种专业技术，如光缆敷设、通信设备安装、电源系统设计等。

（2）周期性：通信系统工程施工具有明显的周期性，需要按照工程进度合理安排施工计划。

（3）环境适应性：通信系统工程施工需要在不同的环境下进行，如高山、沙漠、城市等。

二、施工准备1. 施工图纸及技术文件在施工前，施工单位应熟悉施工图纸及技术文件，确保施工过程中的准确性和规范性。

2. 施工人员及设备（1）施工人员：根据工程规模和复杂程度，配备相应数量的施工人员，包括技术人员、施工人员、管理人员等。

（2）施工设备：根据工程需求，配备相应的施工设备，如光缆敷设设备、通信设备、电源设备等。

3. 施工材料根据施工图纸及技术文件，准备所需的施工材料，如光缆、通信设备、电源设备、线缆等。

4. 施工现场（1）施工现场环境：确保施工现场安全、整洁，符合施工要求。

（2）临时设施：搭建临时设施，如办公室、宿舍、食堂等。

三、施工过程1. 光缆线路工程（1）光缆敷设：按照设计要求，进行光缆敷设，确保光缆的敷设质量和线路的可靠性。

（2）接头制作：对光缆接头进行制作，确保接头质量。

（3）线路测试：对敷设好的光缆线路进行测试，确保线路的传输性能。

2. 通信基站工程（1）基站选址：根据设计要求，确定基站位置。
