移动通信系统的基本网络结构移动通信系统是由多个电子元件和网络组成的高度复杂系统，在这个系统中，包括了无线电信号、数字信号处理、计算机网络等许多的技术学科领域交织在一起。

移动通信系统的基本网络结构是由多个部分构成的。

本文将会介绍这些部分。

移动通信系统的基本网络结构移动通信系统的基本网络结构主要由以下几部分构成：1.移动终端（Mobile Station）移动终端是指移动电话、手持终端等可以随身携带的电子设备。

移动终端通常由发射器、接收器、微处理器和电池等部件构成。

通过这些部件，移动终端可以和移动通信基站建立通信连接，并进行语音、短信、图像、数据、视频等信息的传输。

2.移动电话交换机（Mobile Switching Center）移动电话交换机属于移动通信系统中的核心组件，它的主要作用是实现多个移动终端之间的连接。

移动电话交换机负责对来自移动终端的请求进行路由选择、信号调度、媒体转换和媒体控制等处理操作，同时也支持用户管理、收费和计费等功能。

3.基站控制器（Base Station Controller）基站控制器主要是负责对移动终端和移动电话交换机之间的通信进行控制和管理。

基站控制器可以同时控制多个基站，而且还可以支持移动终端的鉴权、位置跟踪和流量控制等功能。

4.基站（Base Transceiver Station）基站是与移动终端进行通信的设备，它通常由天线、收发器、基带处理器和电源等部件组成。

当移动终端向基站发送信号时，基站会将接收到的信号转发到其他基站或移动电话交换机，以便实现跨网络的通信。

5.业务支持系统（Business Support System）业务支持系统主要是用于支持移动通信系统的在线计费、帐单管理、客户关系管理和业务分析等业务操作。

通常，业务支持系统包括客户管理、资产管理、服务管理、订购管理等多个子系统，可以为移动终端提供各类付费服务，同时还能够协助管理运营商在各个领域的业务运营。

移动通信网络拓扑结构移动通信网络拓扑结构1、引言在移动通信领域，网络拓扑结构是指移动通信网络中各个组成部分的连接方式和布局。

网络拓扑结构直接影响着通信系统的性能和可靠性。

本文将详细介绍移动通信网络的不同拓扑结构，并分析其优缺点。

2、单向链路拓扑结构2.1 网络组成单向链路拓扑结构由一系列无线基站（BS）和一个核心网关（GW）组成，无线基站之间通过无线链路连接，无线基站与核心网关之间通过有线链路连接。

2.2 工作原理2.2.1 无线基站接收到用户的信号，并将其转发给核心网关。

2.2.2 核心网关将接收到的信号进行处理和路由，并将其转发到目标用户。

2.3 优点2.3.1 简单、易于实现和维护。

2.3.2 适用于较小规模的通信系统。

2.4 缺点2.4.1 容易出现性能瓶颈，限制了通信系统的扩展能力。

2.4.2 单一故障节点可能导致整个网络瘫痪。

3、环形拓扑结构3.1 网络组成环形拓扑结构由一系列无线基站相互连接而成，形成一个闭合的环形结构。

3.2 工作原理3.2.1 无线基站通过无线链路相互通信，将接收到的信号传递给相邻的基站。

3.2.2 最后一个基站将信号传递给核心网关。

3.3 优点3.3.1 性能较好，拓展能力强。

3.3.2 故障单一基站不会影响整个网络的正常运行。

3.4 缺点3.4.1 对基站之间的距离要求较高，增加了网络搭建和维护的成本。

3.4.2 网络容错性较差，一旦环形结构中的一个基站故障，将影响整个环。

4、树状拓扑结构4.1 网络组成树状拓扑结构由一个核心基站（root BS）和多个子基站组成，子基站通过有线链路与核心基站相连。

4.2 工作原理4.2.1 核心基站与子基站之间进行通信和数据交换。

4.2.2 子基站向核心基站汇报自身状态，并接收核心基站的指令进行数据转发。

4.3 优点4.3.1 网络结构清晰、层次分明，易于管理和控制。

4.3.2 故障单一基站不会影响整个网络的正常运行。

4.4 缺点4.4.1 添加新的子基站时，需要重新规划拓扑结构，扩展性差。

移动通信的基本原理和结构
移动通信的基本原理和结构可以简单地分为以下几个方面：
1. 信号传输：移动通信是通过电磁波来传输信号的，这些电磁波的频率在几百兆赫兹到几千兆赫兹之间。

这些信号通过无线电发射器发射出去，然后被接收器接收。

2. 基站：移动通信系统由许多基站组成，基站是一种用于无线电通信的设备。

基站由一个天线、一个发射器和一个接收器组成。

基站负责接收从移动设备发送过来的信号，并将信号转发到其他基站或者到电话交换机。

3. 电话交换机：电话交换机是一个中心节点，用于控制整个移动通信系统的信号流。

电话交换机负责将来自基站的信号路由到正确的目的地，例如其他基站或者传统的固定电话网络。

4. 移动设备：移动通信的用户使用移动设备，例如手机或平板电脑，来发送和接收信息。

移动设备通过无线电波与基站进行通信。

总之，移动通信的基本原理和结构是通过无线电波来传输信息，由基站和电话交换机组成控制信号流，用户使用移动设备来发送和接收信息。

移动通信网络架构移动通信网络是指为移动用户提供服务的通信网络系统。

随着移动通信技术的发展，移动通信网络架构也在不断演变和升级。

本文将介绍移动通信网络的基本架构及其组成要素。

一、引言移动通信网络是现代社会中不可或缺的基础设施，它通过无线技术连接移动用户和各种通信服务，为人们提供了便捷的通信手段。

移动通信网络的架构决定了网络的性能和可靠性，下面将详细介绍其架构和组成要素。

二、移动通信网络的基本架构移动通信网络的基本架构通常分为以下几个部分：无线接入网、核心网和业务支持系统。

1. 无线接入网无线接入网是移动通信网络的第一层，它负责将移动用户和核心网连接起来。

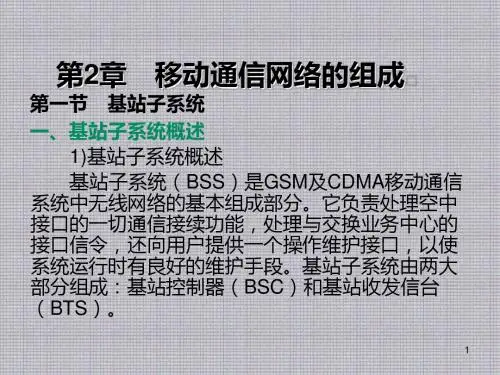

无线接入网主要包括基站子系统和控制器子系统。

基站子系统由一系列基站组成，负责无线信号的接收和发送。

控制器子系统负责对基站进行管理和控制，并协调用户间的无线资源分配。

2. 核心网核心网是移动通信网络的中枢部分，它承载着用户的通信数据和信令信息。

核心网主要包括移动交换中心（MSC）、数据网关（SGW）、传输网关（PGW）等。

MSC是核心网的核心节点，负责用户的信令传输和语音通话的连接。

SGW和PGW则负责移动数据的传输和路由。

3. 业务支持系统业务支持系统是移动通信网络的后台支持部分，它提供了一系列与业务相关的功能和服务。

业务支持系统主要包括计费系统、用户管理系统和增值业务系统。

计费系统负责对用户产生的通信费用进行计费管理，用户管理系统则负责用户信息的管理和维护，增值业务系统则提供各种增值业务，如短信、彩铃等。

三、移动通信网络的组成要素为了实现移动通信网络的正常运行，其中涉及到多种组成要素，包括频段、协议、编码等。

1. 频段频段是指无线电信号在空间中传输的频率范围。

移动通信网络根据不同的频段进行划分，以避免相互干扰。

常见的频段有800MHz、900MHz、1800MHz、2100MHz等。

2. 协议协议是移动通信网络中设备之间通信所遵循的规则和标准。

常见的协议有GSM、CDMA、TD-SCDMA、LTE等。

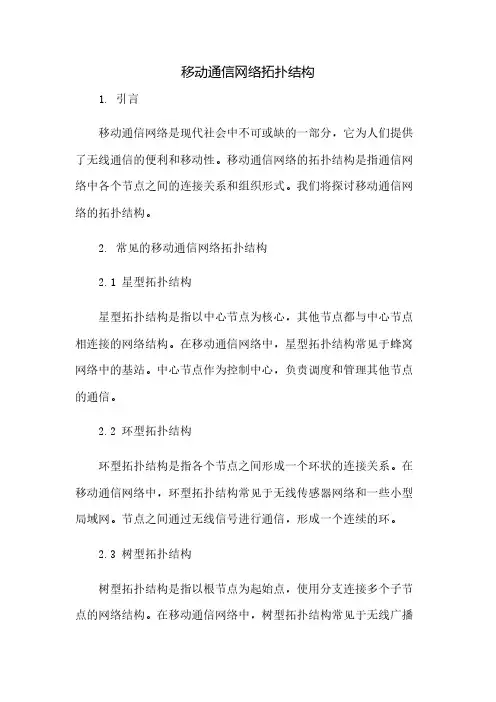

移动通信网络拓扑结构1. 引言移动通信网络是现代社会中不可或缺的一部分，它为人们提供了无线通信的便利和移动性。

移动通信网络的拓扑结构是指通信网络中各个节点之间的连接关系和组织形式。

我们将探讨移动通信网络的拓扑结构。

2. 常见的移动通信网络拓扑结构2.1 星型拓扑结构星型拓扑结构是指以中心节点为核心，其他节点都与中心节点相连接的网络结构。

在移动通信网络中，星型拓扑结构常见于蜂窝网络中的基站。

中心节点作为控制中心，负责调度和管理其他节点的通信。

2.2 环型拓扑结构环型拓扑结构是指各个节点之间形成一个环状的连接关系。

在移动通信网络中，环型拓扑结构常见于无线传感器网络和一些小型局域网。

节点之间通过无线信号进行通信，形成一个连续的环。

2.3 树型拓扑结构树型拓扑结构是指以根节点为起始点，使用分支连接多个子节点的网络结构。

在移动通信网络中，树型拓扑结构常见于无线广播网络和分布式系统。

根节点负责将信息传递给子节点，子节点再将信息传递给其他节点。

2.4 网状拓扑结构网状拓扑结构是指所有节点之间都相互连接的网络结构。

在移动通信网络中，网状拓扑结构常见于Ad hoc网络和一些大型公共网络。

节点之间通过多跳进行通信，可以灵活地组织网络，适应不同场景的需求。

3. 移动通信网络拓扑结构的选择在设计移动通信网络时，需要根据不同的应用场景和需求选择合适的拓扑结构。

下面是一些常见的选择准则：3.1 覆盖范围如果需要实现大范围的通信覆盖，可以选择星型或网状拓扑结构，这样可以通过中心节点或多跳方式实现广播和转发。

3.2 延迟要求如果通信延迟要求较高，可以选择环型或树型拓扑结构，这样可以减少通信路径的长度，提高通信速度和响应时间。

3.3 安全性需求如果通信内容需要保密或防止被窃听，可以选择树型或星型拓扑结构，这样可以通过中心节点进行加密和安全认证。

3.4 成本和资源限制根据可用的资源和成本限制，选择适合的拓扑结构。

例如，如果资源有限，可以选择环型或网状拓扑结构，减少节点间的连接和通信开销。

科普解析5G移动通信网络的整体架构移动通信网络主要包括无线接入网、承载网和核心网三部分。

无线接入网负责将终端接入通信网络，对应于终端和基站部分；核心网主要起运营支撑作用，负责处理终端用户的移动管理、会话管理以及服务管理等，位于基站和因特网之间；承载网主要负责数据传输，介于无线接入网和核心网之间，是为无线接入网和核心网提供网络连接的基础网络。

无线接入网、承载网和核心网分工协作，共同构成了移动通信的管道。

图1：移动通信网络整体架构无线接入网：BBU拆分，两级架构变三级无线接入网侧，基站作为提供无线覆盖，连接无线终端和核心网的关键设备，是5G网络的核心设备，相比于主要由BBU基带处理单元、RRU射频拉远单元、馈线和天线构成的4G基站，5G基站BBU 功能被重构为CU和DU两个功能实体，RRU与天线合并为AAU实体。

BBU拆分为CU和DU，使得无线接入网网元从4G时代的BBU+RRU两级结构演进到CU+DU+AAU三级结构，相应的无线接入网架构也从包含前传（BBU和RRU之间的网络）和回传（BBU和核心网之间的网络）的两级架构变为5G时代包含前传（DU和RRU/AAU之间的网络）、中传（CU和DU之间的网络）和回传（CU 和核心网之间的网络）的3级架构，DU以星型方式连接多个AAU，CU以星型方式连接多个DU。

图2：4G与5G基站结构变化新的无线接入网架构意味着5G基站将具备多种部署形态，总体看主要有DRAN（分布式部署）和CRAN（集中式部署）两种场景，其中CRAN又细分为CRAN小集中和CRAN大集中两种部署模式。

DRAN是传统模式，CU与DU合一，AAU共站址部署，结构与4G类似，可利旧现有的机房及配套设备，光纤资源需求低，是5G无线接入网在建设初期快速部署时主要采用的部署模式。

CRAN两种模式下，CU和DU均部署在不同站点，AAU按需拉远，需要额外敷设光缆，CU云化部署，两种模式的不同点在于，CRAN小集中模式下，DU按需部署在不同机房，CRAN大集中模式下，DU池化部署在同一机房，在5G规模建设阶段，CRAN模式可以大幅减少基站机房数量，节省机房建设/租赁成本，采用虚拟化技术实现资源共享和动态调度，便于提高跨基站协同效率，将成为5G无线接入的主要部署模式。

移动通信主要内容移动通信主要内容引言通信网络结构移动通信网络由多个层次构成，下面是其主要的层次：1. 用户终端层：包括智能方式、平板电脑等移动设备。

2. 无线接入网：负责将用户终端与核心网相连，常见的无线接入技术包括2G、3G、4G和5G等。

3. 核心网：处理移动通信网络中的用户数据和信令传输。

4. 外部网络：与移动通信网络相连的其他网络，例如互联网。

无线接入技术移动通信的无线接入技术主要包括以下几种：1. 2G：第二代移动通信技术，采用数字信号传输，主要用于语音通信和简单的短信服务。

2. 3G：第三代移动通信技术，实现了高速数据传输和多媒体业务，例如视频通话和移动互联网访问。

3. 4G：第四代移动通信技术，提供更高的速率和更稳定的连接，支持更丰富多样的应用，例如高清视频流媒体和在线游戏等。

4. 5G：第五代移动通信技术，具备更低的延迟和更大的网络容量，可以支持更多的设备连接和更复杂的应用场景，例如物联网和自动驾驶等。

通信协议移动通信中的通信协议是保证各个网络层之间正常通信的重要基础。

以下是一些常见的通信协议：1. TCP/IP协议：用于互联网通信的基本协议套件，包括IP协议和TCP协议。

2. GSM协议：用于2G移动通信网络的通信协议，主要负责无线接入技术的信令传输。

3. WCDMA协议：用于3G移动通信网络的通信协议，支持高速数据传输和多媒体业务。

4. LTE协议：用于4G移动通信网络的通信协议，具备更高的速率和更稳定的连接。

发展方向移动通信技术正朝着更高速、更稳定、更智能的方向发展。

以下是一些发展的趋势：1. 5G网络的商用化：5G技术具备更低的延迟和更大的网络容量，可以支持更多的设备连接和更复杂的应用场景，预计将在不久的将来实现商用化。

2. 物联网的普及：随着物联网设备的普及，移动通信技术将承担更多的连接和数据传输任务，需要进一步提升网络容量和连接稳定性。

3. 虚拟现实和增强现实的应用：移动通信技术将为虚拟现实和增强现实等新兴技术提供支持，为用户提供更沉浸式的体验。
