三棍闸说明书模板

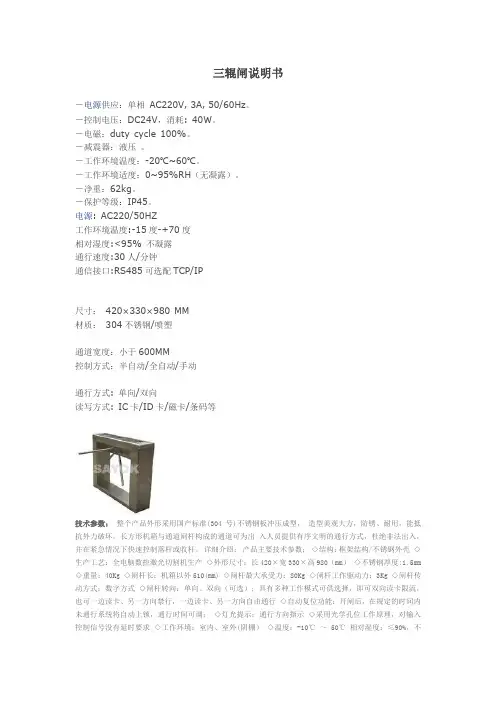

三辊闸说明书－电源供应：单相AC220V, 3A, 50/60Hz。

－控制电压：DC24V，消耗: 40W。

－电磁：duty cycle 100%。

－减震器：液压。

－工作环境温度：-20℃~60℃。

－工作环境适度：0~95%RH（无凝露）。

－净重：62kg。

－保护等级：IP45。

电源: AC220/50HZ工作环境温度:-15度-+70度相对湿度:<95% 不凝露通行速度:30人/分钟通信接口:RS485可选配TCP/IP尺寸：420×330×980 MM材质：304不锈钢/喷塑通道宽度：小于600MM控制方式：半自动/全自动/手动通行方式: 单向/双向读写方式: IC卡/ID卡/磁卡/条码等技术参数：整个产品外形采用国产标准(304号)不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。

长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

详细介绍：产品主要技术参数：◇结构：框架结构/不锈钢外壳◇生产工艺：全电脑数控激光切割机生产◇外形尺寸：长420×宽330×高980（mm）◇不锈钢厚度:1.5mm ◇重量：40Kg ◇闸杆长：机箱以外510(mm) ◇闸杆最大承受力：80Kg ◇闸杆工作驱动力：3Kg ◇闸杆传动方式：数字方式◇闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行◇自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调；◇灯光提示：通行方向指示◇采用光学孔位工作原理，对输入控制信号没有延时要求◇工作环境：室内、室外(阴棚）◇温度：-10℃ ～50℃ 相对湿度：≤90%，不凝露◇感应卡读卡口尺寸：配带标准安装支架，或度身定做◇开闸时间：0.2秒◇通行速度：30人/分钟◇通讯接口：标准RS485接口，距离≤1200米◇输入接口：干接点信号或+12V电平信号或脉宽≥100ms 的DC12V脉冲信号，驱动电流≥10mA；。

1TS2200: Torniquete TS2211: Torniquete con Panel de Acceso y Lectores RFID TS2222: Torniquete con Panel de Acceso y Lector de Huella con Función RFID.Por favor lea este documento cuidadosamente antes de la instalación y operación de este dispositivo.1. Especificaciones técnicasVoltaje de EntradaAC 220V/110V, 50Hz/60Hz Máx. Tolerancia de Brazos Centro: 80 kg Final: 40 kg Potencia60 W Índice de protección IP54Ambiente de OperaciónInterior y exterior Longitud de brazo (mm)500Temperatura de Operación-28°c a 60°c Peso Neto 65kg Operación en Humedad5% - 85%Peso Bruto 75kg Flujo25 a 48 Usuarios por minuto Dimensión (mm) Figura 11110 x 320 x 980Señal de control de entrada Contacto seco Tamaño de empaque (mm)1200 x 440 x 10802. Desempacando y probando el torniquete2.1 Instalación de brazos Procedimiento de instalación1. Abra el pegamento y aplíquelo en las aberturas cuadradasde los brazos, así como los cuatro tornillos, como se muestraen la figura 2-2. (Esto previene que los tornillos se aflojen debidoa la vibración por el tiempo de uso.)Figura 2-1Figura12Torniquete TS2200Fije los 4 tornillos de cadabrazo girando en sentidode las manecillas del reloj.Figura 2-22.2 Prueba de Encendido Antes de la Instalación del Dispositivo.1. Asegure que el voltaje de alimentación es el requerido para evitar daños en el equipo. Es posible cambiar el voltaje de entrada de 110V a 220V mediante el DIP switch como se muestra en la figura 2-3Nota: El torniquete vertical deberá estar conectado a tierra física.2. Encienda el torniquete y espere 30 segundos a que el equipo inicialice.3. Levante los brazos manualmente como se muestra en la figura 2-4.4. Compruebe que el torniquete y los LEDs indicadores funcionen correctamente.Si existe algún problema, vea la sección 4.2 o contacte a su distribuidor.Figura 2-4Figura 2-32. Inserte los brazos en los puntos de conexión y use lallave hexagonal para fijar los 4 tornillos de cada brazojusto como se muestra en la figura 2-2.Cableadode terminal33. Instalación del dispositivo3.1 Condiciones de instalaciónEl equipo deberá ser instalado en piso de concreto asegurando que los taquetes de expansión estén seguros y firmes. Se sugiere instalar un marco o valla para formar un pasillo para los usuarios como se muestra en la figura3-1.Figura 3-1Nota:1. Si realiza la instalación del torniquete pegado a una pared asegure de reservar un espacio de cuando menos 100 mm con el fin de poder abrir la tapa para realizar ajustes o mantenimiento.2. El espacio al final del brazo no debera ser mayor de 80 mm ( vea la figura 3-1).3. Se sugiere establecer una línea de advertencia para presentar la tarjeta o huella de los usuarios a una distancia moderada con el fin de reducir la probabilidad de fallos por el uso incorrecto del equipo como se muestra en la figura 3-2.3.2 CableadoExisten entradas para el cableado en la parte inferior del torniquete como se muestra en la figura 3-3. El cableado de alimentación y comunicación deberá realizarse a través de estas entradas. Se sugiere usar protección para el cableado en caso de montarse sobre la superficie.Precaución: El torniquete debe ser conectado a tierra física. La conexión está ubicada debajo del interruptorde encendido.Figura 3-33.3 Instalación1. Realizar las perforaciones:Realice las perforaciones de la base de acuerdo a las medidas de la figura 3-3.2. Fije la placa de montaje en su posición original.Coloque la placa base adecuadamente y fije los tornillos aplicando pegamento en la superficie y en las roscas de los tornillos de expansión. Instale los 4 pernos de expansión para fijar la placa y use un nivel para asegurar el nivel de la placa. En caso de que no se encuentre nivelado, ajuste utilizando los empaques proporcionados. Los4 pernos de expansión deben ser instalados apropiadamente. Vea la figura 3-4.Figura 3-43. Coloque el torniquete en la placa base y fije los tornillos. Aplique el pegamento en los tornillos antes de utilizarlos y use los empaques para asegurar la dirección del torniquete. Si el torniquete no se encuentra a nivel podrá usar los empaques para ajustarlo. Vea la figura 3-5.Torniquete TS220045Niveles de instalaciónNiveles de instalaciónFigura 3-54. Diagrama del cableado4.1 Descripción de Funciones de la Tarjeta Controladora del TorniqueteSi está usando un TS2211 o TS2222, todas las conexiones entre panel de acceso y el torniquete son realizadas en fábrica. Solo conecte el cable de comunicación al panel y realice la configuración en el Software.Si está usando un TS2200, deberá realizar la conexión entre el panel de acceso y la tarjeta del torniquete. Las conexiones se explican a continuación:Precaución: La activación del relevador del panel de acceso debe ser igual o menor de 1 segundo.Figura 4-1Descripción de Interfaces:Conexiones de Apertura: Para recibir la señal del relevador y abrir el torniquete.Switch de Emergencia: Mantendrá el torniquete abierto en caso de emergencia o una señal de incendio.Indicador de Dirección: Para conectarlo a pantalla LED e indicar si es permitido el acceso.Indicador de Paso: Para conectarlo a pantalla LED e indicar si la verificación fue correcta y es permitido el acceso.Salida de Contador: Para conectarlo a pantalla LED y mostrar el número de personas que han accesado generado por el empuje de los brazos del torniquete. Cada vuelta o ciclo completo del mismo significa un acceso completado.Salida de Solenoide de Caída de Brazo: Para controlar los brazos manualmente levantándolos después de caer automáticamente.4.2 Diagrama de Conexión para el Panel de Control de Acceso o Dispositivo Autónomo.Notas:1. El contador es un accesorio opcional.2. La activación del relevador del panel de accesoo dispositivo autónomo debe ser igual o menorde 1 segundo y el sensor de puerta establecidocomo ninguno.4.3 Configuración de ParámetrosDescripción de Funciones del DIP SwitchSwitch hacia abajo indica valor 1Switch hacia arriba indica valor 0Figura 4-3Figura 4-2Torniquete TS220067 4.3.1 Configurando la Duración de Apertura del TorniqueteSe refiere al tiempo de apertura del torniquete hasta el cerrado una vez recibida una señal de apertura.En el DIP switch, los switches 1, 2, y 3 se usan para el ajuste de la duración. Es configurable de 5 a 60 segde acuerdo a la siguiente tabla:Nota: La duración de apertura default es de 5 segundos.4.3.2 Indicador de DirecciónIndicara el acceso permitido a los usuarios. La flecha verde indica que el acceso es permitido y la “X” roja que está prohibido. El estado del indicador puede ser configurado mediante los switches 4 y 5 del DIP Switch. La descripción de los switches es la siguiente:00 = Tráfico en una dirección. El indicador verde indica que el paso es permitido mientras que el rojo indica paso prohibido.10 = Tráfico en una dirección. El indicador verde indica que el paso es permitido mientras que el rojo indica paso prohibido.01 = El acceso es permitido en ambas direcciones.4.3.3 Función de MemoriaCon esta función el torniquete puede memorizar hasta máximo 20 pases de tarjeta a la vez y permite el acceso a 20 usuarios por lo que ya no tendrán que pasar la tarjeta. Esta función puede habilitarse o deshabilitarse con el switch 6 del DIP switch. La descripción de configuración del switch es la siguiente:ENCENDIDO (arriba): Indica que la función de memoria esta activada.APAGADO (abajo): Indica que la función de memoria esta desactivada5. Precauciones de equipo y mantenimiento5.1 Precaución1. Se deben comprar e instalar accesorios adicionales para usar el torniquete en exteriores.① Se deberán instalar ventiladores para el equipo si la temperatura de ambiente es superior a 50 ºC.② El índice de protección es IP54 en condiciones de instalación adecuada. No debe ser instalado en áreas donde el torniquete se③ Si la temperatura de ambiente es igual o menor de -28ºC, será necesario instalar una placa o accesorio de calentamiento el cual deberá encenderse de manera automática para mantener la temperatura de operación necesaria.④ La vida útil del equipo será menor si es usado en exteriores en zonas costeras o regiones propensas a lluviaácida.2. Es sumamente recomendable trazar un mensaje o línea de advertencia para indicar a los usuarios el puntoen el cual deben presentar la huella o tarjeta para obtener el mejor rendimiento del equipo.La máxima tolerancia de los brazos del torniqueteTenga en cuenta que la tolerancia máxima de tensión en el centro del brazo es de 80 kg y en los extremos del brazo es de 40 kg (véase la figura 5-1). Cuando la fuerza del impacto en el torniquete alcanza el límite, los brazos caerán (permitirán el acceso) para asegurar que el equipo no sea dañado y evitar lesiones a los transeúntes.Máxima tolerancia40 kgMáxima tolerancia80 kgFigura 5-1En caso de EmergenciasLos brazos del torniquete caerán de forma automática en caso de falla eléctrica y permitirán el paso libre alpúblico. En el board del torniquete existe una terminal para bajar los brazos automáticamente en caso de emergencia. Después de la emergencia restaure la alimentación, espere al menos 6 segundos y luego levante los brazos manualmente.85.2 MantenimientoFormando una Conciencia de MantenimientoEl torniquete deberá recibir mantenimiento regularmente y ser reparado una vez que esté dañado. Se recomienda colocar mensajes de advertencia en lugares visibles para invitar a los transeúntes a utilizar el equipo de una manera adecuada y en orden. Una conciencia de uso razonable mejorará el rendimiento y ayudará a alargar la vida útil del torniquete.Mantenimiento RegularEs necesario utilizar líquido especial para acero inoxidable para realizar la limpieza de la carcasa exterior del equi-po. Si el torniquete es utilizado en exteriores o en ambientes con mucho polvo deberá recibir mantenimiento de manera continua para asegurar la correcta operación del equipo. RECUERDE DESCONECTAR LA ALIMENTACIÓN DEL EQUIPO ANTES DE REALIZAR EL MANTENIMIENTO.El amortiguador se utiliza para ajustar la elasticidad de los torniquetes y velocidad de regreso. Puede girar en sentido de las manecillas para aumentar y en sentido contrario para debilitar la elasticidad y la velocidad del torniquete. Vea la figura 5-2.La figura 5-3 muestra la estructura electro-mecánica del equipo.Solenoide Discooptoacoplador Amortiguador Disco de triplelóbuloRetén SolenoideSolenoideReténFigura 5-3Figura 5-296. Solución de problemasSíntoma SoluciónLos indicadores no encienden cuando el equipo ha sidoencendido Puede ser causado por la fuente de alimentación o cableado. Compruebe si el cable de conexión y el cable de alimentación entre están dañados o el cableado está suelto.Los brazos del torniquete no se pueden levantar manualmente después de encender el equipo.Puede ser causado por el problema de los componentes relativos o electroimán de brazo.1. Compruebe si la base y la placa a su vez resisten entre sí, como muestra la figura 6-1.2. Compruebe si el electroimán de brazo está en funcionamiento. Retire la cubierta superior del marco, use una llave hexagonal para retirar la cubierta del módulo de control (como se muestra en la figura 6-2 y compruebe el estado de trabajo del electroimán como se muestra en la figura 6-3.El torniquete no permite el acceso después de una verificación correcta.Debe ser un problema con la programación del panelo el cableado.1. Revise si el usuario tiene un permiso de apertura o nivelde acceso.2. Use un multímetro para revisar los puertos NO y COM y salidas de relevadores del panel de control de acceso.3. Realice una conexión en puertos “K1, GND” y/o “K2, GND”,si el torniquete abre, puede ser un problema del panel de acceso. En este caso revise el cableado de conexión del controlador.El paso no es suave al girar el torniquete, existe resistencia al empujar los brazos y/o los bra-zos no regresan a la posicióninicial después de girar.El problema puede ser causado por el amortiguador. Ajústelo como se muestra en la figura 5-2.Los brazos caen durante su uso.Puede ser un problema causado por los componentes delmecanismo o el electroimán.Revise que las piezas no estén fuera de lugar como se muestra en lafigura 6-1. Revise que el electroimán de los brazos este cerrado.Si no es así reinicie el equipo.1011Manual de UsuarioEstado normal del selenoide cuando el torniquete está apagadoEstado normal del selenoide cuando el torniquete está encendidoFigura 6-1Figura 6-2Figura 6-312Torniquete TS2200Anexo 1. Configuraciones de fábricaNota: La duración de apertura se encuentra por default en 5 segundos, configúrela a 1 segundo.Anexo 2. Diagrama de conexionesGerman Centre 3-2-02, Av. Santa Fe No. 170, Lomas de Santa Fe,Delegación Alvaro Obregón, 01210 México D.F.Tel: +52 (55) 52-92-84-18Derechos de Autor © 2015, ZKTeco, Inc. Todos los derechos reservados.ZKTeco puede, en cualquier momento y sin previo aviso, realizar cambios o mejoras en los productos y servicios o detener su producción o comercialización.El logo ZKTeco y la marca son propiedad de ZKTeco Inc.14Torniquete TS2200。

目录1. 设备简介 (1)1.1简述....................................................... 错误!未定义书签。

1.2功能特点............................................... 错误!未定义书签。

1.3重要技术参数....................................... 错误!未定义书签。

2. 产品外形尺寸 (3)2.1设备外形尺寸....................................... 错误!未定义书签。

3. 产品结构及其工作原理 (6)3.1通道闸机械系统................................... 错误!未定义书签。

3.2通道闸电控系统 (6)3.3系统工作原理....................................... 错误!未定义书签。

4. 设备安装与调试 (8)4.1设备安装............................................... 错误!未定义书签。

4.2设备功能调试....................................... 错误!未定义书签。

5. 通道闸常见故障解决及平常维护 (14)6. 设备操作说明171. 设备简介1.1简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备, 通过配置不同的读写设备, 即可完毕对通道通行的智能化控制与管理。

整个产品外形采用不锈钢板冲压成型, 造型美观大方, 防锈、耐用, 且系统对外采用标准电气接口, 可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上, 从而为出入人员提供有序文明的通行方式, 并可杜绝非法人员进出, 同时为了满足消防通道的规定, 在紧急情况下停电落杆,组织人员疏散。

1.2功能特点1)采用了独特的不完全齿轮传动系统, 使闸机在零位锁定、解锁更加准确、可靠。

翼闸使用说明书深圳市嘉讯通电脑技术有限公司地址：深圳市宝安区龙华镇民治大道横岭工业区10栋网址：E-mail：目录基本参数....................................................................... 机芯 .......................................................................... 驱动板.........................................................................用户接口......................................................................联网接口......................................................................其他接口...................................................................... 调试与安装.....................................................................调试..........................................................................安装.......................................................................... 常见问题处理................................................................... 基本参数箱体尺寸： 1400*300*1000MM通道宽：≤600MM电源电压：AC220±10％V，50HZ工作温度：-30度～60度工作湿度：≤90%，不凝露输入接口：电平信号或>10ms的12V脉冲信号； b.驱动电流>10mA；闸门开、关时间：秒机芯翼闸机芯由电机、齿轮组、离合机构、上位接近开关、下位接近开关、电磁铁、限位块、驱动板等组成。
