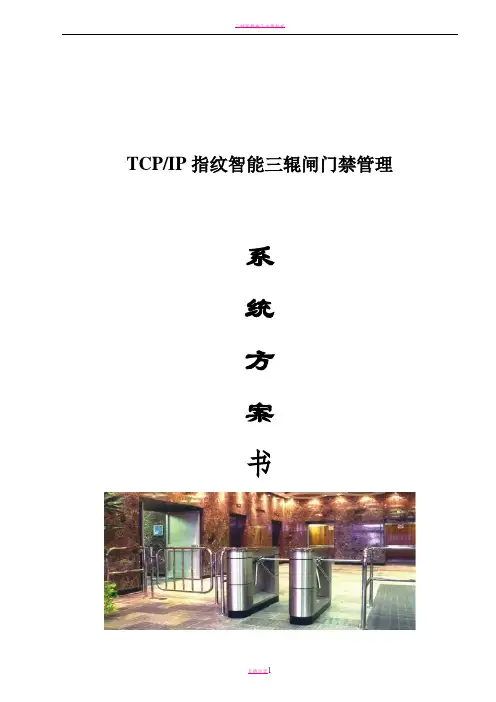

TCP/IP 指纹智能三辊闸门禁管理系统方案书第一章系统概述 (2)1.1系统概述 (3)1.2主要设计依据规范 (3)第二章系统结构 (3)2.1系统的功能 (3)2.2基本组成部分 (4)2.3系统配置 (4)2.3.1感应卡 (4)2.3.2读卡终端 (5)2.3.3控制主机板： (5)2.3.4 发卡器 (6)2.3.5 三辊闸 (6)第三章系统管理软件介绍 (8)3.1软件的特点和简介 (9)3.2系统的主要功能 (11)第四章系统的应用简介 (12)第六章售后服务保证 (13)第一章系统概述1.1 系统概述三辊闸通道出入管理控制系统，具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。
它在功能上实现了通讯自动化(CA)、办公自动化(OA) 和管理自动化(BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、公园、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。
本系统最大的特点：在网络内的任何一台电脑上，无需安装软件，输入每个出入的口的 IP 地址，用户名和密码即可远程控制通道，方便快捷，是真正的网络版系统1.2 主要设计依据规范1.国际综合布线标准 ISO/IEC118012．《民用建筑电气设计规范》JGJ/T 16-923．《中华人民共和国安全防范行业标准》 GA/T74-944．《中华人民共和国公共安全行业标准》 GA/T70-945．《监控系统工程技术规范》 GB/50198-94第二章系统结构2.1 系统的功能1可以树立规范化管理形象，提高管理档次，同时规范化内部的管理体制。
三辊闸说明书－电源供应：单相AC220V, 3A, 50/60Hz。
－控制电压：DC24V，消耗: 40W。
－电磁：duty cycle 100%。
－减震器：液压。
－工作环境温度：-20℃~60℃。
－工作环境适度：0~95%RH（无凝露）。
－净重：62kg。
－保护等级：IP45。
电源: AC220/50HZ工作环境温度:-15度-+70度相对湿度:<95% 不凝露通行速度:30人/分钟通信接口:RS485可选配TCP/IP尺寸：420×330×980 MM材质：304不锈钢/喷塑通道宽度：小于600MM控制方式：半自动/全自动/手动通行方式: 单向/双向读写方式: IC卡/ID卡/磁卡/条码等技术参数：整个产品外形采用国产标准(304号)不锈钢板冲压成型，造型美观大方，防锈、耐用，能抵抗外力破坏。
长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。
详细介绍：产品主要技术参数：◇结构：框架结构/不锈钢外壳◇生产工艺：全电脑数控激光切割机生产◇外形尺寸：长420×宽330×高980（mm）◇不锈钢厚度:1.5mm ◇重量：40Kg ◇闸杆长：机箱以外510(mm) ◇闸杆最大承受力：80Kg ◇闸杆工作驱动力：3Kg ◇闸杆传动方式：数字方式◇闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行◇自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调；◇灯光提示：通行方向指示◇采用光学孔位工作原理，对输入控制信号没有延时要求◇工作环境：室内、室外(阴棚）◇温度：-10℃ ～50℃ 相对湿度：≤90%，不凝露◇感应卡读卡口尺寸：配带标准安装支架，或度身定做◇开闸时间：0.2秒◇通行速度：30人/分钟◇通讯接口：标准RS485接口，距离≤1200米◇输入接口：干接点信号或+12V电平信号或脉宽≥100ms 的DC12V脉冲信号，驱动电流≥10mA；。
使用说明书目录第一章：产品介绍/功能特点/技术参数 (01)第二章：电气土建及设备安装.........................................................02-03第三章：三辊闸简易说明图. (04)第四章：三辊闸主机板接线图 (05)第五章：指示灯板接线图 (06)第六章：门禁控制板接线图 (07)第七章：摆闸/翼闸功能使用说明.....................................08-09-10-11第八章：故障说明 (12)产品介绍1.整个系统运行平稳、噪音小2.设备具有断电落杆功能3.设备具有通行指示功能4.统一标准的对外电气接口，可与各种读写设备相挂接5.具有自行保护，自动复位功能6.防冲撞功能：闸杆在上锁状态下，无法用外力推动7.远程控制功能：可通过电脑接TCP/IP远程控制闸机（需配置门禁控制板）适应场所办公场所：商务大厦、政府机关等；科教单位：院校、研究所、图书馆等；商业服务场所：超市、商场、宾馆、会所、银行等；休闲娱乐场所：公园、景区、游乐场等；运输站点：汽车站、火车站、地铁站、机场等。
技术参数结构：整个产品外形板材采用304不锈钢板材冲压成型，防锈。
外形尺寸：1200*280*980mm包装尺寸：1300*350*1100mm通道宽：600mm通行方式:单向/双向读写方式：IC卡/ID卡/指纹/人脸识别/身份证等工作环境：室内，室外（建议架雨棚）电源:AC170~264V、 50/60HZ工作电压： DC24V工作环境温度：-15℃—75℃相对湿度：小于95%，不凝露通行速度：30人/分钟输入接口：开关信号通信接口：TCP/IP一．设备安装条件及安装位置安装地面基础必须是混凝土结构，保证膨胀螺丝能牢固固定。
如果不具备此条件，请咨询建筑或装修等专业人士，以创造牢固固定闸机的稳定条件，如打桩，铺设钢板等。
设备安装位置确定设备安装位置和闸机占地面积闸机靠墙安装时，需预留100mm距离，以便打开闸机的上盖进行维修和调试。
三辊闸使用手册目录目录 (2)警告： (3)一、产品概述 (3)二、产品功能介绍 (3)三、产品规格参数 (4)四、设备组成部分 (4)1.位置摆放图 (4)2.机械组成部分 (5)2.1外形结构图 (5)2.2内部结构图 (6)2.3主控部件 (7)2.4选配部件 (7)五、工作原理 (7)1.工作模式 (7)1.1单向认证模式 (7)1.2双向认证模式（默认模式） (8)1.3紧急开模式 (9)1.4紧急关模式 (9)2.指示灯状态 (9)六、注意事项 (10)七、安装调试 (10)1.安装环境和要求 (10)2.设备安装 (10)2.1外壳的固定 (10)2.2外接读卡器等安装 (11)2.3控制器接线说明 (12)3.调试设备 (13)八、常见故障 (14)九、日常维护 (15)警告：安装前请务必阅读本手册，其中包括涉及安全、安装、使用和维护的重要信息。
为了方便阅读，本手册所述内容与安装步骤次序相同。
本手册中未予说明的任何操作都是不允许的；错误的使用可能损坏产品，甚至伤及人和财产。
请妥善保存本手册以备以后使用。
设计和制造，以及本手册都完全遵守现行标准和法规。
安装时必须严格遵守建筑施工标准和电气操作规程进行，尤其是：●开始安装前，检查是否需要另外的设备或材料，以满足特定的需要。
●包装材料的处理必须遵守当地法规。
●请勿改动任何部件，除了本手册中已做了说明的。
未经说明的改动，可能会造成故障。
本公司对由此引起的损坏不承担任何责任。
●建议不要将设备直接安装在露天、潮湿或者腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命（户外使用，必须加防雨设施）。
●请勿将自动部件浸在水或任何其它液体中。
安装时，请确保液体不漏入控制器或其它开放装置。
●如果液体已经溅入自动装置，请立即断开电源并联系本公司的客户服务部门。
●保持远离热源和明火；否则，可能损坏元件、引发故障或其它危险情况。
●控制器电源必须有安全接地。

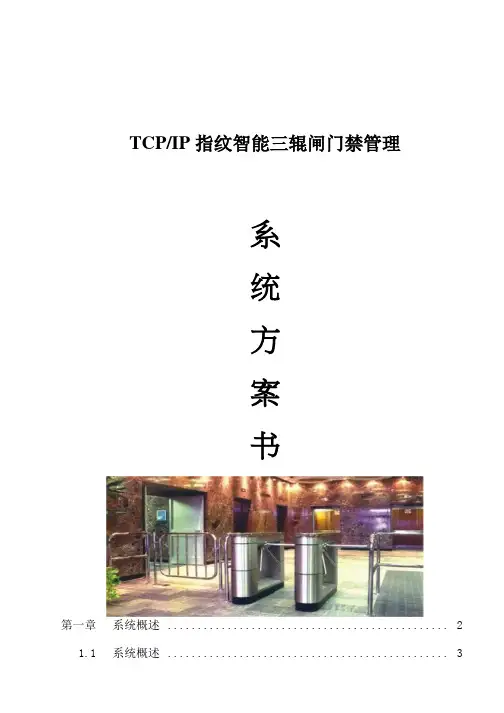

TCP/IP指纹智能三辊闸门禁管理系统方案书目录第一章系统概述 (2)1.1 系统概述 (3)1.2 主要设计依据规范 (3)第二章系统结构 (3)2.1 系统的功能 (3)2.2 基本组成部分 (4)2.3 系统配置 (5)2.3.1 感应卡 (5)2.3.2读卡器推荐配置 (5)2.3.3 WEB控制主机： (6)2.3.4 三辊闸 (8)第三章系统管理软件介绍 (10)3.1 软件的特点和简介 (10)3.2 系统的主要功能 (13)第四章系统的应用简介 (14)第五章售后服务保证 (16)第一章系统概述1.1 系统概述三辊闸通道出入管理控制系统，具有对门户出入控制、实时监控、保安防盗报警等多种功能，它主要方便出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的保安,从而为用户提供一个高效和具经济效益的工作环境。
它在功能上实现了通讯自动化(CA)、办公自动化 (OA) 和管理自动化(BA), 以综合布线系统为基础,以计算机网络为桥梁,全面实现对通讯系统、办公自动化系统的综合管理。
作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家和地区已经广泛应用于科研、公园、工业、博物馆、酒店、商场、医疗监护、银行、监狱等，特别是由于系统本身具有隐蔽性，及时性等特点，在许多领域的应用越来越广泛。
本系统最大的特点：在网络内的任何一台电脑上，无需安装软件，输入每个出入的口的IP地址，用户名和密码即可远程控制通道，方便快捷，是真正的网络版系统1.2 主要设计依据规范1. 国际综合布线标准 ISO/IEC118012．《民用建筑电气设计规范》JGJ/T 16-923．《中华人民共和国安全防范行业标准》 GA/T74-944．《中华人民共和国公共安全行业标准》 GA/T70-945．《监控系统工程技术规范》 GB/50198-94第二章系统结构2.1 系统的功能1可以树立规范化管理形象，提高管理档次，同时规范化内部的管理体制。
三辊闸和摆闸区别在哪里？摆闸三辊闸都是闸机设备，三辊闸和摆闸的结构区别在闸道的宽度不一样，三辊闸及翼闸主要过人，摆闸可过自行车等。
根据情况选择。
箱体材质采用标准304不锈钢，箱体内设计有专业导水槽，可安装于室内、室外，适用于限制人员通行速率的场所，具有计数、考勤、限流等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场票务系统、体育馆票务系统影剧院票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所：商务大厦、政府机关等，科教单位：院校、研究所、图书馆等，商业服务场所：超市、商场、宾馆、会所、银行等，休闲场所：公园、景区、游乐场等，运输站点：汽车站、铁路站、地铁站、机场等。
三辊闸功能有哪些，技术参数呢？三辊闸功能1) 整个系统运行平稳,噪音小；2) 具有断电落杆,通电自动上杆功能；3) 具有器件及线路自检功能,方便维护；4) 具有时间保护功能；5) 具有通行指示功能；6) 具有自行保护,自动复位功能；7) 可与多奥停车场\门禁\考勤\消费\等智能一卡通。
三辊闸技术参数1) 电源：AC220/50HZ；2) 工作环境温度：-15度-+70度；3) 相对湿度：<95% 不凝露；4) 通行速度：30人/分钟；5) 通信接口：RS485可选配TCP/IP。
哪些客户适用于三辊闸？用于三辊闸客户有：安装于室内三辊闸、室外三辊闸，适用于限制人员通行速率的场所，具有计数三辊闸、考勤三辊闸、限流三辊闸等功能，并可配合票务系统、电子门票系统景区门票系统、游乐场三辊闸票务系统、体育馆三辊闸票务系统影剧院三辊闸票务系统，实现售票、验票、检票、回收票等管理功能；典型应用：办公场所三辊闸：商务大厦三辊闸、政府机关三辊闸等，科教单位：院校、研究所、图书馆等，商业服务场所：超市三辊闸、商场三辊闸、宾馆三辊闸、会所三辊闸、银行三辊闸等，休闲场所：公园三辊闸、景区三辊闸、游乐场等，运输站点：汽车站三辊闸、铁路站三辊闸、地铁站三辊闸、机场三辊闸等。
、尸■、亠前言主要用途:功能特点:三、技术参数:辊闸使用说明书四、控制接口:五、闸机机芯:六、装饰面盖:七、操作说明:八、需客户完成的工作:九、三辊闸机保养注意事项:、尸■、亠前言:感谢您购买此产品, 我们公司将确保您对此产品的性能满意。
产品附带”警告”及”安装手册” 。
请仔细阅读此说明书关于安全, 安装, 操作及维护方面的重要信息。
此产品严格遵守已认证的技术标准和安全规则1) 总的安全规则警告! 安装错误或使用错误都会对人、和物体带来严重危害。
警告! 进行安装须使用符合EN12978 规定的安全装置和控制。
请仔细阅读” 警告”及”安装手册” , 因为她们提供了关于安全, 安装, 操作及维护方面的重要信息。
拆掉符合当前规定的包装材料（塑料, 纸板, 泡沫等） , 避免儿童接触尼龙, 发泡等。
保留此安装手册与技术材料, 以备将来参考。
此产品专为本手册中指明用途所设计与制造, 其它未列明使用将损坏该产品并造成危险。
本公司拒绝因未正确使用或未按本手册所列用途使用而导致后果的一切责任。
不要将本产品安装在易爆的空气中。
在执行任何安装过程的时候请不要接电源。
检查是否已在电源主干线上装有一个0.03A 的差动开关。
检查接地装置是否正确完成: 把自动装置接地。
由于使用其它厂家的部件所造成的安全问题和运行效率下降, 公司不承担任何责任。
在维护和维修时请使用原装配件, 否则本公司将不负由于使用其它配件而导致的任何责任。
除非得到本公司的授权不要修改零部件。
指导使用人员关于该控制系统的信息以及手动开启的方法, 以备紧急情况下使用。
请将遥控器或其它控制装置远离儿童, 以避免无意的操作用户切勿尝试或执行操作维修, 请向专业人员寻求帮助。
请不要做任何该手册上没有明确提示到的事情。
一主要用途:用于人行通道及自动售检票管理, 如机场、地铁、图书馆、写字楼、影剧院、办公楼、工厂、景区、车站、休闲娱乐场所等三棍闸机能够实现公共通道简易的劝阻级访问控制。
目录1．设备简介............................................... 错误!未定义书签。
1.1简述....................................................... 错误!未定义书签。
1.2功能特点............................................... 错误!未定义书签。
1.3重要技术参数....................................... 错误!未定义书签。
2．产品外形尺寸....................................... 错误!未定义书签。
2.1设备外形尺寸....................................... 错误!未定义书签。
3．产品结构及其工作原理 ....................... 错误!未定义书签。
3.1通道闸机械系统................................... 错误!未定义书签。
3. 2通道闸电控系统 .................................. 错误!未定义书签。
3.3系统工作原理....................................... 错误!未定义书签。
4．设备安装与调试................................... 错误!未定义书签。
4.1设备安装............................................... 错误!未定义书签。
4.2设备功能调试....................................... 错误!未定义书签。
5．通道闸常见故障解决及平常维护 ....... 错误!未定义书签。
6．设备操作说明....................................... 错误!未定义书签。
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3．产品结构及其工作原理 (6)3.1通道闸机械系统 (6)3. 2通道闸电控系统 (6)3.3系统工作原理 (6)4．设备安装与调试 (8)4.1设备安装 (8)4.2设备功能调试 (9)5．通道闸常见故障处理及日常维护 (14)6．设备操作说明 (17)1．设备简介1.1简述本三辊闸是我公司自行开发、研制、生产的智能通道管理设备，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理。
整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口，可方便的将条码卡、ID卡、IC卡等读写设备集成在本设备上，从而为出入人员提供有序文明的通行方式，并可杜绝非法人员进出，同时为了满足消防通道的要求，在紧急情况下停电落杆，组织人员疏散。
1.2功能特点1)采用了独特的不完全齿轮传动系统，使闸机在零位锁定、解锁更加准确、可靠。
2)整个系统运行平稳、噪音小。
3)具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。
4)具有断电落杆，通电手动上杆功能。
5)具有485远距离控制开闸、掉电落杆功能，以满足用户的特殊需求及消防安全要求。
6)具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
7)可自动对通行方向的通行人数进行统计，并以在液晶显示屏上显示出来，使管理者对某方向的通行人数了如指掌。
8)具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。
９)具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。
10)具有自动复位功能。
当读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。
《三辊闸系统参数及使用说明》1 基本参数1）电源电压：AC220V 50Hz；2）工作环境：-15℃～60℃；3）最大通道宽：600mm；4）输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；5）通信接口：RS485电器标准；6）通信距离：1200米；7）用管理计算机对设备进行远程控制。
2 闸杆的装配（见附图1）1）把闸杆放入铝盘安装槽中；2）把销子装入铝盘销孔；33机芯部位图（见附图2）附图2单方向自由通行调整：调整单向机螺钉，锁住定位臂，即可使闸机单方向自由通行。
4 调试前准备1）电动三辊闸设备接线图1份，机芯部位图1份,待调试电动三辊闸设备一套，并仔细阅读《电动三辊闸菜单设置使用说明》；2)左右定义：面对三辊闸，三辊闸的左手边即左边，右手边为右边；3)输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；4)接线排的连接（见附图3）:按接线排的标识接好电源和开闸信号；附图35）检查接线是否与接线图一致，检查所有插头是否有松动；确保机械部分没有卡死，运转灵活，设备的保护地一定要可靠接地，确认无误后可上电调试。
三辊闸主板接线图接线说明：GND 接地+12V 开闸信号公共端OPE_L 左开闸信号OPE_R 右开闸信号PA PB 变压器12V输入（2根黑色线）PC PD 变压器24V输入（2根蓝色线）MB 右电磁阀MA 左电磁阀（+24V）+24V 落杆电磁铁GND -24V 电磁阀和落杆磁铁公共端TA TB 485通讯接口GND +15V 外接设备供电+15V GND 方向指示供电DIR_L 方向指示左箭头信号DIR_R 方向指示右箭头信号CNT_L 左计数器信号CNT_R 右计数器信号5 第一次上电调试按下主控板上的左开或者右开键后，观看电磁阀的解锁方向和方向指示的方向时候一致，如果发现解锁方向不对，此时需掉电后将方向指示接线调换即可；警告：在第一次上电时一定要先进行该项调试，否则通行方向不一致，导致行人用力撞击闸杆，对设备造成致命的损坏。
一功能介绍您的闸机有以下特点：防水防锈全身机箱采用亚光不锈钢打造，激光切割无缝满焊密封处理。
耗电量少运作状态下，普通闸机大耗电量为50瓦至100瓦，我司产品的大耗电量不到90瓦。
Auto功能自动复位，自动检测故障，自动报警，自动断电开闸LED高亮显示闸机装了高亮LED指示灯，具有灵活性强，直观效果强场所使用较广，外挂功能够多首先把我们的闸机比喻成一道门，他可以接受多种不同产品的开关信号控制闸机开门，举例（指纹门禁、人脸识别、IC/ID感应门禁、第二代身份证识别、人眼虹膜识别、消费系统，防静电门禁系统等。
）适用场所（图书馆、监狱、超市、旅游景区、工厂、高档住宅小区等）二安装说明1、闸机固定，打开闸机维修箱盖，就可以看到固定闸机的孔径为10/12×4用膨胀螺丝固定即可以及布线如图：2、闸机布线结构图解释:首先我们把安装位置确定后，让电工用切割机在地面开槽，开槽宽度根据你闸机的台数多少有关系，5台闸机开槽宽度在100mm，要求：1混凝土厚度不得少于10公分。
2在安装电源线时要为电线套一层塑料管。
线安装完后上面用铝盖铺平地面，这样就非常美观的布线结构了。
建议：好在220V的另一端安装上空气开关作为每台闸机断电使用，避免发生火灾的时候引起不必要的麻烦。
三技术规格闸机组成不锈钢机箱、机芯、控制板、LED模块电源AC220V输入；内DC24V 、DC12V双输出驱动方式电磁阀/电机传动通行方向单向/双向，可选桥式尺寸1200mm(长)×280mm(宽)×990mm(高)立式尺寸420mm(长)×330mm(宽)×990mm(高)通道宽度500~560mm响应时间0.1秒通行速度>30人/分钟工作环境室内、室外(建议配防雨棚)工作温度－10℃~60℃，相对湿度5%~%95，不凝露使用寿命500万次以上闸机净重65kg通信接口RS485或TCP/IP控制接入TTL电平信号或继电器开关信号等系统操作中文语音操作四注意事项标准配置名称数量三辊闸整机1台用户使用手册 1份接线图1张上电前，应仔细检查闸机主板各个接线端，是否有松动，确保机械部分没有卡死，运转灵活，设备是否已可靠接地，是否存在短路现象等，确认无误后方可上电。
全自动三辊闸设备调试说明1、调试前准备智能三辊闸设备接线图一份，待调试智能三辊闸设备一套2、系统功能描述系统上电后先进行升杆和自检动作，完毕后进入运行状态系统共有五种工作方式：第一种工作方式，双向刷卡受控通行：当左向有刷卡信号后，三辊闸按顺时针移动一步（大约偏离水平方向5度），且通行标志变为绿色箭头，指示通行。
当行人施加外力，向前推动三辊闸后，三辊闸在电机的带动下，自动回到零位，方向指示变为红色禁行标志，同时计数器加1，完成一次通行过程。
本设备可多次刷卡，但每次通行人数仅限1人。
如在设定时间内，行人未通行，系统将自动复位。
当右向有刷卡信号后，三辊闸向前移动一步，且通行标志变为绿色箭头，指示通行。
当行人施加外力，向前推动三辊闸后，三辊闸在电机的带动下，自动回到零位，方向指示变为红色禁行标志，同时计数器加1，完成一次通行过程。
本设备可多次刷卡，但每次通行人数仅限1人。
如在设定时间内，行人未通行，系统将自动复位。
两个方向可同时刷卡，但不能同时通行，哪个方向先刷卡，哪个方向先通行。
一旦选择了一个方向通行，则只有这个方向的人通行完毕后才允许另外一个方向通行；第二种工作方式，左向刷卡受控通行，右向禁止通行：当左向有刷卡信号后，三辊闸向前移动一步，且通行标志变为绿色箭头，指示通行。
当行人施加外力，向前推动三辊闸后，三辊闸在电机的带动下，自动回到零位，方向指示变为红色禁行标志，同时计数器加1，完成一次通行过程。
本设备可多次刷卡，但每次通行人数仅限1人。
如在设定时间内，行人未通行，系统将自动复位。
右向禁止通行；第三种工作方式，右向刷卡受控通行，左向禁止通行：当右向有刷卡信号后，三辊闸向前移动一步，且通行标志变为绿色箭头，指示通行。
当行人施加外力，向前推动三辊闸后，三辊闸在电机的带动下，自动回到零位，方向指示变为红色禁行标志，同时计数器加1，完成一次通行过程。
本设备可多次刷卡，但每次通行人数仅限1人。
如在设定时间内，行人未通行，系统将自动复位。
三辊闸说明书安装注意事项：严禁将设备直接安装摆放于户外露天使用。
如遇必须安装摆放于户外露天的情况则需严格按以下方式做防水防潮处理：1、设备应安装于水泥平台之上以利于防潮。
平台高度建议50-100mm。
2、设备上方加装遮阳棚或挡雨棚，避免阳光照射、雨水溅湿等现象而影响设备的正常使用。
3、无法按上述要求正常安装时应于订货时向厂方说明使用环境的实际情况，以便厂方生产时做相应的防水等处理。
特别提醒：如未按上述要求导致的设备故障将不在保修范围内！一、本闸机定义：注：L人面对主机，左手边进入为左向，右手边进入为右向。
2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右J」.位3机芯简图二、各主要部件简图:1、图一（机芯）：三辐闸机芯部件定位盘档光片右开电磁锁左开电磁锁限位板落杆电磁铁控制板落杆电磁铁2、图二（主控制板及接线图）:3、图三（落杆电磁铁控制板及接线图）:落杆电磁铁控制板4、图四（限位板及接线图）: DC+24V DC+12V 左开电磁锁 右并 方向指出灯 落杆电磁铁 接线端口 蓄电池 接线端口 GND DC+12V DC+12V GND DC+24V GND三辐闸 转盘限位板三、按下图所示安装转盘:限位板接口 安装完成后将最上端的闸杆抬至水平位置听到“咔哒”声说明闸杆已锁 住正常。
四、系统功能测试: 信号DC+12V转盘安装固定孔骐内六角醺II 由此装入上电源的接入：按下图所示将蓄电池插头插入“落杆控制板”对应端口，此时“落杆控制板”的电源指示灯会点亮，同时电磁铁会连续动作两次， 说明“落杆控制板”工作正常。
最后接通220V 市电电源，控制主板及 方向指示板会点亮。
以下为电源俯视图：三辐闸电源设备2、 断电落杆功能测试：切断电源，落杆电磁铁动作一次，闸杆落下。
3、 闸机功能测试：4、 注意事项：A 、未经许可设备上请勿添加外围设备且确保系统接地可靠，保证设备工作的安全可靠；1、 电源电池B、当设备用于户外时，应在设备安装处砌上水泥安装平台以便隔潮；同时设备上方应加装阳棚等防雨设施，严禁直接将设备安置在露天环境中使用；C、闸机在背靠墙壁或两台背靠背安装时应预留50mm间隙，以确保机箱上盖的开合。
三辊闸，摆闸，翼闸智能通道产品技术规格说明书2017-05-16 11:47产品技术规格说明三辊闸，摆闸，翼闸智能人行通道产品技术规格说明A)规格尺寸：B）安全检测功能安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成，共包含3-5对红外感应器。
每一端的起始感应探测区由1对红外感应器组成，功能如下：当持卡人刷卡后，起始感应探测区需探测到有人进入，方可打开门翼，允许通行。
起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。
当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼或关闭门翼（常开和常闭模式下）。
安全防夹检测区由1-3对红外感应器组成，功能如下：保护持卡人在通过门区时，不会被闭合的门翼夹到。
如果持卡人在快速通道门区中央停留，保护持卡人不被门翼夹到。
通道追踪感应区由1对红外感应器组成，功能如下：追踪被授权人员在通过安防通道时的移动。
未授权的尾随者被探测到进入通道后迅速反应以关闭门翼防止通过。
C）材质、坚固性及安全设计材质：门体采用钢结构配外部拉丝不锈钢表材。
顶板为拉丝不锈钢，还有其他多种材质可选，门翼挡板则为10MM 钢化玻璃门页。
坚固性：提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座底部进入门体。
门体顶板及侧面的护板均可以拆卸，方便维修与保养。
使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。
产品结构抗撞击性强，并具有一定的防破坏性。
安全性：人员进入通道闸机通过传感器监测，提供四层保护措施：A、逻辑防夹:闸机传感器能对人员的通行逻辑提供十分准确的判断，能监测到人员通行位置及状态；B、钢化玻璃门翼后侧传感器能提供一个有效缓冲保护:人员非法进入通道时可以对人员防夹，保护人员通行的安全性，闸门以每秒0.5米的速度运行都不会夹伤人员；C、过流保护：由于外力原因，使闸机超过应达到的保护电流，闸机自动对通行物进行保护；D、延时保护：闸机设定一个基准的延时时间（此时间可调），保护慢速通行人员不会受对伤害。
全自动三辊闸
（第二版次）
请您在使用该产品之前,务必先仔细阅读此说明书！
（产品颜色以实物为准）
一、产品介绍
目
录
1、电源电压/频率：AC220V ±10%，50HZ
AC110V ±10%，60HZ
2、工作电压：DC12V
3、额定功率：50W
4、工作温度：-5℃～+55℃
5、相对湿度：≤95%不凝露
6、电机转速：850转/分
7、外形尺寸：桥式长1235×宽280×高1000型号-112
立式长420×宽330×高980型号、闸杆长：mm
、闸杆最大承受力：80kg 、闸杆工作驱动力：4kg 1、工作环境：室内、室外1、通行速度：25～32人/分
1、输入接口：+V 电平信号或脉宽＞100ms 的DC V 脉冲
信号驱动电流＞干接点信号(,)1、消防紧急信号接口,2mm
WJ TS mm WJ-TS122
84909101235510mA;Com NO 4干接点信号(,)15、报警输出接口12Com NO DC V
非常感谢您选购我公司的全自动三辊闸系列产品。
该系列三辊闸采用我公司独有的技术---精密光电定位和齿轮结构，进行锁合定位，通过特殊电机实现解锁及复位功能，锁合准确可靠，经久耐用。
且设备对外采用标准的电气接口，可方便的与磁卡、条码卡、ID 卡和IC 卡等多形式读写设备进行系统集成。
本产品已系列化，有多种型号和规格供您选择，可广泛的
应用于宾馆、写字楼、学校、矿厂、地铁站、会所等需对通道实现智能化管理的场合。
您所购买的全自动三辊闸，是严格按照有关电气技术标准研制生产的，是经严格、认真检验合格的产品。
本产品是技术性较强之设备，为了保证其安全、可靠地运行，以及确保使用安全，在本手册中，对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用本设备之前，首先仔细阅读本说明书，以免由于操作不当而损害您的权益。
二、技术参数
一、产品介绍二、技术参数三、功能特点
四、机芯外形尺寸及机构五、安装说明六、功能设置说明七、控制面板说明八、接口示意图九、调试说明十、服务条款十一、配件清单十二、功能配置表
11237891011111212
机芯安装示意图
三、功能特点：
四、产品外形尺寸及结构
4.1、机芯结构图
1、机电一体化结构设计，具有特殊工艺的转盘，稳定可靠的
机械自锁机制，精密的齿轮和外型机箱组合结构2、具有双向通行功能，闸杆转向分双向、单向
3、持续性输入紧急信号时,自动落杆,并报警输出,提供12的报警电源，可供给警灯、声音报警器
4、可双向通行，也可单向通行，另一方向禁行
5、具有可靠的安全保护措施,断电自动落杆功能，满足消防
通道要求;恢复供电，闸机自动旋转上闸杆、具有自动复位功能，行人读有效卡后，若在设定时间
内未通行时，闸杆自动复位，取消行人此次通行权限、可外接双向红绿灯，红色、绿色提示通行状态，可以通行
或禁止通行、可外接双向流量计数器，可显示出通行方向的通行人数、若与门禁控制板或系统控制板相连接,可与计算机通信,
实现授权,多台联网管理
、1、具有准确的锁定和解锁位置光电检测
1、灵活的控制方式,可用线控,开关,读卡器控制1、EM V 1A 678910123具有堵转自动侦测，超时保护功能，在闸机运行过程中遇阻时，在规定的时间内电机停止工作，且力度很小,当阻力取消后，推动闸杆，系统会自动将闸杆锁上整个系统运行平稳，噪音小
14、采用工业级芯片控制，稳定可靠
15、与或卡等读卡器相连接时，需用系统控制板或门禁
控制板，读卡头的韦根信号接入到门禁控制板,门禁控制板的继电器输出,接入到三辊闸机的线控输入端（开关输入接口）,此继电器的动作时间须小于1,200~500为最佳
IC ID COM NO s ms ms
4.、机芯尺寸图(单位:)
3
2mm 4.、机芯装配图
塑胶减震座及转盘安装示意图
490
280
310
桥式三辊闸现场安装尺寸图
五、安装说明
5.1、现场的土建安装
1)根据包装清单清点闸机所有配件是否齐全。
2）在
需要放置闸机的位置处，预先埋设220×单相电源线及4×0.5屏蔽控制线及双绞线的两根线管。
3）将闸机组装完毕后，将其放置到预先铺设
好的安装位置处，根据闸机的底座安装尺寸确定好安装孔位，并用四枚16×150的膨胀螺栓将闸机固定在安装位置上，现场安装土建图如下所示：
4）参照系统接线图，将电源线，控制线，及各个外接设备接线按相应的功能与闸机主控板接口对接，并使系统接地线可靠接地。
V 3 1.5mm mm M 机箱上转盘开孔尺寸及固定机芯螺柱位置尺寸
机芯安装角度示意图
22
六、功能设置
说明
立式三辊闸现场安装尺寸图
1、通道指示灯显示或显示绿色箭头
红色X
将通道指示灯板的12和两根线接到主板上
输出的12接口,信号线不接或接，此时通道示灯板显示V GND V S GND 红色将信号线接12时将显示绿色箭头
X ;S V
九、调试说明
.、机械部件检查
在系统上电之前一定要对本设备进行检查，检查转盘和箱
体之间间隙(要求-.)。
.、系统功能调试
1）左右开闸功能调试：在控制面板上按左右开闸按键，闸杆会自动向通行的方向转动一角度（15°）停止，等待行人通过。
当在规定的通行时间（用户可自行设定时间参数，系统默认为秒）后无人通行，闸机自动复位锁上，取消本次通行权限，且不进行计数。
2）落杆功能测试：切断电源，闸杆会自动落下；接通电源后，电磁铁会吸合脱把器挡片，闸杆在转动一周后，垂落的杆可自动合上,并在水平位置上锁住。
.、功能设置请参照《功能设置说明》里的步骤进行相关设置
81115mm 82383注：在闸机上电调试前,必须确保闸机可靠接地!
十、服务条款
1、系统1年免费维修（或更换）
2、终生提供有偿维修服务
3、24小时在线服务
*有以下情况不在免费维修（或更换）范围内：
1、用户不按照厂家配套说明书安装，造成产品损坏
2、使用电源不稳定，超过系统规定使用电压范围，不符合国家
安全用电标准造成产品损坏
3、因用户安装使用时的不当，造成系统外观受损
4、因自然灾害等不可抗拒因素造成产品损坏
5、超过包换期
6、非配套厂家承诺的服务项目。
本产品说明书、服务条款解释权归属系统生产厂家。
十一、配件清单
十二、功能配置表
序号产品款式
桥式三辊闸
立式三辊闸
名称规格名称型号
膨胀螺栓M16x150112
TS 膨胀螺母12×0M 5内六角螺丝12×30
M 机箱钥匙TS A 122-4
说明书保修卡
数量标准功能1.通道红绿灯
1.通道红绿灯
2.刷卡2.刷卡
3.通行指示灯
4.计数器
3.通行指示灯单位选配功能
个个个把本张
备注备注
桥式固定螺丝市场标准型
立式固定螺母立式固定螺丝桥式立式均配桥式立式均配桥式立式均配
1433211
23456
TS A 122-5
1.通道红绿灯
2.刷卡
3.通行指示灯。
