公路施工测量手册GONGLU SHIGONG CELIANG SHOUCE 公路施工测量手册聂让许金良邓云潮主编人民交通出版社公路施工测量手册聂让许金良邓云潮主编正文设计 : 王秋红责任校对 : 戴瑞萍责任印制 : 人民交通出版社出版发行 100013 北京和平里东街 10 号 010,64216602 各地新华书店经销印刷厂印刷 1 开本: 787× 1092 印张 : 字数 : 千 16 2000 年 9 月第 1 版 2000 年 9 月第1 版第 1 次印刷总第 1 次印刷印数 : 0001 —5000 册定价 : 43 .00 元ISB N 7,114,03673,6 U?02658 前言近年来我国的公路建设事业飞速发展在今后一段时期仍将持续稳定发展。

编写本手册的目的是为公路工程施工人员提供一本施工测量较为系统、全面的参考书。

全书共分十八章其中第一章至第七章主要介绍水准仪、平光经纬仪、板仪、电测距仪、全站仪、罗盘仪和陀螺经纬仪等测量仪器的构造、操作与使用以及检验校正等第八章至第十二章主要介绍距离、角度、方位角和高程测量的方法、精度以及与其相关的内容第十三章阐述测量误差方面的一些基本知识第十四章主要介绍施工放样中所采用的基本方法第十五章主纵、要介绍公路路线测量平、横的测设方法以及路基、路面的施工放样第十六章主要介绍桥涵测量其中包括桥轴线长度测量、桥梁三角网测量、桥梁施工高程控制测量、桥梁墩台定位以及桥梁基础、桥台锥坡等的施工放样等第十七章介绍隧道测量其中包括隧道贯通误差、地面、洞内控制测量、竖井联系测量以及隧道施工放样测量等第十八章简要介绍 GPS 卫星定位测量其中包括 GPS 定位原理、卫 GPS 系统的组成、星信号的类型、所采用的坐标系统与坐 GPS 测量的实施方法以及误差来源等。

标之间的转换、从实用考虑本书备有路线测量方面的计算程序适用于夏普 PC - E500 袖珍计算机以供读者选用。

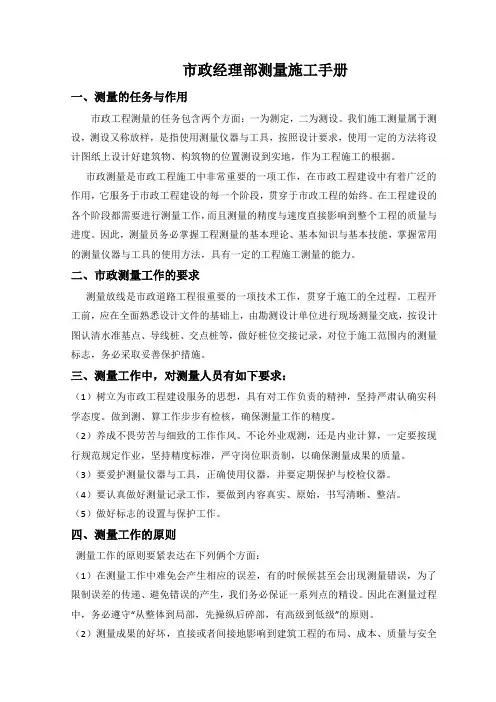

市政经理部测量施工手册一、测量的任务与作用市政工程测量的任务包含两个方面：一为测定，二为测设。

我们施工测量属于测设，测设又称放样，是指使用测量仪器与工具，按照设计要求，使用一定的方法将设计图纸上设计好建筑物、构筑物的位置测设到实地，作为工程施工的根据。

市政测量是市政工程施工中非常重要的一项工作，在市政工程建设中有着广泛的作用，它服务于市政工程建设的每一个阶段，贯穿于市政工程的始终。

在工程建设的各个阶段都需要进行测量工作，而且测量的精度与速度直接影响到整个工程的质量与进度。

因此，测量员务必掌握工程测量的基本理论、基本知识与基本技能，掌握常用的测量仪器与工具的使用方法，具有一定的工程施工测量的能力。

二、市政测量工作的要求测量放线是市政道路工程很重要的一项技术工作，贯穿于施工的全过程。

工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，务必采取妥善保护措施。

三、测量工作中，对测量人员有如下要求：（1）树立为市政工程建设服务的思想，具有对工作负责的精神，坚持严肃认确实科学态度。

做到测、算工作步步有检核，确保测量工作的精度。

（2）养成不畏劳苦与细致的工作作风。

不论外业观测，还是内业计算，一定要按现行规范规定作业，坚持精度标准，严守岗位职责制，以确保测量成果的质量。

（3）要爱护测量仪器与工具，正确使用仪器，并要定期保护与校检仪器。

（4）要认真做好测量记录工作，要做到内容真实、原始，书写清晰、整洁。

（5）做好标志的设置与保护工作。

四、测量工作的原则测量工作的原则要紧表达在下列俩个方面：（1）在测量工作中难免会产生相应的误差，有的时候候甚至会出现测量错误，为了限制误差的传递、避免错误的产生，我们务必保证一系列点的精设。

因此在测量过程中，务必遵守“从整体到局部，先操纵后碎部，有高级到低级”的原则。

（2）测量成果的好坏，直接或者间接地影响到建筑工程的布局、成本、质量与安全等，特别是施工放线，假如出现错误，就会造成难以挽回的缺失。

目录1 .工程概况及工程量 (1)1.1工程概况 (1)1.2工程量 (1)1.3工期要求 (1)2.............................................................................................................................. 编制依据. (1)3 .作业前必须具备的条件和应做的准备 (1)3.1技术准备 (2)3.2参加作业人员的资格和要求 (2)3.3作业工器具 (3)3.4安全器具 (3)3.5其它准备工作 (3)4.............................................................................................................................. 作业程序及方法. (3)4.1 作业流程 (3)4.2作业方法及内容 (4)5 .质量控制点的设置和质量通病预防 (6)5.1质量目标 (6)5.2质量控制及质量通病预防 (7)5.3作业过程中控制点的设置 (8)5.4质量标准及要求 (7)6.作业的安全要求和环境条件 (8)6.1作业的安全危害因素辨别及相应对策表 (8)6.2作业环境应达到的条件 (8)6.3作业的安全要求和措施 (8)7.附件 (8)1工程概况及工程量1.1工程概况廊坊信安220kV变电站位于位于霸州市城东21km信安镇北1.5km。

地势开阔，用地性质为林地，地面自然高程5.2m左右(黄海高程)，地震基本烈度为7度，无不良地质作用，无文物。

根据站内环形道路和站内构筑物位置，站内设置控制点4个，坐标分别为K1(A=8.8,B=10.7) ,K2(A=100.9,B=10.7) ,K3(A=100.9,B=71.1) ,K2(A=8.8,B=71.1) 。

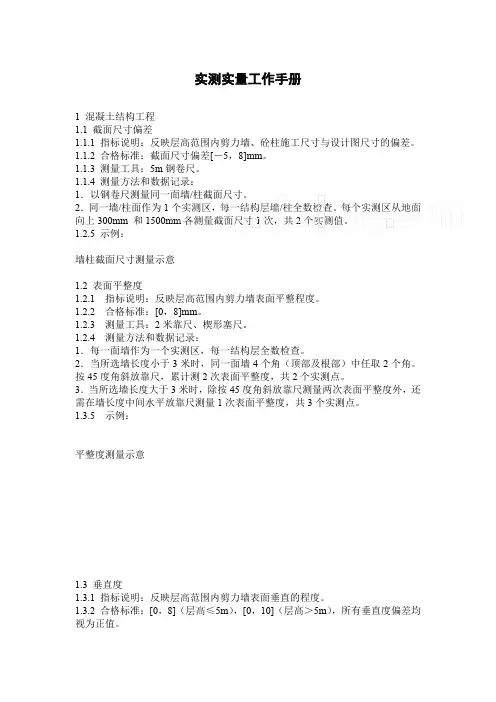

实测实量工作手册1 混凝土结构工程1.1 截面尺寸偏差1.1.1 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

1.1.2 合格标准：截面尺寸偏差[－5，8]mm。

1.1.3 测量工具：5m钢卷尺。

1.1.4 测量方法和数据记录：1．以钢卷尺测量同一面墙/柱截面尺寸。

2．同一墙/柱面作为1个实测区，每一结构层墙/柱全数检查。

每个实测区从地面向上300mm 和1500mm各测量截面尺寸1次，共2个实测值。

1.2.5 示例：墙柱截面尺寸测量示意1.2 表面平整度1.2.1 指标说明：反映层高范围内剪力墙表面平整程度。

1.2.2 合格标准：[0，8]mm。

1.2.3 测量工具：2米靠尺、楔形塞尺。

1.2.4 测量方法和数据记录：1．每一面墙作为一个实测区，每一结构层全数检查。

2．当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中任取2个角。

按45度角斜放靠尺，累计测2次表面平整度，共2个实测点。

3．当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度，共3个实测点。

1.3.5 示例：平整度测量示意1.3 垂直度1.3.1 指标说明：反映层高范围内剪力墙表面垂直的程度。

1.3.2 合格标准：[0，8]（层高≤5m），[0，10]（层高＞5m），所有垂直度偏差均视为正值。

1.3.3 测量工具：2米靠尺。

1.3.4 测量方法和数据记录：1．每道剪力墙的一面作为1个实测区。

每一结构层全数检查。

2．当墙长度小于3米时，同一面墙距两端头竖向阴阳角30cm位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度。

共2个实测点。

3．当墙长度大于3米时，同一面墙距两端头竖向阴阳角30cm和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙中间位置靠尺基本在高度方向居中时测1次垂直度。

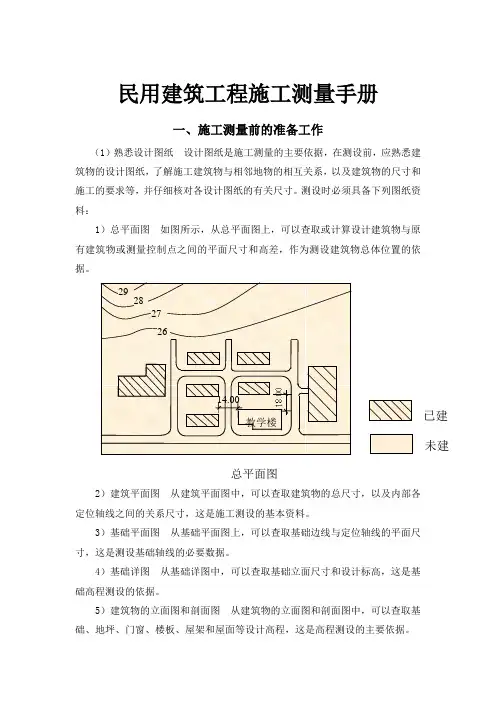

民用建筑工程施工测量手册一、施工测量前的准备工作（1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。

测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。

2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。

3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。

4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。

5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。

27 2928 2614.00教学楼 已建未建总平面图（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。

（3）施工场地整理 平整和清理施工场地，以便进行测设工作。

（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。

（5）仪器和工具 对测设所使用的仪器和工具进行检核。

二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。

由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。

（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。

（2）在a 点安置经纬仪，瞄准b 点，并从b 沿ab 方向量取14.240m （因为教学楼的外墙厚370mm ，轴线偏里，离外墙皮240mm ），定出c 点，作出标志，再继续沿ab 方向从c 点起量取25.800m ，定出d 点，作出标志，cd 线就是测设教学楼平面位置的建筑基线。

测量员手册目录第一章岗位与职责11．1岗位描述11．2岗位设置11．3管理职责21．3．1 公司级职责21．3．2 项目经理部职责31．3．3 项目经理部管理人员职责31．4项目经理部应建立的施工测量管理制度4 1．5项目部施工测量人员能力要求41．6施工测量放线工作中应遵守的基本准则5 1．7施工测量验线工作中应遵守的基本准则5 1．8测量记录计算的基本要求61．9施工技术人员必须掌握施工测量61．10测量岗位职业资格、技能证书7第二章建筑工程施工测量与管理82．1房建工程施工测量工作流程82．2施工测量的主要内容92．2．1施工准备阶段92．2．2施工阶段92．2．3工程竣工阶段102．2．4变形观测102．3施工测量前的资料准备102．4交接桩工作102．5设计图纸的审核与定位依据点的检测11 2．5．1 图纸审核112．5．2．测量定位依据点的确定11 2．5．3．定位依据点的校测112．6施工测量方案的编制与审批112．6．1施工测量方案的编制内容11 2．6．2．测量方案的审批142．6．3．测量方案交底142．7施工场地测量142．8平面控制测量142．9高程控制测量152．10建筑物定位与验线152．10．1 选择建筑物定位条件的基本原则15 2．10．2建筑物定位验线要点152．10．3 验线工作程序162．11基槽放线与验线162．12基础放线与验线172．13结构施工高程传递与轴线的竖向投测172．13．1高程传递要点172．13．2轴线竖向投测的主要方法172．14变形观测与竣工测量182．14．1沉降观测资质及资料归档182．14．2需进行沉降观测的工程182．14．3沉降观测点的布设要求182．14．4建设工程竣工测量资质及资料归档192．15施工测量技术资料的收集整理192．16施工测量记录（C4）的填写方法192．17精度指标及误差规定232．18建设单位与测量工作相关内容262．19监理与测量工作相关内容26第三章市政（公路）工程施工测量与管理283．1市政（公路）工程施工测量工作流程283．2市政（公路）工程施工测量方案的编制内容29 3．3市政（公路）工程施工测量步骤与方法313．3．1交接桩程序313．3．2验线复核方法313．3．3导线布设、加密与计算313．3．4水准布设、加密与计算313．3．5施工区域方格网或段面测量及土方量的计算313．3．6路基、路面、桥涵构筑物施工测量方法323．3．7圆曲线段、缓和曲线段计算和测设方法。

施工测量技术标准化管理手册目录刖百 (3)第一章体系管理 (5)1测量中心 (5)1.1岗位职责 (5)1.2仪器设备管理制度 (6)1.3制度体系 (10)2项目部 (13)2.1项目部测量职责 (13)2.2仪器的配置和调配 (15)2.3建立仪器使用档案 (16)2.4仪器的校准和计量检定 (16)2.5仪器的安全操作 (17)第二章控制测量 (20)1总体控制 (20)1.1平面控制 (20)1.2高程控制系统的建立 (22)2局部控制 (22)2.1钢结构地脚锚栓、预埋件测量 (22)2.2钢柱测量 (24)3.3钢梁测量 (26)第三章施工放样 (27)1内业管理 (27)1.1测量内业工作管理 (27)2外业管理 (28)2.1测量外业工作管理 (28)第四章变形监测管理 (29)1变形监测 (29)2测量成果整理 (32)第五章测量资料 (33)1目的 (33)2适用范围 (33)3编制依据 (33)4测量技术资料管理 (33)5施工测量技术资料的编制 (34)6测量技术资料归档保存 (38)第六章附录 (39)1控制点埋石图及标志 (39)1.1一般控制点 (39)1.2强制对中控制点 (40)1.3配件样式 (41)1.4控制点效果图 (42)2记录 (43)2.1监视和测量设备登记台账(QG/SBCKJ12-2021/F02-1) (43)3.2监视和测量设备周检年计划(QG/SBCKJ12-2021/F02-2) (44)4.3监视和测量设备调拨报告单(QG/SBCKJ12-2021/F02-3) (45)5.4监视和测量设备封存单(QG/SBCKJ12-2021/F02-4) (46)6.5监视和测量设备报废申请单(QG/SBCKJ12-2021/F02-5) (47)7.6监视和测量设备分类管理明细目录(QG/SBCKJ12-2021/F02-6) (48)8.7测量仪器维修登记表 (50)9.8控制点巡查记录表 (51)10 (9)水准仪i角检验记录表 (52)11 (1)0全站仪自检记录表 (53)12 (1)1测量人员台账 (56)13 (1)2测量人员证书台账 (57)14 (1)3仪器操作规程 (58)前百测量工作是工程建设的重要环节，是保证工程进度与工程质量必要而重要的手段。

公路工程施工测量手册一、公路工程施工测量概述公路工程施工测量是公路工程建设中不可或缺的一个重要环节。

其主要目的是为了确保工程质量，提高工程效益，降低施工成本。

施工测量工作包括施工控制网布设、地形测量、道路中线测量、纵横断面测量、高程测量、边桩测量等。

二、公路工程测量的主要内容1.地形测量：地形测量是指对施工区域的地形地貌、地形特征、水文地质等进行详细的调查和测量，为公路工程设计提供基础数据。

2.道路中线测量：道路中线测量是指根据设计图纸，对道路中心线的位置、里程、曲线半径等进行测量，为道路施工提供依据。

3.纵横断面测量：纵横断面测量是指对道路沿线不同里程、不同地形地貌的断面进行测量，以便分析道路的纵断面高程、横断面宽度等参数。

4.高程测量：高程测量是指对施工区域内的地面高程进行测量，以确定道路设计高程，保证道路排水顺畅。

5.边桩测量：边桩测量是指对道路两侧边桩的位置、间距、垂直度等进行测量，以确保道路宽度、平整度等满足设计要求。

6.纵横断面测量：根据道路设计要求，对道路沿线不同里程、不同地形地貌的断面进行测量，分析道路的纵断面高程、横断面宽度等参数。

三、测量仪器与设备1.测量仪器的基本分类：测量仪器可分为光学测量仪器、电子测量仪器、物理测量仪器等。

2.常见测量仪器的使用方法：如全站仪、水准仪、经纬仪等，需要按照仪器说明书进行正确操作。

3.测量设备的保养与维护：定期对测量设备进行检查、保养和维修，确保设备正常运行。

四、施工测量方法与技巧1.测量的基本方法：主要包括直角坐标法、极坐标法、测角法、测距法等。

2.测量误差的控制与处理：采取措施减小误差，对误差进行合理处理，保证测量成果的准确性。

3.测量数据的处理与分析：对测量数据进行整理、计算、分析，得出符合设计要求的测量成果。

4.测量成果的验收与评价：对测量成果进行验收、评价，确保测量成果满足施工要求。

五、公路工程施工测量管理1.测量管理体系与职责划分：建立健全测量管理体系，明确各部门、人员的职责。

工程测量与测绘技术操作手册第1章工程测量基础 (4)1.1 测量基本概念 (4)1.1.1 测量 (4)1.1.2 基准 (4)1.1.3 尺度 (4)1.1.4 比例尺 (4)1.2 测量坐标系与基准面 (4)1.2.1 测量坐标系 (5)1.2.2 基准面 (5)1.3 测量误差与精度分析 (5)1.3.1 测量误差的分类 (5)1.3.2 测量误差的传播与合成 (5)1.3.3 测量精度的评定 (5)1.3.4 测量误差的控制 (5)第2章测绘仪器及其使用方法 (5)2.1 水平仪 (5)2.1.1 使用方法 (5)2.2 经纬仪 (6)2.2.1 使用方法 (6)2.3 全站仪 (6)2.3.1 使用方法 (6)2.4 激光扫描仪 (6)2.4.1 使用方法 (6)第3章水平控制测量 (6)3.1 水平控制网设计 (7)3.1.1 控制网设计原则 (7)3.1.2 控制网类型选择 (7)3.1.3 控制点等级划分 (7)3.1.4 控制网精度估算 (7)3.2 水平控制点布设与测量 (7)3.2.1 控制点布设原则 (7)3.2.2 控制点选点与标石埋设 (7)3.2.3 水平控制测量方法 (7)3.2.4 水平控制测量操作步骤 (8)3.3 水平控制测量数据处理 (8)3.3.1 数据预处理 (8)3.3.2 观测值平差 (8)3.3.3 控制点坐标计算 (8)3.3.4 控制网精度评定 (8)3.3.5 成果整理与提交 (8)第4章垂直控制测量 (8)4.1.1 设计原则 (8)4.1.2 控制网等级与类型 (8)4.1.3 控制点分布 (8)4.1.4 控制网优化 (9)4.2 垂直控制点布设与测量 (9)4.2.1 控制点选点 (9)4.2.2 控制点标志 (9)4.2.3 观测设备 (9)4.2.4 观测方法 (9)4.2.5 观测精度 (9)4.3 垂直控制测量数据处理 (9)4.3.1 数据预处理 (9)4.3.2 外业数据检验 (9)4.3.3 数据平差 (9)4.3.4 精度分析 (10)4.3.5 成果整理与提交 (10)第5章地形图测绘 (10)5.1 地形图基本知识 (10)5.1.1 地形图概念 (10)5.1.2 地形图分类 (10)5.1.3 地形图比例尺 (10)5.1.4 地形图符号 (10)5.2 地形图测绘方法 (10)5.2.1 地面测量 (11)5.2.2 航空摄影测量 (11)5.3 地形图质量控制与检查 (11)5.3.1 资料检查 (11)5.3.2 测量数据检查 (11)5.3.3 地形图内容检查 (11)5.3.4 地形图精度检查 (11)5.3.5 审核与验收 (12)第6章工程测量 (12)6.1 施工放样 (12)6.1.1 概述 (12)6.1.2 放样方法 (12)6.1.3 放样步骤 (12)6.1.4 放样质量控制 (12)6.2 线路测量 (12)6.2.1 概述 (12)6.2.2 中线测量 (12)6.2.3 横断面测量 (13)6.2.4 纵断面测量 (13)6.3 建筑物测量 (13)6.3.2 平面控制测量 (13)6.3.3 高程控制测量 (13)6.3.4 细部测量 (13)6.3.5 建筑物变形观测 (14)第7章水下测量 (14)7.1 水下测量概述 (14)7.2 单波束测深仪 (14)7.3 多波束测深系统 (14)第8章遥感与卫星测绘技术 (15)8.1 遥感基本原理 (15)8.1.1 遥感概念 (15)8.1.2 电磁波谱 (15)8.1.3 遥感传感器 (15)8.1.4 遥感平台 (15)8.2 卫星测绘技术 (15)8.2.1 卫星测绘概述 (16)8.2.2 卫星轨道与传感器 (16)8.2.3 卫星测绘系统 (16)8.3 遥感与卫星测绘数据处理 (16)8.3.1 数据预处理 (16)8.3.2 数据融合 (16)8.3.3 目标提取与分类 (16)8.3.4 变化检测 (16)8.3.5 应用实例 (16)第9章摄影测量与激光扫描 (16)9.1 摄影测量基本原理 (17)9.1.1 摄影测量概述 (17)9.1.2 摄影测量基本公式 (17)9.1.3 摄影测量设备 (17)9.1.4 摄影测量方法 (17)9.2 激光扫描技术 (17)9.2.1 激光扫描概述 (17)9.2.2 激光扫描原理 (17)9.2.3 激光扫描设备 (17)9.2.4 激光扫描方法 (17)9.3 摄影测量与激光扫描数据处理 (17)9.3.1 数据预处理 (17)9.3.2 特征提取 (18)9.3.3 数据配准与拼接 (18)9.3.4 三维模型重建 (18)9.3.5 精度分析 (18)第10章测绘成果应用与质量控制 (18)10.1 测绘成果的应用 (18)10.1.1 测绘成果在工程项目中的应用 (18)10.1.2 测绘成果在公共事务中的应用 (18)10.2 测绘成果的质量控制 (18)10.2.1 质量控制原则 (19)10.2.2 质量控制方法 (19)10.2.3 质量控制措施 (19)10.3 测绘成果交付与验收标准 (19)10.3.1 成果交付要求 (19)10.3.2 成果验收标准 (19)10.3.3 成果验收程序 (20)第1章工程测量基础1.1 测量基本概念工程测量是应用测量学原理和方法，对工程对象的几何位置、形状、大小及物理量进行测定的一门科学技术。

测量员手册目录第一章岗位与职责.......................................... 1．1岗位描述 ............................................ 1．2岗位设置............................................ 1．3管理职责............................................1．3．1 公司级职责...............................................1．3．2 项目经理部职责...........................................1．3．3 项目经理部管理人员职责................................... 1．4项目经理部应建立的施工测量管理制度.................. 1．5项目部施工测量人员能力要求.......................... 1．6施工测量放线工作中应遵守的基本准则................... 1．7施工测量验线工作中应遵守的基本准则................... 1．8测量记录计算的基本要求............................... 1．9施工技术人员必须掌握施工测量......................... 1．10测量岗位职业资格、技能证书.......................... 第二章建筑工程施工测量与管理............................ 2．1房建工程施工测量工作流程............................. 2．2施工测量的主要内容 ..................................2．2．1施工准备阶段..............................................2．2．2施工阶段..................................................2．2．3工程竣工阶段..............................................2．2．4变形观测.................................................. 2．3施工测量前的资料准备................................2．4交接桩工作......................................... 2．5设计图纸的审核与定位依据点的检测 ...................2．5．1 图纸审核................................................. 2．5．2．测量定位依据点的确定................................... 2．5．3．定位依据点的校测.......................................2．6施工测量方案的编制与审批 ...........................2．6．1施工测量方案的编制内容.................................... 2．6．2．测量方案的审批......................................... 2．6．3．测量方案交底...........................................2．7施工场地测量....................................... 2．8平面控制测量....................................... 2．9高程控制测量....................................... 2．10建筑物定位与验线 ..................................2．10．1 选择建筑物定位条件的基本原则............................ 2．10．2建筑物定位验线要点....................................... 2．10．3 验线工作程序............................................2．11基槽放线与验线.................................... 2．12基础放线与验线.................................... 2．13结构施工高程传递与轴线的竖向投测 ..................2．13．1高程传递要点............................................. 2．13．2轴线竖向投测的主要方法...................................2．14变形观测与竣工测量.................................2．14．1沉降观测资质及资料归档................................... 2．14．2需进行沉降观测的工程..................................... 2．14．3沉降观测点的布设要求..................................... 2．14．4建设工程竣工测量资质及资料归档...........................2．15施工测量技术资料的收集整理 ........................ 2．16施工测量记录（C4）的填写方法 ...................... 2．17精度指标及误差规定 ................................ 2．18建设单位与测量工作相关内容 ........................2．19监理与测量工作相关内容.............................第三章市政（公路）工程施工测量与管理...................3．1市政（公路）工程施工测量工作流程....................3．2市政（公路）工程施工测量方案的编制内容..............3．3市政（公路）工程施工测量步骤与方法..................3．3．1交接桩程序................................................3．3．2验线复核方法..............................................3．3．3导线布设、加密与计算......................................3．3．4水准布设、加密与计算......................................3．3．5施工区域方格网或段面测量及土方量的计算....................3．3．6路基、路面、桥涵构筑物施工测量方法........................3．3．7圆曲线段、缓和曲线段计算和测设方法。

工程实体检查实测实量操作手册模板工程现浇混凝土结构工程钢筋工程填充墙砌体工程当前，中建B局各级各单位检查实测实量方法存在很大差别，有的还很不规范。

为r使工程实体的实测实量检查更加规范，现就检查中工程实体允许偏差检查的选点方法、测量操作、数据处理等进行统一要求，以尽可能消除人为操作的误差。

三、实测实量内容及方法(一)现浇结构模板安装工程现场测量已安装好的模板，内立面模板选取一个墙面为一个检查点，'F面模板选取一个纵横轴线为一个检查点，外墙模板可选择5m长度范围作为一个检查点。

现场选取墙、板、柱等有代表性的检查点各不少于3处，模板检查点应包括有预留孔洞和预埋件的部位。

1.垂直度：每个检查点测墙面两端或柱子相邻两面，记录较大的偏差值。

2.表面平•整度：每检查点测量板中间及两边各一点，记录较大的偏差值。

3.截面尺寸：选择安装好的模板,测量构件中间和靠近两端处的尺寸偏差，记录较大的偏差值。

4.底模上表面标高：测量板中心点及四角附近的标高，记录较大的偏差值。

5.梁底模起拱高度：跨度大于4m的梁，检查底模中间点相对于两端的起拱高度。

6.预埋件和预留孔洞：检查预埋件和预留孔洞中心线位置时，应沿纵横两个方向量测，并记录较大的偏差值。

(一)现浇混凝土结构工程当可测量楼层超过10层时，随机抽取10层进行实测I,各个子∙项每层抽杳1个检查点：当可测量楼层不足10层时全数检测，各个子项抽查10个检测点。

1.截面尺寸偏差反映层高范围内剪力墙厚度、柱尺寸、板厚度的偏差。

同--墙/柱面作为1个实测点区，累计实测实量10个实测点区。

每个实测点区从地面向上30Omnl和150Omm各测量截面尺寸1次,精确至亮米，记录实测值中的较大偏差值。

截面尺寸偏差应检查墙、柱、板等构件。

楼梯板厚度和其它楼板厚度，可测量预留孔洞处、后浇带或其它临时间断处、或进行钻孔测量。

地面墙柱截面尺寸测量示意3.垂直度1）测量方法和数据记录：（1）剪力墙：同一面墙距两端头竖向阴阳角30cm和增中间位置，分别测量层高范围内的垂直度偏差值。

前言为明确、规范土建工程放线的标准动作，提升土建工程放线精度；提高放线质量管理水平和测量工作效益，保证放线的正确性、精确性，杜绝因放线失误造成返工的质量事故；实现放线质量管理的标准化、常态化；达到以线控制施工过程的目标。

同时为工程测量工作提供技术标准和技术依据；为工程测量工作检查验收评价提供依据。

根据《工程测量规范》GB50026-2007、《国家三、四等水准测量规范》GB1298-2009、《建筑施工手册》，并调查总结了近年来国内外民建工程测量的实践经验，吸收了民建工程测量的新理论、新方法、新工艺编制而成。

文中表示很严格，非这样做不可的，正面词采用“必须”，反面词采用“严禁”；表示严格，正常情况下都这样做，正面词采用“应”，反面词采用“不应”或“不得”；表示允许稍有选择，有条件许可时首先应这样做的，正面词用“宜”，反面词用“不宜”或“不得”。

前言 (I)第1部分项目测量工作的管理要求 (1)第2部分项目测量仪器的管理要求 (3)第3部分项目测量工作操作指南 (5)3.1 进场后施工测量前期准备工作 (5)3.1.1 施工测量资料的收集、分析 (5)3.1.2 测量工具的准备 (6)3.2 测量的基本方法 (7)3.2.1 平面位置的测设 (7)3.2.2 高程测量与已知高程的测设 (9)3.3 控制测量 (12)3.3.1 甲方提供控制点的交接与复测 (13)3.3.2 场区控制网的建立 (14)3.4 建筑施工场地测量 (17)3.4.1 用地红线、建筑红线、建筑轮廓线的测设 (17)3.4.2 场地原始地貌地形测量 (17)3.4.3 场地布置测量 (18)3.5 基础施工测量 (18)3.5.1 桩基础施工测量 (18)3.5.2 基础开挖施工测量 (19)3.5.3 基础施工高程控制 (21)3.6 主体结构施工测量 (21)3.6.1 轴线竖向传递测量 (21)3.6.2 高程竖向传递测量 (28)3.7 建筑装饰施工测量 (30)3.7.1 二结构施工测量 (30)3.8 变形监测 (31)3.8.1 变形监测控制测量 (31)3.8.2 建筑物的沉降观测 (32)3.8.3 场区变形监测 (33)3.9 测量资料管理 (36)3.9.1 工程资料 (36)3.9.2 非工程资料 (36)第4部分附录 (38)附录A 工程测量资料 (38)附表一：建筑物定位测量记录表 (38)附表二：楼层放线测量记录表 (39)附表三：基槽验线记录表 (40)附表四：建筑物沉降观测记录表 (41)附录B 非工程资料 (42)附表一：测量器具台账 (42)附表二：测量器具维修台帐 (43)附表三：测量仪器保养记录 (44)附表四：基坑(边坡)水平(沉降)位移观测记录表 (45)附表五：高支模监测记录表 (46)附表六：塔吊监测记录表 (47)附表七：脚手架变形监测记录表 (48)附表八：水准测量记录表 (49)第1部分项目测量工作的管理要求为明确、规范土建工程放线的标准，提升土建工程放线精度；提高放线质量管理水平和测量工作效率，保证放线的正确性、精确性，杜绝因放线失误造成返工的质量事故；实现放线质量管理的标准化、常态化。

4-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量随着改革开放，经济发展，我国在建筑行业发展也是较快的，打破了过去常用的砖木结构、混凝土结构的格局，目前也有大批采用钢结构来建造。

如北京的京广大厦，上海的新锦江宾馆、上海的国际贸易中心、上海的瑞金宾馆，深圳的深圳发展中心等。

1．平面控制建立施工控制网对高层钢结构施工是极为重要的。

控制网离施工现场不能太近，应考虑到钢柱的定位、检查、校正。

2．标高控制高层钢结构工程标高极为重要，根据城市II等水准点建立独立的以III等要求的水准网，以便在施工过程中直接应用，在支承标高块引测时必须对水准点进行检查，III等水准精度要求以±n（mm），n为测站数。

3．定位轴线检查定位轴线从基础施工起就应引起重视，必须在定位轴线前做好控制点，待基础浇筑混凝土后再根据控制点将定位轴线引到柱基钢筋混凝土底板面上，然后预检定位轴线是否同原定位重合、闭合，每根定位线总尺寸误差值是否超过控制数，纵横网轴线是否垂直、平行。

预检应由业主、土建、安装三方联合进行，对检查数据要统一认可鉴证。

4．柱间距检查柱间距检查是在定位轴线认可的前提下进行，采用检定钢尺实测柱间距。

柱间距离偏差值应严格控制在±3mm范围内，绝不能超过±5mm。

柱间距超过±5mm，则必须调整定位轴线。

原因是定位轴线的交点是柱基点，钢柱竖向间距以此为准，框架钢梁的连接螺孔的直径一般比高强螺栓直径大1.5~2.0mm，如柱距过大或过小，直接影响整个竖向框架梁的安装连接和钢柱的垂直，安装中还会有安装误差。

在上面检查柱间距时，必须注意安全。

5．单独柱基中心检查检查单独柱基的中心线同定位线之间的误差，调整柱基中心线使其同定位轴线重合，然后以柱基中心线为依据，检查地脚螺栓的预埋位置。

6．标高实测以III等水准点的标高为依据，对钢柱柱基表面进行标高实测，将测得的标高偏差用平面图表示之，作为临时支承标高块调整的依据。

工程测量标准化作业手册（施工测量专篇）一、标准名称工程测量标准化作业手册（施工测量专篇）二、适用范围适用于明暗挖车站、区间施工测量。

三、明挖车站、区间3.1技术准备3.1.1设计图纸审核施工测量人员拿到设计图纸之后，应了解设计意图，对设计图纸上标注的所有数据进行核对，具体包括设计线路平面图复核、设计线路纵断面图复核、车站总平面图复核、车站结构断面图复核、车站限界图复核、车站主体建筑图复核、区间横断面图复核。

以保证数据的正确性以及是否满足相关几何条件。

3.1.2放样数据计算（1）在测量放样之前，应根据现场周边控制点情况，判定是否需要控制点加密测量，以满足放样测量需要；（2）隧道的设计数据及相关标定数据的计算，依据设计图和施工方案计算相关标定数据，数据计算必须采用不同方法或不同人员分别进行，以保证放样数据的正确；（3）现场测量放样之前，对起算控制点要进行现场校核。

如控制点的位置、相对关系等是否与设计资料一致；（4）有条件时应准备几个标定方案，以免测量放样时，现场条件有变，无法按既定方案进行放样定线，影响工程建设。

3.2主体围护结构基坑围护结构形式一般包括：连续墙、钻孔灌注桩、高压旋喷桩、钢管桩、冠梁、腰梁、吊脚桩、锁脚梁等形式。

不同围护结构施工测量基本方法相同，但考虑不同围护结构的施工工法，测量放样要求也有差异。

车站围护结构施工使用全站仪利用极坐标法进行放样，采用水准测量或者三角高程测量方法进行标高控制，其中钻孔灌注桩、高压旋喷桩、钢管桩的施工测量精度基本相同，在基坑支护结构放样时，为了保证支护结构净空尺寸，往往在设计的基础上将轴线整体外放50～100mm。

8.2.1地下连续墙采用地下连续墙围护基坑时，其施工测量技术要求应符合下列规定：（1）连续墙的中心线放样误差应在±10mm之内；（2）内外导墙应平行于地下连续墙中线，其放样允许误差应在±5mm之内；（3）连续墙槽施工中应测量其深度、宽度和铅垂度；（4）连续墙竣工后，应测定其实际中心位置与设计中心线的偏差，偏差值应小于30mm。

施工测量技术手册（内部使用)机场高速项目办2010年8月16日目录公路工程施工放样的依据 (3)公路施工控制测量…………………………………… 3—9公路工程施工放样…………………………………… 9—16桥涵施工放样……………………………………… 16—26施工测量技术手册公路工程施工放样的依据公路工程施工放样的依据是《公路工程技术标准》，各种构造物的施工技术规范、规程、测量规范等以及工程设计图纸。

测量放样工作应遵循从整体到局部的原则，先进行控制测量,再进行细部放样测量。

通过控制测量,建立起平面控制点和高程控制点与工程构造物特征点之间的平面位置和高程的几何联系。

以平面控制点的坐标和高程控制点的高程为依据,利用传统测量仪器进行距离、高程和角度的测量放样或者利用全站仪和GPS进行三维坐标放样来确定工程构造物特征点在实地上的空间位置。

在放样过程中，工程设计图纸是图解控制点和工程构造物特征点之间几何关系的依据；现行的施工技术规范、规程，以及测量规范是核查放样结果精度的依据。

只有利用精度符合标准的几何依据，才能精确地测定工程构造物特征点的准确位置，以指导施工。

一、公路施工控制测量1、平面控制（1）、路线平面控制A、路线平面控制的方法由于沿路线测绘呈带状地形图，可选用全站仪做三角测量或导线测量。

导线可作为路线中线测设的依据，也是路线平面控制的主要方法；公路平面控制测量也可采用全球定位系统（GPS）。

必须强调的是,有的施工单位在复测导线点时,只检查本标段的控制点，而忽视了前后相邻标段控制点的检查，这样就有可能在邻近标段衔接处出现路中线错位或者出现断高。

所以，在复测导线时,必须和相邻标段的导线闭合。

另外，施工单位复测时,业主和监理单位也应随时检查施工单位的复测导线精度。

B、导线复测的主要内容a、布点，布点时尽量选地势比较高不易破坏的地方，且离路线不宜过远，相邻导线点间距不应大于500米，且应前后通视.b、利用已知点对所布设的点用全站仪做三角测量或导线测量，也可用GPS直接做静态测量。
