电气控制柜设计及安装调试

摘要:电气控制柜是发电厂设备的核心技术，并将发电厂设备的电源、线路等装置及其保护装置都设置在电气控制柜中，这就决定了发电厂设备电气控制柜设计的科学性、功能性。电气控制柜的设计组成、设计布局、设备接口等都需要根据项目系统设备尺寸、应用空间、设备种类等，进行灵活科学的调整，保障其最佳输出效能与稳定运转状态。电气控制柜技术可对设备安装、电缆布线、信号输入等进行集中性安装管理，是电气系统的技术进步。

关键词:电气控制柜；安装技术；调试方法

电气控制柜的功能多样、设计复杂，其对整个电气系统的安全稳定运转，具有直接性、决定性影响，其同样也是发电厂设备的重要构件。受发电厂项目系统设备尺寸、应用空间、设备种类等因素的影响，电气控制柜的设计组成、设计布局、设备接口等都需要进行灵活科学的调整，以此提升电气控制柜输出效能与发电厂设备正常运转的相匹配性，进而保障发电厂项目的正常稳定、安全高效运行。

一、电气控制柜柜体设计与施工

电气控制柜柜体设计，需分析设备的结构及运行要求等数据，以此确定合适的柜体大小，确保电气控制柜尺寸与其他发电厂设备系统结构的互不影响。可通过发电厂项目设计总图、技术规范等确定柜体的主框架设计，根据发电厂设备电气系统原理图梳理整合，电气控制柜内需设置的设备类型、数量等，然后再合理规划确定设备安装区域，完成电气控制柜柜体内的初步布局。柜内设备构件可通过焊接的施工方式完成零部件的装配连接，同样也可以用焊接的施工方式进行柜内设备的固定。电气控制柜柜体设计中需明确布线施工路径设计，而且柜内布线主线束的设计需规避闭合结构。电气控制柜柜体材料需采用厚为 3 mm铝合金材质，其与发电厂车体接口处的支架须选取不锈钢材料。

二、电气控制柜布线设计与施工 （一）电气控制柜布线固定设计与施工

发电厂设备电气控制柜布线设计与施工时，须注意柜体外部和线槽内的线路都需要进行机械固定，以此来确保布线及电气控制柜运行的安全可靠。对电力型号、多芯型号和束合型号的电缆进行水平方向布线时，需要每间隔 30cm就进行一次机械固定，在对其进行垂直方向方向布线时，需要每间隔50cm就进行一次机械固定;对单芯型号电缆进行电源连接单独布线时，需要每15 cm就进行一次机械固定，以确保电缆布线的稳定性、牢固性。电缆布线施工中采用的固定附件，应避免安装在经常移动或替换的构件上，而且要保障固定附件的连接独立性，降低固定附件的活动、脱落风险。电缆布线附近区域的线槽、支架等构件的断面处需要用防水胶带、胶皮等进行缠绕隔离，规避电缆的割伤磨损可能性。

（二）电气控制柜布线间距设计与施工

电气控制柜布线设计与施工时，要注意不同等级电缆布线时要保持间距隔离，例如，高频信号传输线缆之间应保持3cm以上的布线间隔距离;信号传输线缆之间的布线隔离距离应保持 10cm以上;第五级与之前等级的信号传输线缆之间的布线隔离距离应保持在15 ～ 20cm的范围。

（三）电气控制柜布线电磁兼容设计与施工

电气控制柜布线设计与施工时，还需要考虑电磁兼容层面问题，以规避电缆布线时出现电磁干扰的现象。电场耦合、磁感应耦合等是最为常见的电磁干扰现象，可通过合理的、科学的布线对其电磁干擾因素进行抑制，同时提升电缆自身的抗电磁干扰性能，可更大限度的降低外部电磁干扰影响。[2]电气控制柜柜体的侧面因空间受限不能留有间距的情况下，可通过设置隔板的方式对电磁干扰进行隔离。现阶段电气控制柜布线设计与施工的电缆布线布局多采用三相电源线路系统布线设置在左侧，直流电源系统布线设置在右侧的设计施工方式，当存在不同类型线路交叉情况时，一般情况下会采取垂直交叉的设计施工方式，以此让电缆布线与电气设备之间构成最小化的布局环路。

三、电气控制柜柜内设备连接设计与施工 电气控制柜柜内设备需根据元件性质、子系统分属等规划不同安装区域，并进行彼此之间的隔离，在该基础上根据其区域布局再设计相对应的接口及电缆布局，以此确定设备接口设置合理性及电缆布局的科学性。外部线路由上部连接器对接引入电气控制柜，在分线处与相应柜内设备的连接器连接，通过侧面线槽走线，根据与其相连接的柜内设备安装位置选择对应的位置出线，进而完成与柜内设备的连接，而设备引出线路则需要通过柜体下部引上线孔引出。

1.装配前准备工作

首先在装配工作前，必须要对整个装配作业过程中所需要的各种工具进行严格检查，要充分保证电钻、万能表、电烙铁、冲孔机等设备处于完好状态。其次必须要针对电气控制柜进行严格检查。按照相关的电气系统设计标准要求，对电气控制柜的柜体使用材料、柜体外形尺寸、面板开孔尺寸、面板标识等进行严格的检查，必须要充分保证柜体的相关参数以及指标能够符合电气系统实际应用的标准需求。最后，对电气控制柜整个装配作业过程中涉及到的所有电气元件以及安装过程中所需要的各种辅助材料进行充分准备；要充分保障装配作业过程中所有涉及的材料与图纸设计保持一致；另外，要针对所有的电气元件进行严格检查，充分保证其完整性，而且要保证其符合电气系统设计标准要求，在这个过程中BOM单是非常可靠的一种依据。在整个装配作业过程中对各种电气元件以及相关辅材的型号进行严格核对非常关键，很多电气元件虽然型号不同但是在外形上比较相似，但是在实际应用过程中能差别非常大，必须要对各种电气元件的型号进行正确的选择，才能避免在电气控制柜装配过程中因为电气元件错误而导致整个系统不能实现正常运转，为后续的电气柜的运行埋下安全隐患。

2. 装配元件的安装工作

00在实际中对相关电气元件进行安装的过程中，必须要严格的按照电气系统原理设计图来进行操作。通常情况下电气元件在安装过程中必须要遵循以下一些顺序：从定期版的前面进行前视位置开始，要严格的遵照从左至右、自上而下的基本原则来进行安装，在整个安装作业过程中必须要充分保证做电气元件安装位置的合理性，而且要保证所有电气设备接线端得到了牢固安装。另外，在电气控制柜的装配作业过程中，针对一些大型的电气元件，通常情况下都是用螺丝来进行固定。 在使用螺丝固定大型电气元件的过程中，必须要充分保证两个电气元件之间的间距保持在5mm以上，这样才能够有效避免互相之间产生电磁耦合干扰。在使用導轨槽进行小型电气元件固定的过程中，充分保证两个固定螺钉之间的间距不能超过200mm，小型电气元件安装过程中相互之间坚决杜绝出现间隙。在实际进行电气元件安装的过程中，必须要严格按照装配设计图纸来严格进行安装，而且要充分保证电气元件从左至右保持对其的基本原则，如果在装配过程中整个电气元件必须要挨在一起，那么就必须要保证两个电气元件保持整齐，而且要在一条直线上进行排列。在整个安装过程中必须要保证一、二次线保持足够的安装距离。在针对一些高压电气元件进行安装的过程中，按照标准规范要求来进行，而且在整个作业过程中要保证足够的安全距离， 这样才能充分保证施工作业人员的人身安全。 在完成电气元件的安装之后，必须要在相应的位置做好标签，在标签上必须将电气元件的代号进行明确标识，与此同时还要保证标签的表面不能存在破损，标签保持清晰和固定牢固；另外还要充分保证粘贴标签的位置醒目。

总结:

综上所述，电气控制柜是工业生产中电气设备应用时的最主要控制部件，想使电气设备高质量以及高效率完成控制作业，需要保证电气控制柜本身所下达的各项指令快速准确且具有时效性。电气控制柜装配质量的有效提升在很大程度上要依赖于装配工艺。因此要充分保证电气控制柜完成安装后达到牢固可靠、安全的性能。

参考文献：

[1]王野.列车电气控制系统升级方案设计与研究[J].科技创新与应用，2020（09）：139-140.

[2]杨沛山.发电厂机电安装工程电气施工工艺与控制管理[J].住宅与房地产，2019（28）：132.

[3]刘晓轩.发电厂车辆电气布线组装工艺分析[J].科技创新与应用，2019（24）：115-116.

合集下载

电气控制系统的设计、安装、调试与维护

电气控制系统的设计、安装、调试与维护

机电工程系电气自动化技术专业

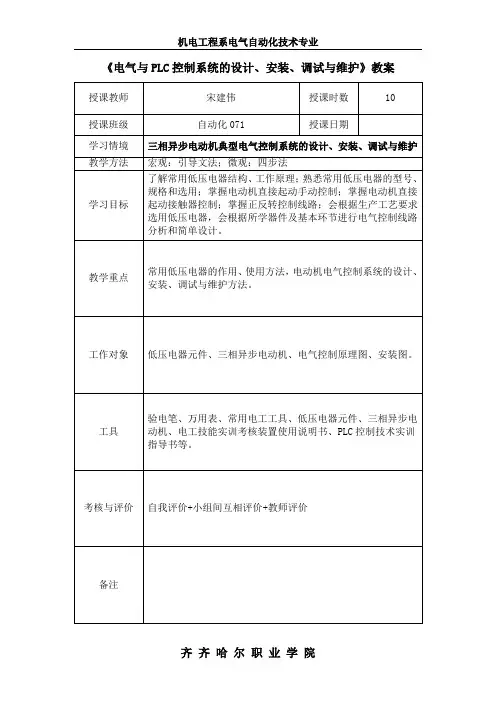

齐 齐 哈 尔 职 业 学 院 《电气与PLC控制系统的设计、安装、调试与维护》教案
