电气设备控制系统的安装与调试

国开电气控制系统安装与调试实训报告总结

在国开电气控制系统安装与调试实训中，我学到了许多关于电气控制系统的实际操作和调试技巧。本次实训的目的是为了让我们能够熟悉电气控制系统的组成和工作原理，并通过实际操作来巩固学习的知识。

在实训过程中，我们首先学习了电气控制系统的组成部分，包括电气元件、控制器、传感器、执行器等。我们了解了这些部分的功能和工作原理，并学会了如何正确连接和安装它们。

接下来，我们进行了电气控制系统的调试。在调试过程中，我们需要检查电路的接线是否正确，确保电源和地线连接良好。我们还学会了使用万用表和示波器等仪器来测量电路的电压、电流和频率。通过这些测量，我们可以判断电气控制系统是否正常工作，并及时发现问题。

在实训中，我们还学习了PLC（可编程逻辑控制器）的基本原理和编程方法。PLC是一种常用的工业自动化控制设备，它可以实现复杂的逻辑控制和自动化功能。我们通过实际的案例来了解PLC的编程流程，并进行了实际操作来完成一个简单的控制任务。

通过这次实训，我不仅学到了关于电气控制系统的理论知识，还提高了实际操作和解决问题的能力。我了解到电气控制系统在各个行业中的重要性，它可以提高生产效率，降低人力成本，并确保生产过程的安全性和稳定性。我相信，通过不断地学习和实践，我将能够更好地掌握电气控制系统的安装和调试技术，并在未来的工作中做出更大的贡献。

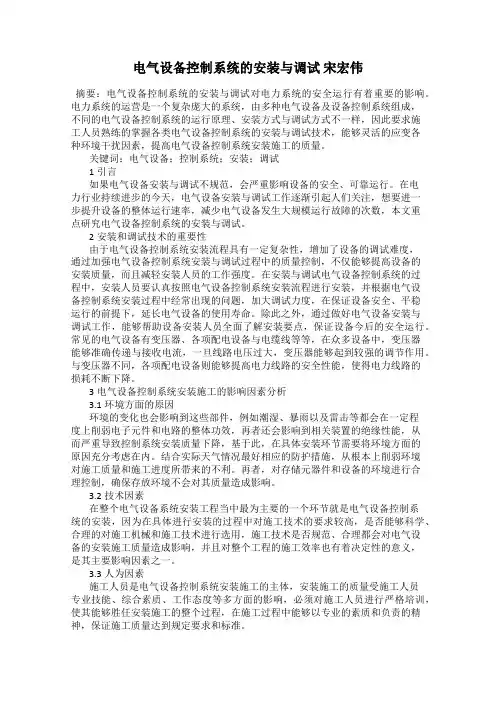

电气设备控制系统的安装与调试 宋宏伟

摘要：电气设备控制系统的安装与调试对电力系统的安全运行有着重要的影响。电力系统的运营是一个复杂庞大的系统，由多种电气设备及设备控制系统组成，不同的电气设备控制系统的运行原理、安装方式与调试方式不一样，因此要求施工人员熟练的掌握各类电气设备控制系统的安装与调试技术，能够灵活的应变各种环境干扰因素，提高电气设备控制系统安装施工的质量。

关键词：电气设备；控制系统；安装；调试

1引言

如果电气设备安装与调试不规范，会严重影响设备的安全、可靠运行。在电力行业持续进步的今天，电气设备安装与调试工作逐渐引起人们关注，想要进一步提升设备的整体运行速率，减少电气设备发生大规模运行故障的次数，本文重点研究电气设备控制系统的安装与调试。

2安装和调试技术的重要性

由于电气设备控制系统安装流程具有一定复杂性，增加了设备的调试难度，通过加强电气设备控制系统安装与调试过程中的质量控制，不仅能够提高设备的安装质量，而且减轻安装人员的工作强度。在安装与调试电气设备控制系统的过程中，安装人员要认真按照电气设备控制系统安装流程进行安装，并根据电气设备控制系统安装过程中经常出现的问题，加大调试力度，在保证设备安全、平稳运行的前提下，延长电气设备的使用寿命。除此之外，通过做好电气设备安装与调试工作，能够帮助设备安装人员全面了解安装要点，保证设备今后的安全运行。常见的电气设备有变压器、各项配电设备与电缆线等等，在众多设备中，变压器能够准确传递与接收电流，一旦线路电压过大，变压器能够起到较强的调节作用。与变压器不同，各项配电设备则能够提高电力线路的安全性能，使得电力线路的损耗不断下降。

3电气设备控制系统安装施工的影响因素分析

3.1环境方面的原因

环境的变化也会影响到这些部件，例如潮湿、暴雨以及雷击等都会在一定程度上削弱电子元件和电路的整体功效，再者还会影响到相关装置的绝缘性能，从而严重导致控制系统安装质量下降，基于此，在具体安装环节需要将环境方面的原因充分考虑在内。结合实际天气情况最好相应的防护措施，从根本上削弱环境对施工质量和施工进度所带来的不利。再者，对存储元器件和设备的环境进行合理控制，确保存放环境不会对其质量造成影响。

电气控制系统安装与调试实训总结

电气控制系统安装与调试实训是我在大学期间参与的一项实践课程。通过这次实训，我对电气控制系统的安装与调试流程有了更深入的了解，并且提高了自己的实践能力和电气技术水平。下面是我对这次实训的总结：

首先，在实训开始之前，我们首先了解了电气控制系统的基本概念和原理。通过学习相关的理论知识，我们对电气控制系统的组成部分和工作原理有了初步的了解，为之后的实践操作打下了基础。

其次，在实际操作中，我们首先需要进行电气线路的安装。这包括电缆的敷设、插头插座的安装、开关的连接等。在进行这些操作的过程中，我们需要注意安全事项，确保电气线路正确连接、绝缘良好，避免电击和短路等危险。

接着，我们需要对安装好的电气线路进行调试。调试的目的是检验线路是否正常工作，是否满足设计要求。在调试过程中，我们需要使用万用表等工具进行电气参数的测量，例如电压、电流等。通过比对测量结果与设计要求，我们可以确定电气线路的工作情况，并进行必要的调整和更改。

在调试过程中，我们还需要进行逻辑控制的调试。逻辑控制是指通过对开关、继电器、PLC等控制元件进行正确的连接和设置，实现对电气设备的自动化控制。在这个过程中，我们需要编写控制程序，设置开关的动作条件和动作顺序，确保电气设备按照预定的功能和流程进行工作。

总的来说，在这次实训中，我学到了很多关于电气控制系统安装与调试方面的知识和技能。通过实际操作，我更加深入地理解了电气控制系统的工作原理和调试流程，提高了自己的实践能力和电气技术水平。

在实践过程中，我也遇到了一些问题和挑战。例如，有时候电气线路连接不准确，导致整个系统无法正常工作，需要仔细检查和排查问题。此外，逻辑控制方面的编程也需要一定的思维和逻辑能力，需要耐心和细心进行调试和修改。

通过这次实训，我不仅提高了自己的电气技术水平，还培养了我对实际问题的分析和解决能力。我学会了如何进行电气线路的安装和调试，并且熟悉了逻辑控制的原理和方法。这些知识和技能对我未来的工作和学习都将起到重要的作用。

无论是建筑施工还是企业生产以及日常生活都需要用到各种电气设备，因此电气设备安装具有很大的重要性，并且只有做好各方面的调试，才能够确保安装到位，调试到位，确保电气安全运转；也只有切实提高安装调试质量，才能满足生产和生活需要，保证电气安全。

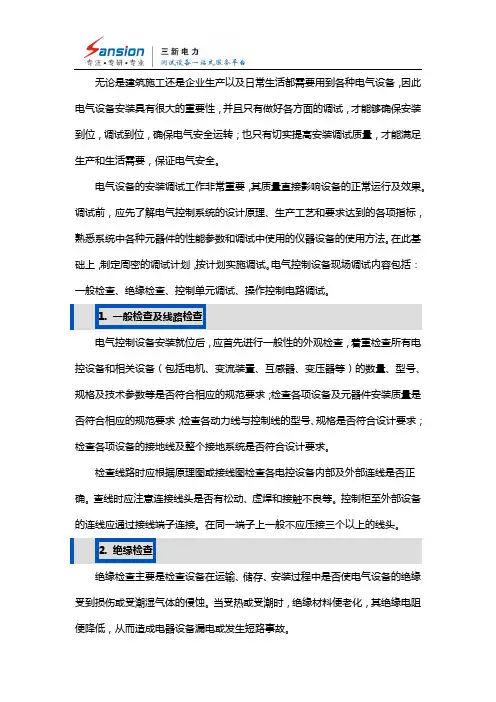

电气设备的安装调试工作非常重要，其质量直接影响设备的正常运行及效果。调试前，应先了解电气控制系统的设计原理、生产工艺和要求达到的各项指标，熟悉系统中各种元器件的性能参数和调试中使用的仪器设备的使用方法。在此基础上，制定周密的调试计划，按计划实施调试。电气控制设备现场调试内容包括：一般检查、绝缘检查、控制单元调试、操作控制电路调试。

1. 一般检查及线路检查

电气控制设备安装就位后，应首先进行一般性的外观检查，着重检查所有电控设备和相关设备（包括电机、变流装置、互感器、变压器等）的数量、型号、规格及技术参数等是否符合相应的规范要求；检查各项设备及元器件安装质量是否符合相应的规范要求；检查各动力线与控制线的型号、规格是否符合设计要求；检查各项设备的接地线及整个接地系统是否符合设计要求。

检查线路时应根据原理图或接线图检查各电控设备内部及外部连线是否正确。查线时应注意连接线头是否有松动、虚焊和接触不良等。控制柜至外部设备的连线应通过接线端子连接。在同一端子上一般不应压接三个以上的线头。

2. 绝缘检查

绝缘检查主要是检查设备在运输、储存、安装过程中是否使电气设备的绝缘受到损伤或受潮湿气体的侵蚀。当受热或受潮时，绝缘材料便老化，其绝缘电阻便降低，从而造成电器设备漏电或发生短路事故。

绝缘电阻一般都是采用绝缘电阻表进行测量，使用的绝缘电阻表的电压等级及绝缘电阻的标准应遵照各类电气设备的技术标准的规定。

对于1000V以下的各种交直流电动机、电器和线路的绝缘电阻值应不小于0.5兆欧；1000V以上应不小于1兆欧或按1兆欧/1000V来考虑。对于某些控制电器及继电保护系统和自动化控制系统为防止元器件及系统的误动作，则要求每一导电回路对地的绝缘电阻不小于1兆欧。
