电气控制柜安装施工方法

配电柜安装

配电柜安装时，应注意施工的先后顺序，按现场条件和作业情况，各过程也可适当分解或合并进行：

（1）配电柜设备开箱检查

1）按设计图纸，设备清单核对设备件数。按设备装箱单核对设备本体及附件，备件的规格、型号。核对产品合格证及使用说明书等技术资料。

2）柜体外观检查应无损伤及变形，油漆完整，色泽一致，柜内电器装置及元件齐全，安装牢固，无损伤无缺失。

3）开箱检查应配合施工进度计划，结合现场条件，吊装手段和设备到货时间的长短灵活安排。设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。可先作外观检查，柜内检查待就位后进行。

（2）配电柜设备搬运

1）设备吊点，柜顶设吊点者，吊索应利用柜顶吊点，未设有吊点者，吊索应挂在四角承力结构处，吊装时宜保留并利用包装箱底盘，避免索具直接接触柜体。

2）柜室内搬运、位移应采用手动插车，卷扬机、滚杠和简易马凳式吊装架配倒链吊装，不应采用人力撬动方式。

（3）基础型钢安装

1）基础型钢安装宜由安装施工单位施工，设备安装前应作好中间交接，型钢预先调直，除锈，刷防锈底漆。

2）基础型钢架可预制或现场组装。按施工图纸所标位置将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水准仪及水平尺找平，校正。需用垫片的地方，须按钢结构施工规范要求。垫片最多不超过三片，焊后清理，打磨，补刷防锈漆。

3）配电箱安装可用铁架固定或铜金属膨胀螺栓固定。铁架加工应按尺寸下料，找好角钢平直度，将埋注端做成燕尾形，然后除锈，刷防锈漆。埋入时注意铁架平直程度和螺孔间距离，用线坠和水平尺测量准确后固定铁架、注高强度等级水泥砂浆。持水泥砂浆凝固后达一定强度方可进行配电箱（盘）的安装。

4）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢。焊缝长度为接地扁钢宽度的2倍。

（4）配电柜安装

1）柜安装应按施工图纸布置，事先编设备号、位号，按顺序将柜安放到基础型钢上。

2）单独柜只找正面板与侧面的垂直度。成列柜顺序就位后先找正两端的，然后挂小线逐台找正，以柜面为准。找正时采用几0.5mm铁片调整，每处垫片最多不超过三片。

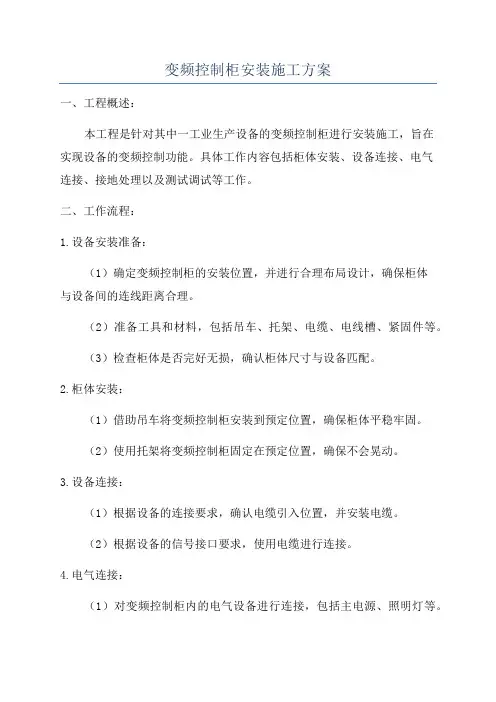

变频控制柜安装施工方案

一、工程概述：

本工程是针对其中一工业生产设备的变频控制柜进行安装施工，旨在实现设备的变频控制功能。具体工作内容包括柜体安装、设备连接、电气连接、接地处理以及测试调试等工作。

二、工作流程：

1.设备安装准备：

（1）确定变频控制柜的安装位置，并进行合理布局设计，确保柜体与设备间的连线距离合理。

（2）准备工具和材料，包括吊车、托架、电缆、电线槽、紧固件等。

（3）检查柜体是否完好无损，确认柜体尺寸与设备匹配。

2.柜体安装：

（1）借助吊车将变频控制柜安装到预定位置，确保柜体平稳牢固。

（2）使用托架将变频控制柜固定在预定位置，确保不会晃动。

3.设备连接：

（1）根据设备的连接要求，确认电缆引入位置，并安装电缆。

（2）根据设备的信号接口要求，使用电缆进行连接。

4.电气连接：

（1）对变频控制柜内的电气设备进行连接，包括主电源、照明灯等。 （2）根据电气连接图进行接线，确保连接正确、牢固。

5.接地处理：

（1）根据设备的接地要求，对变频控制柜进行接地处理。

（2）使用专用接地线连接变频控制柜的金属外壳与地线，确保接地良好。

6.测试调试：

（1）对安装好的变频控制柜进行测试调试，确保其工作正常。

（2）测试调试内容包括电气连接测试、信号测试、运行测试等。

7.安全验收：

（1）对安装施工的结果进行全面验收，确保符合相关的安全规范。

（2）确认安装完成后变频控制柜工作正常，各项指标符合要求。

三、施工方案注意事项：

1.确保施工人员具备相应的电气安装施工经验，并具备相关证书。

2.在进行柜体安装时，要保证柜体稳定，防止倾倒或晃动。

3.在进行电气连接时，注意接线的正确性和牢固性，避免接触不良或短路现象。

4.施工现场要注意安全，确保工作人员的人身安全。

5.在测试调试阶段，注意观察变频控制柜的工作情况，并及时修复故障。

6.完成施工后，及时清理工作现场，恢复原状。 四、保证施工质量：

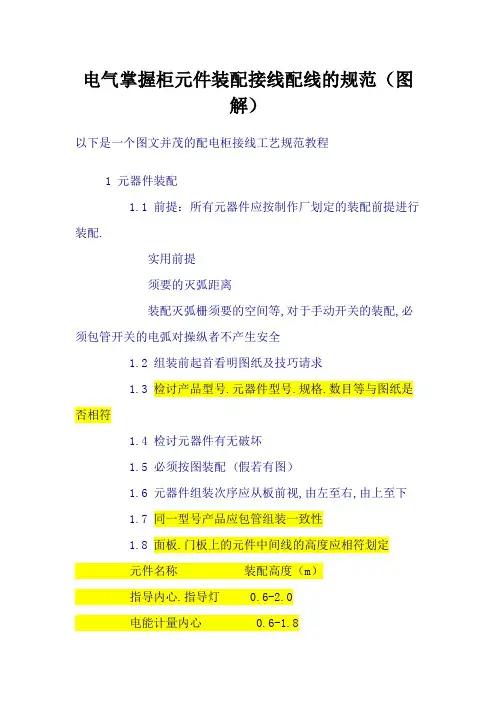

电气掌握柜元件装配接线配线的规范（图解）

以下是一个图文并茂的配电柜接线工艺规范教程

1 元器件装配

1.1 前提：所有元器件应按制作厂划定的装配前提进行装配.

􀂃 实用前提

􀂃 须要的灭弧距离

􀂃 装配灭弧栅须要的空间等,对于手动开关的装配,必须包管开关的电弧对操纵者不产生安全

1.2 组装前起首看明图纸及技巧请求

1.3 检讨产品型号.元器件型号.规格.数目等与图纸是否相符

1.4 检讨元器件有无破坏

1.5 必须按图装配 (假若有图）

1.6 元器件组装次序应从板前视,由左至右,由上至下

1.7 同一型号产品应包管组装一致性

1.8 面板.门板上的元件中间线的高度应相符划定

元件名称 装配高度（m）

指导内心.指导灯 0.6-2.0

电能计量内心 0.6-1.8 掌握开关.按钮 0.6-2.0

紧迫操纵件

组装产品应相符以下前提：

􀂃 操纵便利.元器件在操纵时,不该受到空间的防碍,不该有触及带电体的可 能.

􀂃 维修轻易.可以或许较便利地改换元器件及维修连线.

􀂃 各类电气元件和装配的电气间隙.爬电距离应相符4.4 条的划定.

􀂃 包管一.二次线的装配距离.

1.9 组装所用紧固件及金属零部件均应有防护层,对螺钉过孔.边沿及概况的毛刺.尖锋应打磨平整后再涂敷导电膏.

1.10 对于螺栓的紧固应选择恰当的对象,不得破坏紧固件的防护层,并留意响应的扭距.

1.11 主回路上面的元器件,一般电抗器,变压器须要接地,断路器不须要接地,下图中为电抗器接地.

1.12 对于发烧元件 (例如管形电阻.散热片等)

PLC电气控制柜的安装与调试

PLC电气控制柜的安装与调试

1.安装

2.调试

3.安装与调试注意事项

结论

参考文献

引言

随着现代工业的发展，PLC电气控制柜已经成为了工业自动化控制的核心设备。它能够实现设备的自动化控制，提高生产效率，降低生产成本。本文将详细介绍PLC电气控制柜的安装与调试，以帮助工程师们更好地理解和掌握PLC电气控制柜的使用方法。

1.安装

PLC电气控制柜的安装需要注意以下几点：

1.1 安装地点应该干燥、通风、温度适宜，避免阳光直射和潮湿环境。 1.2 安装时应该避免与其他设备相互干扰，避免电磁干扰和机械干扰。

1.3 安装时应该按照设备说明书的要求进行安装，避免误操作和损坏设备。

2.调试

PLC电气控制柜的调试需要注意以下几点：

2.1 调试前需要检查设备是否安装正确，电气连接是否正确，避免出现电气故障。

2.2 调试时应该按照设备说明书的要求进行操作，避免误操作和损坏设备。

2.3 调试时应该注意观察设备的运行状态，及时发现问题并解决。

3.安装与调试注意事项

在安装和调试PLC电气控制柜时，需要注意以下几点：

3.1 安装和调试前需要做好必要的准备工作，包括设备的选型、安装环境的准备等。

3.2 安装和调试时需要严格按照设备说明书的要求进行操作，避免误操作和损坏设备。 3.3 安装和调试后需要做好设备的维护和保养工作，保证设备的正常运行。

结论

PLC电气控制柜是现代工业自动化控制的核心设备，它具有抗干扰强、可扩展、工作性能稳定等特点。在安装和调试PLC电气控制柜时，需要注意安装环境的准备、设备的选型、严格按照设备说明书的要求进行操作等事项，以保证设备的正常运行。

参考文献

1] ___。PLC电气控制柜的安装与调试[J]。电气技术。2010(12): 49-52.

2] ___。PLC电气控制柜的安装与调试技巧[J]。电子技术应用。2011(6): 144-146.
