光学4f系统的傅里叶变换原理

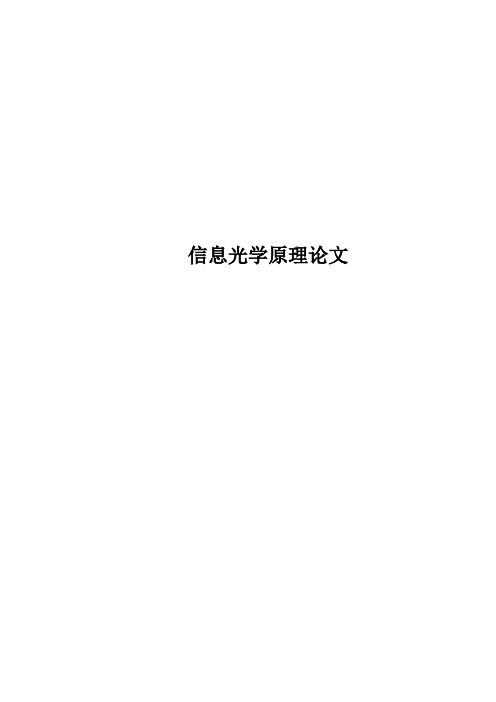

信息光学原理论文4f 系统的推导及作用4f 系统是最典型的一种相干光学信息处理系统，其光路结构如图1所示。

由相干点光源S 发出的单色球面波经透镜Lc 准直为平面波垂直入射到输入平（即物面）1P 上。

2P 为频谱平面（即滤波面）,3P 为输出平面（即像面），并且3P 平面采用反演坐标系。

1L 、2L 为一对傅里叶透镜，用来在由1P 面至3P 面之间进行两次傅里叶变换。

11223P L P L P 、、、、之间距离依次均取为透镜的焦聚f ，故此光路系统常简称为4f 系统。

设光栅常数为d ，缝宽为a ，光路1x 沿方向的宽度为L设输入的复振幅透过率为()11,g x y ，则在它频谱面上的频谱函数为： ()(){}11,,x y G f f F g x y =如果在频谱面上插入一个滤波器，其复振幅透过率（或称滤波函数）为：()(){}221,1,,x y x y H f f H F h x y f f λλ⎛⎫== ⎪⎝⎭式中，()11,h x y 称为滤波器的脉冲响应函数。

则透过滤波器的光场复振幅分布为()(),,x y x y G f f H f f ，再经过透镜2L 作第二次傅里叶变换，在输出面3P 上产生光场复振幅分布()33,g x y 。

在反演坐标中可表示为： ()()(){}33,,,x y x y g x y F G f f H f f = ()()3333,,g x y h x y =*于是在此情况下，4f 系统执行的函数g 与函数h 的卷积运算。

其输出光强度分布可表示为：()()2333333,(,),I x y g x y h x y =*如果在频谱面上插入滤波器，其复振幅透过率为：()(){}2211,,,x y x y H f f H F h x y f f λλ***⎛⎫==-- ⎪⎝⎭则在输出平面上得到的复振幅分布为：()()(){}33,,,x y x y g x y F G f f H f f *=则它的透过率为()11111rect comb rect x x x t x a d d L ⎡⎤⎛⎫⎛⎫⎛⎫=* ⎪ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎝⎭⎣⎦ 11rect rect m x md x a b ∞=-∞⎡-⎤⎛⎫⎛⎫= ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦∑ （1-1）在频谱面2P 平面上将得到其频谱函数如下： ()(){}1T F t x ξ=()()()sin c comb sin c a a d L L ξξξ=*⎡⎤⎣⎦()()1sin c sin c m m aL a L d d ξδξξ∞=-∞⎡⎤⎛⎫=-* ⎪⎢⎥⎝⎭⎣⎦∑()sin c sin c m aL am m L d d d δξξ∞=-∞⎛⎫⎛⎫=-* ⎪ ⎪⎝⎭⎝⎭∑ sinc sinc m aL am m L d d d ξ∞=-∞⎡⎤⎛⎫⎛⎫=- ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦∑ ()11sinc +sinc sin c sin c sin c aL a a L L L d d d d d ξξξ⎧⎫⎡⎤⎡⎤⎛⎫⎛⎫⎛⎫⎛⎫=-+++⎨⎬ ⎪ ⎪ ⎪ ⎪⎢⎥⎢⎥⎝⎭⎝⎭⎝⎭⎝⎭⎣⎦⎣⎦⎩⎭（1-2）式中，()2x f ξλ=，2x 是频谱面上的位置坐标，ξ是同一平面上用空间频率表示的坐标。

傅里叶变换光学系统傅里叶变换光学系统，简称FT光学系统，是一种通过光学方法对物体进行分析的技术。

其基本原理是利用傅里叶变换的思想，将物体在空间域的信息转换为频域的信息，然后通过相同的方式将频域信息还原为空间域信息。

一、傅里叶变换的基本原理傅里叶变换是一种将函数从时域转换到频域的技术。

其基本原理是将一个函数按照不同频率分解成一系列正弦波的和。

具体来说，傅里叶变换可以分为以下几个步骤：1. 对原函数在时间域上进行分段，使其转化为一系列长度为Δt 的小区间。

2. 对每一个小区间的函数值进行离散化处理，生成离散的数据序列。

3. 对离散的数据序列进行傅里叶变换，求出在频域上的频率分量。

4. 通过反傅里叶变换，将在频率域的信息还原为在时间域上的信息。

二、傅里叶变换在光学系统中的应用在光学系统中，傅里叶变换可以将一个物体的透射率函数转换为空间域和频域的关系。

通过加入透镜、像差校正等光学器件，可以实现将频域信息转换为对应的光学信号，进而生成一个光学图像。

这种光学图像可以对物体进行解析，便于对物体形状、大小、结构等信息进行研究。

FT光学系统广泛应用于生物医药、材料科学、光学工程等领域中。

三、傅里叶变换光学系统的优点与不足优点：1. 精度高：通过光学技术，可以获取高精度的物体信息，尤其是对于那些复杂的结构物体。

2. 兼容性好：FT光学系统可以与其他光学测量仪器、成像系统等进行互相配合，丰富了光学分析工具的功能。

3. 速度快：由于光子的速度极快，FT光学系统的成像速度也可以达到很高的水平。

不足：1. 设备成本高：由于FT光学系统需要使用高质量、高精度的光学仪器，因而设备成本较高。

2. 实验难度大：FT光学系统需要经过实验测试，对于初学者来说，实验难度比较大。

3. 约束条件多：FT光学系统对光源、光路、光学器件等条件的约束较多，安装过程比较繁琐。

总之，傅里叶变换光学系统在解析复杂物体、研究物体结构等方面有很大优势，并得到了广泛应用。

4F光学系统的结构原理及其应用1. 引言4F光学系统是一种常用的光学系统，它由4个基本元素组成：两个透镜和两个傅里叶变换平面。

在这个系统中，光束被傅里叶变换平面分成频谱成分，然后被另一个透镜重新聚焦，使得光束在两个透镜之间进行传递和处理。

本文将介绍4F光学系统的结构原理及其应用范围。

2. 4F光学系统的结构原理4F光学系统的结构由两个傅里叶变换平面和两个透镜组成。

下面是该系统的结构原理：2.1 第一个傅里叶变换平面第一个傅里叶变换平面通常称为输入平面，它接收来自光源的光束。

在输入平面上，光束经过透镜1的聚焦，然后通过傅里叶变换透镜1。

透镜1将光束分解成不同的频谱成分，形成傅里叶频谱。

2.2 第二个傅里叶变换平面第二个傅里叶变换平面通常称为输出平面，它接收来自第一个平面的频谱成分。

在输出平面上，傅里叶频谱通过透镜2进行重新聚焦。

透镜2将各个频谱成分重新组合成原始的光束。

3. 4F光学系统的应用4F光学系统在光学和图像处理领域有着广泛的应用。

以下列举了几个常见的应用范围：3.1 滤波器设计4F光学系统可以用于光学滤波器的设计。

通过适当地设计第一个傅里叶变换平面，可以将特定频率的光滤波出去，实现滤波效果。

3.2 图像处理在图像处理中，4F光学系统可以用于图像重构和增强。

通过将原始图像转换成频域谱，在傅里叶频谱上进行操作，再通过逆傅里叶变换将频谱转换回原始图像，可以实现图像增强和去噪等效果。

3.3 模糊处理4F光学系统还可以用于模糊处理。

通过适当地调整透镜1和透镜2之间的距离，可以实现对图像进行模糊或者反模糊处理，应用于图像处理和视觉效果的设计中。

4. 总结4F光学系统是一种常用的光学系统，由两个傅里叶变换平面和两个透镜组成。

通过傅里叶变换和逆傅里叶变换的组合，实现了光束的传输和处理。

该系统在滤波器设计、图像处理和模糊处理等领域有着广泛的应用。

熟练掌握4F光学系统的结构原理及其应用，对于光学工程师和图像处理专家来说是必备的知识。

光学傅里叶变换原理傅里叶变换是一种数学工具，用于将一个函数（ 或信号）从时间 或空间）域转换到频率域。

在光学中，傅里叶变换也具有重要的应用，尤其是在描述光波传播、光学系统和图像处理等方面。

傅里叶变换原理涉及到以下重要概念和原则：1.（傅里叶级数：傅里叶级数指的是将周期性函数分解为一系列正弦和余弦函数的和的过程。

它表明任何周期性函数都可以表示为不同频率的正弦和余弦函数的叠加。

2.（连续傅里叶变换 Continuous（Fourier（Transform）：对于连续信号，傅里叶变换将信号从时域转换到频域。

它描述了信号在频率空间中的频谱特性，展示了信号由哪些频率分量组成。

3.（离散傅里叶变换 Discrete（Fourier（Transform）：对于离散数据集合，比如数字图像或采样信号，离散傅里叶变换用于将这些离散数据从时域转换到频域。

它在数字信号处理和图像处理中得到广泛应用，用于分析和处理频率特性。

4.（光学中的应用：在光学中，傅里叶变换可以描述光的传播和衍射现象。

例如，傅里叶光学理论表明，光学系统（如透镜、光栅等）可以看作是对光波进行空间域的傅里叶变换。

这种理论有助于理解光的传播特性，并在光学系统设计和成像技术中发挥重要作用。

5.（变换原理：傅里叶变换原理表明，任何一个信号都可以通过傅里叶变换分解成一系列不同频率的正弦和余弦函数。

这种变换可以帮助我们理解信号的频率成分，并对信号进行处理、滤波或合成。

总的来说，傅里叶变换原理提供了一种从时域到频域的转换方法，在光学中，它被广泛应用于光波传播、光学系统设计和图像处理等领域，为我们理解和处理光学现象提供了重要的工具。

4f相位相干成像技术4f相位相干成像技术是一种基于光学原理的成像技术，通过控制光的相位信息实现对物体的高分辨率成像。

这种技术在生物医学领域以及材料科学领域有着广泛的应用。

4f相位相干成像技术主要包括两个步骤：干涉成像和相位重构。

首先，通过将被测物体与参考光束进行干涉，获取物体的干涉图像。

然后，通过对干涉图像进行傅里叶变换，得到物体的频谱信息。

最后，通过逆傅里叶变换将频谱信息转换为物体的相位信息，从而实现对物体的相位成像。

相比于传统的成像技术，4f相位相干成像技术具有以下优势：1. 高分辨率：由于该技术能够提取物体的相位信息，因此可以实现超过传统成像技术的分辨率，对于细微结构的观测具有重要意义。

2. 非破坏性：相比于传统的扫描电子显微镜等成像技术，4f相位相干成像技术不需要对样品进行处理或破坏性的操作，能够实现对生物样品的非侵入性观测。

3. 快速成像：该技术可以实现实时成像，对于需要快速观测的场景非常适用。

4. 多模态成像：通过调整光源的波长或偏振态，可以实现多种成像模态，对于不同样品的观测提供了更多选择。

4f相位相干成像技术在生物医学领域有广泛的应用。

例如，在细胞观测中，可以通过该技术实现对细胞的高分辨率成像，观察细胞的形态、结构和功能等信息。

在医学诊断中，4f相位相干成像技术可以实现对组织的高分辨率成像，帮助医生进行病变的诊断和治疗。

在材料科学领域，4f相位相干成像技术也有着广泛的应用。

例如，在纳米领域中，该技术可以实现对纳米颗粒的高分辨率成像，帮助研究人员了解纳米颗粒的形貌和结构等信息。

在材料表征中，4f相位相干成像技术可以实现对材料表面的形貌和结构的观测，对于材料的研究和开发具有重要意义。

4f相位相干成像技术是一种基于光学原理的高分辨率成像技术，具有非破坏性、快速成像和多模态成像等优势。

在生物医学领域和材料科学领域有着广泛的应用前景。

随着该技术的不断发展和完善，相信它将在更多领域展现出其独特的优势和潜力。

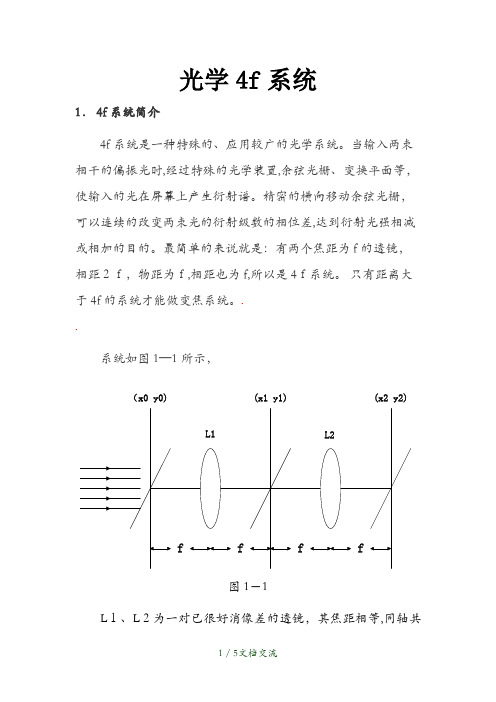

光学4f系统1． 4f系统简介4f系统是一种特殊的、应用较广的光学系统。

当输入两束相干的偏振光时,经过特殊的光学装置,余弦光栅、变换平面等，使输入的光在屏幕上产生衍射谱。

精密的横向移动余弦光栅，可以连续的改变两束光的衍射级数的相位差,达到衍射光强相减或相加的目的。

最简单的来说就是：有两个焦距为f的透镜，相距２ｆ，物距为ｆ,相距也为f,所以是4ｆ系统。

只有距离大于4f的系统才能做变焦系统。

..系统如图1—1所示，(x1 y1)(x2 y2)（x0 y0)L１、L２为一对已很好消像差的透镜，其焦距相等,同轴共焦地放置。

待处理的物理放在L1的前焦面(x０，ｙ0)上。

(ｘ1，ｙ1）是L1的后焦面也是L2的前焦面。

(x１,y１)是整个系统的频谱面或称为变换平面.(x2，ｙ2）是系统的像平面.用相干平行光入射到置于物平面（x０，y0)上的平面物体上,例如放置一正交光栅.则在频谱面ﻩ（ｘ1,y１）上便出现光栅的频谱，一组呈正交分布的,分立有一定扩展的频谱分量，在象平面（x2,y2）上出现光栅的象。

..4f系统的变换过程，使人们可以物理地实现对光信息进行频谱分析和在频域进行处理。

只要在频谱面（即变换平面）上，加入一定形状的滤波器，阻止某些频率的信息通过，或使某些频率引进一定的相位变化,就可以按照人们的需要提取某些信息,改造象的结构，获得需要的输出图像,所以４f系统又称为光学计算机,广泛用于空间滤波，特征识别等光学信息处理实验中。

. .2。

4ｆ系统在飞秒激光器中的应用飞秒激光是一种以脉冲形式运转的激光,是目前在实验室条件下所能获得的脉宽最窄的脉冲。

它以其极高的时间、空间分辨率，极高的峰值功率在基础科学和技术科学中都有着广泛的应用.由于通过压缩获得的超短脉冲往往有很宽的基座，或者对脉冲的形状也有特定的要求，因此需要通过整形技术对脉冲进行整形。

目前，许多方面都已经应用飞秒脉冲整形系统,产生特定形状的光脉冲。

..利用4f 系统进行飞秒脉冲整形的基本原理是频域和时域是互为傅里叶变换的,所需要的输出波形可有滤波实现.图２－1是脉冲整形的基本装置，它是由一对衍射光栅、一对透镜和一个脉冲整形模板组成的4f 系统.超短激光脉冲照射到光栅和透镜上被色散成空间上互相分离的光频成分。

傅立叶光学基本原理实验目的：在4f 系统中，观察不同的衍射物通过两个凸透镜后的傅立叶变换，计算栅格常数实验原理：傅立叶变换，惠更斯原理，多缝衍射，阿贝成像原理该实验使用当中，在进行相干光学处理时，采用了如下图所示的双透镜系统（即4f 系统）。

这时输入图像（物）被置于透镜L1的前焦面，若透镜足够大，在L1的后焦面上即得到图像准确的傅立叶变换（频谱）。

并且，因为输入图像在L1的前焦面，需要利用透镜L2使像形成在有限远处。

在4f 系统中，L1的后焦面正好是L2的前焦面，因此系统的像面位于L2的后焦面，并且像面的复振幅分布是图像频谱准确的傅立叶变换。

物面L1 频谱面 L2 像面从几何光学看，4f 系统是两个透镜成共焦组合且放大倍数为1的成像系统。

在单色平面波照明下（相干照明），当输入图像置于透镜L1的前焦面时，在L1的后焦面上得到图像函数E *（x,y ）准确的傅立叶变换：E *（x,y ）=⎰⎰∞+∞-+-∞+∞-⨯dadb e b a E f y x A b f y a f x B B B )(2),(),,(λλπ其中，x,y 是L1后焦面（频谱面）的坐标。

由于L1的后焦面与L2的前焦面重合，所以在L2的后焦面又得到频谱函数E *（x,y ）的傅立叶变换，略去常数因子：⨯=)ˆ,ˆ,ˆ(ˆ)ˆ,ˆ(ˆB f y x A y x E ⎰⎰∞+∞-+-∞+∞-dadb e b a E b f y a f x B B )ˆˆ(2),(λλπ通过两次傅立叶变换，像函数与物函数成正比，只是自变量改变符号，这意味着输出图像与输入图像相同，只是变成了一个倒像。

第一次傅立叶变换把物面光场的空间分布变为频谱面上的空间频率分布，第二次傅立叶变换又将其还原到空间分布。

相干光学信息处理在频谱面上进行，通过在频谱面上加入各种空间滤波器可以达到改变频谱而达到处理图像信息的目的。

通过在物面处加上光栅，通过光的多缝干涉，使得不同空间频率的图像信息叠加在一起（空间频率是在空间呈现周期性分布的几何图形或物理量在某个方向上单位长度内重复的次数）。

傅立叶光学基本原理－2f和4f系统实验目的观测和了解2f系统中一个透镜对物平面的光场的傅立叶变换作用，计算光栅的栅格常数。

观测和了解4f系统中两个透镜对物平面的光场的傅立叶变换作用及光学滤波，测量小孔直径。

实验元件HeNe激光，平面镜，透镜，f=+100mm ,白屏，光栅1，光栅，衍射物1，衍射物2，物镜（objective），20x，支架，尺子，实验步骤下文括号中的数字表示的坐标仅适用于开始阶段的粗调。

――如图1摆放器件。

――初期的调整，不需要E20x扩束系统（1,6）和透镜L0(1,3)。

――使用M1(1,8)和M2(1,1)调整光路时，要让光线沿平台的x=1和y=1的直线走。

――放置E20x和透镜L0(F=+150mm)在光路中，调整器件的位置以保证从透镜发出的光是平行光线，即随距离增大，光点不会发散。

用尺子在透镜L0后0.5m范围内不同距离处测量光点的直径。

检验其平行度，应保证不同距离处的圆形光斑的直径基本保持不变。

――摆放另外的光学元件。

其中P1为物平面，屏幕SC放在透镜L1(F=+100mm)的后焦距处，即构成2f系统。

图1 2f系统a)实验的第一步观察平面波（光斑），此时物平面没有放置衍射物体。

依据理论，在透镜L1后的傅立叶面SC应该出现的一个光点。

也称焦点。

b)将可调狭峰在物平面P1上，调整高度和截面的方位，使光点通过狭峰。

在屏幕上可以看到狭峰的傅立叶变换，即典型的单峰衍射图样（与理论比较）。

c)将光栅1（diffraction grating）放在P1，透镜L1后的傅立叶面SC上即为衍射图（the slit separation can be madeusing the separation of the diffraction maxima in the Fourier planes SC behind the lens L1）。

计算该光栅的光栅常数。

将2f系统扩展为4f系统将提供的支架P2、透镜L2（f=+100mm）和白屏SC分别放置在距透镜L1一倍、二倍和三倍的焦距处，此时即构成4f系统。

傅里叶变换原理傅里叶变换是一种非常重要的数学工具，它在信号处理、图像处理、通信等领域有着广泛的应用。

傅里叶变换的原理是将一个函数分解成一系列正弦和余弦函数的叠加，从而可以将一个时域信号转换到频域上，这样就可以更好地分析信号的频率成分和特性。

傅里叶变换的数学表达式为：F(ω) = ∫f(t)e^(-iωt)dt。

其中，f(t)表示原始函数，F(ω)表示傅里叶变换后的函数，e^(-iωt)表示复指数函数，ω表示频率。

傅里叶变换的原理可以通过一个简单的例子来解释。

假设有一个周期性的方波信号，我们可以通过傅里叶变换将其分解成一系列的正弦函数。

这些正弦函数的频率是原始信号的基频的整数倍，而且每个正弦函数的振幅和相位可以通过傅里叶变换的结果来确定。

这样，我们就可以清楚地了解信号的频率成分和特性。

傅里叶变换有两种形式，一种是连续傅里叶变换，适用于连续信号；另一种是离散傅里叶变换，适用于离散信号。

在实际应用中，我们通常会用到离散傅里叶变换，因为大部分信号都是以离散的形式存在的。

傅里叶变换的原理虽然看起来比较复杂，但是在实际应用中却非常有用。

通过傅里叶变换，我们可以分析信号的频率成分，从而可以实现信号的滤波、压缩、编码等操作。

在图像处理领域，傅里叶变换也被广泛应用，可以实现图像的去噪、增强、压缩等功能。

除了分析信号的频率成分外，傅里叶变换还可以用于求解微分方程和积分方程。

通过将微分方程或积分方程进行傅里叶变换，可以将其转化成代数方程，从而更容易求解。

总之，傅里叶变换是一种非常重要的数学工具，它在信号处理、图像处理、通信等领域有着广泛的应用。

通过傅里叶变换，我们可以更好地分析信号的频率成分和特性，实现信号的滤波、压缩、编码等操作，同时还可以用于求解微分方程和积分方程。

因此，掌握傅里叶变换的原理和应用是非常重要的。

傅里叶逆傅立叶变换及光学4f系统下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
