RCYD永磁自卸除铁说明书

RCDD自卸式电磁除铁器说明书RCDD自卸式电磁除铁器说明书下面小小编要为大家介绍的产品是RCDD自卸式电磁除铁器，RCDD自卸式电磁除铁器是一种除铁装置。

亚特磁电生产的RCDD自卸式电磁除铁器，通过引进消化国外的先进技术，采用计算机优化设计，具有磁势大、透磁深、吸力强、耗能低、环境适应性强、安全可靠等特点。

由于励磁方式和使用环的不同，形成电磁、永磁两大类，多种系列、各种规格产品。

小编为大家带来了RCDD自卸式电磁除铁器说明书，希望对大家有所帮助。

【RCDD自卸式电磁除铁器说明书】RCDD自卸式电磁除铁器是一种自动卸铁式电磁除铁装置，它是在RCDB系列的基础上对磁系结构及外形作适当改变并增加一套自动卸铁机构，当电磁力将物料中的铁件吸出时，通过卸铁机构将铁件抛到除铁器以外的地方，达到自动清除的目的。

通过控制柜可实现就地、集控、联锁等功能。

RCDD系列干式自卸式电磁除铁器是一种自动卸铁式电磁除铁装置，它是在RCDB系列的基础上对磁系结构及外形作适当改变并增加一套自动卸铁机构，当电磁力将物料中的铁件吸出时，通过卸铁机构将铁件抛到除铁器以外的地方，达到自动清除的目的。

通过控制柜可实现就地、集控、联锁等功能。

RCDD自卸式电磁除铁器是一种能产生强大磁场吸引力的设备，通常与带式输送机、振动给料机等输送设备配套使用。

能除去混杂在散状物料中重量为0.1～25kg的铁磁性物件。

对研磨机、破碎机、输送皮带起着可靠的保护作用。

广泛用于冶金、矿山、电力、港口、陶瓷、玻璃、水泥、建材、化工、食品、饲料、垃圾处理等行业。

本系列产品长期工作制的自卸式电磁除铁器。

磁场分布呈半球状，自身具有不断运转的卸铁皮带，可不断将吸附上来的磁物件抛进集铁箱。

适应于从较厚料层和较大粒度矿石、煤炭、焦炭、石灰石中除去铁磁性物件。

产品特点：1,采用全密封结构，能有效防止潮气、粉尘和有害气体对线圈的侵蚀，对气候及环境的适应性强，且结构合理、运行维护方便、安全可靠。

管道自卸式除铁器工作原理、技术参数及安装调试手册1目录一、注意事项 (2)二、购入检查及型号说明 (2)三、工作原理、特点及适用范围 (3)四、结构特点、技术参数 (5)五、润滑 (6)六、安装调试及运行 (7)七、维护与安全 (8)八、随机附件 (8)2一、概述1.1、安全注意事项：⑴使用前请仔细阅读说明书并请遵照其注意事项。

⑵佩带起搏器或类似医用电子设施的人群禁止靠近除铁器。

1.2、使用注意事项：⑴检查清除所有管道除铁器中的杂物，尤其是出铁口部位。

大件铁磁性物质一旦进入除铁口，将严重影响该设备的正常运行，因此安装调试直到正常运行期间，一定要采取措施防止大件杂物落入此部位。

⑵每三个月左右定期加注润滑油。

⑶每一个班次停止工作后清理堆积在除铁口中的杂物，大件物质通过观察口取出。

二、购入检查及型号说明：2.1、购入检查：3⑴运输过程中，包装是否有破损，零部件是否有损坏、脱落。

⑵认真检查所购的设备与您的定货要求是否一致。

2.2、型号说明：R C G Z - □适应产量自动卸铁式永磁式除铁器矿山机械类其他设备三、工作原理、特点及适用范围：3.1、工作原理：除铁器串接于倾角45°～75°的物料输送管道中，当物料流经该除铁器时，其中的铁磁4性物质被吸附到管道除铁器的不锈钢管壁上，随永磁体的移动而逐渐向出铁口方向滑动，实现与物料分离。

在出铁口处，因永磁体沿循环运动方向移开，铁磁性物质失去磁力吸引，在重力的作用下从出铁口排出，实现物料的自动除铁。

3.2、特点：⑴本设备采用高剩磁的钕铁硼作为磁源，除铁效率高，使用寿命长。

⑵动力源采用小功率摆线针轮减速电机，传动采用精密滚子链轮，具有体积小、重量轻、运转可靠平稳、故障少等优点，用户使用方便，维修容易。

⑶本设备结构设计合理、紧凑，安装方便，串接于物料输送管道中即可使用。

⑷除铁过程连续、自动，设备启动后无需看管。

⑸适用于封闭物料输送系统，工作中无粉尘逸出，无环境污染。

输煤系统技术规范书一工程概况本期工程新建一路输煤破碎上料生产线，生产出力按50吨/小时设计。

包含输煤皮带机2套，电机振动给煤机1台，永磁自卸式除铁器1台，自清理滚筒筛1台，可逆无堵细碎机1台，其余小煤仓（含钢构支架）1个，皮带机钢构平台（通廊）2套，破碎筛分转运平台1套及生产线其它所需落煤管、连接管等附属配套设施均由业主自己提供。

具体工艺布置条件图及设备规范见附图“输煤系统布置图”。

二供货清单1 电机振动给煤机数量：1台2 永磁自卸式除铁器数量：1台3 自清理滚筒筛数量：1台4 可逆无堵细碎机数量：1台5 1#带式输送机数量：1台6 2#带式输送机数量：1台7 备品备件三质量保证1质保期一年。

在设备运行1年内或设备发货后15个月内（以先到为准），实行保修。

发现质量缺陷，制造商应负责维修，直至更换整机。

2 设备安装时，工地发现有问题时，制造商及时派人前往指导解决问题。

3 设备运行期间制造商以优惠价格提供设备的易损件及零部件。

三技术规范（一）电机振动给煤机1 输煤系统共需DZG型振动式给煤机1台。

给煤机最大出力：60t/h；输煤系统皮带宽度：500mm 输送物料：原煤（密度约0.9t/m3）。

2 振动给煤机的技术要求2.1 振动给煤机的制造应符合以下标准：GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB1184 形状和位置公差、未注公差的规定GB/T1804 一般公差线性尺寸的未注公差ZBJ19009 圆柱齿轮减速器通用技术条件JB/ZQ4000.7 锻件通用技术要求GB12348 工业企业厂界噪声标准Ⅱ类混合区评价标准GB8923 涂装前钢材表面锈蚀等级和除锈等级GB1764 漆膜厚度测定法2.2 钢结构部分，运动部分的机构应有足够的机械强度和耐疲劳的强度。

2.3 整机的各润滑点，应标识清楚，置于易于操作的位置。

2.4 电动机的防护等级应达到IP54。

2.5 能够实现无级调节给料量。

RCYD(C)系列悬挂自卸式永磁除铁器安装使用说明书山东华迅磁电科技有限公司I5O1、概述RCYD（C）系列悬挂自卸式永磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品，它一般安装于皮带输送机的头部和中部。

将混杂在物料中的铁件吸起后由卸铁抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。

所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等行业。

2、产品型号及意义3、使用条件海拔高度不超过2000米。

周围空气温度不高于+40℃，不低于-25℃无爆炸危险和不含有腐蚀性气体地环境中。

周围环境地相对湿度不大于90％（温度为25℃时）。

户内、户外均可使用。

4、结构及工作原理RCYD（C）系列悬挂自卸式永磁除铁器由除铁器本体和两部分组成。

卸铁机构由机架、摆线针轮减速机（以下简称减速电机）、主从动滚筒、托辊、皮带轮（或链轮）、三角带（或链条）和装有刮板的卸铁皮带组成。

工作原理：当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行地卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下调入集铁箱中。

图一5、主要参数及外形尺寸6、安装检查除铁器吊挂装置是否牢固，若无问题则可进行安装。

安装方式：除铁器由两种安装方式，见图二和图三。

（1）、倾斜安装安装在皮带机头，当带速较快时（大于2m/s）。

除铁器可安装在滚筒前位置，当带速较慢时（小于2m/s）除铁器位置要后移，以靠近滚筒（滚筒宜采用QX-A式吊装四条链索挂在双轨或单轨行走小车上A式吊装B式吊装1、螺旋扣2、钢拉杆（吊链或钢丝绳） 3、手动行走小车（电动小车） 4、卸扣 5、固定点QX-B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。

一般S=R(+300/-200)倾斜角度5°～15°左右额定吊高见技术参数表（2）水平安装除铁器自卸皮带的运行方向与输送皮带运行方向垂直的方向自动清除铁磁杂物。

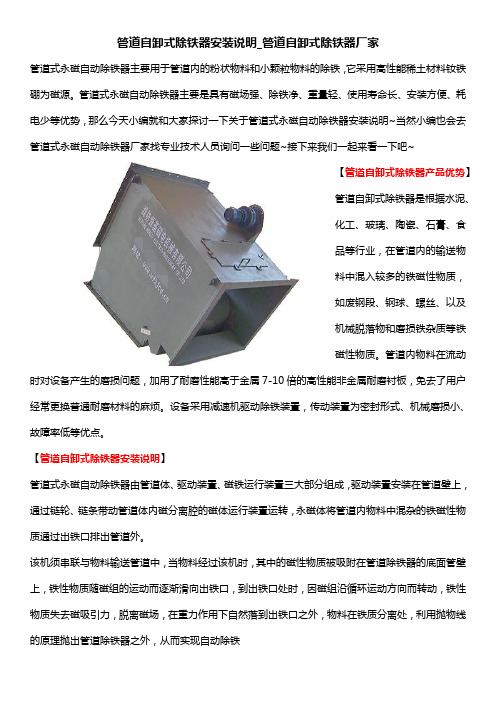

管道自卸式除铁器安装说明_管道自卸式除铁器厂家管道式永磁自动除铁器主要用于管道内的粉状物料和小颗粒物料的除铁，它采用高性能稀土材料钕铁硼为磁源。

管道式永磁自动除铁器主要是具有磁场强、除铁净、重量轻、使用寿命长、安装方便、耗电少等优势，那么今天小编就和大家探讨一下关于管道式永磁自动除铁器安装说明~当然小编也会去管道式永磁自动除铁器厂家找专业技术人员询问一些问题~接下来我们一起来看一下吧~【管道自卸式除铁器产品优势】管道自卸式除铁器是根据水泥、化工、玻璃、陶瓷、石膏、食品等行业，在管道内的输送物料中混入较多的铁磁性物质，如废钢段、钢球、螺丝、以及机械脱落物和磨损铁杂质等铁磁性物质。

管道内物料在流动时对设备产生的磨损问题，加用了耐磨性能高于金属7-10倍的高性能非金属耐磨衬板，免去了用户经常更换普通耐磨材料的麻烦。

设备采用减速机驱动除铁装置，传动装置为密封形式、机械磨损小、故障率低等优点。

【管道自卸式除铁器安装说明】管道式永磁自动除铁器由管道体、驱动装置、磁铁运行装置三大部分组成，驱动装置安装在管道壁上，通过链轮、链条带动管道体内磁分离腔的磁体运行装置运转，永磁体将管道内物料中混杂的铁磁性物质通过出铁口排出管道外。

该机须串联与物料输送管道中，当物料经过该机时，其中的磁性物质被吸附在管道除铁器的底面管壁上，铁性物质随磁组的运动而逐渐滑向出铁口，到出铁口处时，因磁组沿循环运动方向而转动，铁性物质失去磁吸引力，脱离磁场，在重力作用下自然落到出铁口之外，物料在铁质分离处，利用抛物线的原理抛出管道除铁器之外，从而实现自动除铁行业：选粉机选粉后的回磨粗粉及熟料预粉碎后入磨前的细粉除铁，防止铁粒在磨内积聚，从而提高磨机的生产效率和水泥的比表面积;水泥灌装工序前的除铁，可以将混杂于水泥泥中的铁杂质自动清选，排放，保障生产稳定运行。

连续、自动、高效地清除物料中的铁杂质;耐高温、强磁力、寿命长、无须专人看管;磨机产量提高15%以上，钢球、钢段、衬板磨损减少20%以上;除净率99%以上，辊压机钢性叶轮、包装机出口叶轮使用寿命延长2倍以上。

RCYB悬挂式永磁除铁器使用说明书目录一、RCYB悬挂式永磁除铁器简介二、RCYB悬挂式永磁除铁器的优点介绍三、RCYB悬挂式永磁除铁器安装四、RCYB悬挂式永磁除铁器悬挂方式五、RCYB悬挂式永磁除铁器与悬挂式电磁除铁器六、RCYB悬挂式永磁除铁器技术参数一、RCYB悬挂式永磁除铁器简介RCYB悬挂式永磁除铁器简介具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等特点，悬挂式永磁除铁器适用于皮带机、振动输送机、电磁振动给料机、下料溜槽上的非磁性物料中除铁。

清除0.1～35公斤的铁磁性物质，内部永磁磁系使用寿命10年以上。

二、RCYB悬挂式永磁除铁器的优点介绍①磁吸力特强、工作性能稳定、结构简单紧凑、能耗小．②质量轻、操作及维修方便。

③生产过程中突然停电时，除铁器所吸住的铁质物不会再次排人原料中。

永磁除铁器缺点有：①磁感应强度的提高受技术限制；②运输安装不方便，吸附大的铁件不易卸下；③运输和安装过程中的振动，易引起磁结构变化，造成磁力衰减；④对温度变化较大的地区，温差对磁感应强度有影响；⑤自卸式永磁除铁器由于配备自卸皮带，交流电机所产生的交变磁场对本体磁力有影响；⑥造价高、使用历史短。

三、RCYB悬挂式永磁除铁器安装先我们来看一下悬挂式除铁器的代表产品产品：RCYB系列悬挂式永磁除铁器内部采用高场强永磁体组成复合磁系，双磁结构，计算机模拟磁路设计，磁吸附面积大，能自动从运动的物料中吸起铁磁性杂质。

整机化设计，在恶劣环境下永磁芯十年内磁力降低不超过4，各项技术指标均符合JB/T8711-2004标准。

本机可与各种型号皮带输送机、振动给料机或溜槽配套使用，可从运动的物料中清除各种铁磁性物质。

安装位置选择(1)空间要求宽敞,便于除铁器调运和吊装。

(2)便于除铁器的卸铁和清除。

(3)便于轨道安装和固定。

(4)优先选在输料机头传动滚筒抛料顶点上空安装或接近传动滚筒的过渡托辊上方安装。

四、RCYB悬挂式永磁除铁器悬挂方式悬挂安装方式分为倾斜、水平两种，它们均与除铁器定位在输料皮带的某个相关位置工作有关。

永磁除铁器工作原理_永磁除铁器技术参数永磁除铁器内部采用高矫顽力，高剩磁的特殊永磁体“钕铁硼”等材料组成复合磁系。

具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等优点。

永磁除铁器在行业内部炒得火热大家更想了解的是永磁除铁器工作原理以及永磁除铁器技术参数我们一起看一下吧#详情查看#【永磁除铁器】永磁除铁器定义适用于皮带机、振动输送机、电磁振动给料机、平板除铁器、下料溜槽上的非磁性物料中除铁。

清除0.1～35公斤的铁磁性物质，内部永磁磁系使用寿命10年以上。

当永磁铁吸附铁磁物较多时，人工用非磁性刮板清除或戴手套摘除，适用于连续工作，含铁较少的场合RCYD系列永磁自卸式除铁器RCYD系列永磁自卸式除铁器是由钕铁硼永磁磁芯，弃铁皮带、减速电机、框架、滚筒等部分组成，与各种输送机配套使用，用于从非磁性物料中自动清除铁磁性物质，用于物料中含铁较多的场合。

永磁除铁器介绍以及适用区域适用于输煤港口、大型火电厂、煤矿、矿山、建材等对除铁要求特别高的场所，可在粉尘、潮湿、海边盐雾腐蚀严重等恶劣环境下正常工作，油冷已是国际上常用的电磁除铁器冷却方式，该产品按照德国和美国同类产品标准设计，采用蒸发冷却铁器生产工艺制造，可有效防油渗漏，产品质量稳定、成熟、可靠。

永磁除铁器工作原理当颗粒状物料经过永磁自卸除铁器的正下方时，混杂在物料中的铁磁性杂质大约0.1—0.36公斤被吸起，由于除铁器上的皮带不停的运转，当吸附在上面的铁磁性物料经过无磁区时，便被皮带上的铁件刮出，扔进集铁箱，从而达到连续自动除铁的目的。

永磁除铁器技术介绍1、高性能钕铁硼做磁源，磁性强，不易退磁。

2、两边滚筒为腰鼓形结构，具备自动纠偏功能，密封性，所以能很好的适应各种恶劣环境。

、3、控制部分可以皮带机连锁，可实现就地手动控制和集中控制两种方式。

4、无励磁线圈，省电节能。

5、不需要整流控制装置，可靠性高。

6、不存在温升问题，磁场强度也就不存在“冷态”“热态”之分，磁场恒定。
