悬挂式除铁器安装方法

RCYD(C)系列悬挂自卸式永磁除铁器安装使用说明书山东华迅磁电科技有限公司I5O1、概述RCYD（C）系列悬挂自卸式永磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品，它一般安装于皮带输送机的头部和中部。

将混杂在物料中的铁件吸起后由卸铁抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机、研磨机等正常工作。

所以该系列除铁器广泛应用于电力、矿山、冶金、建材、选煤、化工等行业。

2、产品型号及意义3、使用条件海拔高度不超过2000米。

周围空气温度不高于+40℃，不低于-25℃无爆炸危险和不含有腐蚀性气体地环境中。

周围环境地相对湿度不大于90％（温度为25℃时）。

户内、户外均可使用。

4、结构及工作原理RCYD（C）系列悬挂自卸式永磁除铁器由除铁器本体和两部分组成。

卸铁机构由机架、摆线针轮减速机（以下简称减速电机）、主从动滚筒、托辊、皮带轮（或链轮）、三角带（或链条）和装有刮板的卸铁皮带组成。

工作原理：当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行地卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下调入集铁箱中。

图一5、主要参数及外形尺寸6、安装检查除铁器吊挂装置是否牢固，若无问题则可进行安装。

安装方式：除铁器由两种安装方式，见图二和图三。

（1）、倾斜安装安装在皮带机头，当带速较快时（大于2m/s）。

除铁器可安装在滚筒前位置，当带速较慢时（小于2m/s）除铁器位置要后移，以靠近滚筒（滚筒宜采用QX-A式吊装四条链索挂在双轨或单轨行走小车上A式吊装B式吊装1、螺旋扣2、钢拉杆（吊链或钢丝绳） 3、手动行走小车（电动小车） 4、卸扣 5、固定点QX-B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定：S与滚筒R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H等诸多因素有关。

一般S=R(+300/-200)倾斜角度5°～15°左右额定吊高见技术参数表（2）水平安装除铁器自卸皮带的运行方向与输送皮带运行方向垂直的方向自动清除铁磁杂物。

RCYB悬挂式永磁除铁器使用说明书目录一、RCYB悬挂式永磁除铁器简介二、RCYB悬挂式永磁除铁器的优点介绍三、RCYB悬挂式永磁除铁器安装四、RCYB悬挂式永磁除铁器悬挂方式五、RCYB悬挂式永磁除铁器与悬挂式电磁除铁器六、RCYB悬挂式永磁除铁器技术参数一、RCYB悬挂式永磁除铁器简介RCYB悬挂式永磁除铁器简介具有免维护、磁力强、寿命长、安装简单、使用方便、运行可靠等特点，悬挂式永磁除铁器适用于皮带机、振动输送机、电磁振动给料机、下料溜槽上的非磁性物料中除铁。

清除0.1～35公斤的铁磁性物质，内部永磁磁系使用寿命10年以上。

二、RCYB悬挂式永磁除铁器的优点介绍①磁吸力特强、工作性能稳定、结构简单紧凑、能耗小．②质量轻、操作及维修方便。

③生产过程中突然停电时，除铁器所吸住的铁质物不会再次排人原料中。

永磁除铁器缺点有：①磁感应强度的提高受技术限制；②运输安装不方便，吸附大的铁件不易卸下；③运输和安装过程中的振动，易引起磁结构变化，造成磁力衰减；④对温度变化较大的地区，温差对磁感应强度有影响；⑤自卸式永磁除铁器由于配备自卸皮带，交流电机所产生的交变磁场对本体磁力有影响；⑥造价高、使用历史短。

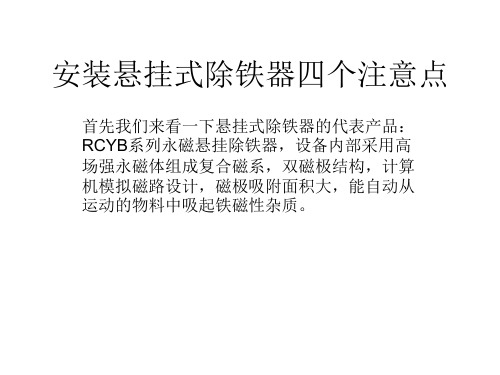

三、RCYB悬挂式永磁除铁器安装先我们来看一下悬挂式除铁器的代表产品产品：RCYB系列悬挂式永磁除铁器内部采用高场强永磁体组成复合磁系，双磁结构，计算机模拟磁路设计，磁吸附面积大，能自动从运动的物料中吸起铁磁性杂质。

整机化设计，在恶劣环境下永磁芯十年内磁力降低不超过4，各项技术指标均符合JB/T8711-2004标准。

本机可与各种型号皮带输送机、振动给料机或溜槽配套使用，可从运动的物料中清除各种铁磁性物质。

安装位置选择(1)空间要求宽敞,便于除铁器调运和吊装。

(2)便于除铁器的卸铁和清除。

(3)便于轨道安装和固定。

(4)优先选在输料机头传动滚筒抛料顶点上空安装或接近传动滚筒的过渡托辊上方安装。

四、RCYB悬挂式永磁除铁器悬挂方式悬挂安装方式分为倾斜、水平两种，它们均与除铁器定位在输料皮带的某个相关位置工作有关。

RCDD12G3悬挂式电磁除铁器使用说明书镇江电磁设备厂有限责任公司厂址:江苏省镇江市二道巷67号电话:(0086511)85626924 85624123 85624037 传真:(0086511)85622591 邮政编码:212005 E-mail:sales@一、用途RCDD系列悬挂式电磁除铁器是我厂研制开发的一种全封闭自冷却式电磁除铁器,能适用于冶金、电力、煤炭、化工等工作环境十分恶劣,粉尘污染严重的场所,连续工作,安全可靠,该系列产品与带式输送机、振动式输送机等设备配套使用, 能除去混杂在非磁性散状物料中重量为0.1-35公斤的铁磁性物质,既可用于原料品位的提高与净化,同时也能用于回收各种磁性物质,对防止研磨机、破碎机等机械设备的破坏和磨损以及防止皮带的纵向撕裂起着可靠的保证作用,该系列产品广泛用于电力、冶金、矿山、陶瓷、化工、玻璃、造纸、建材、制糖、食品等行业。

本系列产品采用外传动由斜齿轮减速机和链传动二级减速系统组成。

链传动具有结构紧凑,适用于恶劣环境工作。

该系统具有结构紧凑、维修方便,确保自卸平皮带能稳定、安全的工作。

该系列悬挂式电磁除铁器的设计、制造及使用范围均符合JB/T7689-2004标准。

二、主要结构和工作原理1.主要结构(见图一)(1)励磁系统:有励磁线圈、磁轭、磁芯,并以高效导热材料作为散热部件组成。

(2)传动系统:电机减速机、改向滚筒、托辊及自卸皮带组成。

(3)钢架:上述二大部分组装在此钢架,从而形成除铁器整机。

2.工作原理:当电磁线圈通入直流电后,在磁极气隙中产生强磁场, 当输送带所送物料经过电磁铁下方时,混杂在物料中的铁磁性物质在磁场力的作用下向电磁方向迅速移动, 并被吸附。

由于自卸皮带不停地运转,皮带上的档条不断地将电磁铁所吸附的铁磁性物抛出,从而达到自动除铁的目的。

三、型号意义及技术要求1.型号表示意义：R C D D ─ 12 G3高磁场强度第3种适应胶带宽度:1200mm自动卸铁、自然冷却电磁式除铁器矿山机械类其它设备2.接线图：直流输入图一1.左机架2.皮带托辊3.弃铁皮带4.电磁箱5.卸扣6.防爆电机7.右机架8.传动滚筒9.改向滚筒 10.防爆接线盒3.技术规范四、安装及调试1.消除运输途中所积聚的尘埃。

目录一、工程概况 (1)二、编写依据 (1)三、组织机构 (1)四、施工量及施工工期 (1)五、施工准备 (1)六、运输方式及运输路线 (2)七、施工方法 (3)八、劳动组织 (4)九、施工工期 (5)十、安全施工措施 (5)十一、危险源辨识 (12)十一、灾害应急措施及避灾路线 (12)察哈素煤矿井下除铁器安装施工安全技术措施一、工程概况煤矿井下除铁器设计均为胶带机中部水平布置，在原煤生产运输中胶带的宽度、弧度、煤流厚度、大块煤等各因素导致除铁器设备未能有效发挥利用，煤流系统铁器较多，经考察研究分析，对现有除铁器设计安装方式进行技术升级改造，现需在胶带机卸载机头安装除铁器利用卸载抛煤角度调整除铁器，使除铁器达到最好除铁使用效果，实现铁器零目标，保安全、促生产、提煤质、创效益。

为确保施工安全与质量，特编制本措施。

二、编写依据1、《煤矿安全规程》。

2、执行国家有关质量标准及施工规范和行业标准及规范。

3、遵守计划建设期限和技术经济指标的要求。

4、结合察哈素煤矿现有的施工力量、技术装备、机械化程度等。

三、组织机构施工负责人：高怀亮技术负责人：张志海安全负责人：许海四、施工量及施工工期1、主要工程量：东胶一部胶带机卸载机头安装RBCDD-20型悬挂式电磁除铁器1套，31采区辅助南北段胶带机卸载机头安装RBCDD-18型悬挂式电磁除铁器1套，31309顺槽胶带机安装RBCDD-18T3型悬挂式电磁除铁器1套，以上3套除铁器总重量约43吨，除铁器配套KXB-28/550型控制箱3台，KBZ200/1140（660）矿用隔爆型真空馈电开关3台，敷设电源缆线230米，安装过桥1件。

2、拆除东胶一部RBCDD-20型及二部RBCDD-18型悬挂式电磁除铁器各1套，以上2套除铁器总重量约22吨，拆除的除铁器将用于东胶一部及南北段胶带机卸载机头倾斜15-30度角安装，悬挂吸铁高度200-550mm,除铁器的外形尺寸（长×宽×高）4500×2350×1300，地面新入井1台除铁器安装于31309顺槽胶带机。

掘进皮带除铁器运输和安装安全技术措施一、施工时间： 2024年3月7日 09时00分--11时00分二、施工地点：xx皮带三、施工单位：xx四、安全负责人：xxx（运输副队长）五、施工负责人：xxx六、工程概况：因我矿新购进一台电磁式除铁器，特经矿领导研究同意，在xxx 安装一台煤矿用井下隔爆型电磁自卸式除铁器。

七、设备名称：矿用隔爆型电磁自卸式除铁器1.安装方式：吊挂式2.结构方式：全封闭式3.适应带宽：1400mm4.适应带速：≥4.0m/s≤5.0m/s5.适应电压：380/660V6.额定吊高：≥700mm≤900mm7.配套电控设备及电缆8.线圈：铜线圈9.磁感应强度:≥150mT10.吸铁重量：0.1- 80Kg11.卸铁方式：电磁盘式电控卸铁12.散热方式：干式自然冷却13.工作制：连续八、设备运输路线：副井→ xxx辅运大巷→xxx皮带巷九、施工步骤：1、除铁器安装前，先组织人员对安装地点的顶板进行补打锚索，加固吊点，并进行开帮等作业以满足安装空间要求。

2、用多功能车将除铁器运输至安装位置吊挂好，电气组安装除铁器开关并接线，最后进行除铁器调试。

3、进行试运转。

十、施工安全技术措施：㈠、为确保除铁器设备的运输和安装工作顺利完成，所有参加此项施工人员必须认真学习本措施并签字备案，要求各安全和施工负责人要严把安全质量关，做到不安全不施工，各队长、班组长要加强班前会的分工与落实工作，且为本班的第一责任人，把当班的安全注意事项贯彻到每位职工，责任落实到人。

要求每位参与施工人员自觉遵守《煤矿安全规程》和《操作规程》等规定，做好自保、互保安全工作。

㈡、在设备装车、运输、卸车、搬运至施工地点、组装、试运行环节中特制定如下安全措施：1、施工前所有人员认真学习施工措施，详细了解施工注意事项，听从负责人的统一指挥，确保安装的快捷、安全。

所有施工人员要穿戴好劳动防护用品，禁止酒后或精神萎靡者上岗。

施工负责人要对所有施工人员进行合理搭配、分配人员，杜绝盲目、疲劳工作。

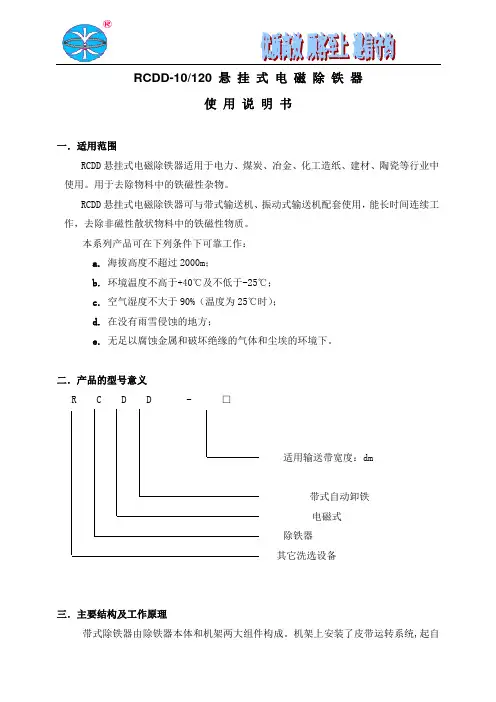

RCDD-10/120 悬挂式电磁除铁器使用说明书一．适用范围RCDD悬挂式电磁除铁器适用于电力、煤炭、冶金、化工造纸、建材、陶瓷等行业中使用。

用于去除物料中的铁磁性杂物。

RCDD悬挂式电磁除铁器可与带式输送机、振动式输送机配套使用，能长时间连续工作，去除非磁性散状物料中的铁磁性物质。

本系列产品可在下列条件下可靠工作：a. 海拔高度不超过2000m；b. 环境温度不高于+40℃及不低于-25℃；c. 空气湿度不大于90%（温度为25℃时）；d.在没有雨雪侵蚀的地方；e. 无足以腐蚀金属和破坏绝缘的气体和尘埃的环境下。

二．产品的型号意义R C D D - □适用输送带宽度：dm带式自动卸铁电磁式除铁器其它洗选设备三．主要结构及工作原理带式除铁器由除铁器本体和机架两大组件构成。

机架上安装了皮带运转系统,起自动卸铁作用。

电磁除铁器主要是利用通电线圈的电磁特性和铁的高导磁率这两个自然现象。

线圈通电后，在线圈周围产生磁场。

线圈通的是直流电，线圈所产生的磁场的方向是固定不变的。

经专门设计，线圈所产生的磁场深度被放大并集中在一个设计的范围内，使得在除铁器额定工作范围内的很重的铁磁物质都能被迅速吸到除铁器上。

皮带的连续运转将吸在除铁器上的铁磁物质自动地卸到集铁箱内，实现二十四小时连续不间断工作。

四．主要技术参数表1五．安装及调试1.清除运输途中所积在除铁器表面的尘埃。

2.检查除铁器的绝缘电阻。

除铁器绕组与外壳间的绝缘电阻应不小于10兆欧。

如因受潮小于10兆欧，应烘干后使用。

烘干时请使用本公司的配套电源，给除铁器绕组通入1/2的额定电流，连续通电五小时，测量其绝缘电阻。

若仍低于额定值，应继续通电烘干，直到绝缘电阻达到规定值为止。

3.将行走小车、除铁器按规定装在预先准备好的工字钢上。

本公司大规格除铁器上均准备了起吊用的备用吊孔，请注意使用。

为了保证除铁器有效除铁，除铁器工作面（底面）的中心点和输送带的表面的距离请务必保证在额定悬挂高度以内。

+950机运石门除铁器安装方案及安全技术措施编制：审核：机电动力科：生产技术科：安全检查科：调度室：机电副总：机电矿长：生产矿长：安全矿长：总工程师：机电动力科二零一五年一月二十五日+950机运石门除铁器安装方案及安全技术措施一、概述随着我矿35119-1工作面有序安装，为确保35119-1工作面回采过程中产生的铁件杂物不进入主煤流系统中，防止输送机胶带纵向撕裂、煤仓因铁件卡堵等事故。

现决定在950机运石门胶带机上安装一台RCBDB-10T2型防爆电磁除铁器。

为确保安装工作安全有序进行，特编制以下施工方案及安全技术措施。

二、施工单位及施工时间1、施工单位由调度室安排。

2、施工时间在35119-1工作面试运转前，具体时间由调度室根据生产情况具体安排。

三、施工准备及工程量1、施工准备：(1)施工单位提前准备好4个5吨的手拉葫芦，4个专用起吊锁具，扳手、钳子、绳卡子等工具。

(2)由调度室安排单位提前在950机运石门打4根Φ22*2200mm 锚杆，锚杆间距为1.5米。

（详见图纸）2、施工工程量：(1) RCBDB-10T2型防爆电磁除铁器一台基本参数：适用输送机带宽：1000mm，额定悬挂高度:300mm,磁感应强度：300MT,励磁功率：7.2KW,适用带速4.5m/s,工作方式：人工斜铁，外形尺寸：（长宽高）1550*1490*810mm，重量:4100kg(2) KXB-80/1140(660)RC型矿用隔爆型除铁器电控箱一台, QBZ-80/1140(660)矿用隔爆型启动器一台,电控部分安装调试。

四、安装方案1、将需安装除铁器、电控箱、启动器等附件利用大平板车运输至950机运石门安装地点。

2、将QBZ-80起动器及KXB-80型除铁器电控箱按图纸要求靠近KBZ2-200华荣防爆开关摆放。

（详见图纸）3、利用手拉葫芦将除铁器起吊安装在950机运石门胶带机正上方，水平距离35119-1下顺槽胶带机落煤点6米，垂直距离正下方胶带为300mm。

RCDB-14G2悬挂式电磁除铁器辽宁清河发电有限责任公司“上大压小”技术改造二期工程专用使用说明书镇江电磁设备厂有限责任公司厂址:江苏省镇江市二道巷67号电话:(0511)85626924 85624123 85624037传真:85622591邮政编码:212005一、用途RCDB 系列悬挂式电磁除铁器是我厂新研制开发的一种新型全封闭自冷式电磁除铁器,其中采用列管式热管散热器作为传热元件,效果很好,其特点是:(1)适用性广。

热管的表面具有很好的温度均匀性, 用它来保持所要求的恒温环境是很适合的。

(2)节能降耗。

热管的工作动力是依靠发热系统所产生产热量, 其热量传递到工质,在一定温度的压力下,热管开始启动工作,其液一汽反复循环的过程是相变传热, 因而它不需任何外界动力源。

(3)冷却效果好,除铁器的线圈卧式布置,热管层间平行,外型呈L型, 蒸汽上升至冷凝段,液休自然依靠重力回流,线圈最热点的温度与热管外壁温度的温差较小。

(4)结构紧凑,安装维修方便,自冷式电磁除铁器的厚度仅为风冷式除铁器的1/3左右,因而外观显得薄小整洁.列管式热管散热器为钢性结构,安装维修方便,更主要的是该系列全封闭自然冷却式电磁除铁器能够适用于冶金、电力、煤炭、化工等工作环境十分恶劣,粉尘污染严重的场所,连续工作,安全可靠,该系列产品与带式输送机、振动式输送机等输送设备配套使用,能除去混杂在非磁性散状物料中重量为0.1-25公斤的铁磁性物质,既可用于原料品位的提高与净化,同时也能用于回收各种磁性物质,对防止研磨机、破碎机等机械设备的破坏和磨损以及防止皮带的纵向撕裂起着可靠的保证作用,该系统产品广泛用于电力、冶金、矿山、陶瓷、化工、玻璃、造纸、建材、制糖、食品等行业。

二、主要结构和工作原理1.主要结构(见图一)该机主要有励磁线圈、磁芯、磁轭、列管式热管散热器材以及接线盒等组成。

2.工作原理当电磁线圈通入直流电后,在磁极气隙中产生强磁场,当输送带所送物料经过电磁铁下方时,混杂在物料中的铁磁性物质在磁场力的作用下,向电磁铁方向迅速移动,并被吸附，从而达到除铁的目的。
