(通用版)2020版高考物理复习专题五电场和磁场第1课时电场和磁场基本问题讲义

知识梳理一、电场的基本性质1．电场力的性质库仑定律：F=kQ1Q2/r2;电场力：F=qE..注意电场强度只与源处电荷有关;与检验电荷无关..电场线形象直观地反映电场的强弱与方向..疏密表示电场的强弱;而切线方向表示电场的方向..2．电场能的性质1电势与电势差：UAB=W/q;电势高低与零势点选择有关;但电势差与零势点选择无关..2电势的变化规律：沿着场线的方向;电势是逐渐降低的..3电场力做功特点：电场力做功与路径无关;只与初末位置有关..电场力做功;电势能减少；外力克服电场力做功;电势能增加..3．电容1两个公式：C=Q/U ;C= εrS/4πkd前者是定义式;后者是平行板电容器的决定式..2平行板内部电场是匀强电场..二、带电粒子在电场的特点1．平衡：与其它力一起参与力的合成;合力为零;则物体处于平衡状态..2．加速运动：初速度与电场平行时..3．偏转：初速度与电场垂直时..三、电流与电荷在磁场中受力及运动1．磁感应强度B=F/IL ;注意磁场产生的两种方式：磁铁产生与电流产生..2．磁场方向a．用小磁针N极受力方向判定..b．用右手法则判定电流产生的磁场..3．磁感应线;其为闭合的曲线;比较于电场线不同..4．安培力1公式：F=BIL..2方向：左手定则;注意将安培力比较于电场力：电荷只要放在电场中就一定受到电场力作用;而电流处于磁场中;受的安培力与放置位置有关;导线与磁场垂直时;安培力最大..5．洛仑兹力1公式：F=qvB;判定方向注意电荷正负..2特点：永不做功；电场力与洛仑兹力的大小与方向上的不同..命题预测考查电场力方向与电场方向关系;洛仑兹力的大小与速度的关系;安培力的大小与电流强度的关系;及这些力与其它力使物体平衡、作匀速直线运动;是命题热点..运用功能关系处理带电粒子在电场及磁场中速度大小问题;考查电场力做功与路径无关;及洛仑兹力不做功的特点;也是命题热点之一..地磁场是命题的一个热点;它涉及地理、生物、物理知识;还涉及学生空间想象能力..例题精析题型一电场、磁场的概念例1如果空间某一区域中存在有电场或磁场中的一种;则下列说法正确的是设放人的电荷质量很小A．如果存在的是电场;则在某处放入电荷;该电荷不一定会运动B．如果存在的是磁场;则放人电荷时;该电荷不会做圆周运动C．如果存在磁场;则放入通电直导体后;该直导体一定受到安培力的作用D．如果存在电场;在某处放入一电荷后经过一段时间后;该电荷的电势能会增加解析电场对电荷作用是没有条件的;而磁场对电荷或电流作用是有条件的;磁场只对运动电荷作用;且电荷速度方向不与磁场平行;而磁场对通电直导体的作用也是直导体不与磁场平行..答案B点评理解概念与公式定律;要充分理解其条件..题型二电场力、电场方向与平衡条件的应用例2如图7－1所示;带电量为q的小球质量为m;用一细线系在O点;整个放置在水平匀强电场中;静止时小球与竖直线的夹角为θ..下列说法正确的是A．小球带正电荷;电场强度大小是E=mgtanθ/qB．小球带正电荷;电场强度大小是 E=mgcosθ/qC．若细线断开;则小球作平抛运动D．以上说法都不对..解析因为小球平衡;所以球受的合力为零..小球受力分析如图7—2所示;电场力一定向右;所以小球带正电..列方程有：Tcosθ=mg;Tsinθ=qE所以E=mgtanθ/q答案A点评要会判定电场力与电场方向关系;会对物体进行受力分析;列出相应的平衡方程..题型三电场力做功与路径无关及洛仑兹力不做功;场力做功与电势能变化关系例3带电量为q的粒子;不计重力的作用;当它以初速度v分别自电场与磁场中的A点往宽度为L的电场与磁场中射入;最后都从相应高度的B 处射出..下列说法正确的是A．电荷从两个场中出来的速度大小一样大B．电荷在电场中出来时的速度要变大C．电荷在磁场中的运动轨迹是抛物线D．从A到B过程中;电场对电荷做功为qEL解析电荷在电场与磁场中都受到力的作用;电场力对电荷做功;洛仑兹力不做功;所以A错..由力可知;电场力对电荷做正功;且W=Fscosθ中..s是在力的方向的位移;应为h;根据动能定理;电荷的速度增大;所以B对D 错..电荷受洛仑兹力作用做圆周运动;不是平抛运动;C错..答案B点评掌握电场力与洛仑兹力的特点; 区分粒子在其中的运动轨迹的不同..题型四电场线、电场力做功与电势及电势能的变化例4在固定的等量异种电荷连线上;a点是连线的中点;如图7－5所示;静止a点的点电荷在电场力作用下向b点运动..在运动过程中;以下判定正确的是A．点电荷的速度越来越大B．点电荷的加速度不变C．点电荷的电势能越来越大D．点电荷通过的各点电势越来越高解析根据电场线的特点;沿电场线电势逐渐降低;所以D不正确..由于放入a处的电荷静止时从a运动到b;说明该电荷是正电荷;且电场力一直做正功;所以电势能减少;C不正确..根据动能定理;可知速度越来越大;所以A正确..加速度的大小由合外力决定;合外力F=qE;根据等量异种电荷的电场线特点;可知E是变化的;故B不正确..答案A点评要充分利用几种常见的电场线特点进行电势的分析;要运用动能定理判定粒子的速度变化;要学会根据运动状态的动态变化判定粒子的一些性质..摸拟操练1．如图7－6所示;在点电荷Q的电场中;已知a、b两点在同一等势面上;c、d两点在同一等势面上;无穷远处电势为零..甲、乙两个带粒子经过a点时动能相同; 甲粒子的运动轨迹为acb;乙粒子的运动轨迹为adb..判定错误的是A．甲粒子经过c点与乙粒子经过d点时的动能相等B．甲、乙两粒子带异种电荷C．甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能D．两粒子经过b点时具有相同的动能2．在赤道上空;水平放置一根通以由西向东的电流的直导线;则此导线A．受到竖直向上的安培力B．受到竖直向下的安培力C．受到由南向北的安培力D．受到由西向东的安培力3．关于磁场和磁感线的描述;下列说法正确的是A．磁感线就是细铁屑连成的曲线B．磁感线可以形象地描述各点的磁场的强弱和方向;磁感线上每一点的切线方向都和小磁针在该点静止时N极所指的方向一致C．异名磁极相互吸引;同名磁极相互排斥;任何时候都是成立的D．磁感线总是从磁极的N极出发;到S极终止4．有一电场的电场线如图7—7 所示;场中A、B两点电场强度的大小和电势分别用EA 、EB和UA、UB表示;则5．两个完全相同的金属小球带有异种电荷;其电量之比是1：7;当它们互相接触后再置于原来的位置上;它们的作用力是原来的倍6．条形磁铁放在水平桌面上;它的上方靠S极一侧吊挂一根与它垂直的导电棒;图7—8中只画出此棒的截面图;并标出此棒中的电流是流向纸内的;在通电的一瞬间可能产生的情况是A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁不受摩擦力D．磁铁受向左的摩擦力7．如图7－9所示;绝缘光滑半圆环轨道放在竖直向下的匀强磁场中;在与环心等高处放有一质量为m、带电+q的小球;由静止开始沿轨道运动;下述说法正确的是A．小球在运动过程中机械能守恒B．小球经过环的最低点时速度最大C．小球经过环的最低点时对轨道压力为2mgD．小球经过环的最低点时对轨道压力为3mg答案点拨1．A 根据等势线及物体作曲线运动的条件进行判定2．A 根据地磁场方向与安培力左手法则进行判定3．B4．D 电场线的疏密表示电场的强弱;而沿电场线的方向电势逐渐降低5．B根据同种物质接触;电荷先中和后平分的原则及库仑定律求解6．A 画出磁铁磁感应线;分析电流受力．应用牛顿第三定律7．D 根据洛仑兹力不做功及圆周运动规律。

高中物理磁场和电场的知识点磁场是一种看不见、摸不着的特殊物质，在高中的物理学习中，学生会学习到磁场的知识点，下面店铺的小编将为大家带来高中物理关于磁场的知识点的介绍，希望能够帮助到大家。

高中物理磁场知识点1.磁场(1)磁场:磁场是存在于磁体、电流和运动电荷周围的一种物质.永磁体和电流都能在空间产生磁场.变化的电场也能产生磁场.(2)磁场的基本特点:磁场对处于其中的磁体、电流和运动电荷有力的作用.(3)磁现象的电本质:一切磁现象都可归结为运动电荷(或电流)之间通过磁场而发生的相互作用.(4)安培分子电流假说------在原子、分子等物质微粒内部，存在着一种环形电流即分子电流，分子电流使每个物质微粒成为微小的磁体.(5)磁场的方向:规定在磁场中任一点小磁针N极受力的方向(或者小磁针静止时N极的指向)就是那一点的磁场方向.2.磁感线(1)在磁场中人为地画出一系列曲线，曲线的切线方向表示该位置的磁场方向，曲线的疏密能定性地表示磁场的弱强，这一系列曲线称为磁感线.(2)磁铁外部的磁感线，都从磁铁N极出来，进入S极，在内部，由S极到N极，磁感线是闭合曲线;磁感线不相交.(3)几种典型磁场的磁感线的分布:①直线电流的磁场:同心圆、非匀强、距导线越远处磁场越弱.②通电螺线管的磁场:两端分别是N极和S极，管内可看作匀强磁场，管外是非匀强磁场.③环形电流的磁场:两侧是N极和S极，离圆环中心越远，磁场越弱.④匀强磁场:磁感应强度的大小处处相等、方向处处相同.匀强磁场中的磁感线是分布均匀、方向相同的平行直线.3.磁感应强度(1)定义:磁感应强度是表示磁场强弱的物理量，在磁场中垂直于磁场方向的通电导线，受到的磁场力F跟电流I和导线长度L的乘积IL的比值，叫做通电导线所在处的磁感应强度，定义式B=F/IL.单位T，1T=1N/(A?m).(2)磁感应强度是矢量，磁场中某点的磁感应强度的方向就是该点的磁场方向，即通过该点的磁感线的切线方向.(3)磁场中某位置的磁感应强度的大小及方向是客观存在的，与放入的电流强度I的大小、导线的长短L的大小无关，与电流受到的力也无关，即使不放入载流导体，它的磁感应强度也照样存在，因此不能说B与F成正比，或B与IL成反比.(4)磁感应强度B是矢量，遵守矢量分解合成的平行四边形定则，注意磁感应强度的方向就是该处的磁场方向，并不是在该处的电流的受力方向.4.地磁场:地球的磁场与条形磁体的磁场相似，其主要特点有三个:(1)地磁场的N极在地球南极附近，S极在地球北极附近.(2)地磁场B的水平分量(Bx)总是从地球南极指向北极，而竖直分量(By)则南北相反，在南半球垂直地面向上，在北半球垂直地面向下.(3)在赤道平面上，距离地球表面相等的各点，磁感强度相等，且方向水平向北.5.安培力(1)安培力大小F=BIL.式中F、B、I要两两垂直，L是有效长度.若载流导体是弯曲导线，且导线所在平面与磁感强度方向垂直，则L指弯曲导线中始端指向末端的直线长度.(2)安培力的方向由左手定则判定.(3)安培力做功与路径有关，绕闭合回路一周，安培力做的功可以为正，可以为负，也可以为零，而不像重力和电场力那样做功总为零.6.洛伦兹力(1)洛伦兹力的大小f=qvB，条件:v⊥B.当v∥B时，f=0.(2)洛伦兹力的特性:洛伦兹力始终垂直于v的方向，所以洛伦兹力一定不做功.(3)洛伦兹力与安培力的关系:洛伦兹力是安培力的微观实质，安培力是洛伦兹力的宏观表现.所以洛伦兹力的方向与安培力的方向一样也由左手定则判定.(4)在磁场中静止的电荷不受洛伦兹力作用.7.带电粒子在磁场中的运动规律在带电粒子只受洛伦兹力作用的条件下(电子、质子、α粒子等微观粒子的重力通常忽略不计)，(1)若带电粒子的速度方向与磁场方向平行(相同或相反)，带电粒子以入射速度v做匀速直线运动.(2)若带电粒子的速度方向与磁场方向垂直，带电粒子在垂直于磁感线的平面内，以入射速率v做匀速圆周运动.①轨道半径公式：r=mv/qB②周期公式:T=2πm/qB8.带电粒子在复合场中运动(1)带电粒子在复合场中做直线运动①带电粒子所受合外力为零时，做匀速直线运动，处理这类问题，应根据受力平衡列方程求解.②带电粒子所受合外力恒定，且与初速度在一条直线上，粒子将作匀变速直线运动，处理这类问题，根据洛伦兹力不做功的特点，选用牛顿第二定律、动量定理、动能定理、能量守恒等规律列方程求解.(2)带电粒子在复合场中做曲线运动①当带电粒子在所受的重力与电场力等值反向时，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动.处理这类问题，往往同时应用牛顿第二定律、动能定理列方程求解.②当带电粒子所受的合外力是变力，与初速度方向不在同一直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，一般处理这类问题，选用动能定理或能量守恒列方程求解.③由于带电粒子在复合场中受力情况复杂运动情况多变，往往出现临界问题，这时应以题目中“最大”、“最高”“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解.高中物理电场知识点1.两种电荷(1)自然界中存在两种电荷:正电荷与负电荷.(2)电荷守恒定律2.库仑定律(1)内容:在真空中两个点电荷间的作用力跟它们的电荷量的乘积成正比，跟它们之间的距离的平方成反比，作用力的方向在它们的连线上.(2)适用条件:真空中的点电荷.点电荷是一种理想化的模型.如果带电体本身的线度比相互作用的带电体之间的距离小得多，以致带电体的体积和形状对相互作用力的影响可以忽略不计时，这种带电体就可以看成点电荷，但点电荷自身不一定很小，所带电荷量也不一定很少.3.电场强度、电场线(1)电场:带电体周围存在的一种物质，是电荷间相互作用的媒体.电场是客观存在的，电场具有力的特性和能的特性.(2)电场强度:放入电场中某一点的电荷受到的电场力跟它的电荷量的比值，叫做这一点的电场强度.定义式:E=F/q方向:正电荷在该点受力方向.(3)电场线:在电场中画出一系列的从正电荷出发到负电荷终止的曲线，使曲线上每一点的切线方向都跟该点的场强方向一致，这些曲线叫做电场线.电场线的性质:①电场线是起始于正电荷(或无穷远处)，终止于负电荷(或无穷远处);②电场线的疏密反映电场的强弱;③电场线不相交;④电场线不是真实存在的;⑤电场线不一定是电荷运动轨迹.(4)匀强电场:在电场中，如果各点的场强的大小和方向都相同，这样的电场叫匀强电场.匀强电场中的电场线是间距相等且互相平行的直线.(5)电场强度的叠加:电场强度是矢量，当空间的电场是由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和.4.电势差U:电荷在电场中由一点A移动到另一点B时，电场力所做的功WAB与电荷量q的比值WAB/q叫做AB两点间的电势差.公式:UAB=WAB/q电势差有正负:UAB=-UBA，一般常取绝对值，写成U.5.电势φ:电场中某点的电势等于该点相对零电势点的电势差.(1)电势是个相对的量，某点的电势与零电势点的选取有关(通常取离电场无穷远处或大地的电势为零电势).因此电势有正、负，电势的正负表示该点电势比零电势点高还是低.(2)沿着电场线的方向，电势越来越低.6.电势能:电荷在电场中某点的电势能在数值上等于把电荷从这点移到电势能为零处(电势为零处)电场力所做的功ε=qU7.等势面:电场中电势相等的点构成的面叫做等势面.(1)等势面上各点电势相等，在等势面上移动电荷电场力不做功.(2)等势面一定跟电场线垂直，而且电场线总是由电势较高的等势面指向电势较低的等势面.(3)画等势面(线)时，一般相邻两等势面(或线)间的电势差相等.这样，在等势面(线)密处场强大，等势面(线)疏处场强小.8.电场中的功能关系(1)电场力做功与路径无关，只与初、末位置有关.计算方法有:由公式W=qEcosθ计算(此公式只适合于匀强电场中)，或由动能定理计算.(2)只有电场力做功，电势能和电荷的动能之和保持不变.(3)只有电场力和重力做功，电势能、重力势能、动能三者之和保持不变.9.静电屏蔽:处于电场中的空腔导体或金属网罩，其空腔部分的场强处处为零，即能把外电场遮住，使内部不受外电场的影响，这就是静电屏蔽.10.带电粒子在电场中的运动(1)带电粒子在电场中加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子动能的增量.(2)带电粒子在电场中的偏转带电粒子以垂直匀强电场的场强方向进入电场后，做类平抛运动.垂直于场强方向做匀速直线运动(3)是否考虑带电粒子的重力要根据具体情况而定.一般说来:①基本粒子:如电子、质子、α粒子、离子等除有说明或明确的暗示以外，一般都不考虑重力(但不能忽略质量).②带电颗粒:如液滴、油滴、尘埃、小球等，除有说明或明确的暗示以外，一般都不能忽略重力.(4)带电粒子在匀强电场与重力场的复合场中运动由于带电粒子在匀强电场中所受电场力与重力都是恒力，因此可以用两种方法处理:①正交分解法;②等效“重力”法.11.示波管的原理:示波管由电子枪，偏转电极和荧光屏组成，管内抽成真空.如果在偏转电极XX′上加扫描电压，同时加在偏转电极YY′上所要研究的信号电压，其周期与扫描电压的周期相同，在荧光屏上就显示出信号电压随时间变化的图线.12.电容定义:电容器的带电荷量跟它的两板间的电势差的比值[注意]电容器的电容是反映电容本身贮电特性的物理量，由电容器本身的介质特性与几何尺寸决定，与电容器是否带电、带电荷量的多少、板间电势差的大小等均无关。

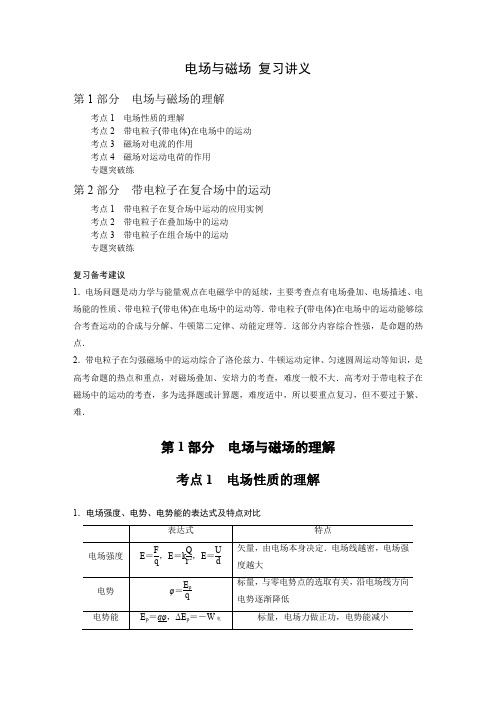

电场与磁场复习讲义第1部分电场与磁场的理解考点1电场性质的理解考点2带电粒子(带电体)在电场中的运动考点3磁场对电流的作用考点4磁场对运动电荷的作用专题突破练第2部分带电粒子在复合场中的运动考点1带电粒子在复合场中运动的应用实例考点2带电粒子在叠加场中的运动考点3带电粒子在组合场中的运动专题突破练复习备考建议1．电场问题是动力学与能量观点在电磁学中的延续，主要考查点有电场叠加、电场描述、电场能的性质、带电粒子(带电体)在电场中的运动等．带电粒子(带电体)在电场中的运动能够综合考查运动的合成与分解、牛顿第二定律、动能定理等．这部分内容综合性强，是命题的热点．2．带电粒子在匀强磁场中的运动综合了洛伦兹力、牛顿运动定律、匀速圆周运动等知识，是高考命题的热点和重点，对磁场叠加、安培力的考查，难度一般不大．高考对于带电粒子在磁场中的运动的考查，多为选择题或计算题，难度适中，所以要重点复习，但不要过于繁、难．第1部分电场与磁场的理解考点1电场性质的理解1．电场强度、电势、电势能的表达式及特点对比2.电势高低的比较(1)沿着电场线方向，电势越来越低；(2)带电荷量为＋q的点电荷，在电场力的作用下从电场中的某点移至无穷远处，电场力做功越多，则该点的电势越高；(3)根据电势差U AB＝φA－φB，若U AB>0，则φA>φB，反之φA<φB.3．电势能变化的判断(1)由E p＝qφ判断：正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能大；(2)由W AB＝E p A－E p B判断：电场力做正功，电势能减小，电场力做负功，电势能增大；(3)只有电场力做功时，电荷的电势能与动能之和守恒．4．运动轨迹问题(1)某点速度方向即为轨迹在该点的切线方向；(2)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正、负；(3)结合速度方向与电场力的方向，确定电场力做功的正、负，从而确定电势能、电势的变化等．例1(多选)(2019·贵州安顺市上学期质量监测)两电荷量分别为q1和q2的点电荷分别放在x 轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图1所示，其中A、N两点的电势均为零，ND段中的C点电势最高，则()图1A．q1带正电，q2带负电B．A、N点的电场强度大小为零C．NC间场强方向沿x轴负方向D．将一负点电荷从N点移到D点，电势能一直增大答案AC解析由题图可知，在q1附近电势为正，q2附近电势为负，可知q1带正电，q2带负电，故A 正确；φ－x图象的斜率表示场强E，可知A、N两点电场强度不为零，故B错误；由题图可知：由N至C，电势升高，所以场强方向沿x轴负方向，故C正确；由N至D，电势先升高后降低，则将一负点电荷从N点移到D点，电势能先减小后增大，故D错误．变式训练1.(多选)(2019·全国卷Ⅲ·21)如图2，电荷量分别为q和－q(q>0)的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点．则()图2A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加答案BC解析b点距q近，a点距－q近，则b点的电势高于a点的电势，A错误；如图所示，a、b 两点的电场强度可视为E3与E4、E1与E2的合场强．其中E1∥E3，E2∥E4，且知E1＝E3，E2＝E4，故合场强E a与E b大小相等、方向相同，B、C正确；由于φa<φb，负电荷从低电势处移至高电势处过程中，电场力做正功，电势能减少，D错误．2．(2019·河南郑州市第二次质量预测)某电场的电场线和等势面分布如图3所示，其中实线为电场线，虚线为等势面，a、b、c为电场中的三个点．下列说法正确的是()图3A．a点的电势高于b点的电势B．a点的电场强度小于b点的电场强度C．电子从a点移到c点，电势能增大D．将电子从a点移到c点，再从c点移到b点，电场力做功代数和为零答案 D解析因a、b两点在同一等势面上，则a点的电势等于b点的电势，选项A错误；a点附近电场线较b点附近密集，可知a点的电场强度大于b点的电场强度，选项B错误；因c点电势高于a点，可知电子从a点移到c点，电势能减小，选项C错误；因a点的电势等于b点的电势，则将电子从a 点移到c 点，再从c 点移到b 点，电势能的变化为零，即电场力做功代数和为零，选项D 正确．例2 (多选)(2018·全国卷Ⅱ·21)如图4，同一平面内的a 、b 、c 、d 四点处于匀强电场中，电场方向与此平面平行，M 为a 、c 连线的中点，N 为b 、d 连线的中点．一电荷量为q (q >0)的粒子从a 点移动到b 点，其电势能减小W 1；若该粒子从c 点移动到d 点，其电势能减小W 2.下列说法正确的是( )图4A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为W 1＋W 22C ．若c 、d 之间的距离为L ，则该电场的场强大小一定为W 2qLD ．若W 1＝W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差 答案 BD解析 结合题意，只能判定U ab >0，U cd >0，但电场方向不能确定，A 项错误；由于M 、N 分别为ac 和bd 的中点，对于匀强电场，则U MN ＝φa ＋φc 2－φb ＋φd 2＝U ab ＋U cd2，可知该粒子由M至N 过程中，电场力做功W ＝W 1＋W 22，B 项正确；电场强度的方向只有沿c →d 时，才有场强E ＝W 2qL ，但本题中电场方向未知，C 项错误；若W 1＝W 2，则U ab ＝U cd ＝U MN ，即φa －φb＝φM －φN ，φa －φM ＝φb －φN ，可知U aM ＝U bN ，D 项正确． 变式训练3.(多选)(2019·山东日照市上学期期末)一匀强电场的方向平行于xOy 平面，平面内a 、b 、c 三点的位置如图5所示，三点的电势分别为10 V 、16 V 、24 V ．下列说法正确的是( )图5A ．坐标原点的电势为18 VB ．电场强度的大小为1.25 V/cmC ．电场强度的方向从c 点指向a 点D ．电子从b 点运动到坐标原点，电场力做功为2 eV 答案 ABD解析 根据φb －φa ＝φc －φO ，因a 、b 、c 三点电势分别为φa ＝10 V 、φb ＝16 V 、φc ＝24 V ，则原点处的电势为φO ＝18 V ，故A 正确；如图，y 轴上y ＝2点(M 点)的电势为φM ＝φO －φO －φa4＝16 V ，所以b 点与y 轴上y ＝2点的电势相等，连接b 点与y 轴上y ＝2点的直线即为等势线，过a 点作Mb 的垂线即为电场线，方向与y 轴负方向成37°角斜向上，垂足为N ，由几何关系得：∠abM ＝37°，aN ＝ab ·sin 37°＝4.8 cm ，φN ＝φb ，所以E ＝U Na aN ＝1.25 V/cm ，故B 正确，C 错误；φb <φO ，则电子从b 点运动到坐标原点，电场力做正功，W ＝2 eV ，故D 正确．考点2 带电粒子(带电体)在电场中的运动1．直线运动的两种处理方法 (1)动能定理：不涉及t 、a 时可用．(2)牛顿第二定律和运动学公式：涉及a 、t 时可用．尤其是交变电场中，最好再结合v －t 图象使用．2．匀强电场中偏转问题的处理方法 (1)运动的分解已知粒子只在电场力作用下运动，且初速度方向与电场方向垂直． ①沿初速度方向做匀速直线运动，运动时间t ＝L v 0.②沿电场方向做初速度为零的匀加速直线运动，加速度a ＝F m ＝qE m ＝qUmd .③离开电场时的偏移量y ＝12at 2＝qUL 22md v 02.④速度偏向角tan φ＝v y v 0＝qUx md v 02 ――→x ＝L tan φ＝qULmd v 02； 位移偏向角tan θ＝y x ＝qUx 2md v 02 ――→x ＝L tan θ＝qUL 2md v 02. (2)动能定理：涉及功能问题时可用．注意：偏转时电场力做的功不一定是W ＝qU 板间，应该是W ＝qEy (y 为偏移量)．3．非匀强电场中的曲线运动(1)电荷的运动轨迹偏向所受合外力的一侧，即合外力指向轨迹凹的一侧；电场力一定沿电场线切线方向，即垂直于等势面．(2)由电场力的方向与运动方向的夹角，判断电场力做功的正负，再由功能关系判断动能、电势能的变化．例3 (2019·全国卷Ⅱ·24)如图6，两金属板P 、Q 水平放置，间距为d .两金属板正中间有一水平放置的金属网G ，P 、Q 、G 的尺寸相同．G 接地，P 、Q 的电势均为φ(φ>0)．质量为m 、电荷量为q (q >0)的粒子自G 的左端上方距离G 为h 的位置，以速度v 0平行于纸面水平射入电场，重力忽略不计．图6(1)求粒子第一次穿过G 时的动能，以及它从射入电场至此时在水平方向上的位移大小； (2)若粒子恰好从G 的下方距离G 也为h 的位置离开电场，则金属板的长度最短应为多少？ 答案 (1)12m v 02＋2φd qh v 0mdhqφ(2)2v 0mdh qφ解析 (1)PG 、QG 间场强大小相等，均为E .粒子在PG 间所受电场力F 的方向竖直向下，设粒子的加速度大小为a ，有E ＝2φd ①F ＝qE ＝ma ②设粒子第一次到达G 时动能为E k ，由动能定理有 qEh ＝E k －12m v 02③设粒子第一次到达G 时所用的时间为t ，粒子在水平方向的位移为l ，则有h ＝12at 2④l ＝v 0t ⑤联立①②③④⑤式解得 E k ＝12m v 02＋2φd qhl ＝v 0mdhqφ(2)若粒子穿过G 一次就从电场的右侧飞出，则金属板的长度最短．由对称性知，此时金属板的长度为L ＝2l ＝2v 0mdhqφ.4．(2019·湖南六校4月联考)如图7所示，空间中存在着由一固定的负点电荷Q (图中未画出)产生的电场．另一正点电荷q 仅在电场力作用下沿曲线MN 运动，在M 点的速度大小为v 0，方向沿MP 方向，到达N 点时速度大小为v ，且v <v 0，则( )图7A ．Q 一定在虚线MP 下方B ．M 点的电势比N 点的电势高C ．q 在M 点的电势能比在N 点的电势能小D ．q 在M 点的加速度比在N 点的加速度小 答案 C解析 场源电荷带负电，运动电荷带正电，它们之间是吸引力，而曲线运动合力指向曲线的内侧，故负点电荷Q 应该在轨迹的内侧，故A 错误；只有电场力做功，动能和电势能之和守恒，运动电荷在N 点的动能小，故其在N 点的电势能大，故C 正确；运动电荷为正电荷，故N 点电势高于M 点电势，故M 点离场源电荷较近，则M 点场强较大，所以q 在M 点的加速度比在N 点的加速度大，故B 、D 错误．5.(2019·河北“五个一名校联盟” 第一次诊断)如图8所示，地面上某区域存在着水平向右的匀强电场，一个质量为m 的带负电的小球以水平方向的初速度v 0由O 点射入该区域，刚好竖直向下通过竖直平面中的P 点，已知连线OP 与初速度方向的夹角为60°，重力加速度为g ，则以下说法正确的是( )图8A ．电场力大小为3mg2B ．小球所受的合外力大小为3mg3 C ．小球由O 点到P 点用时3v 0gD ．小球通过P 点时的动能为52m v 02解析 设OP ＝L ，从O 到P 水平方向做匀减速运动，到达P 点的水平速度为零；竖直方向做自由落体运动，则水平方向：L cos 60°＝v 02t ，竖直方向：L sin 60°＝12gt 2，解得：t ＝3v 0g ，选项C 正确；水平方向F 1＝ma ＝m v 0t ＝3mg3，小球所受的合外力是F 1与mg 的合力，可知合力的大小F ＝(mg )2＋(F 1)2＝233mg ，选项A 、B 错误；小球通过P 点时的速度v P ＝gt ＝3v 0，则动能：E k P ＝12m v P 2＝32m v 02，选项D 错误．考点3 磁场对电流的作用1．对磁场的理解(1)磁感应强度是矢量，其方向与通电导线在磁场中所受力的方向垂直； (2)电流元必须垂直于磁场方向放置，公式B ＝FIL才成立；(3)磁场中某点的磁感应强度是由磁场本身决定的，与通电导线受力的大小及方向均无关． 2．磁场的叠加对于电流在空间某点的磁场，首先应用安培定则判断出各电流在该点的磁场方向，然后应用平行四边形定则合成． 3．安培力(1)若磁场方向和电流方向垂直：F ＝BIL . (2)若磁场方向和电流方向平行：F ＝0. (3)方向判断：左手定则．(4)方向特点：垂直于磁感线和通电导线确定的平面． 4．磁场力做功情况磁场力包括洛伦兹力和安培力，由于洛伦兹力的方向始终和带电粒子的运动方向垂直，洛伦兹力不做功，但是安培力可以做功．例4 (2019·全国卷Ⅰ·17)如图9，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接．已知导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为( )图9A ．2FB ．1.5FC ．0.5FD ．0 答案 B解析 设三角形边长为l ，通过导体棒MN 的电流大小为I ，则根据并联电路的特点可知通过导体棒ML 和LN 的电流大小为I2，如图所示，依题意有F ＝BlI ，则导体棒ML 和LN 所受安培力的合力为F 1＝Bl ·I 2＝12F ，方向与F 的方向相同，所以线框LMN 受到的安培力大小为1.5F ，选项B 正确．变式训练5．电磁炮是一种理想的兵器，它的主要原理如图10所示，利用这种装置可以把质量为m ＝2.0 g 的弹体(包括金属杆EF 的质量)加速到6 km/s ，若这种装置的轨道宽d ＝2 m 、长L ＝100 m 、电流I ＝10 A 、轨道摩擦不计且金属杆EF 与轨道始终垂直并接触良好，则下列有关轨道间所加匀强磁场的磁感应强度和磁场力的最大功率结果正确的是( )图10A ．B ＝18 T ，P m ＝1.08×108 W B ．B ＝0.6 T ，P m ＝7.2×104 WC ．B ＝0.6 T ，P m ＝3.6×106 WD ．B ＝18 T ，P m ＝2.16×106 W 答案 D解析 由v m 2＝2aL 和BId ＝ma 可得B ＝18 T ， 最大功率P m ＝BId ·v m ＝2.16×106 W ，故D 正确．6.(2019·河南天一大联考上学期期末)一课外探究小组用如图11所示实验装置测量学校所在位置的地磁场的水平分量B x .将一段细长直导体棒南北方向放置，并与开关、导线、电阻箱以及电动势为E 、内阻为R 的电源组成如图所示的电路．在导体棒正下方距其l 处放一小磁针，开关断开时小磁针与导体棒平行，现闭合开关，缓慢调节电阻箱阻值，发现小磁针逐渐偏离南北方向，当电阻箱的接入阻值为5R 时，小磁针的偏转角恰好为30°.已知通电长直导线周围某点磁感应强度大小为B ＝k Ir (r 为该点到通电长直导线的距离，k 为比例系数)，导体棒和导线电阻不计，则该位置地磁场的水平分量大小为( )图11A.3kE5lR B.3kE6lR C.3kE15lRD.3kE18lR答案 B解析 通电长直导体棒在其正下方距其l 处产生的磁场的磁感应强度大小为B 1＝k Il ，方向沿东西方向，其中的I ＝E R ＋5R ＝E 6R；如图，由磁场的叠加可知B x ＝B 1tan 30°＝3kE6lR ，故选B.考点4 磁场对运动电荷的作用1．基本公式：q v B ＝m v 2r ，T ＝2πrv重要结论：r ＝m v qB ，T ＝2πmqB .2．基本思路(1)画轨迹：确定圆心，用几何方法求半径并画出运动轨迹．(2)找联系：轨迹半径与磁感应强度、运动速度相联系；偏转角度与圆心角、运动时间相联系；在磁场中运动的时间和周期相联系．(3)用规律：利用牛顿第二定律和圆周运动的规律，特别是周期公式和半径公式． 3．轨迹的几个基本特点(1)粒子从同一直线边界射入磁场和射出磁场时，入射角等于出射角．如图12，θ1＝θ2＝θ3. (2)粒子经过磁场时速度方向的偏转角等于其轨迹的圆心角，即α1＝α2.图12(3)沿半径方向射入圆形磁场的粒子，射出时亦沿半径方向，如图13.图13 图14(4)磁场圆与轨迹圆半径相同时，以相同速率从同一点沿各个方向射入的粒子，出射速度方向相互平行．反之，以相互平行的相同速率射入时，会从同一点射出(即磁聚焦现象)，如图14所示．4．半径的确定方法一：由物理方程求．由于Bq v ＝m v 2R ，所以半径R ＝m v qB； 方法二：由几何关系求．一般由数学知识(勾股定理、三角函数等)通过计算来确定．5．时间的确定方法一：由圆心角求，t ＝θ2πT ； 方法二：由弧长求，t ＝s v .6．临界问题(1)解决带电粒子在磁场中运动的临界问题，关键在于运用动态思维，寻找临界点，确定临界状态，根据粒子的速度方向确定半径方向，同时由磁场边界和题设条件画好轨迹，定好圆心，建立几何关系．(2)粒子射出或不射出磁场的临界状态是粒子运动轨迹与磁场边界相切．例5 如图15所示，在矩形区域内有垂直于纸面向外的匀强磁场，磁感应强度大小为B ＝5.0×10－2 T ，矩形区域长为235m ，宽为0.2 m ，在AD 边中点O 处有一粒子源，某时刻，粒子源沿纸面向磁场中各方向均匀地发射出速率均为v ＝2×106 m/s 的某种带正电粒子，带电粒子质量m ＝1.6×10－27 kg 、电荷量为q ＝＋3.2×10－19 C(不计粒子重力和粒子间的相互作用)，求：图15(1)带电粒子在磁场中做圆周运动的半径为多大？(2)从BC 边界射出的粒子中，在磁场中运动的最短时间为多少？(3)从BC 边界射出的粒子中，在磁场中运动的最长时间为多少？答案 (1)0.2 m (2)π3×10－7 s (3)π2×10－7 s 解析 (1)粒子在磁场中做匀速圆周运动，由牛顿第二定律得：q v B ＝m v 2R解得：R ＝0.2 m.(2)因为所有粒子的轨道半径相同，所以弦最短的圆所对应的圆心角最小，运动时间最短，作EO ⊥AD ，则EO 弦最短，如图所示．因为EO ＝0.2 m ，且R ＝0.2 m ，所以对应的圆心角为θ＝π3由牛顿第二定律得：q v B ＝m (2πT)2R 解得：T ＝2πm qB最短时间为：t min ＝θ2πT ＝θm qB解得：t min ＝π3×10－7 s. (3)从BC 边界射出的粒子在磁场中运动的时间最长时，粒子运动轨迹与BC 边界相切或粒子进入磁场时的速度方向指向OA 方向，转过14圆周，对应的圆心角：α＝π4，粒子的最长运动时间：t max ＝14T ＝πm 2qB ，解得：t max ＝π2×10－7 s. 变式训练8．(2019·山东菏泽市下学期第一次模拟)如图16所示，abcd 为边长为L 的正方形，在四分之一圆abd 区域内有垂直正方形平面向外的匀强磁场，磁感应强度大小为B .一个质量为m 、电荷量为q 的带正电粒子从b 点沿ba 方向射入磁场，结果粒子恰好能通过c 点，不计粒子的重力，则粒子的速度大小为( )图16A.qBL mB.2qBL mC.(2－1)qBL mD.(2＋1)qBL m答案 C 解析 粒子沿半径方向射入磁场，则出射速度的反向延长线一定过圆心，由于粒子能经过c 点，因此粒子出磁场时一定沿ac 方向，轨迹如图所示，由几何关系可知，粒子做圆周运动的半径r ＝2L －L ＝(2－1)L ，根据牛顿第二定律得q v 0B ＝m v 02r ，求得v 0＝(2－1)qBL m，C 项正确．9.(2019·全国卷Ⅱ·17)如图17，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面(abcd 所在平面)向外．ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子．已知电子的比荷为k .则从a 、d 两点射出的电子的速度大小分别为( )图17 A.14kBl ，54kBl B.14kBl ，54kBl C.12kBl ，54kBl D.12kBl ，54kBl 答案 B 解析 如图，电子从a 点射出时，其轨迹半径为r a ＝l 4，由洛伦兹力提供向心力，有e v a B ＝m v a 2r a ，又e m ＝k ，解得v a ＝kBl 4；电子从d 点射出时，由几何关系有r d 2＝l 2＋(r d －l 2)2，解得轨迹半径为r d ＝5l 4，由洛伦兹力提供向心力，有e v d B ＝m v d 2r d ，又e m ＝k ，解得v d ＝5kBl 4，选项B 正确．专题突破练级保分练1.(2019·山东济南市上学期期末)长为L的直导体棒a放置在光滑绝缘水平面上，固定的长直导线b与a平行放置，导体棒a与力传感器相连，如图1所示(俯视图)．a、b中通有大小分别为I a、I b的恒定电流，I a、I b方向未知．导体棒a静止时，传感器受到a给它的方向向左、大小为F的拉力．下列说法正确的是()图1A．I b与I a的方向相同，I b在a处的磁感应强度B大小为FI b LB．I b与I a的方向相同，I b在a处的磁感应强度B大小为FI a LC．I b与I a的方向相反，I b在a处的磁感应强度B大小为FI b LD．I b与I a的方向相反，I b在a处的磁感应强度B大小为FI a L答案 B解析因传感器受到a给它的方向向左、大小为F的拉力，可知电流a、b之间是相互吸引力，即a、b中的电流同向；根据F＝BI a L，可知I b在a处的磁感应强度B大小为B＝FI a L，故选B.2．(2019·浙江绍兴市3月选考)如图2所示，下边缘浸入水银槽中的铝盘置于蹄形磁铁的磁场中，可绕转轴转动，当转轴、水银槽分别与电源的正、负极相连时，铝盘开始转动．下列说法中不正确的是()图2A．铝盘绕顺时针方向转动B．只改变磁场方向，铝盘的转动方向改变C．只改变电流方向，铝盘的转动方向改变D．同时改变磁场方向与电流方向，铝盘的转动方向不变答案 A3.(2019·安徽合肥市第一次质量检测)如图3所示，真空中位于x轴上的两个等量负点电荷，关于坐标原点O对称．下列关于电场强度E随x变化的图象正确的是()图3答案 A解析设x轴的正方向代表电场强度的正方向，两负点电荷所在位置分别为A、B点，等量负点电荷电场线分布如图所示．①在A点左侧电场线水平向右，场强为正，离A点越近，场强越大；②在A到O之间，电场线向左，场强为负，离A越近，场强越大；③在O到B之间，电场线向右，场强为正，离B越近，场强越大；④在B点右侧，电场线水平向左，场强为负，离B越近，场强越大．综上所述，只有选项A符合题意．4．(2019·福建厦门市第一次质量检查)如图4所示，菱形ABCD的对角线相交于O点，两个等量异种点电荷分别固定在AC连线上的M点与N点，且OM＝ON，则()图4A．B、D两处电势相等B．把一个带正电的试探电荷从A点沿直线移动到B点的过程中，电场力先做正功再做负功C．A、C两处场强大小相等、方向相反D．同一个试探电荷放在A、C两处时电势能相等答案 A5．(多选)(2019·全国卷Ⅱ·20)静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则()A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C ．粒子在M 点的电势能不低于其在N 点的电势能D ．粒子在N 点所受电场力的方向一定与粒子轨迹在该点的切线平行答案 AC解析 在两个等量同种点电荷的电场中，一带同种电荷的粒子在两点电荷的连线上自M 点(非两点电荷连线的中点)由静止开始运动，粒子的速度先增大后减小，选项A 正确；仅在电场力作用下运动，带电粒子的动能和电势能之和保持不变，粒子运动到N 点时动能不小于零，则粒子在M 点的电势能不低于其在N 点的电势能，选项C 正确；若静电场的电场线不是直线，带电粒子仅在电场力作用下的运动轨迹不会与电场线重合，选项B 错误；若粒子运动轨迹为曲线，根据粒子做曲线运动的条件，可知粒子在N 点所受电场力的方向一定不与粒子轨迹在该点的切线平行，选项D 错误．6．(多选)(2019·广东珠海市质量监测)如图5，空间有平行于纸面的匀强电场，处于该电场中的直角三角形ABC 直角边BC ＝20 cm ，∠A ＝60°，AD 是∠A 的角平分线．若在直角顶点B 处有一个射线源，能朝空间各方向射出动能为1 000 eV 的电子，则能在顶点A 和C 分别探测到动能为1 100 eV 和900 eV 的电子，本题中运动的电子仅需考虑匀强电场的电场力，则( )图5A ．AB 间的电势差U AB ＝100 VB ．该匀强电场的场强E ＝1 000 V/mC ．电场强度的方向沿A 指向DD ．整个三角形内，顶点C 的电势最高答案 ABC解析 从B 到A 由动能定理可得：－eU BA ＝1 100 eV －1 000 eV ，可得U BA ＝－100 V ，所以U AB ＝100 V ，故A 正确；由题可知BC 间的电势差U BC ＝100 V ，所以AC 间的电势差为U AC ＝200 V ，由几何知识可得AC 在AD 方向上的投影是AB 在AD 方向上的投影的2倍，这就说明电场的方向一定沿着AD ，并且由A 指向D ，故C 正确；AB 在AD 上的投影AB ′＝AB ·cos 30°＝BC ·tan30°·cos 30°＝BC ·sin 30°＝10 cm ，所以电场强度的大小为：E ＝1000.1V /m ＝1 000 V/m ，故B 正确；分析可知，整个三角形内，顶点A 的电势最高，故D 错误．7．(2019·山西晋城市二模)一正方形导体框abcd ，其单位长度的电阻值为r ，现将该正方形导体框置于如图6所示的匀强磁场中，磁感应强度的大小为B ，用不计电阻的导线将导体框连接在电动势为E 、不计内阻的电源两端，则关于导体框所受的安培力，下列描述正确的是( )图6A ．安培力的大小为2EB r，方向竖直向上 B ．安培力的大小为4EB 3r，方向竖直向下 C ．安培力的大小为EB r，方向竖直向下 D ．安培力的大小为EB r，方向竖直向上 答案 B解析 由题图可知，电路接通后流过导体框的电流方向为ad 及abcd ，假设导体框的边长为L ，由欧姆定律可得流过ad 边的电流大小为I 1＝E Lr ，流过bc 边的电流大小为I 2＝E 3Lr；又由左手定则可知ab 、cd 两边所受安培力大小相等、方向相反，ad 、bc 两边所受安培力方向均竖直向下，则导体框所受的安培力大小为F ＝BI 1L ＋BI 2L ＝4EB 3r，方向竖直向下，故选项B 正确． 8.(多选)(2019·山东烟台市上学期期末)如图7所示，一平行板电容器的A 、B 两极板与一电压恒定的电源相连，极板水平放置，极板间距为d ，两极板间有一个质量为m 的带电粒子静止于P 点．下列说法正确的是( )图7A ．带电粒子带负电B ．若仅将A 板稍微向上移动一定距离，则带电粒子仍将保持静止C ．若仅将两极板各绕其中点快速顺时针转过一定小角度，则粒子将向左做直线运动D ．若断开电源并将B 板稍向右移动一定距离，则带电粒子将向上做直线运动答案 AD解析 带电粒子静止于P 点，则所受电场力竖直向上，因电场强度方向向下，知粒子带负电，故A 正确；若仅将A 板稍微向上移动一定距离，因电压U 不变，E ＝U d，则电场力减小，因此粒子将向下运动，故B 错误；将两极板顺时针旋转α角度后，电场强度E ′＝U d ·cos α，而且电场强度的方向也旋转了α，由受力分析可知，竖直方向合力为0，水平方向有电场力向右的分力，所以粒子水平向右做匀加速直线运动，故C 错误；若断开电源，电容器所带电荷量Q 不变，根据C ＝Q U ，E ＝U d 及C ＝εr S 4πkd 得E ＝4πkQ εr S，则知将B 板稍向右移动一定距离，电场强度E 增大，则带电粒子将向上做直线运动，故D 正确．9.(多选)(2019·江西赣州市上学期期末)如图8所示，在半径为R 的圆形区域内，存在匀强磁场，磁感应强度大小为B ，方向垂直于圆平面(未画出)．一群比荷为q m的负离子以相同速率v 0(较大)，由P 点在纸平面内沿不同方向射入磁场中发生偏转后，又飞出磁场，最终打在磁场区域右侧的荧光屏(足够大)上，则下列说法正确的是(不计离子的重力和离子间的相互作用)( )图8A ．离子在磁场中运动的半径一定相等B ．离子在磁场中运动的时间一定相等C ．沿PQ 方向射入的离子飞出时速度偏转角最大D ．若离子在磁场中运动的轨道半径r ＝2R ，则离子在磁场中运动的最长时间为πm 3qB答案 AD解析 离子在磁场中做圆周运动，洛伦兹力提供向心力，由牛顿第二定律得：q v B ＝m v 2r，解得：r ＝m v qB，因离子的速率相同，比荷相同，故轨迹半径一定相同，故A 正确；设离子轨迹所对应的圆心角为θ，则离子在磁场中运动的时间为t ＝θ2πT ，T ＝2πm qB，所有离子的运动周期相等，由于离子从圆上不同点射出时，轨迹的圆心角不同，所以离子在磁场中运动的时间不同，故B 错误；由圆的性质可知，轨迹圆与磁场圆相交，当轨迹圆的弦长最大时速度偏转角最大，离子圆周运动的最大弦长为PQ ，故由Q 点飞出的离子圆心角最大，所对应的时间最长，此时离子一定不会沿PQ 方向射入，即沿PQ 方向射入的离子飞出时的速度偏转角不是最大的，故C 错误；若离子在磁场中运动的轨道半径r ＝2R ，则离子在磁场中转过的最大圆心角：θ＝60°，离子在磁场中运动的最长时间：t ＝θ360°T ＝60°360°×2πm qB ＝πm 3qB，故D 正确．级争分练10.(2019·全国卷Ⅲ·18)如图9，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场．一质量为m 、电荷量为q (q >0)的粒子垂直于x 轴。

2020届高考物理一轮复习重要题型名师精讲之磁场第1讲磁场及磁场对电流的作用第1讲磁场及磁场对电流的作用1.图8－1－17如图8－1－17所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将()A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线答案：A2.图8－1－18(2018·全国Ⅰ，17)如图8－1－18所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()A．方向沿纸面向上，大小为(2＋1)ILB B．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILB D．方向沿纸面向下，大小为(2－1)ILB解析：将导线分为三段直导线，依照左手定那么分不判定出安培力的大小，依照F＝BIL运算出安培力的大小，再求合力．导线所受合力F＝BIL＋2BIL sin 45°＝(2＋1)ILB.答案：A3.图8－1－19光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，一根质量为m、电阻为R的导体棒ab，用长为l的绝缘细线悬挂，悬线竖直时导体棒恰好与导轨良好接触且细线处于张紧状态，如图8－1－19所示，系统空间有竖直方向的匀强磁场．当闭合开关S时，导体棒向右摆出，摆到最大高度时，细线与竖直方向成θ角，那么()A．磁场方向一定竖直向上B．导体棒离开导轨前受到向左的安培力C．导体棒摆到最大高度时重力势能的增加量等于mgl(1－cos θ)D．导体棒离开导轨前电源提供的电能大于mgl(1－cos θ)解析：从题中明白导体棒ab向右摆动，讲明导体棒ab受到向右的安培力作用，由左手安那么可知磁场方向一定竖直向下，A、B两项错误；电源提供的电能转化成了两部分，一部分是电路中所产生的热，另一部分是导体棒的机械能，D项正确；最大高度时，导体棒重力势能的增加量等于mgl(1－cos θ)，C项正确．答案：CD4.图8－1－20(2018·上海模拟)如图8－1－20所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流强度与时刻成正比，即I＝k t，其中k为恒量．假设金属棒与导轨始终垂直，那么如下图的表示棒所受的摩擦力随时刻变化的四幅图中，正确的选项是()解析：当F f＝μBIL＝μBL k t<mg时，棒沿导轨向下加速；当F f＝μBL k t>mg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f＝μBL k t；当棒停止运动时，摩擦力赶忙变为静摩擦力，大小为：F f＝mg，应选项C正确．答案：C5.图8－1－21如图8－1－21所示为一电流表的原理示意图．质量为m 的均质细金属棒MN 的中点处通过一挂钩与一竖直悬挂的弹簧相连，绝缘弹簧劲度系数为k .在矩形区域abcd 内有匀强磁场，磁感应强度大小为B ，方向垂直纸面向外．与MN 的右端N 连接的一绝缘轻指针可指示标尺上的读数，MN 的长度大于ab .当MN 中没有电流通过且处于平稳状态时，MN 与矩形区域的cd 边重合：当MN 中有电流通过时，指针示数可表示电流强度．(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g )(2)假设要电流表正常工作，MN 的哪一端应与电源正极相接？(3)假设k ＝2.0 N/m ，ab ＝0.20 m ，cb ＝0.050 m ，B ＝0.20 T ，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)假设将量程扩大2倍，磁感应强度应变为多大？解析：(1)设当电流表示数为零时，弹簧的伸长量为Δx ，那么有mg ＝k Δx ，①由①式得：Δx ＝mg k .②(2)为使电流表正常工作，作用于通有电流的金属棒MN 的安培力必须向下，因此M 端应接正极．(3)设电流表满偏时通过MN 间电流强度为I m ，那么有BI m ab ＋mg ＝k (d ＋Δx )，③联立②③并代入数据得I m ＝2.5 A ．④(4)设量程扩大后，磁感应强度变为B ′，那么有2B ′I m ab ＋mg ＝k (cb ＋Δx )．⑤由①⑤式得：B ′＝k cb2I m ab .⑥代入数据得：B ′＝0.10 T.答案：(1)mg k (2)M 端 (3)2.5 A (4)0.10 T1．(2018·广东六校联考)一段长0.2 m ，通过2.5 A 电流的直导线，关于在磁感应强度为B 的匀强磁场中所受安培力F 的情形，正确的选项是( )A ．假如B ＝2 T ，F 一定是1 N B ．假如F ＝0，B 也一定为零C ．假如B ＝4 T ，F 有可能是1 ND ．假如F 有最大值时，通电导线一定与B 平行解析：当导线与磁场方向垂直放置时，F＝BIL，力最大，当导线与磁场方向平行放置时，F＝0，当导线与磁场方向成任意其他角度放置时，0<F<BIL，A、D两项不正确，C项正确；磁感应强度是磁场本身的性质，与受力F无关，B不正确．答案：C2.图8－1－22(2018·汕头模拟)第一对电磁作用力进行研究的是法国科学家安培．如图8－1－22所示的装置，能够探究阻碍安培力大小的因素，实验中假如想增大导体棒AB摆动的幅度，可能的操作是()A．把磁铁的N极和S极换过来B．减小通过导体棒的电流强度IC．把接入电路的导线从②、③两条换成①、④两条D．更换磁性较小的磁铁解析：安培力的大小与磁场强弱成正比，与电流强度成正比，与导线的长度成正比，C正确．答案：C3.图8－1－23(2018·黄冈模拟)如图8－1－23所示，两根无限长的平行导线a和b水平放置，两导线中通以方向相反、大小不等的恒定电流，且I a>I b.当加一个垂直于a、b所在平面的匀强磁场B时；导线a恰好不再受安培力的作用．那么与加磁场B往常相比较()A．b也恰好不再受安培力的作用B．b受的安培力小于原先安培力的2倍，方向竖直向上C．b受的安培力等于原先安培力的2倍，方向竖直向下D．b受的安培力小于原先安培力的大小，方向竖直向下解析：当a不受安培力时，I b产生的磁场与所加磁场在a处叠加后的磁感应强度为零，现在判定所加磁场垂直纸面向外，因I a>I b，因此在b处叠加后的磁场垂直纸面向里，b受安培力向下，且比原先小．应选项D正确．答案：D4.图8－1－24如图8－1－24所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，那么关于每根导线所受安培力的合力，以下讲法中正确的选项是()A．导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左解析：第一用安培定那么判定导线所在处的磁场方向，要注意是合磁场的方向，然后用左手定那么判定导线的受力方向．能够确定B是正确的．答案：B5.图8－1－25一条形磁铁放在水平桌面上，它的上方靠S极一侧吊挂一根与它垂直的导电棒，图8－1－25中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬时可能产生的情形是()A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁受到向右的摩擦力D．磁铁受到向左的摩擦力解析：如右图所示．对导体棒，通电后，由左手定那么，导体棒受到斜向左下方的安培力，由牛顿第三定律可得，磁铁受到导体棒的作用力应斜向右上方，因此在通电的一瞬时，磁铁对桌面的压力减小，磁铁受到向左的摩擦力，因此A、D正确．答案：AD6.图8－1－26(2018·霸州模拟)如图8－1－26所示，abcd四边形闭合线框，a、b、c三点坐标分不为(0，L,0)，(L，L,0)，(L,0,0)，整个空间处于沿y轴正方向的匀强磁场中，通入电流I，方向如下图，关于四边形的四条边所受到的安培力的大小，以下表达中正确的选项是()A ．ab 边与bc 边受到的安培力大小相等B ．cd 边受到的安培力最大C ．cd 边与ad 边受到的安培力大小相等D ．ad 边不受安培力作用解析：依照左手定那么，ab 边受到的安培力大小为F ab ＝BIab ，bc 边平行于磁场方向受力为零，故A 错；ad 边受到安培力大小为F ad ＝BIOd ，故B 、D 错；cd 边受到的安培力大小为F ad ＝BIcd ，故B 正确． 答案：B 7.图8－1－27如图8－1－27所示，有两根长为L 、质量为m 的细导体棒a 、b ，a 被水平放置在倾角为45°的光滑斜面上，b 被水平固定在与a 在同一水平面的另一位置，且a 、b 平行，它们之间的距离为x .当两细棒中均通以电流强度为I 的同向电流时，a 恰能在斜面上保持静止，那么b 的电流在a 处产生的磁场的磁感应强度的讲法错误的选项是( )A ．方向向上B ．大小为2mg 2LIC ．要使a 仍能保持静止，而减小b 在a 处的磁感应强度，可使b 上移D ．假设使b 下移，a 将不能保持静止解析：由安培定那么可知A 正确；由mg sin α＝BLI cos α知B ＝mg sin αLI cos α，B 错误；假设要使B 最小，应在垂直斜面向上的方向上，因此C 、D 正确．答案：B8.图8－1－28(2018·杭州质检)如图8－1－28所示，两根间距为d 的平行光滑金属导轨间接有电源E ，导轨平面与水平面间的夹角θ＝30°.金属杆ab 垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B 的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab 刚好处于静止状态．要使金属杆能沿导轨向上运动，能够采取的措施是( )A ．增大磁感应强度BB ．调剂滑动变阻器使电流减小C ．增大导轨平面与水平面间的夹角θD ．将电源正负极对调使金属杆中的电流方向改变解析：对金属杆受力分析，沿导轨方向：BEd R －mg sin θ＝0，假设想让金属杆向上运动，那么BEd R增大，A 项正确，B 项错误；假设增大θ，那么mg sin θ增大，C 项错误；假设电流反向，那么金属杆受到的安培力反向，D 项错误．答案：A图8－1－299．如图8－1－29甲所示，电流恒定的通电直导线MN ，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M 指向N ，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t ＝0时导线恰好静止，假设B 按如图乙所示的余弦规律变化，以下讲法正确的选项是( )A ．在最初的一个周期内，导线在导轨上做往复运动B ．在最初的一个周期内，导线一直向左运动C ．在最初的半个周期内，导线的加速度先增大后减小D ．在最初的半个周期内，导线的速度先增大后减小解析：由安培力的表达式F ＝BIL 结合图乙可知，安培力F 在一个周期内随磁感应强度B 的变化而变化，在前14周期内，安培力F 方向不变，大小变小，加速度方向不变，大小变小，由于初速度为零，因此在水平方向上做变加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，因此D 项正确；而后在12周期到34周期内，MN 反向加速，在一个周期终止时又回到原先的位置，即做往复运动，因此A 项正确．答案：AD10.图8－1－30电磁炮是利用磁场对电流的作用力，把电能转变成机械能，使炮弹发射出去的．如图8－1－30所示，把两根长为s ，互相平行的铜制轨道放在磁场中，轨道之间放有质量为m 的炮弹，炮弹架在长为l ，质量为M 的金属杆上，当有大的电流I 1通过轨道和炮弹时，炮弹与金属架在磁场力的作用下，获得速度v 1时刻的加速度为a ，当有大的电流I 2通过轨道和炮弹时，炮弹最终以最大速度v 2脱离金属架并离开轨道，设炮弹运动过程中受到的阻力与速度的平方成正比，求垂直于轨道平面的磁感应强度多大？解析：设运动中受总阻力F f ＝k v 2，炮弹与金属架在安培力和阻力合力作用下加速，依照牛顿第二定律，获得v 1速度时，BI 1l －k v 21＝(M ＋m )a ①当炮弹速度最大时，有BI 2l ＝k v 22②解①②得垂直轨道的磁感应强度为：B＝(M＋m)a v22l(I1v22－I2v21).答案：(M＋m)a v22 l(I1v22－I2v21)11.图8－1－31如图8－1－31所示，在倾角为37°的光滑斜面上有一根长为0.4 m，质量为6×10－2k g的通电直导线，电流强度I＝1 A，方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4 T，方向竖直向上的磁场中．设t＝0时，B＝0，那么需要多长时刻，斜面对导线的支持力为零？(g取10 m/s2)解析：斜面对导线的支持力为零时导线的受力如下图．由平稳条件F T cos 37°＝F①F T sin 37°＝mg②由①②解得：F＝mgtan 37°，代入数值得：F＝0.8 N由F＝BIL得：B＝FIL ＝0.81×0.4T＝2 T.B与t的变化关系为B＝0.4 t．因此t＝5 s.答案：5 s12.图8－1－32水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入电动势为E的电源(不计内阻)．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范畴较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图8－1－32所示，咨询：(1)当ab棒静止时，受到的支持力和摩擦力各为多少？(2)假设B 的大小和方向均能改变，那么要使ab 棒所受支持力为零，B 的大小至少为多少？现在B 的方向如何？解析：从b 向a 看侧视图如下图．(1)水平方向：F ＝F A sin θ①竖直方向：F N ＋F A cos θ＝mg ②又 F A ＝BIL ＝B E R L ③ 联立①②③得：F N ＝mg －BLE cos θR ，F ＝BLE sin θR. (2)使ab 棒受支持力为零，且让磁场最小，可知安培力竖直向上．那么有F A ＝mgB min ＝mgR EL ，依照左手定那么判定磁场方向水平向右．答案：(1)mg －BLE cos θR BLE sin θR (2)mgR EL 方向水平向右。
